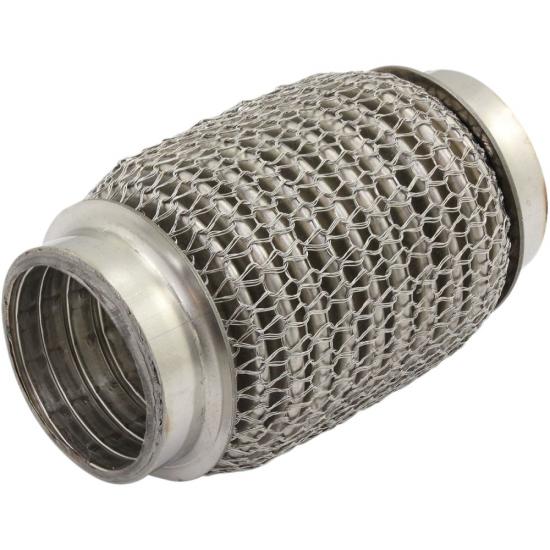

غلاف شبكي سلكي محبوك من الفولاذ المقاوم للصدأ لمنفاخ العادم وأنابيب المرونة

تقوم BSTFLEX بتصنيع أغلفة شبكية سلكية محبوكة من الفولاذ المقاوم للصدأ لمنفاخ عادم السيارات، وأنابيب العادم المرنة، وفواصل العادم، وغيرها من تجميعات وصلات العادم المرنة.

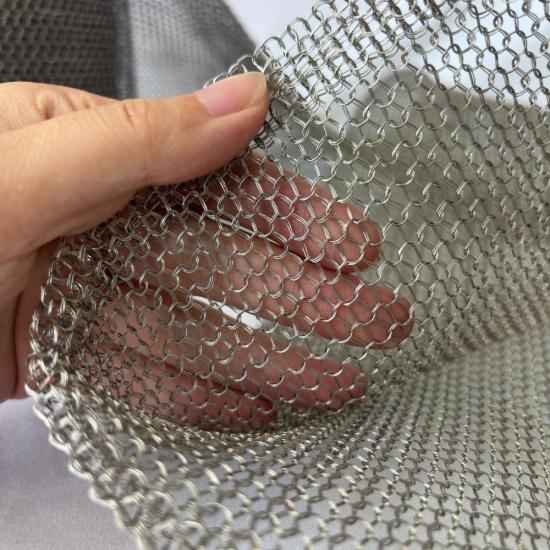

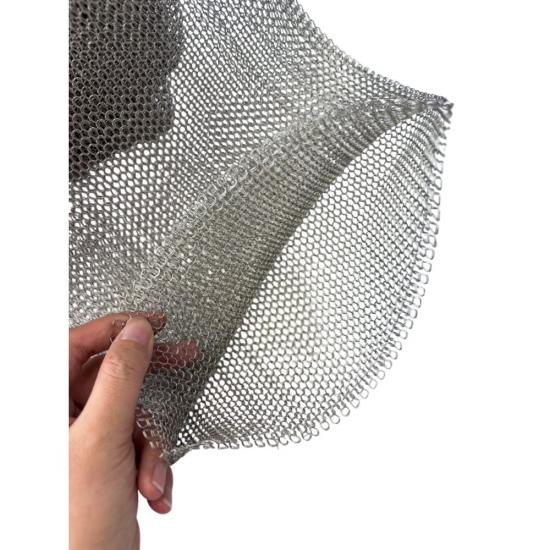

يتم إنتاج الغلاف عن طريق حياكة سلك الفولاذ المقاوم للصدأ في هيكل حلقي أنبوبي. بالمقارنة مع الشبكة المنسوجة الصلبة، يمكن للهيكل المحبوك أن ينضغط ويتمدد ويتشكل حول المنفاخ ومكونات العادم المرنة مع الحفاظ على هيكل معدني مستمر.

بالنسبة لتطبيقات عادم مختارة، يمكن تغذية ثلاثة أسلاك من الفولاذ المقاوم للصدأ في عملية الحياكة في نفس الوقت. يخلق هذا الهيكل المحبوك ثلاثي الأسلاك شبكة متعددة الخيوط أثقل مع المزيد من نقاط التلامس المعدنية ويمكن تخصيصه وفقًا للمتطلبات الميكانيكية لتجميعة العادم.

نظرة عامة على المنتج

تم تصميم منفاخ العادم وأنابيب العادم المرنة لاستيعاب الاهتزاز والتمدد الحراري وحركة المحرك والإزاحة الميكانيكية المتكررة. يعمل الغلاف الشبكي السلكي المحبوك كطبقة معدنية مرنة حول أو داخل تجميعة العادم المرنة.

اعتمادًا على تصميم نظام العادم، يمكن تركيب الشبكة المحبوكة من الفولاذ المقاوم للصدأ مباشرة حول المنفاخ، أو وضعها تحت جديلة خارجية من الفولاذ المقاوم للصدأ، أو دمجها في هيكل فصل العادم.

يسمح هيكلها الحلقي للشبكة بالتحرك مع المنفاخ بدلاً من العمل كغطاء صلب. وهذا يجعلها مناسبة للتطبيقات التي تتطلب إدارة الاهتزاز، وحماية السطح، والدعم المرن، والفصل الميكانيكي بين الطبقات المعدنية.

هيكل محبوك ثلاثي الأسلاك

أحد خيارات التصنيع الرئيسية المتاحة من BSTFLEX هو الحياكة ثلاثية الأسلاك.

في هذا الهيكل، يتم توفير ثلاثة أسلاك من الفولاذ المقاوم للصدأ بالتوازي وحياكتها معًا في نفس هيكل الشبكة الأنبوبي. تشكل الأسلاك الثلاثة كل حلقة محبوكة في وقت واحد.

بالمقارنة مع هيكل مشابه أحادي السلك، تحتوي الشبكة المحبوكة ثلاثية الأسلاك على مادة معدنية أكثر في نفس الهيكل المحبوك. يمكن أن يغير هذا الوزن والصلابة وخصائص الضغط وسلوك التلامس بين الأسلاك للغلاف النهائي.

عدد الأسلاك هو مجرد عامل تصميم واحد. يجب أيضًا مراعاة قطر السلك، وكثافة الشبكة، وقطر الغلاف، ودرجة الفولاذ المقاوم للصدأ، وموضع التركيب عند اختيار الشبكة الصحيحة.

كيفية استخدام الشبكة السلكية المحبوكة في منفاخ العادم

تتعرض منفاخ العادم للاهتزاز المستمر والحركة الحرارية أثناء تشغيل المحرك. يجب أن يظل المنفاخ مرنًا مع تعويض الحركة بين المحرك ونظام العادم السفلي.

يمكن تركيب غلاف شبكي سلكي محبوك حول المنفاخ لتوفير واجهة معدنية مرنة. يمكن للشبكة أن تتشوه مع المنفاخ وتحافظ على التلامس أثناء الحركة المتكررة.

اعتمادًا على تصميم التجميعة، قد تساعد الشبكة المحبوكة في تقليل الاحتكاك المباشر بين المنفاخ والمكونات المعدنية المحيطة. يمكنها أيضًا إنشاء العديد من نقاط التلامس بين الأسلاك التي تساهم في التخميد الميكانيكي.

التطبيقات في أنابيب العادم المرنة

تُستخدم أنابيب العادم المرنة بشكل شائع حيث لا تستطيع أنابيب العادم الصلبة استيعاب حركة المحرك والتمدد الحراري والاهتزاز.

قد يشتمل أنبوب العادم المرن على منفاخ مموج، وبطانة داخلية، وجديلة خارجية، وشبكة سلكية محبوكة. يختلف الهيكل الدقيق وفقًا للشركة المصنعة لنظام العادم.

يمكن وضع الشبكة المحبوكة حول المنفاخ أو بين المنفاخ وجديلة خارجية. يعتمد الغرض منها على تصميم الأنبوب المرن الكامل.

توفر BSTFLEX أغلفة شبكية محبوكة مخصصة وفقًا للقطر الخارجي للمنفاخ، وقطر الغلاف المطلوب، والمتطلبات الميكانيكية للوصلة المرنة النهائية.

تطبيقات فواصل العادم

تم تصميم فواصل عادم السيارات لتقليل انتقال اهتزاز المحرك وحركته إلى نظام العادم السفلي.

يمكن دمج الشبكة المحبوكة من الفولاذ المقاوم للصدأ في تجميعات فصل العادم لأن الهيكل الحلقي يسمح بحركة محكومة مع إنشاء نقاط تلامس احتكاكية متعددة بين الأسلاك.

يعتمد هيكل الشبكة الصحيح على تصميم الفاصل، والمرونة المطلوبة، وموضع التركيب، ونطاق الحركة المتوقع.

الشبكة السلكية المحبوكة مقارنة بجديلة الفولاذ المقاوم للصدأ

الشبكة السلكية المحبوكة وجديلة الفولاذ المقاوم للصدأ منتجان مختلفان ولا ينبغي معاملتهما كمكونات متطابقة.

تتكون الشبكة المحبوكة من حلقات سلكية مترابطة. يتم إنتاج جديلة الفولاذ المقاوم للصدأ عن طريق تقاطع ناقلات أسلاك متعددة قطريًا.

تكون الشبكة المحبوكة عمومًا أكثر قابلية للضغط والتشكيل، بينما غالبًا ما تُستخدم الجديلة كقيد خارجي أو طبقة تقوية.

تستخدم بعض تصميمات أنابيب العادم المرنة كلاً من الشبكة المحبوكة وجديلة الفولاذ المقاوم للصدأ في نفس التجميعة لأن الهيكلين يوفران وظائف ميكانيكية مختلفة.

قطر سلك مخصص

يؤثر قطر السلك بشكل مباشر على سلوك الشبكة المحبوكة النهائية.

يزيد قطر السلك الأكبر عمومًا من وزن الشبكة وصلابتها. يمكن للسلك الأرفع أن يوفر هيكلًا أخف وأكثر مرونة.

يمكن أن يؤثر قطر السلك أيضًا على مقاومة الضغط، ومرونة الحلقة، ومساحة التلامس المعدنية، وسمك الغلاف النهائي.

لهذا السبب، يجب اختيار قطر السلك جنبًا إلى جنب مع كثافة الشبكة وعدد الخيوط بدلاً من كونه مواصفة معزولة.

كثافة شبكة مخصصة

تتحكم كثافة الشبكة في مقدار سلك الفولاذ المقاوم للصدأ المدمج في مساحة أو طول معين من الغلاف المحبوك.

تحتوي الشبكة الأكثر كثافة على مادة معدنية أكثر والمزيد من نقاط التلامس بين الأسلاك. توفر الشبكة الأكثر انفتاحًا عادةً مرونة أكبر ووزنًا أقل.

قد تتطلب تصميمات منفاخ العادم والأنابيب المرنة المختلفة كثافات شبكية مختلفة. يمكن لـ BSTFLEX تعديل هيكل الحياكة وفقًا لعينات العملاء أو الرسومات أو المتطلبات الهندسية.

قطر الغلاف المخصص

يمكن إنتاج غلاف شبكة الأسلاك المحبوكة الأنبوبية بأقطار مختلفة لتتناسب مع منافخ العادم، والأنابيب المرنة، ومكونات الفصل.

يعد قطر الغلاف الصحيح مهماً لأداء التجميع. فالغلاف الضيق جداً قد يقيد الحركة، بينما الغلاف الفضفاض جداً قد لا يوفر التفاعل الميكانيكي المطلوب.

بالنسبة لتطوير المعدات الأصلية (OEM)، يتم تشجيع العملاء على تقديم القطر الخارجي للمنفخ، وقطر الشبكة المطلوب، وطول الغلاف النهائي.

المواد المتاحة

يُستخدم الفولاذ المقاوم للصدأ بشكل شائع لشبكة العادم المحبوكة لأنه يوفر مقاومة للتآكل، ومتانة ميكانيكية، وملاءمة لبيئات العادم ذات درجات الحرارة العالية.

تشمل خيارات المواد النموذجية الفولاذ المقاوم للصدأ 304 و 316. يمكن تقييم درجات أخرى من الفولاذ المقاوم للصدأ أو أسلاك السبائك ذات درجات الحرارة العالية وفقاً لمواصفات العميل.

يجب أن يأخذ اختيار المواد في الاعتبار درجة حرارة التشغيل، وظروف الأكسدة، والتعرض لملح الطريق، والتكثيف، وعمر الخدمة، وموقع التركيب داخل نظام العادم.

المواصفات الفنية

التطبيقات النموذجية

• منافخ عادم السيارات
• أنابيب العادم المرنة
• فواصل عادم السيارات
• وصلات العادم المرنة
• أنظمة عادم المركبات التجارية
• أنظمة عادم الشاحنات الثقيلة
• وصلات عادم المولدات
• أنابيب عادم المحركات الصناعية
• تجميعات العادم البحرية
• تطبيقات شبك كاتم الصوت ومخمد الصوت

التصنيع الأصلي (OEM) والتصنيع المخصص

تقوم BSTFLEX بتصنيع أكمام شبكية سلكية محبوكة وفقاً لرسومات العملاء، والعينات، وأبعاد مكونات العادم.

يمكن أن يشمل الإنتاج المخصص درجات مختلفة من الفولاذ المقاوم للصدأ، وأقطار الأسلاك، وكميات الخيوط، وأقطار الأكمام، وكثافات الشبك، والأطوال النهائية.

بالنسبة لمشاريع الاستبدال، يمكن للعملاء أيضاً تقديم كم شبكي محبوك موجود أو مكون عادم كامل للتقييم.

تعد طريقة التطوير القائمة على العينات هذه مفيدة عندما تكون مواصفات الشبك الأصلية غير متوفرة ولكن يحتاج العميل إلى إعادة إنتاج الهيكل الحالي.

المعلومات المطلوبة لعرض السعر

لماذا تختار BSTFLEX

تركز BSTFLEX على مكونات الحماية الحرارية والميكانيكية المخصصة لتطبيقات السيارات والتطبيقات الصناعية.

بالنسبة لمشاريع الشبك المحبوك من الفولاذ المقاوم للصدأ، يمكننا دعم الإنتاج القائم على الرسم، والتطوير القائم على العينات، وتكوينات الأسلاك المخصصة، والتصنيع الأصلي (OEM).

يتوفر هيكل محبوك بسلك ثلاثي للعملاء الذين يحتاجون إلى حياكة ثلاثة أسلاك من الفولاذ المقاوم للصدأ معاً في نفس هيكل الشبك الأنبوبي.

إذا كنت تقوم بتطوير منفاخ عادم، أو أنبوب عادم مرن، أو فاصل عادم سيارات، أرسل لنا رسمك الفني أو عينتك للتقييم.

الأسئلة الشائعة

ما هو غلاف شبكة الأسلاك المحبوكة المصنوع من الفولاذ المقاوم للصدأ؟

هو غلاف معدني أنبوبي مصنوع عن طريق حياكة سلك الفولاذ المقاوم للصدأ في حلقات مترابطة. الهيكل الناتج مرن وقابل للضغط ومناسب للتركيب حول منفاخ العادم ومكونات العادم المرنة.

ما هي استخدامات شبكة الأسلاك المحبوكة في نظام العادم؟

تُستخدم عادةً حول منفاخ العادم، والأنابيب المرنة، وفواصل العادم حيث تكون هناك حاجة إلى طبقة معدنية مرنة لإدارة الاهتزازات، وحماية السطح، والدعم الميكانيكي.

ما هي الشبكة المحبوكة ثلاثية الأسلاك؟

يتم تصنيع الشبكة المحبوكة ثلاثية الأسلاك عن طريق تغذية ثلاثة أسلاك من الفولاذ المقاوم للصدأ معاً أثناء عملية الحياكة بحيث تشكل الأسلاك الثلاثة هيكل الحلقة المحبوكة في وقت واحد.

هل شبكة الأسلاك المحبوكة هي نفسها جديلة الفولاذ المقاوم للصدأ؟

لا. تتكون الشبكة المحبوكة من حلقات سلكية، بينما يتم إنتاج الجديلة من حاملات أسلاك متقاطعة قطرياً. تستخدم بعض مجموعات العادم كلا المنتجين لوظائف مختلفة.

هل يمكن تخصيص قطر الغلاف؟

نعم. يمكن إنتاج قطر الغلاف وفقاً لأبعاد منفاخ العادم أو الأنبوب المرن أو مكون الفصل.

هل يمكن تخصيص كثافة الشبكة؟

نعم. يمكن تعديل كثافة الشبكة، وقطر السلك، وعدد الخيوط، وقطر الغلاف وفقاً لمجموعة العادم المطلوبة.

هل يمكن لـ BSTFLEX التصنيع بناءً على عينة موجودة؟

نعم. يمكن للعملاء تقديم عينة غلاف شبكي موجودة، أو مجموعة منفاخ عادم، أو أنبوب مرن لتقييم الأبعاد والبنية.

طلب عرض سعر

بالنسبة لأغلفة شبكة الأسلاك المحبوكة المصنوعة من الفولاذ المقاوم للصدأ والمخصصة، يرجى تقديم التطبيق، وقطر الغلاف، وقطر السلك، ودرجة الفولاذ المقاوم للصدأ، وعدد خيوط الأسلاك، وكثافة الشبكة، والطول النهائي، والكمية المطلوبة.

نرحب بالرسومات والعينات الموجودة لتطوير المعدات الأصلية (OEM).
