عزل الدرع الحراري للعادم

تعمل أنظمة العادم في واحدة من أكثر المناطق تطلبًا حراريًا في المركبة أو المحرك أو نظام الطاقة الصناعي. يمكن لمشعبات العادم والشواحن التوربينية والأنابيب السفلية والمحولات الحفازة وكواتم الصوت وأنابيب العادم توليد حرارة إشعاعية وموصلة شديدة، مما يسبب إجهادًا حراريًا للأسلاك والخراطيم وأجهزة الاستشعار وألواح الهيكل ومكونات نظام الوقود والمعدات المحيطة.

عزل الدرع الحراري للعادميُستخدم للتحكم في هذه الحرارة عند المصدر أو بالقرب منه.

تصنع BSTFLEX مجموعة واسعة من حلول عزل الدرع الحراري للعادملأنظمة عادم السيارات ورياضات المحركات ومحركات الديزل والمولدات والأنظمة البحرية والصناعية. تشمل التركيبات المتاحة بطانيات عزل قابلة للإزالة، ودروعًا حرارية معدنية مشكلة، وعزل أنابيب العادم، وبطانات حرارية، وطبقات عزل مرنة، وبطانيات المشعبات وحواجز حرارية متعددة الطبقات.

بدلًا من الاعتماد على طريقة عزل واحدة لكل نظام عادم، يجب اختيار الحل الحراري المناسب وفقًا لدرجة حرارة العادم، ومساحة التركيب المتاحة، وهندسة المكونات، والاهتزاز، والتعرض البيئي، وخفض درجة حرارة السطح المطلوبة، ومتطلبات الخدمة.

ما هو عزل الدرع الحراري للعادم؟

عزل الدرع الحراري للعادم هو نظام حماية حرارية مصمم لتقليل انتقال الحرارة من مكونات العادم الساخنة إلى المناطق المحيطة.

اعتمادًا على التطبيق، يمكن أن يعمل الدرع الحراري للعادم عن طريق:

• عكس الحرارة الإشعاعية بعيدًا عن المكونات الحساسة؛

• احتواء الحرارة داخل مشعب العادم أو الأنبوب أو الشاحن التوربيني؛

• تقليل درجة حرارة السطح الخارجية لمكونات العادم الساخنة؛

• إنشاء فجوة هوائية معزولة بين مصدر الحرارة والمكونات المحيطة؛

• إبطاء انتقال الحرارة بالتوصيل عبر العزل متعدد الطبقات؛

• حماية الأسلاك والخراطيم وأجهزة الاستشعار وألواح الهيكل والمعدات القريبة من التعرض الحراري المطول.

إن الدرع الحراري للعادم وعزل العادملا يشيران دائمًا إلى نفس التركيب بالضبط.

يدير الدرع المشكل من الألومنيوم أو الفولاذ المقاوم للصدأ أو سبائك النيكل الحرارة الإشعاعية بشكل أساسي، وعادةً ما يتضمن فجوة هوائية أو طبقة عزل إضافية. أما بطانية العادم القابلة للإزالة فتحيط بمصدر الحرارة بشكل أقرب وتحتوي الطاقة الحرارية باستخدام عزل نسيجي عالي الحرارة.

بالنسبة للتركيبات الصعبة، يمكن أيضًا دمج المفهومين في حاجز حراري متعدد الطبقات للعادم.

الدرع الحراري للعادم مقابل عزل العادم

على الرغم من استخدام المصطلحين معًا بشكل متكرر، فإنهما يحلان المشكلات الحرارية بطرق مختلفة.

الحل الحراري	الوظيفة الأساسية	التركيب النموذجي	الاستخدامات الشائعة
الدرع الحراري المعدني للعادم	عكس ومنع الحرارة الإشعاعية	الألومنيوم، الفولاذ المقاوم للصدأ، سبائك النيكل	المحولات الحفازة، كواتم الصوت، الجزء السفلي من الهيكل، أنابيب العادم
بطانية عزل العادم	احتواء الحرارة عند المصدر	نسيج خارجي مقاوم للحرارة، قلب عازل، بطانة داخلية	المشعبات، الشواحن التوربينية، أنابيب العادم، الأكواع
عزل أنابيب العادم	تقليل درجة حرارة سطح الأنبوب وفقدان الحرارة	بطانية أو غلاف أو لفافة أو سترة متعددة الطبقات	محركات ديزل، مولدات، محركات بحرية، عوادم صناعية
بطانة واقية حرارية لدرع العادم	العزل خلف درع خارجي موجود	تغطية معدنية مع عزل حراري	الدراجات النارية، أنظمة عادم السيارات، دروع الحرارة الأصلية للمصنعين
تغليف العادم العازل	عزل مرن حول الأنابيب	نسيج عالي الحرارة أو تصميم غلاف	أنابيب بحرية وسخانات ديزل وأنابيب صناعية
صفائح حاجز حراري	عكس أو إعاقة انتقال الحرارة	معدن منقوش أو مركب من المعدن والعزل	حجرات المحرك، الجدران الفاصلة للحريق، ألواح الأرضية، كواتم الصوت، المحولات الحفازة

الأكثر فعالية نظام إدارة حرارة العادم قد يستخدم عدة تقنيات من هذه التقنيات في مناطق مختلفة من مجموعة العادم نفسها.

لماذا تحتاج أنظمة العادم إلى حماية حرارية

أنبوب العادم الساخن لا يسبب فقط درجات حرارة سطحية غير مريحة.

يمكن للحرارة المنبعثة من نظام العادم أن تعرض الأجزاء القريبة باستمرار لدرجات حرارة مرتفعة. في حجرات المحرك المدمجة، قد توجد مسافة صغيرة فقط بين العادم وضفائر الأسلاك الكهربائية، والخراطيم المطاطية، وخطوط الوقود، وأجهزة الاستشعار، والمكونات البلاستيكية أو هياكل جسم المركبة.

يمكن أن تساعد الحماية الحرارية المناسبة للعادم في:

تقليل الحرارة الإشعاعية

يقوم درع الحرارة المصمم جيدًا للعادم بقطع مسار الإشعاع المباشر بين مكون العادم والأجزاء القريبة.

وهذا مهم بشكل خاص حول:

• الشواحن التوربينية؛

• مشعبات العادم؛

• الأنابيب السفلية؛

• المحولات الحفازة؛

• أنظمة DPF؛

• كواتم الصوت؛

• أكواع العادم؛

• أنظمة عادم أسفل الهيكل.

خفض درجات حرارة السطح الخارجية

يمكن للبطانيات العازلة وأغلفة الأنابيب تقليل التعرض المباشر للأسطح المعدنية شديدة السخونة.

وهذا مهم في غرف المحركات، وحاويات المولدات، والتركيبات البحرية، والمعدات التي قد يعمل فيها المشغلون أو موظفو الصيانة بالقرب من نظام العادم.

حماية المكونات الحساسة لدرجة الحرارة

يمكن أن تؤدي حرارة العادم المفرطة إلى تسريع تدهور المكونات الكهربائية والبوليمرية والمطاطية القريبة.

لذلك غالبًا ما يتم دمج التحكم في الحرارة ضمن تصميم أسلاك المحرك، والخراطيم، وأجهزة الاستشعار، وخطوط السوائل، وألواح الهيكل، والأنظمة الإلكترونية.

تحسين إدارة الحرارة في المساحات الضيقة

تضع المركبات والآلات الحديثة بشكل متزايد مزيدًا من المكونات داخل حجرات محرك أصغر.

فعال درع حراري لنظام العادم يسمح للمهندسين بإدارة مناطق الحرارة المحلية دون إعادة تصميم تخطيط نظام العادم بالكامل.

أنواع عزل الدروع الحرارية للعادم

تصنع BSTFLEX هياكل مختلفة للحماية الحرارية للعادم لأن أنظمة العادم تختلف بشكل كبير في الهندسة الهندسية وبيئة التشغيل.

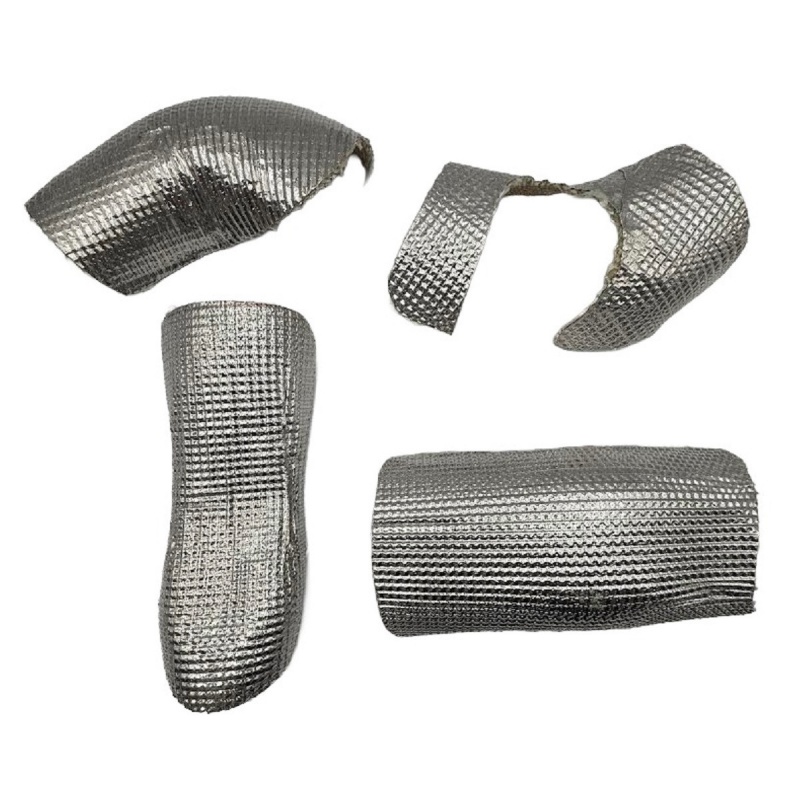

بطانيات عزل العادم القابلة للإزالة

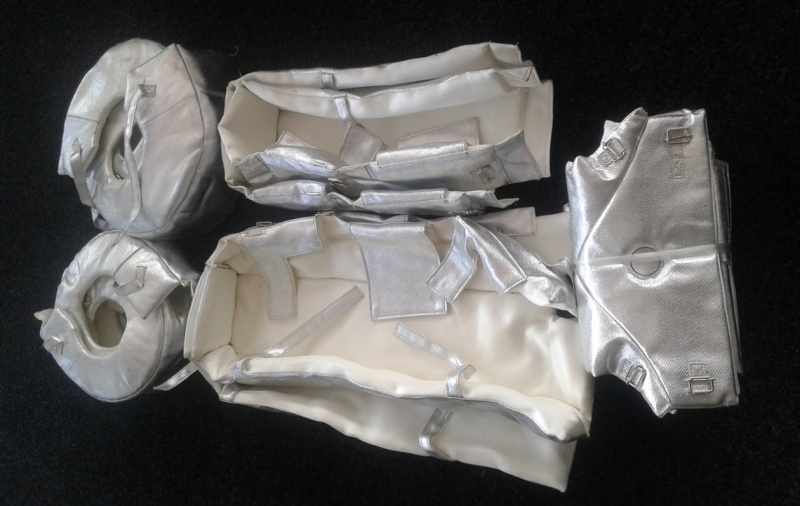

تم تصميم بطانية العادم القابلة للإزالة لتلائم مكونًا محددًا بشكل وثيق مع السماح بإزالتها للفحص أو الصيانة.

قد تجمع التركيبات النموذجية بين:

• نسيج خارجي مقاوم لدرجات الحرارة العالية؛

• قلب عزل حراري؛

• شبكة من الفولاذ المقاوم للصدأ أو طبقة داخلية مقاومة للحرارة؛

• خطافات ونوابض؛

• تربيط بالأسلاك؛

• مثبتات من الفولاذ المقاوم للصدأ؛

• أنظمة تثبيت مخصصة أخرى.

تُستخدم هذه البطانيات عادةً لمشعبات العادم، والشواحن التوربينية، وأنابيب الهبوط، وأنابيب العادم، والأكواع والمكونات الأخرى ذات الأشكال غير المنتظمة.

للتطبيقات الخاصة بالمشعبات المشكلة، راجع BSTFLEX بطانية مشعب الرأس المصنوعة من التيتانيوم و بطانية مشعب الشاحن التوربيني.

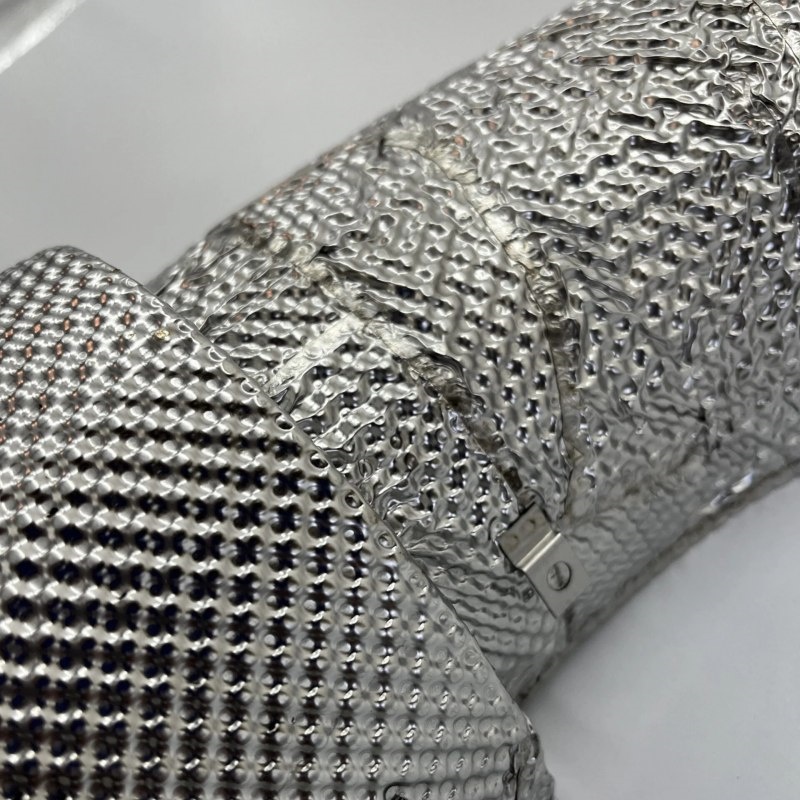

عزل أنابيب العادم

يُستخدم عزل أنابيب العادم عندما تحتاج أطوال كبيرة من أنابيب العادم إلى احتواء حراري.

اعتمادًا على قطر الأنبوب ودرجة الحرارة والبيئة ومتطلبات قابلية الخدمة، يمكن توفير العزل على شكل:

• بطانيات أنابيب قابلة للإزالة؛

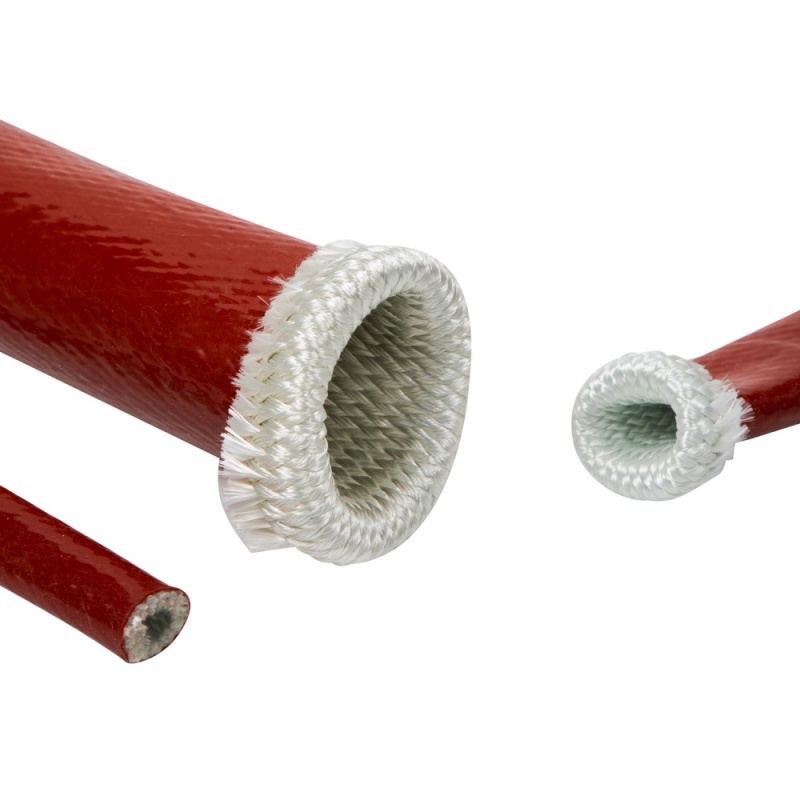

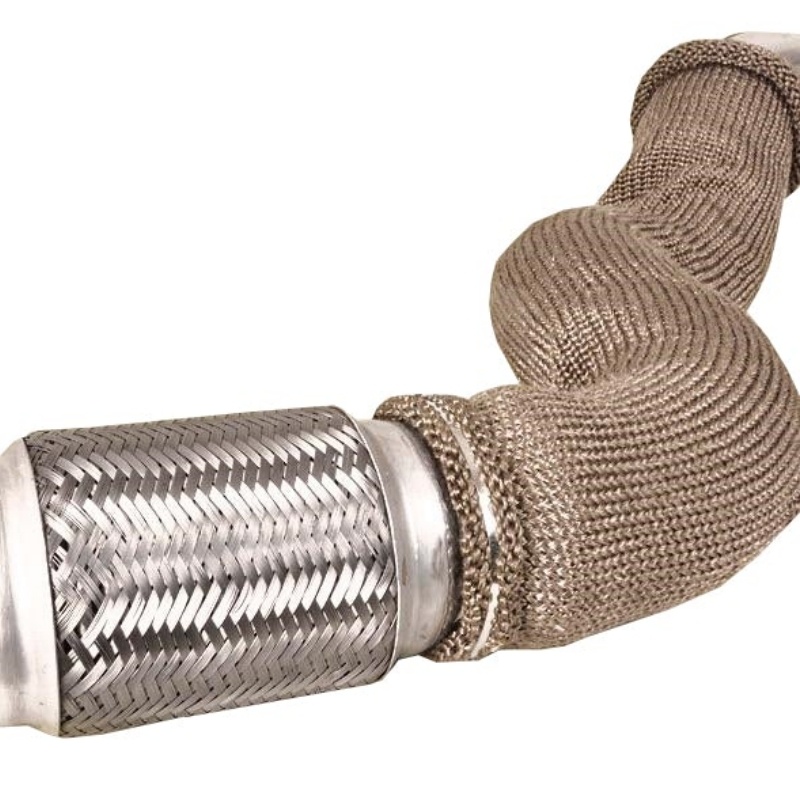

• أكمام عزل نسيجية؛

• تغليف عازل للعادم؛

• لفائف العادم؛

• أغطية عزل مجزأة؛

• حواجز حرارية ذات وجه معدني.

يُعد عزل الأنابيب مفيدًا بشكل خاص لمحركات الديزل، والمولدات، وأنظمة عادم السفن، والمحركات الصناعية والآلات المغلقة.

الهدف ليس مجرد وضع عزل حول الأنبوب. يجب أن يتحمل نظام العزل الدورات الحرارية والاهتزاز وهندسة الوصلات والانحناءات والفلنجات ونقاط التثبيت.

بطانيات مشعب العادم

مشعبات العادم هي مكونات مدمجة عالية الحرارة تقع بالقرب من العديد من أجزاء المحرك الحيوية.

إن بطانية عزل مشعب العادم تتبع هندسة المشعب وتساعد على احتواء الحرارة قبل أن تنتشر بالإشعاع في جميع أنحاء حجرة المحرك.

تشمل التطبيقات:

• مركبات الأداء؛

• محركات بشاحن توربيني؛

• أنظمة السباقات؛

• محركات ديزل؛

• محركات صناعية؛

• معدات ثقيلة.

يمكن لـ BSTFLEX تطوير أغطية المشعبات من الرسومات أو القياسات أو بيانات CAD أو العينات المادية.

عزل كوع العادم

غالبًا ما يكون تركيب العزل المسطح القياسي حول الأكواع ومكونات العادم المنحنية أمرًا صعبًا.

يوفر الغطاء المُشكّل تغطية أكثر اتساقًا ويقلل عدد التداخلات أو الفجوات حول الانحناء.

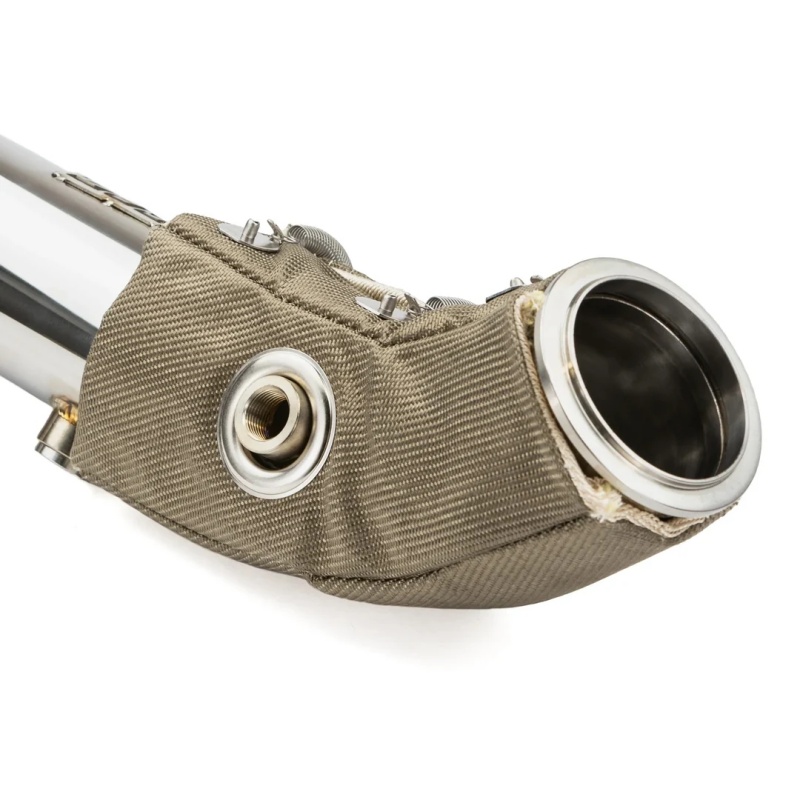

BSTFLEX غطاء العزل الحراري للكوعمصمم لهذا النوع من الأشكال الهندسية ويمكن تكييفه مع أنابيب رفع العادم، وأكواع الخلط، وأنابيب أخرى منحنية ذات درجات حرارة عالية.

عزل حرارة الأنبوب السفلي

تتطلب أنظمة العادم المزودة بشاحن توربيني غالبًا تحكمًا حراريًا إضافيًا حول الأنبوب السفلي بسبب قربه من الأسلاك والخراطيم ومكونات ناقل الحركة وهياكل حجرة المحرك.

يوفر غطاء الأنبوب السفلي الحراريعزلًا موضعيًا دون الحاجة إلى تغليف نظام العادم بالكامل.

دروع حرارة عادم معدنية

لا ينبغي استخدام غطاء نسيجي في كل التطبيقات.

عندما تكون المتانة الهيكلية أو السماكة المحدودة أو الانعكاس القوي للحرارة الإشعاعية مطلوبة، يمكن أن يكون الدرع الحراري المعدني المُشكّل أكثر ملاءمة.

تشمل المواد الشائعة:

• الألومنيوم؛

• الألومنيوم المنقوش؛

• الفولاذ المقاوم للصدأ؛

• الفولاذ المقاوم للصدأ المنقوش؛

• سبائك النيكل.

لبيئات العادم والشاحن التوربيني القاسية، تصنع BSTFLEX درع الحرارة من سبيكة 625 إنكونيل، والذي يمكن توفيره على شكل مادة صفائح أو مكونات دروع حرارية مُشكّلة حسب الطلب.

بطانات دروع حرارة العادم

تحتوي بعض أنظمة عادم OEM بالفعل على درع خارجي زخرفي أو هيكلي لكنها تحتاج إلى أداء حراري إضافي.

في هذه الحالة، يمكن تركيب بطانة عزل بين أنبوب العادم ودرع الحرارة الموجود.

يجمع بطانة درع حرارة عادم BSTFLEXبين طبقة معدنية عاكسة وعزل عالي الحرارة، ويمكن قصها بدقة لتناسب التطبيقات الخاصة.

يُعد هذا الأسلوب مفيدًا بشكل خاص عندما يجب الحفاظ على المظهر الخارجي الأصلي دون تغيير.

تغليف العادم العازل

يوفر تغليف العادم العازل عزلًا مرنًا حول الأنابيب حيث قد لا يكون الدرع الصلب أو الغطاء المُشكّل ضروريًا.

BSTFLEX تغليف عزل عادم سخان الديزلعلى سبيل المثال، يوفر حلاً مرنًا للعزل لأنابيب العادم الأصغر المستخدمة في تركيبات سخانات الديزل البحرية والمركبات الترفيهية وغيرها.

مواد واقيات حرارة العادم

لا توجد مادة واحدة هي الأفضل لكل نظام عادم.

يعتمد اختيار المادة على:

• درجة حرارة التشغيل المستمرة؛

• ذروات درجة الحرارة؛

• شدة الحرارة الإشعاعية؛

• سماكة العزل المطلوبة؛

• الاهتزاز الميكانيكي؛

• التعرض للتآكل؛

• الرطوبة؛

• الزيوت والوقود؛

• المساحة المتاحة؛

• هندسة المكونات؛

• تكرار الصيانة؛

• متطلبات الوزن.

الألياف الزجاجية

تُستخدم الألياف الزجاجية على نطاق واسع في عزل العادم لأنها تجمع بين المقاومة الحرارية والمرونة وتكلفة التصنيع العملية.

يمكن استخدامها في:

• أكمام العادم؛

• التغليف العازل؛

• بطانيات العزل؛

• البطانات الحرارية؛

• واقيات الحرارة المركبة.

السيليكا

تُختار المواد النسيجية عالية السيليكا للمناطق ذات درجات الحرارة الأعلى حيث قد لا توفر الألياف الزجاجية القياسية قدرة حرارية كافية.

يمكن دمج أقمشة السيليكا وطبقات العزل في بطانيات العادم والحواجز وتجميعات العزل ذات درجات الحرارة العالية.

البازلت

تُستخدم المواد القائمة على البازلت بشكل متكرر في الحماية الحرارية لعوادم الأداء العالي.

توفر مزيجًا مفيدًا من مقاومة درجات الحرارة والمرونة والمتانة الميكانيكية لبطانيات المشعبات وبطانيات أنابيب العادم السفلية والتطبيقات المماثلة.

ألياف السيراميك والعزل عالي الحرارة

يمكن أن توفر نوى العزل المصنوعة من السيراميك أو غيره من المواد العازلة عالية الحرارة مقاومة حرارية أقوى عندما يكون خفض كبير في درجة الحرارة مطلوبًا ضمن مساحة تركيب محدودة.

تُحمى عادةً بطبقة خارجية نسيجية أو معدنية بدلاً من تعريضها مباشرةً.

الألومنيوم

الألومنيوم خفيف الوزن وفعال للغاية كعاكس للحرارة الإشعاعية.

يُستخدم عادةً في:

• واقيات الجزء السفلي من الهيكل؛

• واقيات كاتم الصوت؛

• واقيات المحول الحفاز؛

• حواجز حرارة الأرضية؛

• حواجز حرارية لحجرة المحرك.

الفولاذ المقاوم للصدأ

يوفر الفولاذ المقاوم للصدأ متانة ميكانيكية أعلى وقدرة أكبر على تحمل درجات الحرارة مقارنة بالألمنيوم في العديد من تطبيقات العادم.

وهو مناسب بشكل خاص عندما يتعرض الدرع للاهتزاز أو حطام الطريق أو درجات حرارة عادم مرتفعة.

السبيكة 625

تُستخدم سبائك النيكل مثل السبيكة 625 عندما تتطلب بيئة العادم مقاومة أقوى للحرارة والأكسدة والتآكل.

تُخصص عادةً لتطبيقات الخدمة الشاقة حيث قد لا توفر حلول الألمنيوم أو الفولاذ المقاوم للصدأ التقليدية المتانة المطلوبة.

عزل العادم للتطبيقات السيارات

تولد أنظمة عادم السيارات عدة مناطق حرارية متميزة.

قد تكون الحماية الحرارية مطلوبة حول:

• مجمعات العادم؛

• مشعبات العادم؛

• الشواحن التوربينية؛

• الأنابيب السفلية؛

• المحولات الحفازة؛

• أنظمة DPF؛

• كاتمات الصوت؛

• أنفاق ناقل الحركة؛

• ألواح أرضية الهيكل؛

• أنابيب العادم السفلية للهيكل.

يمكن أندرع حرارة عادم السياراتلذلك أن يتراوح بين درع ألمنيوم خفيف الوزن مزخرف بالنقش إلى بطانية مشعب مركبة أو حاجز متعدد الطبقات من الفولاذ المقاوم للصدأ.

يعتمد الحل الصحيح على ما يحتاج إلى الحماية.

إذا كان الهدف هو حماية الأرضية أو لوحة الهيكل من الحرارة الإشعاعية، فقد يكون الحاجز العاكس كافياً.

إذا كان الهدف هو احتواء الحرارة مباشرة حول مشعب العادم أو الأنبوب السفلي، فإن بطانية العزل المركبة ستوفر عادةً احتواءً حرارياً أكثر اكتمالاً.

عزل أنابيب عادم محركات الديزل

تُستخدم محركات الديزل في الشاحنات وآلات البناء والمولدات والمعدات الزراعية والسفن البحرية وأنظمة الطاقة الثابتة.

غالباً ما تعمل هذه التركيبات لفترات طويلة وقد تضع أنابيب العادم بالقرب من الخطوط الهيدروليكية أو الأسلاك أو أنظمة الوقود أو مناطق وصول الأفراد.

عزل أنابيب عادم محركات الديزلقد يشمل:

• بطانيات عادم قابلة للإزالة؛

• أغطية عزل الأنابيب؛

• بطانيات المشعب؛

• بطانيات الشاحن التوربيني؛

• تغليف العادم؛

• أكمام عزل مرنة؛

• دروع حرارية معدنية.

تُعد التصاميم القابلة للإزالة مفيدة بشكل خاص عندما تكون صيانة المحرك الدورية مطلوبة.

عزل أنابيب عادم المولدات

يمكن لمجموعات المولدات إنتاج حرارة كبيرة داخل حاويات صوتية مدمجة نسبيًا أو غرف المولدات.

يمكن أن يساعد عزل أنبوب العادم في التحكم في الحرارة المنبعثة من:

• المجمعات؛

• الشواحن التوربينية؛

• أجزاء العادم المرنة؛

• كاتمات الصوت؛

• أنابيب العادم؛

• الانحناءات والوصلات الركبية.

بالنسبة لمشاريع مصنّعي المعدات الأصلية للمولدات، يجب تصميم العزل حول قطر الأنبوب الفعلي، وهندسة الانحناءات، والحواف، والدعامات، وإمكانية الوصول للصيانة، بدلًا من التعامل معه كمنتج عام بمقاس واحد يناسب الجميع.

عزل عادم المركبات البحرية

تقدم غرف محركات السفن تحديات مختلفة عن مركبات الركاب.

المساحة محدودة، وقد توجد مكونات العادم بالقرب من مناطق وصول الأفراد، ويجب أن يعمل نظام العزل في بيئة يكون فيها الاهتزاز والرطوبة من اعتبارات التصميم المهمة.

تشمل التطبيقات البحرية النموذجية:

• أنابيب عادم محركات الديزل البحرية؛

• رافعات العادم؛

• وصلات عادم ركبية؛

• الشواحن التوربينية؛

• المجمعات؛

• أنظمة عادم المولدات؛

• أنابيب عادم السخانات.

قابلة للإزالة بطانيات عادم بحريةيمكن إنتاجها على شكل أقسام بحيث يمكن إزالة المكونات الفردية أثناء الصيانة دون تفكيك نظام العزل بالكامل.

حماية حرارة مجمع العادم

يُعد مجمع العادم أحد أكثر مصادر الحرارة تركيزًا في العديد من حجرات المحركات.

تشمل الأساليب المختلفة:

بطانية المجمع

تُناسب بشكل أفضل الحالات التي تتطلب احتواءً حراريًا محكم الملاءمة.

درع حراري معدني للمجمع

مفيد عندما يمكن دمج حاجز صلب وفجوة هوائية مضبوطة في التصميم.

لف العادم

مفيد في بعض أشكال الأنابيب والمجمعات حيث يكون اللف المستمر عمليًا.

يجب أن يعتمد الاختيار على تصميم المكوّن، وإمكانية الوصول للصيانة، والهدف الحراري، بدلًا من افتراض أن طريقة واحدة تتفوق عالميًا على جميع الطرق الأخرى.

درع حرارة كاتم الصوت وعزل العادم

قد تتطلب كاتمات الصوت أيضًا حماية حرارية خارجية، خاصة عند وضعها بالقرب من أرضيات المركبات، أو ألواح الهيكل، أو هياكل غرف المحركات، أو غيرها من المعدات الحساسة للحرارة.

تشمل الحلول الممكنة:

• بطانيات عزل كاتم الصوت؛

• دروع ألومنيوم منقوشة؛

• دروع حرارية من الفولاذ المقاوم للصدأ؛

• حواجز حرارية مطلية بالألومنيوم؛

• بطانات العزل.

تؤدي حشوة الصوت الداخلية وظيفة مختلفة عن الدرع الحراري الخارجي. عند الحاجة إلى تخفيف الصوت أو إعادة الحشو، راجع مجموعةحشوة كاتم الصوت.

بطانية العادم مقابل لفائف العادم مقابل الدرع الحراري المعدني

يعتمد الاختيار بين طرق التحكم الحراري الثلاث الشائعة هذه على التطبيق.

المتطلب	بطانية العادم	لفائف العادم	الدرع الحراري المعدني
قابل للإزالة لأغراض الصيانة	ممتاز	محدود	جيد
مكوّن ذو شكل معقد	ممتاز	متوسط	يتطلب التشكيل
أنبوب مستقيم طويل	جيد	ممتاز	يعتمد على التطبيق
انعكاس الحرارة الإشعاعية	متوسط	محدود	ممتاز
احتواء حراري قريب	ممتاز	ممتاز	يعتمد على الفجوة الهوائية
مكوّن مشكّل من قبل الشركة المصنّعة للمعدات الأصلية	جيد	محدود	ممتاز
نموذج أولي مخصص	ممتاز	ممتاز	ممتاز
صيانة متكررة	ممتاز	محدود	جيد

بالنسبة للعديد من مشاريع OEM، يتم دمج عدة أنظمة معًا.

على سبيل المثال، قد تستخدم المركبة:

• غطاء مشعب بالقرب من رأس الأسطوانة؛

• غطاء شاحن توربيني حول مبيت التوربين؛

• غطاء للأنبوب السفلي في الجزء اللاحق؛

• درع من الفولاذ المقاوم للصدأ حول المحول الحفاز؛

• حاجز مطلي بالألمنيوم أسفل الأرضية.

لهذا السبب يجب اعتبار تدريع حرارة العادم نظامًا متكاملًا وليس مادة واحدة فقط.

كيفية اختيار عزل الدرع الحراري للعادم

قبل اختيار منتج عزل للعادم، حدد المشكلة الحرارية.

1. تحديد مصدر الحرارة

هل المصدر هو:

• المشعب؛

• الشاحن التوربيني؛

• أنبوب العادم؛

• الكوع؛

• الأنبوب السفلي؛

• المحول الحفاز؛

• مرشح الجسيمات الديزل DPF؛

• كاتم الصوت؛

• خط عادم المولد؟

2. تحديد درجة حرارة التشغيل

تكون درجة الحرارة المستمرة عادةً أكثر أهمية من درجة حرارة الذروة القصيرة.

يجب أن تكون مادة العزل والسطح الخارجي ونظام التثبيت جميعها مناسبة لظروف الخدمة الفعلية.

3. تحديد ما يجب حمايته

قد يكون الحل مخصصًا لحماية:

• ضفائر الأسلاك الكهربائية؛

• المستشعرات؛

• الخراطيم الهيدروليكية؛

• خطوط الوقود؛

• أرضيات المركبات؛

• المشغلين؛

• ألواح الهيكل؛

• الوحدات الإلكترونية؛

• الآلات المجاورة.

4. قياس المساحة المتاحة

يمكن أن يوفر الغطاء السميك عزلًا كبيرًا، لكنه قد لا يتناسب بين المكونات المتقاربة.

عندما تكون الخلوصات محدودة، قد يكون الدرع المعدني متعدد الطبقات والأرق أكثر ملاءمة.

5. ضع الصيانة في الاعتبار

إذا كان مكوّن العادم يتطلب صيانة دورية، فعادةً ما تكون بطانيات العزل القابلة للإزالة المزودة بخطافات أو نوابض أو مثبتات ميكانيكية مفضلة على التغليف الدائم.

6. ضع البيئة في الاعتبار

تعرّض تطبيقات الهيكل السفلي للسيارات وغرف محركات السفن وتركيبات المولدات الثابتة العزل لمجموعات مختلفة جدًا من:

• الرطوبة؛

• الاهتزاز؛

• تلوث الطريق؛

• الزيت؛

• الوقود؛

• التآكل؛

• التأثير الميكانيكي.

يجب اختيار الهيكل الخارجي وفقًا لذلك.

تصنيع واقيات حرارة العادم المخصصة

تحل واقيات الحرارة القياسية المشكلات القياسية.

لا تتمتع العديد من أنظمة عادم OEM بهندسة قياسية.

تطور BSTFLEX واقيات حرارة عادم مخصصة وبطانيات عزل للمكونات التي تشمل:

• مشعبات العادم؛

• الشواحن التوربينية؛

• أنابيب العادم؛

• الناهضات؛

• الأكواع؛

• أنابيب العادم السفلية؛

• المحولات الحفازة؛

• أغلفة DPF؛

• كاتمات الصوت؛

• أنظمة عادم المولدات؛

• أنظمة عادم السفن.

يمكن أن يبدأ التطوير من:

• الرسومات الهندسية؛

• هندسة CAD؛

• الرسومات التخطيطية ذات الأبعاد؛

• الصور مع القياسات؛

• العينات المادية؛

• أجزاء العزل الموجودة.

اعتمادًا على التطبيق، يمكن أن تشمل التخصيصات:

• اختيار المواد؛

• سُمك العزل؛

• درجة المعدن؛

• نمط سطح منقوش؛

• هندسة البطانية؛

• فتحات مقصوصة؛

• فتحات؛

• درزات؛

• تعزيز؛

• خطافات؛

• نوابض؛

• تربيط بالأسلاك؛

• ثقوب تثبيت؛

• حوامل؛

• تشطيب الحواف؛

• ملصقات تعريف؛

• تغليف OEM.

يمكن تطوير كميات النماذج الأولية وكميات الإنتاج وفقًا لمتطلبات المشروع.

لماذا يهم تصميم درع حرارة العادم

يتم تحديد الأداء الحراري لدرع العادم بأكثر من تصنيف درجة الحرارة المطبوع في ورقة بيانات المادة.

يتأثر الأداء الفعلي بما يلي:

• درجة حرارة غاز العادم؛

• درجة حرارة سطح العادم؛

• مسافة الدرع عن مصدر الحرارة؛

• الفجوة الهوائية؛

• سُمك العزل؛

• انبعاثية المادة؛

• تدفق الهواء؛

• هندسة الدرع؛

• نقاط التثبيت؛

• الجسور الحرارية؛

• درجة حرارة البيئة المحيطة.

لهذا السبب، قد يختلف أداء درعين حراريين مصنوعين من المادة نفسها بشكل كبير عند تركيبهما في تكوينات مختلفة.

يبدأ التصميم الموثوق به بفهم البيئة الحرارية الفعلية.

دليل اختيار درع حرارة العادم

التطبيق	الحل المفضل النموذجي
مشعب العادم	بطانية عزل مشكلة أو درع معدني مشكل
الشاحن التوربيني	بطانية عزل الشاحن التوربيني
أنبوب الهبوط	بطانية أنبوب هبوط مشكلة أو درع حراري
أنبوب عادم طويل	بطانية الأنبوب أو غلافه أو عازله أو لفافته
كوع العادم	بطانية عزل مخصصة للكوع
المحوّل الحفاز	درع مُشكّل من الألومنيوم أو الفولاذ المقاوم للصدأ أو متعدد الطبقات
كاتم الصوت	درع معدني أو بطانية أو حاجز عاكس
عادم المولد	بطانيات أنابيب قابلة للإزالة وعزل المشعب
عادم بحري	بطانيات قابلة للإزالة وعزل الأنابيب وعزل الأكواع
عادم سخان الديزل	عازل مرن ملفوف لعادم
أرضية السيارة	حاجز حراري إشعاعي من الألومنيوم أو المعدن

الأسئلة الشائعة

ما الغرض من درع حرارة العادم؟

يقلل درع حرارة العادم انتقال الحرارة من مكونات العادم الساخنة إلى الأجزاء القريبة. واعتمادًا على تركيبه، يمكنه عكس الحرارة الإشعاعية أو احتواء الحرارة عند المصدر أو تقليل درجة حرارة السطح الخارجي.

ما أفضل عازل لأنبوب العادم؟

لا توجد مادة واحدة هي الأفضل عالميًا. يعتمد عزل أنبوب العادم المناسب على درجة حرارة التشغيل، وقطر الأنبوب، ومساحة التركيب، والبيئة، ومقدار الخفض الحراري المطلوب، وما إذا كان يجب أن يكون العزل قابلًا للإزالة.

ما المواد المستخدمة في دروع حرارة العادم؟

تشمل المواد الشائعة الألومنيوم والفولاذ المقاوم للصدأ وسبائك النيكل والألياف الزجاجية والسيليكا والبازلت وألياف العزل عالية الحرارة. وغالبًا ما تجمع الأنظمة متعددة الطبقات بين طبقة خارجية معدنية وقلب عازل.

هل بطانية العادم أفضل من لفافة العادم؟

تُفضّل بطانية العادم عمومًا للمكونات المشكلة التي تتطلب عزلًا قابلًا للإزالة، بينما تكون لفافة العادم عملية بشكل خاص لأجزاء الأنابيب المستمرة والمجمعات. ويعتمد الاختيار الأفضل على الشكل الهندسي ومتطلبات الصيانة.

هل يمكن تخصيص عزل أنبوب العادم؟

نعم. يمكن تصنيع عزل العادم وفقًا لقطر الأنبوب، وشكل المكونات، وسُمك العزل، وبيئة التشغيل. كما يمكن أن تتضمن البطانيات المشكلة فتحات ومناطق معززة وأنظمة تثبيت مخصصة للتطبيق.

ما هو درع الحرارة لأنبوب العادم؟

درع الحرارة لأنبوب العادم هو حاجز حراري يوضع حول الأنبوب أو بالقرب منه لتقليل وصول الحرارة الإشعاعية إلى المكونات المحيطة. وقد يكون درعًا معدنيًا مُشكّلًا أو حاجزًا متعدد الطبقات أو بطانية عزل قابلة للإزالة أو غلافًا مرنًا.

هل تستطيع BSTFLEX تصنيع عزل العادم من رسم أو عينة؟

نعم. يمكن تطوير مشاريع دروع حرارة وعزل العادم المخصصة من الرسومات أو المعلومات البُعدية أو هندسة CAD أو العينات المادية.

أين يُستخدم عزل العادم عالي الحرارة؟

تشمل التطبيقات النموذجية أنظمة عادم السيارات، والمحركات المزودة بشاحن توربيني، ومحركات الديزل، ومجموعات المولدات، وآلات البناء، والمحركات البحرية، والمعدات الصناعية، وأنظمة العادم عالية الأداء.

حلول الإدارة الحرارية للعادم من BSTFLEX

نادرًا ما تُحل حماية العادم الحرارية باختيار مادة واحدة فقط من كتالوج.

يعتمد النظام الصحيح على مصدر الحرارة، والمكونات المحيطة، والمساحة المتاحة، وبيئة الخدمة، والأداء الحراري المطلوب.

تورد BSTFLEX وتطور عزل درع حرارة العادم للمصنعين الأصليين للمعدات، ومصنعي أنظمة العادم، وبناة المحركات، ومصنعي المعدات، والموزعين، وتطبيقات الأداء.

تتراوح الحلول المتاحة من الحواجز الإشعاعية خفيفة الوزن إلى بطانيات العزل عالية الحرارة القابلة للإزالة ودروع الحرارة المعدنية المشكلة حسب الطلب.

بالنسبة لمشروع جديد، يرجى تقديم رسم مكوّنات نظام العادم، والأبعاد، والصور الفوتوغرافية، ودرجة حرارة التشغيل، وبيئة التركيب، والكمية المطلوبة، وأي متطلبات مستهدفة لدرجة حرارة السطح. يمكن لـ BSTFLEX تقييم التطبيق والتوصية بمادة وتركيب مناسبين.

اطلب عرض سعر (RFQ) لعزل واقي الحرارة المخصص لنظام العادم، أو عزل أنابيب العادم، أو مكونات الإدارة الحرارية الكاملة لنظام العادم.
