أ بطانية عازلة للعادم هي حل شائع الاستخدام للتحكم في درجات حرارة العادم القصوى في الأنظمة الصناعية والسيارات والبحرية وأنظمة توليد الطاقة. يمكن للاختيار والتطبيق المناسبين لبطانيات عزل العادم أن يقلل بشكل كبير من درجات حرارة السطح، ويحسن السلامة التشغيلية، ويعزز موثوقية النظام على المدى الطويل

يوفر هذا الدليل مبادئ اختيار النظام، ومقارنات المواد، وسيناريوهات التطبيق، والاعتبارات العملية لمساعدة المهندسين والمشترين على اختيار غطاء عزل العادم المناسب لظروف التشغيل الحقيقية.

ملخص هندسي سريع

يتم اختيار بطانية عزل العادم عادةً لـ أنظمة العادم ذات درجة الحرارة العالية حيث تكون هناك حاجة إلى احتواء الحرارة وحماية الأفراد وسهولة الصيانة
بالمقارنة مع طرق العزل الدائمة، توفر بطانيات العزل القابلة للإزالة أداء حراري ثابت، وسهولة الوصول للصيانة، وعمر خدمة أطول في البيئات الصعبة.

ما هي بطانية عزل العادم؟

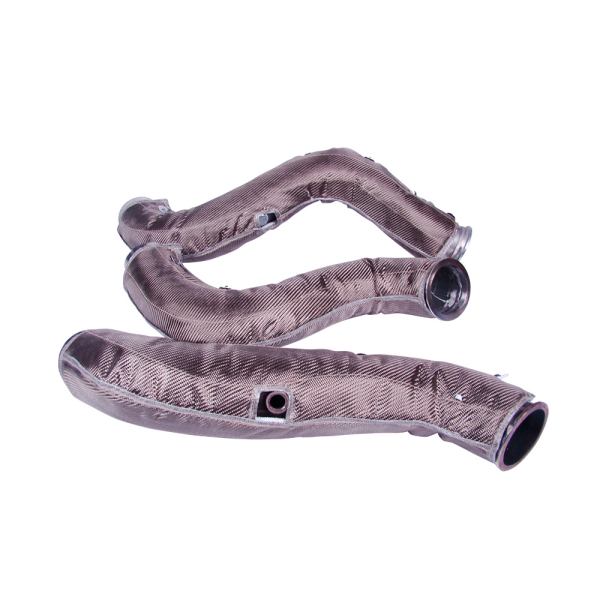

بطانية عزل العادم هي غطاء عازل حراري متعدد الطبقات قابل للإزالة مصممة للف حول مكونات نظام العادم مثل:

• أنابيب العادم

• مشعبات العادم

• الشواحن التوربينية

• كاتمات الصوت

تتمثل وظيفتها الأساسية في تحتوي على حرارة إشعاعية ، وتقلل درجة حرارة السطح الخارجي، وتحمي المعدات والأفراد القريبين
ولأنها قابلة للإزالة، فإن البطانية تسمح الفحص والصيانة وإعادة التركيب دون إجراء تعديل دائم على نظام العادم.

لماذا تُستخدم بطانيات عزل العادم

يمكن لأنظمة العادم ذات درجات الحرارة العالية أن تصل إلى درجات حرارة تشغيل أعلى من 500-1000 درجة مئوية بدون عزل مناسب، يمكن أن تؤدي الحرارة الإشعاعية الزائدة إلى:

• زيادة خطر الحروق والحرائق

• تلف الخراطيم والأسلاك والمكونات المجاورة

• ارتفاع درجات الحرارة المحيطة

• انخفاض كفاءة النظام

تُستخدم بطانيات عزل العادم عادةً من أجل:

• خفض درجة حرارة السطح عن طريق 50-90%

• تحسين سلامة مكان العمل والمعدات

• حماية المكونات الحساسة للحرارة

• احتفظ بحرارة العادم لتحسين الأداء

• استيفاء متطلبات السلامة والحماية من الحرائق

كيف تعمل بطانية عزل العادم

تعمل بطانية عزل العادم عن طريق الجمع بين المقاومة الحرارية واحتواء الحرارة من خلال البناء متعدد الطبقات:

• طبقة العزل الداخلية تحبس الحرارة وتبطئ انتقالها

• طبقة تقوية وسطى تحافظ على سمك العزل تحت تأثير الاهتزاز

• طبقة حماية خارجية يقاوم التآكل والزيوت والرطوبة والأضرار الميكانيكية

يسمح هذا الهيكل للغطاء بتوفير أداء حراري مستقر في ظل التشغيل المستمر بدرجة حرارة عالية.

بطانية عزل العادم مقابل طرق التحكم الحراري الأخرى

بطانية عازلة للعادم

• أداء عزل عالي ومتسق

• قابلة للإزالة وإعادة الاستخدام

• مناسب للاستخدامات الصناعية وفي درجات الحرارة العالية

غلاف العادم

• تكلفة أولية أقل

• دائم بمجرد التركيب

• عزل غير متساوٍ وعمر خدمة أقصر

أنظمة عزل صلبة

• كفاءة حرارية عالية

• تركيب معقد

• مرونة محدودة

للأنظمة التي تتطلب سهولة الوصول للصيانة، والمتانة، والأداء طويل الأمد تعتبر بطانيات عزل العادم عادةً الحل المفضل.

المواد الشائعة المستخدمة في بطانيات عزل العادم

يؤثر اختيار المواد بشكل مباشر على مقاومة درجات الحرارة والمتانة وعمر الخدمة.

عزل من الألياف الزجاجية

• درجة حرارة مستمرة تصل إلى 550 درجة مئوية تقريبًا

• حل فعال من حيث التكلفة

• مناسب لأنظمة العادم ذات درجة الحرارة المتوسطة

عزل من ألياف السيراميك

• درجة حرارة مستمرة تصل إلى 1260 درجة مئوية تقريبًا

• ثبات حراري ممتاز

• تُستخدم عادةً في الشواحن التوربينية وأنظمة العادم الصناعية

عزل من ألياف السيليكا

• درجة حرارة مستمرة تصل إلى 1000 درجة مئوية تقريبًا

• مرونة عالية ومقاومة للاهتزاز

• مناسب للتطبيقات ذات دورات التشغيل العالية والأداء العالي

غالباً ما يتم تخصيص تركيبات المواد بناءً على درجة حرارة التشغيل والظروف البيئية .

متى تختار بطانية عازلة قابلة للإزالة للعادم

عادةً ما يتم اختيار بطانية عازلة قابلة للإزالة للعادم عندما:

• درجات حرارة العادم مرتفعة باستمرار

• المعدات تتطلب فحصاً أو صيانة دورية.

• تُعد السلامة وحماية الأفراد أمراً بالغ الأهمية.

• تُعد المتانة على المدى الطويل أكثر أهمية من التكلفة الأولية

في العديد من الأنظمة الصناعية وأنظمة توليد الطاقة، تعتبر أغطية العزل القابلة للإزالة حلول قياسية للتحكم في الحرارة .

التطبيقات النموذجية

تُستخدم بطانيات عزل العادم على نطاق واسع في:

• الشواحن التوربينية ومشعبات العادم

• أنابيب العادم الصناعية وكاتمات الصوت

• أنظمة عادم مولدات الديزل والغاز

• عوادم محركات السفن

• معدات البناء والتعدين

قد يتطلب كل تطبيق سماكات عزل ومواد وأنظمة تثبيت مختلفة

اعتبارات التركيب والصيانة

يُعد التركيب الصحيح أمراً ضرورياً لأداء العزل الفعال:

• تأكد من تغطية الأسطح الساخنة بالكامل

• تجنب الضغط المفرط على طبقات العزل

• استخدم أنظمة التثبيت المناسبة

• افحص بشكل دوري بحثًا عن التلف أو التآكل

توفر بطانيات عزل العادم، مع التركيب الصحيح والفحص الدوري، أداء مستقر على مدى فترات الخدمة .

خفض درجة حرارة السطح

اعتمادًا على مادة العزل وسماكتها وظروف التشغيل، يمكن لبطانيات عزل العادم أن تقلل من درجات حرارة السطح عن طريق ما يقرب من 50% إلى 90% مما يحسن السلامة والتحكم الحراري بشكل كبير.

حلول بطانيات عزل العادم المخصصة

تتميز العديد من أنظمة العادم بأشكال معقدة أو ظروف تشغيل فريدة.
تسمح أغطية عزل العادم المصممة خصيصًا بما يلي:

• ملائمة دقيقة للمكونات غير القياسية

• سُمك العزل الأمثل

• اختيار مواد العزل المناسبة والأغطية الخارجية

يتم تطوير الحلول المخصصة عادةً بناءً على الرسومات أو العينات أو معايير التشغيل .

كيفية اختيار بطانية العزل المناسبة للعادم

عند اختيار غطاء عازل للعادم، ضع في اعتبارك ما يلي:

• درجة حرارة التشغيل المستمرة والقصوى

• التعرض البيئي (النفط، الرطوبة، المواد الكيميائية)

• الاهتزاز والحركة الميكانيكية

• متطلبات التركيب والصيانة

مطابقة تصميم العزل مع ظروف التشغيل الحقيقية أمر ضروري للموثوقية على المدى الطويل.

الأسئلة الشائعة

ما هو استخدام بطانية عزل العادم؟

تُستخدم بطانية عزل العادم لتقليل درجة حرارة السطح، واحتواء الحرارة الإشعاعية، وتحسين السلامة حول مكونات العادم ذات درجة الحرارة العالية.

ما مقدار انخفاض درجة حرارة السطح الذي يمكن أن توفره بطانية عزل العادم؟

اعتمادًا على مادة العزل وظروف التشغيل، يمكن عادةً خفض درجات حرارة السطح عن طريق من 50% إلى 90% .

هل بطانية عزل العادم أفضل من غلاف العادم؟

بالنسبة لمعظم التطبيقات الصناعية ذات درجات الحرارة العالية، توفر بطانية عزل العادم أداء أكثر اتساقًا، ومتانة أفضل، وصيانة أسهل من غلاف العادم.

ما هي المواد الشائعة الاستخدام في بطانيات عزل العادم؟

تشمل المواد الشائعة الألياف الزجاجية، والألياف الخزفية، وألياف السيليكا، ويتم اختيارها بناءً على متطلبات درجة الحرارة وظروف التطبيق.

هل يمكن إزالة وإعادة استخدام أغطية عزل العادم؟

نعم. تم تصميم معظم أغطية عزل العادم بحيث تكون قابلة للإزالة وإعادة الاستخدام، مما يسمح بالفحص والصيانة دون إتلاف نظام العادم.

هل أغطية عزل العادم مناسبة للشواحن التوربينية؟

نعم. تُستخدم أغطية عزل العادم على نطاق واسع للشواحن التوربينية ومكونات العادم المتعلقة بالتوربينات حيث يكون احتواء الحرارة أمرًا بالغ الأهمية.

كم يدوم عمر غطاء عازل العادم؟

يعتمد العمر الافتراضي على درجة الحرارة والبيئة وظروف الاستخدام. في التطبيقات الصناعية، يدوم غطاء عزل العادم عالي الجودة عادةً عدة سنوات مع التركيب والفحص المناسبين.

أ بطانية عازلة للعادم يُعدّ هذا حلاً عملياً وموثوقاً للتحكم في حرارة العادم الشديدة في نطاق واسع من التطبيقات. ويمكن لاختيار المواد والتصميم والتركيب المناسبين أن يُحسّن بشكل كبير من السلامة والكفاءة ومتانة المعدات.

يُقدّم هذا الدليل أساسًا لفهم واختيار أغطية عزل العادم بناءً على ظروف التشغيل الفعلية. بالنسبة للتطبيقات المحددة أو المتطلبات الخاصة، يُوفّر غطاء عزل العادم المصمم باحترافية الأداء الأمثل على المدى الطويل.
