درع حرارة جدار الحماية: المواد، التغطية، وتصميم الألواح المخصصة

Oct 03, 2026

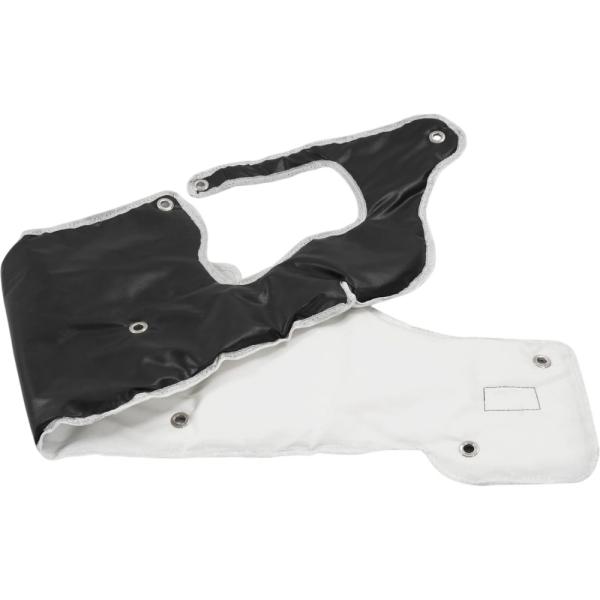

حاجز الحماية الحرارية لجدار الحماية هو حاجز حراري يُركّب على الحاجز الفاصل بين حجرة المحرك واللوحة الأمامية لتقليل وصول الحرارة إلى اللوحة والمنطقة خلفها. ولا تقتصر وظيفته على تغطية أكبر مساحة ممكنة فحسب، بل إن التغطية الفعّالة تكمن في المنطقة المعرضة لمصدر الحرارة، مع ضرورة أن يضمن التصميم النهائي عمل موانع التسرب وأجهزة التحكم والموصلات ونقاط الصيانة بكفاءة.

نادراً ما يكون تركيب جدار الحماية موحداً. قد يحتاج الجزء الواقع خلف أنبوب التصريف إلى معالجة مختلفة عن الحاجز العلوي. كما يتطلب ممر الأسلاك فتحة مضبوطة، ويجب أن تبقى لوحة الوصول القابلة للإزالة قابلةً للإزالة. ينبغي تحديد هذه التفاصيل قبل اختيار مادة عزل جدار الحماية.

توريدات BSTFLEXأغطية وحصائر عازلة للحرارةلحماية السيارات من الحرارة. بالنسبة لدرع الحماية الحرارية المخصص لجدار الحماية، تبدأ العملية برسم تخطيطي للتغطية ومتطلبات التشغيل، يليه اختيار مادة التصنيع وطريقة التثبيت.


إنشاء خريطة تغطية جدار الحماية

استخدم صورة أو رسمًا من جهة المحرك لتقسيم الحاجز إلى مناطق حرارية ومناطق يجب أن تبقى خالية. أضف موقع المكونات الساخنة المجاورة إلى نفس الرسم. لا يُظهر رسم لوحة الهيكل وحده سبب حاجة جزء من الدرع إلى عناية أكبر من غيره.

المناطق المواجهة للعادم

حدد الأجزاء المواجهة لمشعب العادم، أو غلاف توربين الشاحن التوربيني، أو أنبوب العادم. سجل مواقعها النسبية وأصغر مسافة متوقعة بينها أثناء التشغيل. تحقق من التخطيط من خلال الحركة المسموح بها للمحرك والعادم، ليس فقط عندما يكون كل شيء باردًا وثابتًا.

يجب أن يغطي تصميم الدرع المنطقة المعرضة للحرارة دون ملامستها لمصدرها. في حال عدم كفاية المساحة، يُرجى تعديل التصميم الهندسي أو طريقة التركيب. لا يُغني تصنيف درجة حرارة الألياف الأعلى عن توفير مساحة كافية.

فتحات الأسلاك والتوجيه وخطوط السوائل

حدد فتحات تثبيت الأسلاك، وأغطية عمود التوجيه، ووصلات السخان، وممرات الكابلات، وأي فتحات أخرى. يجب أن يكون الحاجز خاليًا من العوائق حول هذه الأجزاء حتى لا يُزيح مانع التسرب، أو يُحمّل موصلًا، أو يُعيق حركة أي جزء.

لا يُعدّ قطع واقي الحرارة بديلاً عن حلقة التثبيت أو وصلة الحاجز المحكمة الإغلاق. وبالمثل، فإنّ مدّ ورقة عاكسة فوق فتحة تالفة لا يُصلح جدار الحماية. يجب معالجة العيوب في اللوحة ومكونات منع التسرب الخاصة بها بشكل منفصل.

لوحات الوصول ومناطق التثبيت

أظهر الأغطية، والمثبتات، وبطاقات التعريف، ونقاط الفحص التي يجب أن تظل في متناول اليد. حدد أيضًا مكان تثبيت أو ربط الدرع. قد يبدو الشكل الكبير المتصل بسيطًا في الرسم، ولكنه يصبح غير عملي بمجرد تركيب المعدات المحيطة.

firewall heat shield

حافظ على فصل الحماية الحرارية عن سلامة جدار الحماية.

يشمل مصطلح عزل جدار الحماية عدة معالجات مختلفة. فالعزل العاكس من جهة المحرك يعالج التعرض للإشعاع قبل وصوله إلى الحاجز. أما عزل المقصورة فيعالج انتقال الحرارة داخلها. بينما تُستخدم طبقات التحكم في الضوضاء لغرض آخر، وتتطلب مواصفات أداء خاصة بها.

في حالة التصميم العاكس لجانب المحرك، يكون السطح العاكس المكشوف مواجهًا لمصدر الإشعاع. أما الطبقة العاكسة المغطاة بزخارف أو المضغوطة على سطح صلب آخر فلا تؤدي وظيفة الحاجز الإشعاعي نفسها. لذا، لا ينبغي تحديد المواد المخصصة للاستخدام في حجرة المحرك تلقائيًا كبطانة داخلية مكشوفة.

لا تُحدد أيٌّ من هذه الأوصاف تصنيفًا لمقاومة الحريق. لا يُستدل على احتواء اللهب أو منع تسرب الدخان أو الامتثال لمتطلبات المركبة من درجة حرارة الألياف أو معامل انعكاسها. لا يُغني واقي الحرارة الإضافي لجدار الحماية عن الحاجز الأصلي أو موانع التسرب المطلوبة له؛ ويتطلب أي شرط يتعلق بأداء مقاومة الحريق دليلًا منفصلًا للتجميع المحدد.

firewall heat shield

اختر تصميم الدرع الحراري الكامل لجدار الحماية

قارن بين الطبقة الخارجية، والطبقة النسيجية أو العازلة، ونظام التغليف، وطريقة التثبيت. قد تختلف مادتان لهما أسطح عاكسة متشابهة في السماكة والمرونة ومتطلبات الربط. اطلب تفاصيل التركيب الدقيق للمنتج المُورَّد.

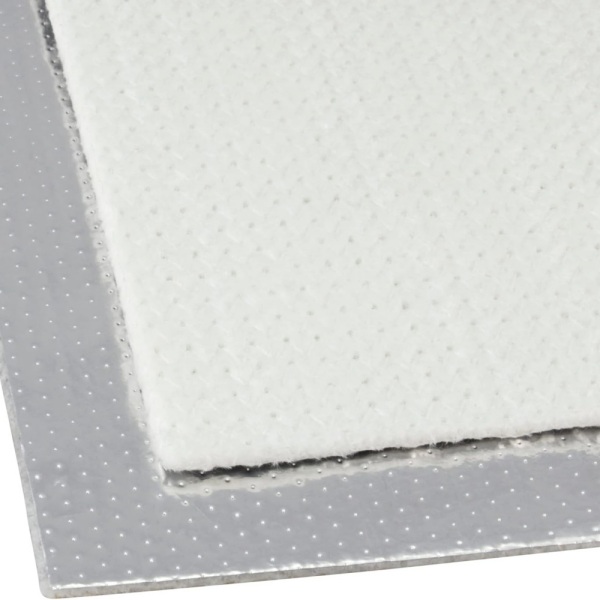

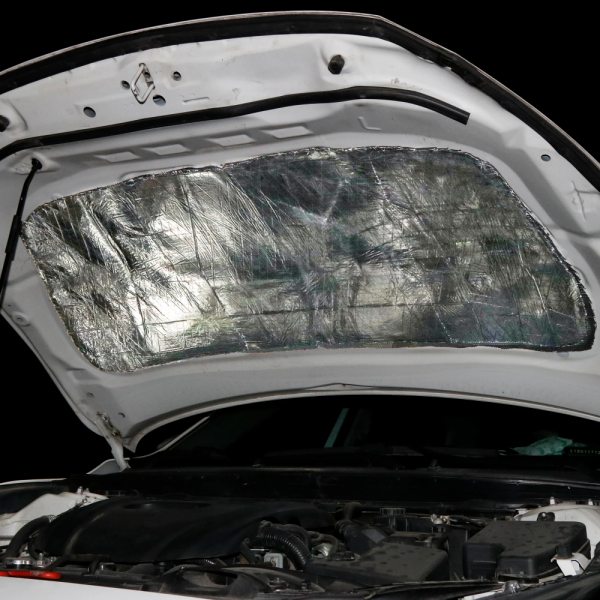

الألياف الزجاجية المغطاة بالألومنيوم لألواح الألواح الملصقة

الحصيرة عازلة للحرارة من الألياف الزجاجية والألومنيوم مدعومة بمادة لاصقةيجمع هذا المنتج بين واجهة من الألومنيوم وطبقة من الألياف الزجاجية وطبقة لاصقة خلفية. وهو يوفر خيارًا أوليًا لقص الأجزاء حسب المقاس على لوحة مناسبة.

بالنسبة لتطبيقات الجدران العازلة للحريق، تأكد من كيفية امتداد المادة مع الأضلاع والتجاويف، ومكان إمكانية التلامس الكامل للمادة اللاصقة، وما إذا كان السُمك النهائي يترك مساحة كافية حول الأجزاء المجاورة. يجب أن تشمل الموافقة الرقائق والمادة اللاصقة، وليس طبقة الألياف الزجاجية وحدها.

السيليكا المغطاة بالألومنيوم حيث يتم تحديد ركيزة من السيليكا

الحاجز عازل حراري من السيليكا والألومنيوم مدعوم بمادة لاصقةيستخدم هذا المنتج ركيزة من السيليكا المنسوجة مع سطح عاكس. ويمكن مراجعته للمشاريع التي تتطلب السيليكا في تركيب المواد.

لا يؤدي تغيير الركيزة تلقائيًا إلى زيادة درجة الحرارة المسموح بها لسطح التلامس اللاصق. حدد التعرض المستمر، وفترات الذروة القصيرة، والظروف عند اللوحة المُلصقة قبل اختيار الجزء النهائي.

أراميد مطلي بالألومنيوم لترتيب تركيب محدد بشكل منفصل

كما تقدم BSTFLEXحاجز حراري من الأراميد المطلي بالألومنيومبالنسبة للتطبيقات التي تشمل حماية الجدران المقاومة للحريق. وهذا يمنح المشروع خيارًا آخر للركيزة دون افتراض أن كل حاجز مقاوم للحريق يجب أن يستخدم الألياف الزجاجية أو السيليكا.

حدد طريقة التثبيت المقترحة ودعامة الحواف المطلوبة عند طلب هذا المنتج. لا تفترض أن له نفس الطبقة اللاصقة أو نظام التغليف أو طريقة التركيب المستخدمة في السجاد ذي الطبقة اللاصقة.

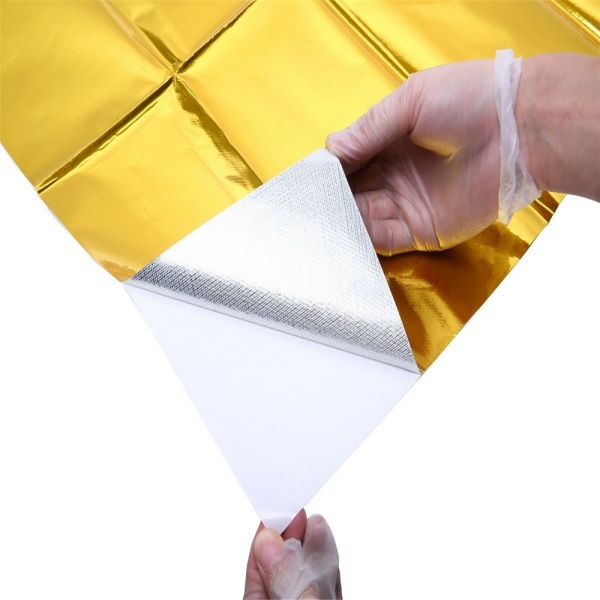

ورقة عاكسة ذهبية لتغطية موضعية

أنورقة عاكسة للحرارة ذهبية اللون ذات ظهر لاصقيمكن النظر في استخدامها عندما تكون هناك حاجة إلى طبقة عاكسة رقيقة على جدار عازل مناسب أو سطح حاجز. ويختلف دورها عن دور الحصيرة العازلة السميكة.

لا يُعدّ المظهر الذهبي معيارًا عالميًا لتقييم الأداء. قارن بين المواصفات الموثقة للبنية، وحدود درجة الحرارة، ونتائج التركيب، بدلًا من اختيار المادة بناءً على لونها. تأكد من حدّ السطح العاكس بشكل منفصل عن حدّ المادة اللاصقة.

firewall heat shield

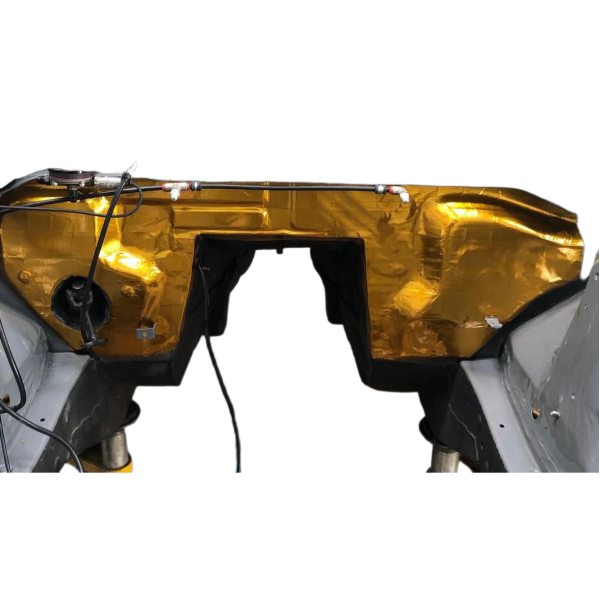

حدد نمط القطع حول السيارة، وليس فقط اللوحة.

يجب تحديد أبعاد وسادة عزل جدار الحماية من الحريق باستخدام نقاط مرجعية قابلة للتكرار. حدد مواقع الثقوب المهمة بناءً على بيانات مرجعية متفق عليها بدلاً من الاعتماد على حافة غير منتظمة. يجب مراعاة اتجاه الرؤية بحيث لا يمكن الخلط بين الجانب المواجه للمحرك والجانب المواجه للمقصورة.

قد تتطلب تصميمات القيادة على اليسار والقيادة على اليمين مخططات وفتحات مختلفة. تعامل معها كرسومات منفصلة حتى يتم التأكد من ملاءمتها؛ فالشكل المعكوس لا يُعدّ تلقائيًا نسخة ثانية معتمدة.

تفاصيل الرسم معلومات لتحديد
حدود التغطية المناطق المحمية، والمناطق الخارجية، والمناطق التي يجب أن تبقى مكشوفة.
توجيه القطعة السطح المواجه للمحرك، عرض التركيب، نوع المركبة وتعديل الرسم.
الفتحات والمسافات مواقع الحلقات المعدنية، وفتحات الخدمة، ومسافات الخلوص للأجزاء المتحركة، والتفاوتات الموضعية الحرجة.
ميزات الملحقات نقاط التثبيت المعتمدة، وأسطح الربط المسموح بها، وأي مناطق يجب أن تبقى خالية من المواد اللاصقة.
الأقسام والحواف قطع منفصلة، ​​درزات أو تداخلات معتمدة، معالجة الحواف المكشوفة، وأقصى سمك موضعي.
مراجع الفحص الأبعاد وميزات الملاءمة المستخدمة للموافقة على العينة وفحص أجزاء الإنتاج.

بي إس تي فليكسحصائر عاكسة للحرارة مقطوعة حسب الطلبتوفير مسار من مادة الصفائح إلى مخطط محدد. تتم مراجعة جدوى القطع والمقاطع الضيقة ومتطلبات الدعم الموضعي في ضوء المادة المختارة وعملية التحويل.


خطط لتسلسل التجميع قبل الموافقة على الشكل

حدد ما إذا كان سيتم تركيب الحاجز على لوحة هيكل السيارة مباشرةً أم بعد تركيب المحرك والأسلاك والمعدات الأخرى. قد يكون من المستحيل وضع مخطط مناسب أثناء تجميع الهيكل في مكانه أثناء عملية التحديث دون إزالة المكونات المحيطة.

في حال وجود قيود على الوصول، يُنصح بفصل الأجزاء وترتيب تركيبها بشكل محدد. يُفضل إبقاء الوصلات بعيدة عن الفتحات الحيوية قدر الإمكان، وتحديد أي تداخلات بدلاً من السماح للفنيين بإنشائها بشكل مختلف في كل مركبة. تحقق من سُمك الوصلات مقارنةً بالمساحة المتاحة.

بالنسبة للأجزاء المُلصقة، تحقق من نوع الطلاء أو الطبقة الواقية، وحالتها، ودرجة الحرارة المتوقعة عند سطح التلامس مع المادة اللاصقة. أما بالنسبة للأجزاء المُثبّتة، ​​فاستخدم دعامة معتمدة، وقيم الحمل عند نقاط التثبيت. قد تُساعد أدوات التثبيت الإضافية في تثبيت جزء ما، لكنها لا تجعل المادة اللاصقة المُسخّنة بشدة أو الرقائق غير المستقرة مناسبة للاستخدام.

تُغطى أسئلة الترابط التفصيلية فيدليل اختيار لاصق واقي الحرارة القابل للتقشير واللصقأما بالنسبة لتصميم جدار الحماية، فإن الشرط الإضافي هو أن تظل الأختام والموصلات وأغطية الخدمة قابلة للاستخدام بعد تركيب الحاجز.

firewall heat shield

تخطيط توضيحي: افصل المنطقة الساخنة عن منطقة الخدمة

تخيل حاجزًا مزودًا بأنبوب تصريف بالقرب من أحد جوانبه، وموصل أسلاك مركزي، وغطاء قابل للإزالة فوقه. هذا مثال تصميمي، وليس تكوينًا لمركبة تم اختباره.

تتمثل إحدى طرق التقييم في تخصيص قسم مواجه للعادم، وفتحة مضبوطة حول مانع تسرب الموصل، ومعالجة منفصلة للغطاء القابل للإزالة. يتيح هذا الترتيب تقييم مادة الجانب الساخن وملحقاته دون الحاجة إلى لصق طبقة واحدة متصلة عبر جميع أجزاء الخدمة.

لا يُثبت هذا المثال أن الدرع المُجزأ أفضل دائمًا، بل يُبين سبب ضرورة تصميم مخطط المادة وخطة التثبيت وسهولة الوصول للصيانة معًا. تأكد من التغطية والملاءمة على التركيب الفعلي.


الموافقة على تجميع جدار الحماية وفقًا لمعايير قابلة للقياس

حدد نقاط القياس قبل الاختبار. قد تشمل هذه النقاط، بحسب الهدف، لوحة جانب المحرك، أو سطح التلامس اللاصق، أو الحاجز الجانبي للمقصورة، أو أي مكون مجاور حساس للحرارة. لا ينبغي اعتبار درجة حرارة موقع واحد مؤشراً على جميع درجات الحرارة في المواقع الأخرى.

استخدم ظروف تشغيل مماثلة عند تقييم أي تغيير: الظروف المحيطة، وحمل المحرك، وتدفق الهواء، ومدة الاختبار، وفترة ما بعد الإيقاف. حدد درجة الحرارة المسموح بها في الموقع المحدد بدلاً من الاعتماد على ادعاء غير محدد بانخفاض حرارة المقصورة.

افحص القطعة بعد إجراء التقييم الحراري وتقييم المتانة المتفق عليهما. تحقق من وجود أي انفصال في الطبقات، أو علامات تلامس، أو تلف في الفتحات، أو حركة في نقاط التوصيل. شغّل أدوات التحكم المتأثرة وتأكد من إمكانية صيانة أغطية الوصول والموصلات كما هو مُصمم لها.

يجب إصدار مواصفات تصميم المواد، والنمط النهائي، ومواصفات التثبيت معًا. أي تغيير في الواجهة، أو الطبقة الخلفية، أو الطلاء، أو المخطط، أو موضع فتحة العادم القريبة، يستدعي مراجعة شروط الموافقة المتأثرة.


اطلب واقي حراري مخصص لجدار الحماية

بالنسبة لمصنعي المعدات الأصلية للسيارات، وموردي المكونات، ومصنعي المعدات، يجب أن يشرح طلب تقديم العروض عملية التركيب بدلاً من الاكتفاء بطلب مخطط درجة الحرارة العالية. يرجى إرسال مخطط جانب المحرك، وصور فوتوغرافية، وموقع مصدر الحرارة، والحد الأدنى للمسافة التشغيلية، ودرجة الحرارة المستهدفة للمنطقة المحمية.

أدرج سمك المادة المقترح، ونوع سطح التركيب، وطريقة التثبيت المفضلة، والفتحات المطلوبة. حدد أنواع المركبات، وقيود الخدمة، وكمية العينة، والطلب المتوقع على الإنتاج. صنّف الأبعاد أو قيم الأداء غير المحددة كبنود تطوير بدلاً من عرضها كمواصفات معتمدة.

بإمكان BSTFLEX مراجعة الطلب من خلالخدمات تصنيع مواد العزل الحراري وتوريد المعدات الأصليةيمكن مناقشة الألواح والصفائح المقطوعة والقطع المشكلة وفقًا لمتطلبات البناء والرسم المختارة.

أرسل رسمًا توضيحيًا لدرع الحماية الحرارية لجدار الحماية الخاص بك لمراجعة المواد والحصول على عرض سعر.. توفر العينة المتفق عليها الأساس للتحقق من التغطية والتركيب والأداء الحراري قبل إصدار مواصفات الإنتاج.


أسئلة حول واقي الحرارة لجدار الحماية

هل يحتاج جدار الحماية بأكمله إلى نفس مادة العزل؟

ليس بالضرورة. حدد أولاً ظروف التعرض والتركيب. قد تستخدم بعض المشاريع بنية واحدة في جميع أنحائها، بينما قد تحتاج مشاريع أخرى إلى حماية موضعية أو أقسام خدمة منفصلة. اختر الترتيب بناءً على المتطلبات الحرارية، وتحقق من صحة التصميم النهائي.

هل يمكن لغطاء حراري عاكس أن يسد فتحة الأسلاك؟

لا. لا ينبغي استبدال وصلة التثبيت أو الغطاء أو الحاجز المحكم المحدد بشكل صحيح بورق مقطوع. حافظ على وظيفة نظام الإحكام الأصلي، وأبقِ الحاجز خاليًا من الأجزاء المتحركة أو التي تتطلب الوصول إليها.

هل واقي الحرارة لجدار الحماية هو نفسه وسادة عزل الصوت لجدار الحماية؟

لا. تشير الأوصاف إلى أهداف أداء مختلفة. يحتاج العلاج المدمج إلى دليل على كل من وظائفه الحرارية والصوتية، بالإضافة إلى ملاءمته لمكان التركيب المقصود.

هل يمكن أن يتناسب نمط جدار الحماية المقطوع بالقالب مع عدة إصدارات من المركبات؟

لا يتم ذلك إلا بعد التحقق من المخططات ذات الصلة. قد يؤثر موضع عجلة القيادة، ومسار الأسلاك، ووصلات التدفئة، والمعدات الاختيارية على الفتحات أو التغطية المطلوبة. حدد الإصدارات المطبقة على الرسم المعتمد.
