شبكة سلكية محبوكة لمنفاخ العادم وأنابيب العادم المرنة

تُستخدم شبكة الأسلاك المحبوكة على نطاق واسع في منافيخ العادم، وأنابيب العادم المرنة، وفواصل العادم، وغيرها من تجميعات توصيل العادم المرنة حيث يجب أن يتحمل المكون الاهتزاز والتمدد الحراري والحركة المتكررة والاتصال الميكانيكي.

بخلاف شبكة الأسلاك المنسوجة أو الأكمام التقليدية المصنوعة من الفولاذ المقاوم للصدأ المضفر، تتكون شبكة الأسلاك المحبوكة من حلقات متصلة من أسلاك الفولاذ المقاوم للصدأ. يسمح هذا الهيكل الحلقي للشبكة بالانضغاط والتمدد والالتفاف حول الأسطح المنحنية والتحرك مع مكونات العادم دون أن تصبح عائقًا صلبًا.

بالنسبة لتطبيقات عادم السيارات والصناعات، يمكن تركيب الشبكة حول منفاخ، ووضعها أسفل جديلة خارجية، ودمجها في هيكل فصل أو تصنيعها كغلاف أنبوبي منفصل وفقًا لتصميم نظام العادم الخاص بالعميل.

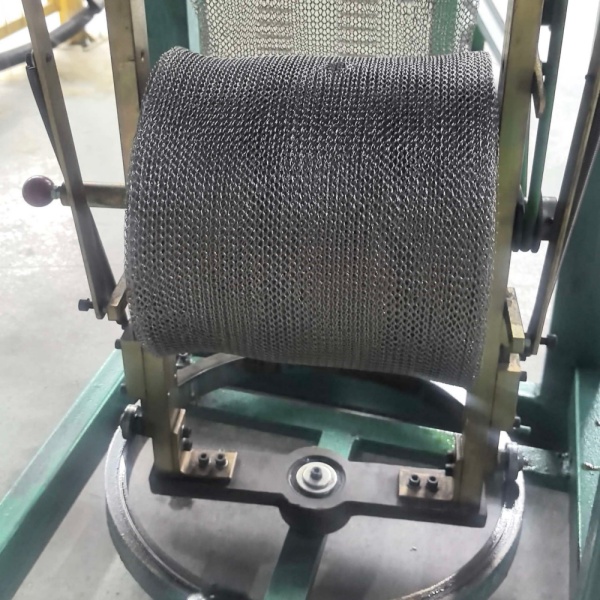

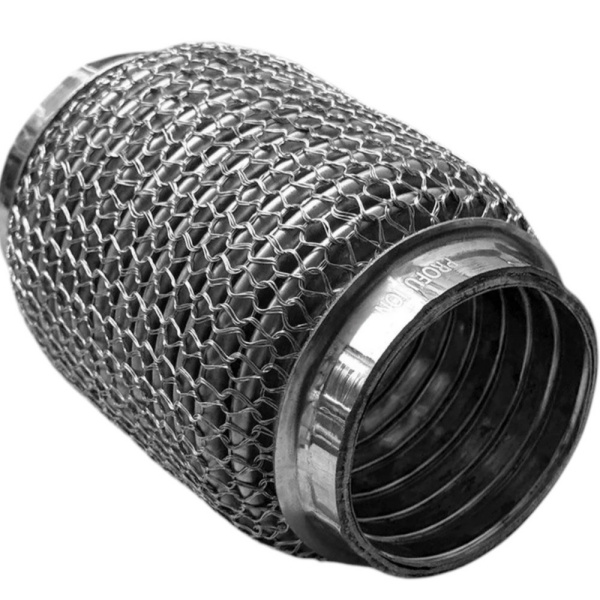

شركة بي إس تي فليكس للتصنيعأكمام شبكية من أسلاك الفولاذ المقاوم للصدأ المحبوكةتُستخدم هذه المنتجات في صناعة أنابيب العادم المرنة، وأنابيب العادم المرنة، وفواصل عادم السيارات. ويمكن تخصيص قطر السلك، وقطر الغلاف، ونوع الفولاذ المقاوم للصدأ، وكثافة الشبكة، وعدد خيوط السلك، والطول النهائي لمشاريع تصنيع المعدات الأصلية.

أين تُستخدم شبكة الأسلاك المحبوكة في مجموعة أنابيب العادم المرنة؟

لا يوجد تصميم موحد عالمي لأنابيب العادم المرنة. تستخدم منصات المركبات المختلفة وتصميمات المحركات ومصنعي أنظمة العادم تركيبات مختلفة من المنافيخ والجدائل والبطانات والشبكات المحبوكة.

قد تحتوي مجموعة أنابيب العادم المرنة النموذجية على عدة طبقات معدنية:

وفي تصميم آخر، يمكن تركيب الكم الشبكي المحبوك مباشرة حول المنفاخ دون الحاجة إلى جديلة خارجية إضافية.

يعتمد الوضع الصحيح للشبكة على الوظيفة الميكانيكية المطلوبة من وصلة العادم الكاملة. ولهذا السبب، يُنصح عادةً باختيار الشبكة المحبوكة لمنفاخ العادم بالتزامن مع تصميم أنبوب العادم المرن ككل، بدلاً من اختيارها كمكون منفصل.

لماذا تحتاج أنابيب العادم إلى طبقة شبكية معدنية مرنة

صُممت أنابيب العادم لامتصاص الحركة بين المحرك ونظام العادم. أثناء تشغيل المركبة، قد تتعرض هذه الأنابيب لأنواع مختلفة من الإزاحة في الوقت نفسه.

• اهتزاز المحرك
• نبضات العادم
• الاهتزازات الناتجة عن الطريق
• التمدد الحراري
• الضغط والتمدد المحوري
• الحركة الجانبية
• عدم محاذاة الزاوية
• دورات حرارية متكررة بدء وإيقاف

قد يعيق الغطاء المعدني الصلب هذه الحركة. لذا، يُعدّ النسيج الشبكي المصنوع من الفولاذ المقاوم للصدأ مناسبًا لأن هيكله الحلقي يتشوه مع المنفاخ.

وهذا يسمح للشبكة بالبقاء على اتصال مع التجميع مع السماح في الوقت نفسه بحركة متحكم بها.

كيف تساعد شبكة الأسلاك المحبوكة في التحكم بالاهتزازات

إحدى الخصائص المهمة للشبكة المحبوكة هي العدد الكبير من نقاط التلامس بين الأسلاك التي تم إنشاؤها بواسطة الحلقات المحبوكة.

عندما يهتز نظام العادم، قد تتحرك الحلقات الفردية قليلاً بالنسبة للحلقات المجاورة. وهذا يُولّد احتكاكاً بين أسطح أسلاك الفولاذ المقاوم للصدأ، مما يُساعد على تبديد جزء من الطاقة الميكانيكية الناتجة عن الاهتزاز.

تعتمد كمية التخميد على عدة عوامل، بما في ذلك:

• قطر السلك
• عدد الأسلاك المحبوكة معًا
• كثافة الشبكة
• ضغط الشبكة
• قطر الغلاف
• فولاذ مقاوم للصدأ
• موضع التركيب
• التفاعل مع المنفاخ والضفيرة الخارجية

لهذا السبب، قد يتصرف كمان شبكيان محبوكان لهما نفس القطر الخارجي بشكل مختلف تمامًا إذا كان حجم السلك أو كثافة الحياكة مختلفًا.

حماية سطحية لمنفاخ العادم

صُممت المنافيخ الرقيقة المصنوعة من الفولاذ المقاوم للصدأ لتكون مرنة، ولكن الاحتكاك المتكرر بالمكونات المعدنية المحيطة بها يمكن أن يساهم في التآكل.

يمكن لطبقة من شبكة سلكية محبوكة أن تعمل كواجهة ميكانيكية مرنة حول المنفاخ. تساعد هذه الشبكة على فصل سطح المنفاخ عن الطبقات المجاورة وتوزيع التلامس على مساحة أكبر.

يمكن أن تكون هذه الوظيفة مفيدة بشكل خاص عندما يتم دمج المنفاخ مع جديلة خارجية من الفولاذ المقاوم للصدأ أو هيكل تقييد معدني آخر.

شبكة سلكية محبوكة وحركة منفاخ

يعتمد أداء وصلة العادم المرنة على السماح للمنفاخ بالتحرك ضمن نطاق التصميم المقصود.

يمكن أن يستوعب الكم الشبكي المحبوك ذو المواصفات الصحيحة ما يلي:

• الضغط المحوري
• الامتداد المحوري
• الحركة الشعاعية
• إزاحة زاوية محدودة
• دورات اهتزاز متكررة

ومع ذلك، لا ينبغي اختيار الشبكة بناءً على قطر الكم فقط.

قد يؤدي الهيكل المحبوك الكثيف للغاية أو المحكم للغاية إلى تقييد الحركة، في حين أن الشبكة الفضفاضة للغاية قد لا توفر التفاعل الميكانيكي المقصود مع مكون العادم.

يتطلب التصميم الصحيح تحقيق توازن بين المرونة والكتلة المعدنية وكثافة الشبكة والملاءمة الأبعاد.

شبكة سلكية محبوكة مقابل جديلة من الفولاذ المقاوم للصدأ

غالباً ما يتم الخلط بين شبكة الأسلاك المحبوكة والجدائل المصنوعة من الفولاذ المقاوم للصدأ لأن كليهما يمكن أن يظهر على الجزء الخارجي من أنبوب العادم المرن.

يتم إنتاجها من خلال عمليات تصنيع مختلفة وعادة ما يكون لها سلوك ميكانيكي مختلف.

في العديد من تصميمات أنابيب العادم المرنة، لا تُعتبر الشبكة المحبوكة والجدائل المصنوعة من الفولاذ المقاوم للصدأ منتجات متنافسة. بل يمكن استخدامهما معًا لأن كل بنية تُساهم بخصائص ميكانيكية مختلفة.

شبكة محبوكة ثلاثية الأسلاك لتطبيقات العادم

تستطيع شركة BSTFLEX تصنيع شبكة محبوكة باستخدام أسلاك متعددة من الفولاذ المقاوم للصدأ يتم إدخالها في عملية الحياكة في وقت واحد.

أحد أهم الإنشاءات هوشبكة محبوكة ثلاثية الأسلاك، حيث يتم تغذية ثلاثة أسلاك من الفولاذ المقاوم للصدأ بشكل متوازٍ وربطها معًا في نفس بنية الحلقة.

بالمقارنة مع بنية الحياكة أحادية السلك المماثلة، تحتوي الشبكة ثلاثية الأسلاك على المزيد من المواد المعدنية داخل كل حلقة محبوكة.

قد يكون هذا مفيدًا عندما يتطلب مصنع مكونات العادم بنية شبكية أكثر صلابة، أو كتلة معدنية أكبر، أو خصائص ضغط مختلفة.

يجب اختيار عدد أسلاك التوصيل وفقًا لمتطلبات التجميع. فزيادة عدد الأسلاك لا تعني بالضرورة أداءً أفضل في جميع أنظمة العادم.

بإمكان BSTFLEX تخصيصهاشبكة محبوكة ثلاثية الأسلاك لمنفاخ العادموفقًا لرسومات العميل أو العينات الموجودة.

كيف يؤثر قطر السلك على سلوك الشبكة

يُعد قطر السلك أحد أهم المتغيرات في تصميم شبكة التهوية المحبوكة.

ينتج سلك الفولاذ المقاوم للصدأ الأكثر سمكًا بشكل عام هيكلًا معدنيًا أكثر صلابة وثقلًا، بينما يمكن أن ينتج السلك الأدق شبكة أخف وزنًا وأكثر مرونة.

يؤثر قطر السلك على:

• صلابة الشبكة
• وزن الشبكة
• مرونة الحلقة
• مقاومة الانضغاط
• مساحة التلامس السطحي
• مقاومة التآكل
• سُمك الكم النهائي

لذلك ينبغي مراعاة قطر السلك جنبًا إلى جنب مع كثافة الحياكة وعدد الخيوط.

قد يتصرف السلك السميك ذو النسيج المفتوح بشكل مختلف عن السلك الأدق المستخدم في بنية متعددة الخيوط كثيفة.

لماذا تُعدّ كثافة الشبكة مهمة؟

تصف كثافة الشبكة مقدار السلك المدمج في مساحة أو طول معين من الشبكة المحبوكة.

تحتوي الشبكة الأكثر كثافة عمومًا على نقاط تلامس أكثر بين الأسلاك وكتلة معدنية أكبر. وهذا قد يغير خصائص التخميد والصلابة وسلوك الانضغاط.

عادةً ما يوفر النسيج المحبوك الأكثر انفتاحًا مرونة أكبر ووزنًا أقل.

تعتمد الكثافة الصحيحة على الموضع المقصود داخل مجموعة أنابيب العادم المرنة.

على سبيل المثال، قد تتطلب الشبكة المستخدمة مباشرة حول المنفاخ بنية مختلفة عن الشبكة الموضوعة بين المنفاخ والضفيرة السلكية الخارجية.

اختيار القطر الصحيح للكم

يجب مطابقة قطر الغلاف بعناية مع القطر الخارجي لمنفاخ العادم أو الأنبوب المرن.

إذا كانت الشبكة المحبوكة صغيرة جدًا، فقد يكون من الصعب تركيبها أو قد تؤدي إلى ضغط مفرط على المنفاخ.

إذا كان الغلاف كبيرًا جدًا، فقد يكون فضفاضًا جدًا ولن يتفاعل مع التجميع كما هو مقصود.

لأغراض تطوير المعدات الأصلية، توصي BSTFLEX بتوفير ما يلي:

• القطر الخارجي للمنفاخ
• القطر الداخلي المطلوب للشبكة
• طول الكم النهائي
• الضغط المطلوب أو شرط الملاءمة
• رسم توضيحي لوصلة العادم المرنة الكاملة حيثما كان ذلك متاحًا

اختيار مادة الفولاذ المقاوم للصدأ

يتم اختيار الفولاذ المقاوم للصدأ بشكل شائع لشبكات التهوية المحبوكة لأنه يجمع بين مقاومة التآكل والقدرة على تحمل درجات الحرارة العالية والمتانة الميكانيكية.

يمكن أن تشمل خيارات المواد النموذجية الفولاذ المقاوم للصدأ 304 و 316، بينما يمكن تقييم درجات أخرى وفقًا لمتطلبات الشركات المصنعة الأصلية المحددة.

ينبغي أن يراعي اختيار المواد ما يلي:

• درجة حرارة التشغيل
• بيئة الأكسدة
• التعرض لملح الطرق
• التكثيف
• موقع نظام العادم
• العمر التشغيلي المطلوب
• مواصفات المواد الخاصة بالعميل

بالنسبة لأنظمة العادم عالية المتطلبات، يجب التأكد من اختيار المادة وفقًا للمواصفات الهندسية للعميل بدلاً من اختيارها بناءً على مقاومة التآكل العامة فقط.

شبكة محبوكة لفواصل عادم السيارات

تم تصميم فواصل العادم لتقليل انتقال حركة المحرك إلى نظام العادم في اتجاه مجرى العادم.

قد تحتاج مجموعة الفصل النموذجية إلى استيعاب الاهتزازات والحركة الزاوية والإزاحة المحورية والتمدد الحراري مع الحفاظ على مسار العادم المطلوب.

يمكن دمج الشبكة المحبوكة في هذا التجميع لأن هيكلها الحلقي يسمح بحركة متحكم بها ويخلق العديد من نقاط التلامس الاحتكاكية بين الأسلاك.

في هذا التطبيق، يعتمد أداء الشبكة بشكل كبير على تصميم وحدة الفصل الكاملة. لذا، لا ينبغي استخدام نفس مواصفات الشبكة المحبوكة تلقائيًا لكل منصة مركبة أو نظام محرك.

شبكة محبوكة لأنابيب العادم المرنة

تُستخدم أنابيب العادم المرنة عندما لا تستطيع الأنابيب الصلبة استيعاب حركة المحرك والتمدد الحراري بشكل موثوق.

بحسب التصميم، قد يجمع أنبوب العادم المرن بين:

• منفاخ مموج
• بطانة داخلية متشابكة
• جديلة سلكية خارجية
• شبكة سلكية محبوكة
• أطواق طرفية أو وصلات ملحومة

يمكن تصميم الشبكة المحبوكة لتناسب قطر المنفاخ والعمل مع الطبقات المحيطة دون منع الأنبوب المرن من أداء حركته المقصودة.

هل هو سلك مفرد أم متعدد الأسلاك في البنية المحبوكة؟

يعتمد الاختيار الصحيح على مكون العادم المستهدف.

النقطة المهمة هي أن عدد الخيوط ليس سوى متغير واحد. تشمل المواصفات الصحيحة أيضًا قطر السلك، وقطر الغلاف، وكثافة الشبكة، والطول النهائي، ونوع المادة.

كيفية تحديد شبكة الأسلاك المحبوكة لمنفاخ العادم

بالنسبة لمشروع جديد لأنبوب العادم المرن أو الأنبوب المرن، تساعد المعلومات التالية في تحديد بنية الشبكة المحبوكة المناسبة.

يُعد رسم العميل أو عينة الشبكة الموجودة مفيدًا بشكل خاص عند استبدال مكون شبكة العادم الحالي.

تطوير قائم على العينات لمصنعي أنظمة العادم

في العديد من مشاريع استبدال المعدات الأصلية، لا يمتلك العميل مواصفات كاملة للشبكة المحبوكة.

بدلاً من ذلك، قد يكون المرجع المتاح هو:

• كم شبكي موجود
• منفاخ عادم كامل
• جزء من أنبوب عادم مرن
• رسم بدون معايير حياكة

بإمكان BSTFLEX تقييم العينة المادية وتأكيد المعايير ذات الصلة مثل أبعاد الكم، وتكوين الأسلاك التقريبي، وبنية الحياكة قبل تطوير نسخة الإنتاج.

يُعد هذا النهج مفيدًا بشكل خاص لمصنعي أنظمة العادم الذين يحتاجون إلى تصميم مخصص.كم شبكي سلكي محبوك معاد تدويرهمتوافق مع منفاخ أو مفصل مرن موجود.

تطبيقات تتجاوز سيارات الركاب

لا تقتصر شبكة الفولاذ المقاوم للصدأ المحبوكة على أنظمة عادم سيارات الركاب.

قد تظهر متطلبات مماثلة لأنظمة العادم المرنة في:

• المركبات التجارية
• الشاحنات الثقيلة
• آلات البناء
• المعدات الزراعية
• أنظمة مولدات الديزل
• أنابيب عادم المحركات الصناعية
• مجموعات عادم السفن
• موصلات عادم صناعية مرنة

في كل حالة، يجب أن تتناسب الشبكة المحبوكة مع القطر ونطاق الحركة والبيئة الميكانيكية للوصلة المرنة.

لماذا لا توجد مواصفات عالمية لشبكة التهوية المحبوكة؟

تختلف وصلات العادم المرنة اختلافاً كبيراً بين منصات المركبات والشركات المصنعة.

قد لا تتمتع الشبكة التي تعمل بشكل صحيح على منفاخ واحد بالصلابة أو القطر أو الكثافة الصحيحة لتجميعة أخرى.

لذا فإن العبارات التالية مهمة:

• لا يعني السلك الأكثر سمكًا بالضرورة أداءً أفضل.
• لا توفر الشبكة الأكثر كثافة تحكمًا أفضل في الاهتزازات تلقائيًا.
• لا يُعدّ استخدام المزيد من أسلاك التوصيل الحل الأمثل دائماً.
• الكم الضيق ليس بالضرورة أفضل لحركة المنفاخ.

ينبغي التعامل مع شبكة التهوية المحبوكة كمكون هندسي ضمن الوصلة المرنة الكاملة.

شبكة سلكية محبوكة حسب الطلب لمنفاخ العادم والأنابيب المرنة

توفر شركة BSTFLEX شبكات سلكية محبوكة من الفولاذ المقاوم للصدأ مصممة خصيصًا لمصنعي أنظمة العادم في السيارات والصناعات.

يمكن أن تشمل خيارات التخصيص المتاحة ما يلي:

• فولاذ مقاوم للصدأ
• قطر السلك
• تصميم بسلك واحد أو أسلاك متعددة
• هيكل محبوك ثلاثي الأسلاك
• كثافة الشبكة
• قطر الغلاف
• الطول النهائي
• شبكة أنبوبية متصلة
• أكمام شبكية قابلة للقص حسب الطول
• التطوير القائم على العينات
• إنتاج المعدات الأصلية القائم على الرسومات

إذا كنت تقوم بتطوير منفاخ عادم أو أنبوب عادم مرن أو مجموعة فصل السيارات، فأرسل لنا الرسم أو العينة مع الأبعاد المطلوبة ومواصفات الأسلاك.

اطلب حلاً مخصصاً لشبكة العادم المحبوكة

للحصول على عرض أسعار وتقييم فني، يرجى تقديم القطر الخارجي لمنفاخ العادم، وقطر الغلاف المطلوب، وطول الشبكة، ونوع الفولاذ المقاوم للصدأ، وقطر السلك، وعدد خيوط السلك، وكثافة الشبكة، والكمية السنوية المتوقعة.

يمكن أيضًا توفير عينات من أنابيب العادم المرنة الموجودة أو عينات من الشبكة المحبوكة لأغراض التطوير.
