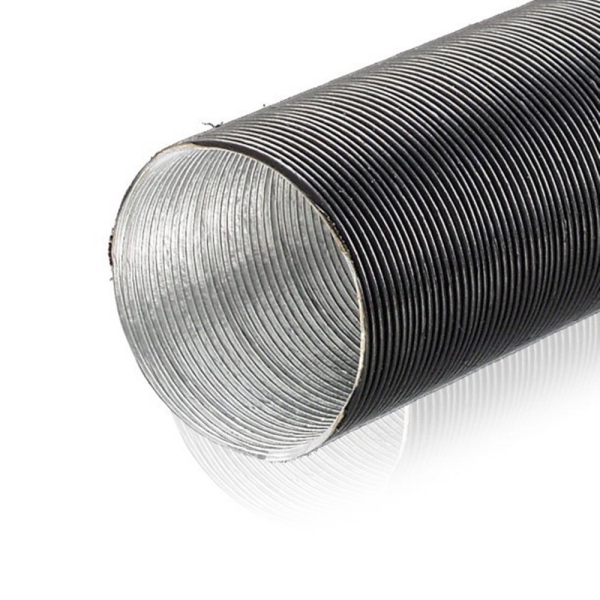

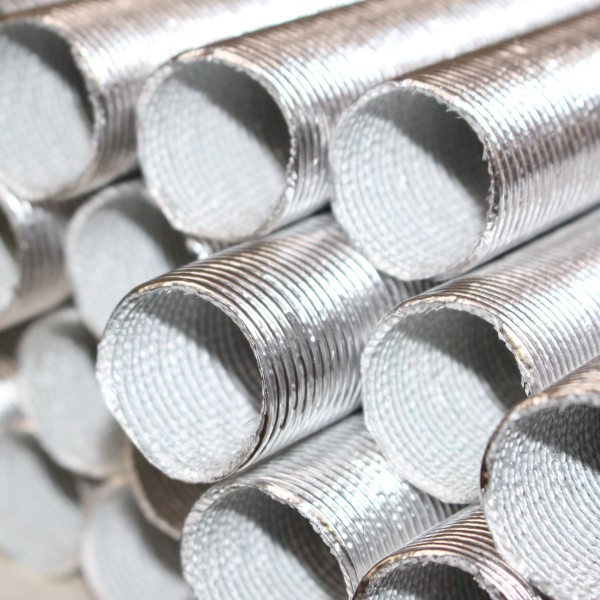

خرطوم مجرى مزيل الصقيع للسيارات ينقل الهواء المسخن أو المبرد أو النقي عبر نظام التهوية أسفل لوحة القيادة نحو منافذ مزيل المكثفات للزجاج الأمامي وفتحات المقصورة. عند تجديد المركبة أو تحويلها أو تجميعها، يجب أن يقدم الخرطوم البديل ما هو أكثر من مجرد الملاءمة بين فتحتين: إذ يجب أن يحافظ على ممر هواء مفتوح بعد التوجيه ويظل متصلاً في المساحة المحدودة خلف لوحة القيادة.
قد يطلق العملاء على المكون اسم خرطوم مزيل الصقيع، أو خرطوم مجرى سخان السيارة، أو مجرى السخان أسفل لوحة القيادة، أو خرطوم فتحة السخان أو مجرى التدفئة والتهوية وتكييف الهواء المرن للسيارات. تتداخل الأسماء، لكن مواصفات الشراء الصحيحة لا تزال اعتمد على مسار الهواء، وموصلات التزاوج، والبيئة، وبناء الجدار المطلوب.
يركز هذا الدليل على توزيع الهواء في مقصورة السيارات. وهو لا يستخدم مصطلحات خرطوم رافع الحرارة، وأنبوب عادم سخان الديزل، ومجرى مزيل الصقيع بشكل تبادلي.
أين يركب خرطوم مجرى مزيل الصقيع في المركبة؟
في نظام التدفئة والتهوية النموذجي بالهواء المندفع، يتحرك الهواء عبر مبيت السخان أو نظام التدفئة والتهوية وتكييف الهواء ويتم توجيهه بواسطة الأبواب والممرات نحو الزجاج الأمامي، أو مزيلات المكثفات للنوافذ الجانبية، أو منافذ حيز القدمين، أو مسجلات المقصورة. وبناءً على التصميم، يصل مجرى مرن بين قطاعين صلبين أو يربط مبيت توزيع الهواء بفتحة تهوية.
يمكن أن يؤدي الخرطوم المتآكل أو المنسحق إلى التأثير على توصيل الهواء في وجهته. ومع ذلك، قد ينجم الإزالة الضعيفة للمكثفات عن الزجاج الأمامي أيضًا عن انسداد المأخذ، أو عطل باب الوضع، أو عطل المروحة، أو تقييد آخر في نظام التدفئة والتهوية وتكييف الهواء. افحص النظام بالكامل قبل إرجاع مشكلة إزالة الصقيع إلى مادة المجرى.
الاستبدال أسفل لوحة القيادة
يحتاج المشتري عادةً إلى خرطوم يناسب أعناق الفتحات الحالية، ويتبع المسار الأصلي، ويمكن تركيبه دون إزالة حواف أكثر من اللازم. وتعد هندسة الموصل وطول القطع النهائي أمراً حاسماً.
تهوية مقصورة معدات التصنيع الأصلية (OEM)
يحتاج المشتري إلى بناء موثق للمجرى، ورسومات معتمدة، وهندسة مشكلة متسقة، وتجميع قابل للتكرار. وتصبح مطابقة المواد وفحص الإنتاج جزءاً من المواصفات.
خرطوم مزيل الصقيع ليس خرطوم رافع حرارة المحرك
يمكن أن يبدو هذان المنتجان متشابهين، خاصة في المركبات القديمة. لكن دوائر الهواء الخاصة بهما ليست هي نفسها. يوجه خرطوم رافع حرارة المغذي عادةً هواء المأخذ الأكثر دفئاً من منطقة السخان الغلافي لمجمع العادم نحو منقي الهواء. بينما يوزع مجرى مزيل الصقيع هواء التهوية داخل مقصورة الركاب نحو النافذة أو منفذ المقصورة.
يكون هذا التمييز مهماً عند اختيار الجدار. يُوصف BSTFLEX PAP Paper Aluminum Air Duct بآنه مخصص لتهوية المركبات الداخلية، بما في ذلك إمداد الهواء النقي لأنظمة التدفئة وتكييف الهواء. ولا ينبغي قراءة هذا البيان على أنه موافقة على مسار مكشوف في حجرة المحرك، أو خدمة غاز العادم، أو التركيبات الخارجية.
معرفة السطح الموجه للهواء

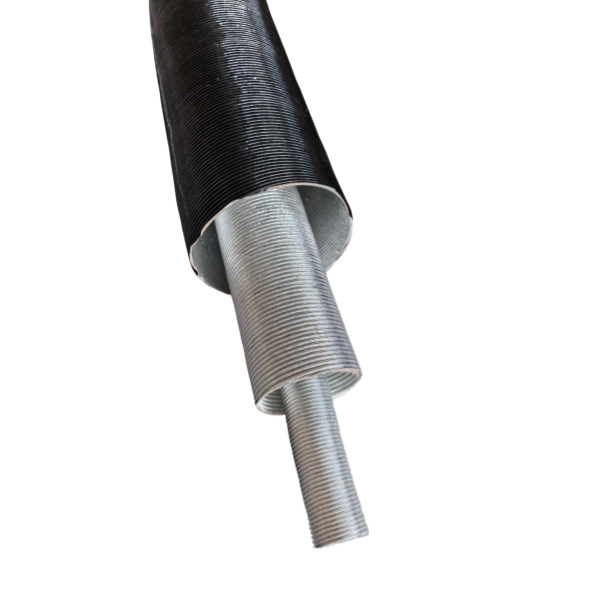

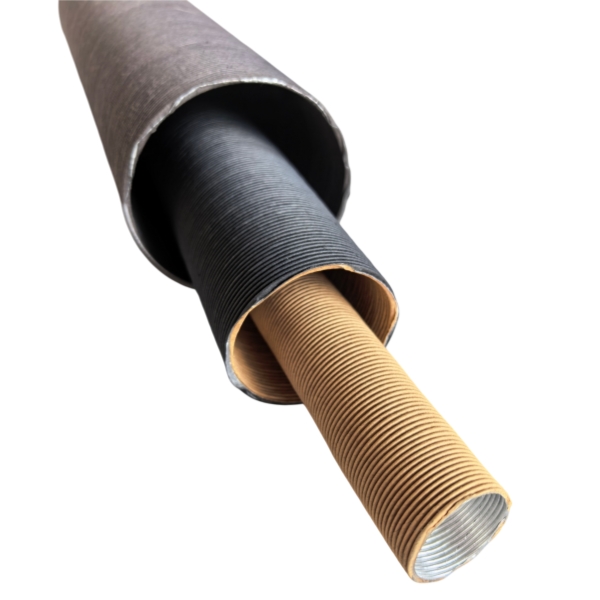

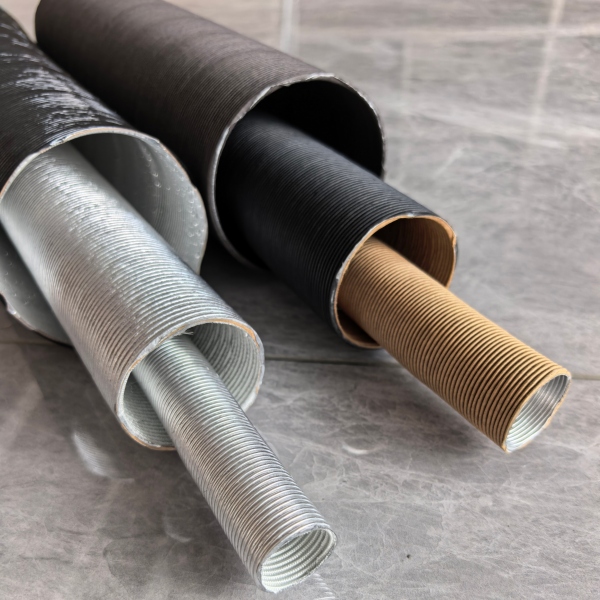

يمتلك منتجان ذوا صلة من BSTFLEX تسلسلات جدار مختلفة. يمتلك PAK Flexible Air Duct Hose ورق كرافت في الداخل، ورقائق ألومنيوم في المنتصف، وغشاء PVC أسود في الخارج. بينما يحتوي منتج PAP على ورق على كلا جانبي طبقة الألومنيوم. لذلك، قد يشير طلب مجرى أسود إلى بناء مختلف، وليس مجرد لون مختلف.
| البناء | تسلسل الطبقات، من الداخل إلى الخارج | ما يجب على المشتري تأكيده |
|---|---|---|
| PAK | ورق كرافت / رقائق ألومنيوم / غشاء PVC أسود | ما إذا كان سطح الورق الداخلي والغشاء الخارجي المحددان يتطابقان مع تجميع نظام التدفئة والتهوية وتكييف الهواء المعتمد، بما في ذلك درجة الحرارة وأي متطلبات لمواد المقصورة. |
| PAP | ورق / رقائق ألومنيوم / ورق | ما إذا كان التجميع الأصلي يتطلب وجود ورق على كلا الجانبين وما إذا كان التركيب المقصود يظل ضمن نطاق الاستخدام الداخلي الموثق. |
| APK | ألومنيوم / ورق / فيلم بلاستيكي | ما إذا كان السطح الداخلي المصنوع من الألومنيوم مطلوباً بالفعل؛ لا تستبدل APK بـ PAK لمجرد أن الحروف متشابهة. |
إنأنبوب مجاري الهواء الساخن APKهو بناء منفصل. لا يوجد سبب لاستبدال تسلسل جدار بآخر دون مراجعة عملية التركيب ومواصفات المواد الخاصة بالعميل.
قس عنق الفتحة قبل اختيار القطر الداخلي للخرطوم
غالباً ما يوفر مخرج إزالة الصقيع أو موصل التكييف والتهوية صنبوراً خارجياً يركب عليه الخرطوم. قد يتحكم قياسه الخارجي في القطر الداخلي للخرطوم المطلوب. ولكن في حالة استخدام وصلة مختلفة أو ترتيب إدخال آخر، قد لا ينطبق هذا الافتراض. سجل طريقة تثبيت الخرطوم قبل اتخاذ قرار الحجم.
- حدد كلا الطرفين.قس توصيلة المروحة أو صندوق التوزيع وفتحة الوجهة بشكل مستقل. فقد لا يكون لهما نفس أحجام الأعناق.
- سجل نوع التوصيلة.بين ما إذا كانت القناة تركب فوق وصلة، أو تستقر في تجويف، أو تتصل عبر محول.
- تحقق من المقاطع البيضوية والمستدقة.لاحظ الأبعاد الكبرى والصغرى وأي هندسة توصيل غير دائرية.
- قس المسار الموجه.قم بتضمين المنحنيات والطول المطلوب عند الطرفين لضمان التعشيق الآمن؛ إذ يمكن أن تكون مسافة الخط المستقيم مضللة.
- تحقق من الخلوص المحيط.تأكد من عدم سحق القناة بواسطة لوحة القيادة، أو كتائف الأسلاك، أو كابلات التحكم، أو حافة حادة مجاورة.
بعد تركيب قطعة تجريبية، تأكد من أن فتحتها الداخلية تظل مقبولة عند أضيق منعطف. لا تعتمد على القطر الداخلي الاسمي للخرطوم وحده لإثبات أن التركيب سيقدم تدفق الهواء المطلوب.
لماذا تظهر نتائج البحث المقاسات بالبوصة والمترية معاً
غالباً ما يبحث مشترو السيارات الكلاسيكية ومبيعات ما بعد البيع حسب أبعاد البوصة، مثل خرطوم مزيل الصقيع قياس 1-1/2 بوصة، أو 2 بوصة، أو 2-1/4 بوصة، أو 2-1/2 بوصة. يستخدم مشترون آخرون المليمترات. هذه المصطلحات مفيدة لتحديد موصل موجود أو بديل، لكنها ليست جدول مقاسات عالمياً لكل مركبة أو عنصر مخزون لدى BSTFLEX.
بالنسبة لاستفسارات OEM، قم بتوفير القطر الداخلي الفعلي المطلوب بالملليمتر، ومستوى التفاوت، وتفاصيل الموصل، وأي تسمية أصلية بالبوصة. إذا اقترح المورد مكافئاً اسمياً، فقم باعتماد عينة مركبة بدلاً من قبول التحويل المقرب وحده.
الملاءمة تحت لوحة القيادة تتجاوز مجرد القطر
| مشكلة التثبيت | ما يجب فحصه | دليل القبول المقترح |
|---|---|---|
| التواء الخرطوم عند المنعطف | نصف القطر المتاح، وسلوك الجدار، وموقع الأقواس الصلبة | صورة للمسار المثبت وفحص الفتحة عند أضيق انحناء |
| الخرطوم ينفصل عن فتحة التهوية | طول التعشيق، وحالة النهاية، وطريقة التثبيت المعتمدة | تجربة التجميع باستخدام التركيبات الممثلة للإنتاج |
| مخرج الزجاج الأمامي يتلقى قَدْراً ضئيلاً من الهواء | شكل القناة، والوصلات، ونظام توزيع التدفئة والتهوية وتكييف الهواء الأوسع (HVAC) | مقارنة تدفق الهواء أو فقد الضغط في ظل ظروف تشغيل متفق عليها |
| الخرطوم يحتك بالأجزاء المجاورة | مواضع الدعم، والحركة، والاتصال في المسار المثبت | تقييم الخلوص والفحص بعد اختبار متانة متفق عليه |
| قطعة الاستبدال تصل بالطول الخاطئ | حالة القياس المسترخية، أو الممتدة، أو المضغوطة | رسم معتمد لطول القطع وحالة التعبئة والتغليف |
بالنسبة للخرطوم البديل، فإن صور المكون القديم تكون مفيدة، ولكن قد يكون الجزء الأصلي قد تمدد أو قُص أو تشوه خلال سنوات الخدمة. عندما يكون ذلك ممكناً، قارنه بتركيبات التوصيل الخاصة بالمركبة ورسم التجميع المعتمد.
استخدم متطلبات المواد الخاصة بالمقصورة
قد تفرض التصميمات الداخلية للمركبة متطلبات تتعلق بالاشتغال، والريحة، والانبعاثات، والتقادم الحراري، ومتطلبات أخرى. يعتمد المعيار الصحيح على السوق والموقع الفعلي للمكون. وحيثما ينطبق متطلب اشتعال المركبات مثل FMVSS 302، اطلب الأدلة ذات الصلة بالبناء المقترح؛ ولا تفترض أن جميع مجاري الهواء المغطاة بالألومنيوم والورق أو PVC قد تم اختبارها أو اعتمادها.
وبالمثل، لا تستورد تصنيف درجة الحرارة من خرطوم سخان مختلف، ولا تتعامل مع الطبقة الوسطى من الألومنيوم كدليل على أن الصفائح بأكملها مناسبة للسطح الساخن. يجب النظر في كل من الورق والفيلم وأي مواد ربط في سياق الجدار النهائي والتركيب.
الحدود الهندسة: أنبوب مزيل الصقيع المرن هو مكون لتوجيه الهواء. إنه ليس خرطوم وقود، أو خرطوم سائل تبريد مضغوط، أو غطاء لخط الفرامل، أو مجرى عادم الاحتراق لمجرد أن المواد ذات الصلة تظهر في مكان آخر في كتالوج الحماية الحرارية.
عينة موافقة لخرطوم تهوية السخان للمصنع الأصلي للمعدات (OEM)
بالنسبة للإنتاج التكراري، اطلب عينة تمثل بناء الجدار المقترح وشروط التجميع. يجب أن يغطي سجل الموافقة العملي النقاط التالية:
- هوية المادة: PAK أو PAP أو بناء آخر معتمد، مع التسلسل الصحيح للطبقات من الداخل إلى الخارج.
- الأبعاد النهائية: القطر الداخلي (ID)، والغلاف الخارجي، والطول، والتفاوتات البعدية المتفق عليها.
- جودة الطرف المقصوص: عدم وجود مواد سائبة غير مقبولة أو انفصال في الطبقات أو بروزات حادة عند الموصلات.
- الهندسة المركبة: فتحة كافية بعد التوجيه عبر لوحة القيادة وعدم التداخل مع المكونات المجاورة.
- سلامة الاتصال: طريقة التثبيت المعتمدة تثبت الخرطوم دون إتلاف جدارها.
- أداء توزيع الهواء: نتائج أي تدفق مطلوب أو اختبار فقدان الضغط على التجميع المحدد.
- أدلة مواد المقصورة المطلوبة: توثيق الاختبار المطبق للبناء الدقيق، وليس لمنتج غير مرتبط.
- حالة التوريد: يحتفظ القطع المغلفة بالشكل المقبول والأطراف عند تفريغها وتركيبها.
اتفق على طرق الاختبار ومعايير النجاح قبل التقييم. الخرطوم النظيف بصرياً وحده لا يثبت تدفق الهواء أو المتانة أو الامتثال.
سيناريوهان للشراء
ترميم التدفئة والتهوية وتكييف الهواء (HVAC) للسيارات الكلاسيكية
الأولوية هي عادةً إعادة إنتاج التلاؤم والتوجيه لخرطوم مزيل الصقيع المتدهور. قم بتوفير قياسات الموصل المتزاوج، والصور تحت لوحة القيادة، ووصف الجدار الأصلي. تجنب الادعاء بملاءمة سيارة شاملة ما لم يتم إثبات ذلك.
برنامج المصنع الأصلي للمعدات (OEM) للمركبات أو المعدات
الأولوية هي التكرارية. حدد رمز البناء، وحالة القياس، ومسار التركيب، وأدلة المواد، وطريقة التعبئة، ومتطلبات التحكم في التغيير قبل الموافقة على توريد الإنتاج.
ما يجب إرساله عند طلب عرض سعر
معلومات طلب عرض السعر (RFQ) المقترحة: التطبيق (مزيل صقيع الزجاج الأمامي، أو فتحة تهوية المقصورة، أو مخرج السخان)؛ والقطر الداخلي والتسامح؛ ورسومات أو صور الاتصال؛ والطول الإجمالي وحالة القياس؛ وتفضيل بناء PAK أو PAP؛ ومجال درجة حرارة التشغيل؛ والإنهاء المطلوب؛ ومتطلبات مواد المقصورة ذات الصلة؛ والكمية السنوية؛ وكمية العينة؛ وطريقة التعبئة.
إذا كانت القناة الأصلية غير متوفرة، قم بتوفير صور لكلا رقبتي الموصل والمسار المتاح. إذا تم اقتراح بناء طبقة بديلة، فحددها كبديل للمراجعة الهندسة بدلاً من بديل مباشر مضمون.
منتجات BSTFLEX ذات الصلة
بالنسبة لمجاري الهواء المركبة المبطنة بالورق والمغطاة بالبلاستيك الأسود، راجع خرطوم مجرى الهواء المرن PAK. بالنسبة لبناء الورق/الألومنيوم/الورق المخصص للتهوية الداخلية المناسبة، راجع مجرى الهواء من الورق والألومنيوم PAP. يتم إدراج أشكال أخرى من مجاري الهواء والحماية الحرارية تحت أنبوب حماية الحرارة من الألومنيوم وقنوات الهواء الدافئ.
اطلب خرطوم قناة مزيل الصقيع للسيارات المخصص
تدعم BSTFLEX استفسارات القنوات القائمة على العينات والرسومات لتجميعات توجيه هواء السيارات. أرسل أبعاد الموصل، وموقع المقصورة المقصود، وبناء الجدار المطلوب، وكمية الشراء. يمكن بعد ذلك مراجعة المواد المقترحة ومواصفات الإنتاج وفقاً لمتطلبات الموافقة الخاصة بك.
أرسل رسم قناة التدفئة والتهوية وتكييف الهواء الخاص بك أو عينة الاستبدال
الأسئلة الشائعة: خرطوم قناة مزيل الصقيع والسخان للسيارات
ما هو خرطوم قناة مزيل الصقيع؟
هو ممر هواء مرن يوجه التهوية أو الهواء المسخن عبر نظام التدفئة والتهوية وتكييف الهواء في السيارة نحو فتحات إزالة الصقيع من الزجاج الأمامي أو فتحات المقصورة الأخرى.
هل خرطوم مزيل الصقيع للسيارة هو نفسه خرطوم رافع حرارة الكربوناتور؟
لا. يوزع خرطوم مزيل الصقيع هواء المقصورة، وعادة ما يكون خلف لوحة القيادة. يوجه خرطوم رافع حرارة الكربوناتور هواء السحب المُسخن مسبقاً من منطقة موقد حرارة المحرك نحو منظف الهواء في المحركات القديمة المعنية.
ما الفرق بين قنوات PAK و PAP؟
بالنسبة لمنتجات BSTFLEX المذكورة، تحتوي قنوات PAK على ورق كرافت في الداخل، وألومنيوم في المنتصف، وغلاف خارجي من فيلم PVC الأسود. وتحتوي قنوات PAP على ورق من الداخل والخارج لطبقة الألومنيوم. يجب عدم استبدال هذه الإنشاءات دون مراجعة التطبيق.
كيف أختار قطر قناة سخان ما تحت لوحة القيادة المناسب؟
قم بقياس هندسة الموصل المقابل وتأكد مما إذا كان الخرطوم يركب فوق الوصلة أو بداخلها. ثم افحص العينة المُركبة على طول المسار المقترح، بما في ذلك أي أعناق بيضاوية والانحناءات الضيقة.
هل جميع قنوات الهواء المرنة معتمدة لمقصورات المركبات؟
لا. تعتمد متطلبات المواد والأداء على المركبة والسوق والتركيب. اطلب الأدلة المعمول بها لبناء القناة الدقيق، بما في ذلك أي اختبارات قابلية للاشتعال مطلوبة.
