حشوة كتم صوت عادم المولد هي المادة الصوتية الليفية التي يتم تركيبها داخل الجزء الممتص في كاتم صوت عادم المحرك المناسب. ولا ينبغي خلطها مع العزل الملتف حول الجزء الخارجي من كاتم الصوت أو أنبوب العادم أو المدخنة. يتم اختيار الحشوة الداخلية بناءً على درجة حرارة الغاز، وهندسة كاتم الصوت، واحتجاز الألياف، ووزن الملء، وواجب التشغيل.
بالنسبة لمشاريع المولدات الصناعية ومولدات الديزل، يجب أن تحدد مواصفات الشراء بدقة مكان استخدام الحشوة وما إذا كان كاتم الصوت ممتصًا أو تفاعليًا أو تصميمًا مدمجًا. لا تحتوي كل غرفة في كاتم صوت العادم الصناعي على ألياف، ولا ينبغي أبدًا إضافة الحشوة إلى ممر داخلي لمجرد أن المساحة الفارغة مرئية.

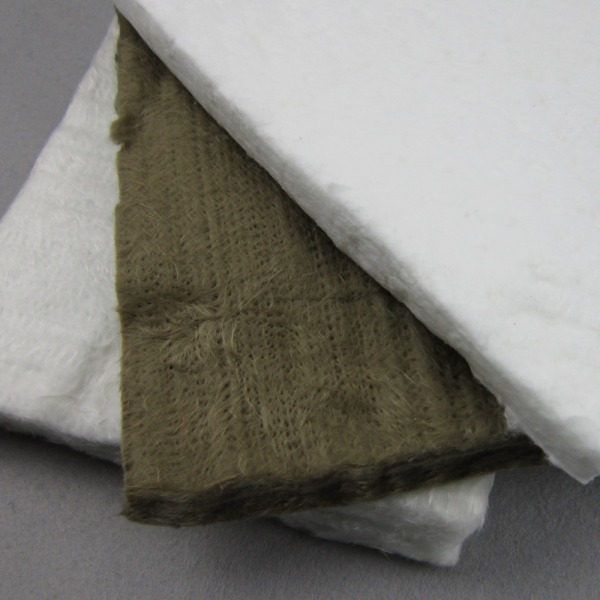

توفر BSTFLEX مواد حشو كاتم صوت العادم بما في ذلك ألياف الزجاج، والصوف الفولاذي المقاوم للصدأ، والألياف السيراميكية، وألياف البازلت، ومكونات الحشو المصنعة. يركز هذا الدليل على تحديد الحشوة الصوتية الداخلية لكاتمات صوت عادم المولدات والمحركات الصناعية.
قد تستخدم أنظمة عادم المولدات الصناعية كلاً من الحشوة الصوتية الداخلية والعزل الحراري الخارجي. وهما منتجان مختلفان بظائف مختلفة.
| المنتج | الموقع النموذجي | الوظيفة الأساسية |
|---|---|---|
| حشوة كاتم صوت العادم الداخلية | داخل كاتم الصوت، عادة خلف أو حول واجهة أو قلب معدني مثقوب. | توفر امتصاصًا صوتيًا مساميًا ضمن تصميم كاتم الصوت المعتمد. |
| عزل كاتم الصوت الخارجي | خارج غلاف كاتم الصوت. | يساعد في التحكم في درجة حرارة السطح الخارجي وفقدان الحرارة. |
| عزل أنبوب العادم | حول أنابيب العادم الصاعدة أو الهابطة. | يقلل من انتقال الحرارة من الأنبوب إلى المعدات المحيطة ومناطق الأفراد. |
يجب أن يتضمن طلب صوف عزل كاتم صوت العادم بيانًا لما إذا كان المشتري يقصد الحشو الصوتي الداخلي أو العزل الحراري الخارجي. تتناول هذه المقالة المادة الصوتية الداخلية.
تخفف بعض كاتمات الصوت الصناعية الضوضاء بشكل أساسي من خلال الغرف أو عكس التدفق أو العناصر التفاعلية. يستخدم البعض الآخر وسطًا صوتيًا مساميًا خلف معدن مثقب. يمكن لكاتمات الصوت المدمجة استخدام كلا المبدأين.
قبل تحديد مواصفات حشو كاتم الصوت الصناعي، احصل على المقطع العرضي لكاتم الصوت وحدد:
يجب أن تتلقى الحشو المناطق المخصصة للحشو الصوتي فقط. لا تملأ الغرف التفاعلية أو ممرات الغاز أو المصارف أو المساحات الوظيفية الأخرى ما لم تكن رسومات كاتم الصوت تتطلب ذلك.

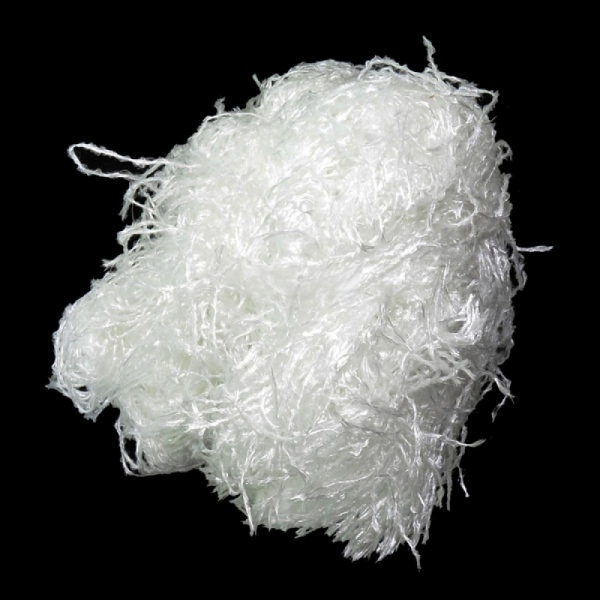

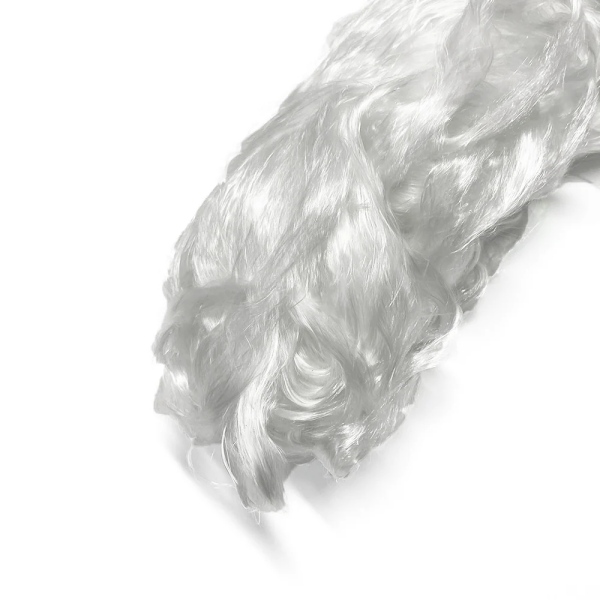

الحشو الصوتي المصنوع من الألياف الزجاجية هو أحد اتجاهات المواد لكاتمات صوت العادم الممتصة المناسبة. يجب أن تحدد المواصفات الصحيحة درجة الزجاج وبنية الألياف بدلاً من مجرد ذكر صوف الألياف الزجاجية.
تقدم BSTFLEX عدة مسارات لتوريد الألياف الزجاجية:
بالنسبة لكاتمات صوت المولدات، حدد ما إذا كان عملية الإنتاج تتطلب أليافاً سائبة، أو خيوطاً مستمرة، أو حصائر، أو قطَعاً مقطوعة، أو شحنات مقاسة مسبقاً. يمكن لنفس اسم المادة أن يصف عدة مسارات تجميع مختلفة.
يمكن لتدفق العادم عالي السرعة والنبضات تعريض الحشوة المجاورة مباشرة للقلب المثقب لظروف ميكانيكية قاسية. ولذلك تستخدم بعض التصميمات طبقة من الألياف المعدنية بالقرب من السطح المثقب المُواجه للغاز.

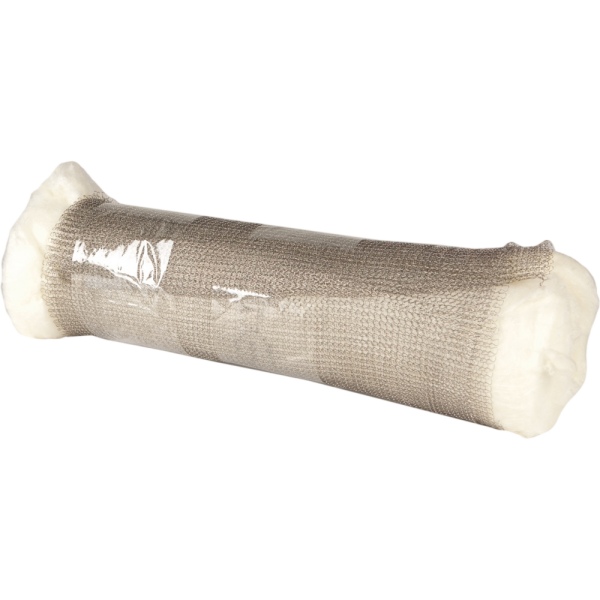

تورّد BSTFLEX حشوة عادم من صوف الفولاذ المقاوم للصدأ ولفات من صوف الفولاذ المقاوم للصدأ لتراكيب حشو العادم المناسبة.
يجب تحديد الطبقة المعدنية بشكل منفصل عن الألياف الصوتية الرئيسية. حدد ما يلي:
لا تقم تلقائياً باستبدال شحنة الألياف الزجاجية الكاملة بصوف الفولاذ المقاوم للصدأ. ففي العديد من التصميمات، تؤدي المواد وظائف مختلفة داخل نفس نظام الحشو.
يمكن أيضاً تقييم ألياف السيراميك وألياف البازلت عندما يتطلب تصميم العادم المعتمد عائلات المواد تلك. لا يُعد وجود رقم درجة حرارة أعلى في الكتالوج سبباً كافياً وحدَه للتغيير من مواصفات الألياف الزجاجية الحالية.
بالنسبة لمشاريع ألياف السيراميك، راجع حشوة كاتم الصوت المصنوعة من ألياف السيراميك BSTFLEX. وبالنسبة لمشاريع ألياف البازلت، راجع حشوة كاتم صوت العادم المصنوعة من ألياف البازلت السائبة وخيارات البازلت الأخرى في نطاق حشوات كاتم الصوت.
بالنسبة لأي من المادتين، حدد الدرجة الدقيقة، والشكل المورد، ومتطلبات التعامل، ظروف التشغيل، وطريقة الموافقة على العينات. لا تعامل صوف الأفران العادي، أو الصوف المعدني للبناء، أو أي منتج عزل آخر غير مرتبط على أنه بديل تلقائي لكاتم صوت العادم.
يمكن للمولد الاحتياطي الذي يتم اختباره بشكل دوري ومولد الطاقة الأساسية الذي يعمل لفترات طويلة أن يفرضا ظروف خدمة مختلفة على نفس هندسة كاتم الصوت الاسمية.
قدم للمورد المعلومات المتاحة حول:
كلمات مولد ديزل لا تحدد مادة تعبئة عالمية. تظل ظروف العادم الفعلي وكاتم الصوت هي الأساس الهندسي للاختيار.
عند طلب تعبئة عادم صناعي درجات حرارة عالية، حدد المكان الذي يتم فيه قياس درجة الحرارة.
القيم المحتملة تشمل:
هذه القيم غير قابلة للتبديل.
افصل أيضاً بين الخدمة المستمرة والذروات القصيرة. اسأل عما يمثله أي تصنيف للمادة المُسعَّرة وعن المكون الذي ينطبق عليه. لا ينطبق تصنيف الألياف تلقائياً على المواد المروّطة، أو الخياطة، أو نسيج الاحتجاز، أو المواد اللاصقة، أو كاتم الصوت المُجمَّع بالكامل.
بالنسبة لقسم امتصاصي أسطواني بسيط به قلب دائري مركزي، يمكن تقدير حجم التعبئة الحلقي النظري من خلال:
V = π × (D2 - d2) × L / 4,000,000
عند إدخال الأبعاد بالمليمترات:
قد يتضمن الغلاف الداخلي المستبعد القلب المثقب وأي طبقة معدنية بجانب القلب. اطرح حجم القواطع والأعضاء الإنشائية والأجزاء الأخرى التي تشغل التجويف الصوتِي.
بالنسبة لكاتمات الصوت الصناعية المستطيلة أو البيضاوية أو غير المنتظمة، استخدم مساحة المقطع العرضي الفعلية من الرسم بدلاً من فرض الهندسة في الصيغة الدائرية.
بمجرد معرفة حجم التعبئة القابل للاستخدام، يمكن تحويل الكثافة المثبتة المعتمدة مسبقاً إلى وزن ألياف مستهدف:
وزن الألياف الجافة = صافي حجم التعبئة × الكثافة المثبتة المعتمدة.
لا تحدد هذه الحسابات الكثافة الصحيحة لتصميم جديد. بل تحول متطلبات هندسية قائمة إلى كمية إنتاج.
بالنسبة لكتم صوت مولد جديد، يجب تحديد كمية التعبئة المناسبة من خلال عملية تصميم كتم الصوت والتحقق منها. لا تستخدم كثافة عادم دراجة نارية، أو رقماً منشوراً لمورد آخر، أو قيمة تعسفية كقيمة افتراضية لكتم صوت صناعي كبير.
قد يحتوي كاتم صوت العادم الكبير على عدة أقسام صوتية بدلاً من تجويف حلقي مستمر واحد.
يجب أن يحدد الرسم كل منطقة على حدة، على سبيل المثال:
لكل منطقة، حدد:
لا يضمن الوزن الإجمالي الصحيح للتعبئة التوزيع الصحيح عند وجود عدة تجويفات معزولة.
يمكن لكاتمات صوت العادم الصناعية استخدام واجهة معدنية مثقبة، أو شبكة سلكية، أو قماش الألياف الزجاجية، أو طبقة احتجاز أخرى بين الوسائط الصوتية ومسار الغاز.
تقدم BSTFLEX Stainless Steel Exhaust Screen for Muffler Packing Retention للإنشاءات المناسبة.
حيثما تتطلب شبكة احتجاز، حدد:
حيثما يُستخدم القماش، حدد مادته وتكوينه بشكل منفصل. لا تفترض أن أي قماش من الألياف الزجاجية مناسب لمجرد أن الوسائط الصوتية الأساسية هي أيضاً من الألياف الزجاجية.
يمكن لشركات تصنيع كاتمات الصوت الصناعية شراء التعبئة بعدة طرق.
| شكل التوريد | حالة الإنتاج المناسبة | ضوابط الشراء الرئيسية |
|---|---|---|
| ألياف سائبة بكميات كبيرة | تمتلك الشركة المصنعة عملية وزن وتعبئة معتمدة. | درجة المادة، والوزن الصافي للعبوة، والكمية المشحونة لكل منطقة تعبئة. |
| ألياف مستمرة أو خيوط | يقوم المصنع بمعالجة المادة أو تشكيلها أثناء إنتاج كاتم الصوت. | بنية الألياف، وشكل العبوة، واستهلاك المادة لكل قطعة. |

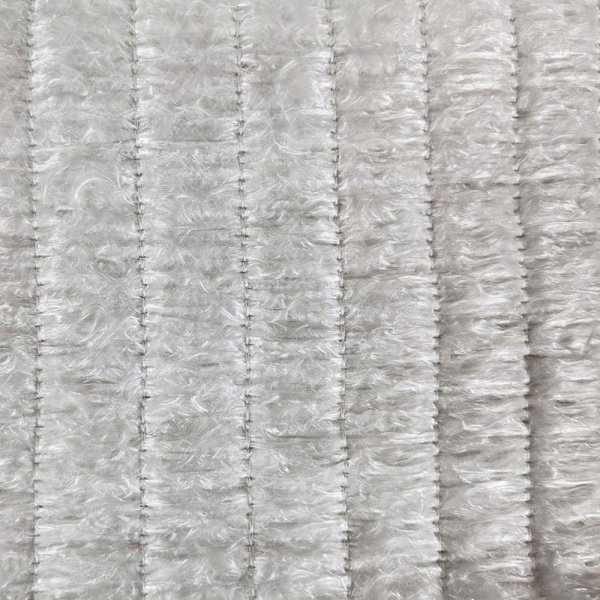

| حصيرة أو لوح | تُستخدم أنماط قطع قابلة للتكرار خلف الألواح المثقبة أو حول النوى. | الوزن المساحي، والسمك، وأبعاد القطع، والإنتاجية القابلة للاستخدام. |
| شحنة موزونة مسبقاً | ينبغي تقليل عملية الوزن بجانب خط الإنتاج أو إلغاؤها. | وزن الألياف الجافة، ونسبة التفاوت، ووزن الكيس فارغاً، والملصق، والكمية لكل كاتم صوت. |
| عبوة أو وسادة مصنعة | يستخدم التصميم وسائط صوتية محتواة داخل تجاويف محددة. | حشوة الألياف، ومادة الغطاء، والأبعاد، والوصلات، والوزن النهائي. |
حشوة كاتم الصوت السائبة ليست بالضرورة الخيار الأقل تكلفة تلقائياً. قارن سعر المادة بتكاليف الوزن، والقطع، والتعبئة، والخردة، وضبط الجودة، وعمالة التجميع.
تتطلب طلبات شركات التصنيع الأصلي (OEM) الكبيرة مواصفات للتغليف بالإضافة إلى مواصفات المادة.
بالنسبة للألياف السائبة، حدد:
بالنسبة للشحنات الموزونة مسبقاً أو المكونات المقطوعة، حدد أيضاً:
لا تستخدم الوزن الإجمالي للمنصة النقالة كضابط رئيسي الوحيد لكمية الإنتاج.
يجب أن تصل الحشوة الألياف بالحالة المتفق عليها للمادة. يمكن للماء أو الزيت أو الغبار أو الألياف الغريبة أن تغير الوزن المقاس وتؤثر على المعالجة.
بالنسبة للتوريد الصناعي السائب:
الحزمة التي اكتسبت رطوبة يمكن أن توزن أكثر دون أن تحتوي على ألياف صوتية جافة معتمدة أكثر.
| منطقة الفحص | المتطلب النموذجي |
|---|---|
| هوية المادة | درجة الألياف الصحيحة، ومرجع المنتج، والوثائق المطلوبة. |
| كمية الحزمة | وزن الألياف الصافي أو الشحنات المعدة مسبقًا والمعدودة. |
| أبعاد الحصيرة أو المكون | العرض، والطول، والسمك، أو الشكل الهندسي المطابق للرسم المعتمد. |
| الطبقة المعدنية | مواصفات صوف الفولاذ المقاوم للصدأ أو شبكة الاحتجاز الصحيحة عند تضمينها. |
| الحالة | لا يوجد تلوث غير مقبول، أو تلف ناتج عن الرطوبة، أو فشل في التعبئة والتغليف. |
| إمكانية التتبع | رقم الدفعة، ورقم القطعة، ومستندات الشحن المطلوبة. |
الاففاق على معدلات أخذ العينات، وطرق القياس، والتفاوتات قبل الطلبات المتكررة. لا تقم بإنشاء حدود قبول بعد الشحن من حزمة واحدة مختارة عشوائيًا.
قد تصل كاتمات الصوت الصناعية الحالية إلى مرحلة الاستبدال دون مواصفات حشو أصلية كاملة.
حينما يكون ذلك ممكنًا، قم بتوفير:
يجب عدم التعامل مع وزن الحشو المستخدم تلقائيًا على أنه الشحنة الأصلية. ربما تكون المواد قد فقدت أو تلوثت أو أعيد توزيعها أثناء الخدمة.
يجب أن يعيد مشروع الاستبدال إنتاج بنية معتمدة أو ينشئ مواصفات معدلة من خلال التقييم الهندسي المناسب.
يمكن أن تنتج أنظمة عادم المحركات الصناعية مكثفات. حيثما يتضمن كاتم الصوت نقاط تصريف، أو أحواض، أو مسارات سائلة محددة، يجب أن يحافظ ترتيب الحشو على تلك الوظائف.
إظهار المصارف والنقاط المنخفضة على المقطع العرضي المقدم لمورّد الحشو. لا تقم بملء مساحة تصريف أو سد فتحة تصريف بألياف فضفاضة لأنها تبدو وكأنها تجويف غير مستخدم.
يظل مصمم كاتم الصوت مسؤولاً عن الترتيب الكامل للعادم والصرف والتحكم في التآكل.
مادة الحشو هي أحد مكونات كاتم الصوت. يعتمد الأداء الصوت النهائي أيضًا على:
لا تخصص خفضًا مضمونًا بالديسيبل لمادة الحشو وحدها.
بالنسبة لعينات الشركات المصنعة للأصل (OEM)، قم بتسجيل هوية المادة، وكمية التعبئة، وتوزيع المناطق، وطبقات الاحتفاظ، ومراجعة التجميع. قارن الأداء تحت حمل المحرك المتفق عليه وطريقة القياس. قم تضمين تقييم انخفاض الضغط أو الضغط الخلفي حيثما تتطلب ذلك تصاميم نظام العادم.
| حقل طلب عرض الأسعار | المعلومات المراد توفيرها |
|---|---|
| التطبيق | مولد احتياطي، مولد طاقة أساسية، محرك ديزل، محرك غاز أو معدات صناعية أخرى. |
| تصميم كاتم الصوت | امتصاصي، مزيج تفاعلي/امتصاصي، رسم أو مقطع عرضي داخلي. |
| مناطق الحشو | أبعاد وكمية كل تجويف صوتي. |
| المادة | المادة الموافَق عليها الحالية أو الألياف الزجاجية المطلوبة، صوف الفولاذ المقاوم للصدأ، السيراميك أو اتجاه البازلت. |
| متطلبات الحشو | الوزن الجاف، الكثافة أو متطلبات التطوير لكل منطقة. |
| الاحتفاظ | الوجه المثقب، شبكة الأسلاك، القماش، غلاف القلب أو الطبقات الأخرى. |
| ظروف التشغيل | درجات الحرارة المستمرة والقصوى، وخدمة المحرك والمعلومات ذات الصلة بتدفق الغاز. |
| شكل التوريد | ألياف سائبة، حصيرة، لفة، قطعة مقطوعة، شحنة موزونة مسبقاً أو عبوة مصنعة. |
| كمية تجارية | كمية النماذج الأولية، وكمية الطلب، والطلب السنوي. |
| التعبئة والتغليف | وزن الكيس، كمية الكرتون، متطلبات المنصات، الملصقات وإمكانية التتبع. |
عندما تكون المواصفات الحالية غير مكتملة، قم بتحديد المجالات المجهولة كبنود تطوير. لا تملأها بقيم تغليف عامة خاصة بالدراجات النارية أو السيارات.
لا. حشو الكاتم الداخلي هو مادة صوتية يتم تركيبها داخل قسم كاتم للصوت الامتصاصي. أما عزل أنبوب العادم فيُثبت خارج الأنبوب للتحكم في انتقال الحرارة.
تُستخدم الألياف الزجاجية كمادة صوتية في الكاتمات الصناعية الامتصاصية المناسبة، ولكن يجب الموافقة على درجة الزجاج الدقيقة، والتركيب، ودرجات الحرارة، ونظام التثبيت للتطبيق المحدّد.
لا يتطلب كل تصميم ذلك. قد يتم تحديد صوف الفولاذ المقاوم للصدأ بالقرب من القلب المثقب عندما يتطلب التصميم طبقة حماية معدنية. اتبع بناء كاتم الصوت المعتمد.

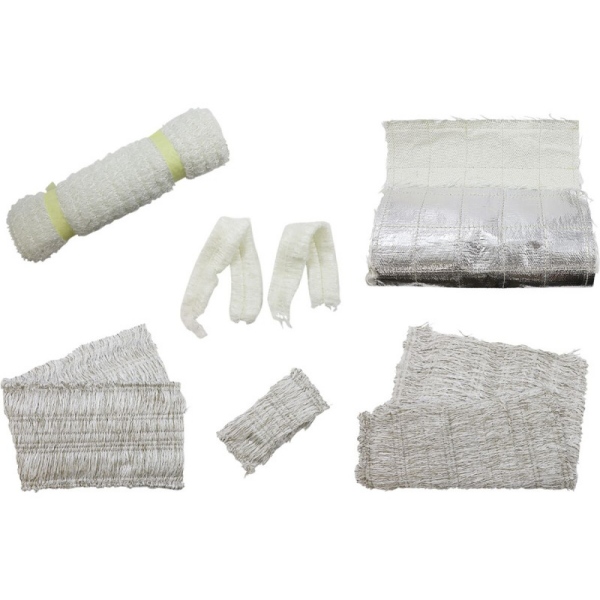

يمكن لـ BSTFLEX مناقشة الألياف السائبة، واللفائف، والفرش، والمكونات المقصوصة، والشحنات موزونة الوزن مسبقاً، وأشكال الحشو المصنعة لمشاريع OEM المناسبة. يجب الاتفاق على المواد النهائية، والتعبئة، وكميات الطلب أثناء عرض的价格.
استخدم مواصفات كاتم الصوت المعتمدة إن توفرت. وإلا، احسب حجم تجويف الصوت الفعلي وحدد كمية المواد المطلوبة من خلال عملية تطوير واختبار كاتم الصوت. لا يكفي طاقة المحرك وحدها لتحديد وزن الحشو.
يمكن أن توفر المواد المستعملة مرجعاً ولكن يجب ألا تحدد تلقائياً الشحنة الأصلية. ربما أدى فقدان الألياف والتلوث وإعادة التوزيع إلى تغيير وزنها أثناء الخدمة.
أرسل إلى BSTFLEX رسم كاتم الصوت الصناعي، وأبعاد منطقة الحشو، ومواصفات المواد الحالية، ظروف التشغيل وكمية الإنتاج المطلوبة. اذكر ما إذا كنت بحاجة إلى مواد سائبة، أو فرش، أو لفائف، أو شحنات موزونة الوزن مسبقاً أو مكونات حشو مصنعة.
بالنسبة للمشاريع المستندة إلى الرسومات والعينات، استخدم خدمة تصنيع حشو كاتم الصوت OEM من BSTFLEX. تتوفر مواد وأشكال توريد أخرى من خلال مجموعة منتجات حشو كاتم الصوت.
اطلب عينات حشو كاتم عوادم المولدات والصناعة وعرض أسعار كميات كبيرة
