عزل الحرارة في السيارات: دليل عملي لدروع الحرارة الخاصة بالعادم، والشاحن التوربيني، والمحول الحفاز، ونظام السحب

ملخص سريع: لا يقتصر عزل الحرارة في السيارات على مجرد "إضافة حاجز حراري". فالتحكم الحراري الموثوق به يعتمد على اختيار المادة المناسبة، والمسافة الصحيحة، والتركيب الذي يتحمل الاهتزازات والتغيرات الحرارية. يغطي هذا الدليل ما يلي: عزل حراري لأنبوب العادم ، واقي حراري توربيني ، واقي حراري للمحول الحفاز ، واقي حراري للمدخل ، وشائع واقي حراري للسيارة أخطاء في التصميم.

لماذا يُعدّ عزل الحرارة في السيارات أمراً بالغ الأهمية؟

تُحشر مكونات المحركات الحديثة الساخنة في مساحات ضيقة. بدونها، لا يمكن تركيبها بشكل صحيح. عزل حراري للسيارات يمكن أن يؤدي الإشعاع الحراري وامتصاص الحرارة إلى زيادة درجات الحرارة تحت غطاء المحرك، وتقصير عمر خدمة الخراطيم/الأسلاك، ورفع درجة حرارة الهواء الداخل، وخلق بقع ساخنة بالقرب من المواد البلاستيكية والمركبة. لذا، فإن النظام المناسب واقي حراري للسيارات تركز الاستراتيجية على أربعة أهداف:

• حماية المكونات: الخراطيم والأسلاك والبلاستيك والإلكترونيات الحساسة
• التحكم في أوضاع نقل الحرارة: الحرارة الإشعاعية، والحمل الحراري، والتوصيل الحراري بالتلامس
• الحفاظ على الأداء: حافظ على استقرار درجات حرارة المدخلات وامنع امتصاص الحرارة
• تحسين الموثوقية: تقليل الأعطال الناتجة عن الاهتزاز والتآكل والتغيرات الحرارية

الدرع الحراري مقابل العازل: ما الفرق؟

في مجال إدارة الحرارة في السيارات، يُستخدم مصطلح "الدرع الحراري" على نطاق واسع. عملياً:

• واقي حراري / واقي حراري للسيارات: يحجب الحرارة الإشعاعية ويحمي الأجزاء المجاورة. يتطلب الأداء الأمثل وجود فجوة هوائية مضبوطة وتثبيت محكم.
• العزل الحراري لأنابيب العادم: يقلل الحرارة عند المصدر (الأنبوب/الشاحن التوربيني/أنبوب العادم)، مما يؤدي إلى خفض درجة حرارة السطح وتقليل الانبعاثات الإشعاعية.

أما بالنسبة للمناطق شديدة الخطورة، فإن النهج الأكثر موثوقية هو خفض الحرارة من المصدر وثم مكونات حساسة للدروع ابدأ بـ حلول عزل العادم ثم استخدم الدروع الموجهة عند الحاجة.

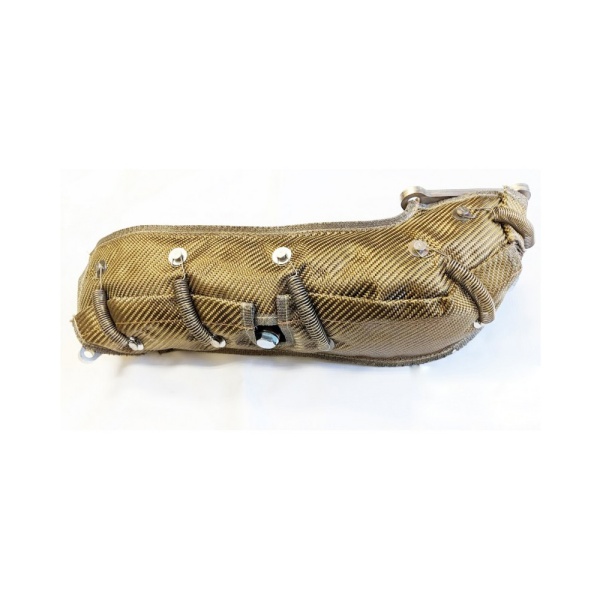

1) العزل الحراري لأنبوب العادم (التحكم في المصدر)

العزل الحراري لأنبوب العادم يهدف إلى تقليل درجة حرارة السطح والحرارة الإشعاعية المنبعثة من الأنابيب الساخنة. وهو فعال بشكل خاص في مناطق التعبئة والتغليف الضيقة حيث يكون الختم التقليدي واقي حراري للسيارة لا يمكن الحفاظ على فجوة هوائية كافية. عوامل الاختيار الرئيسية:

• درجة الحرارة المستمرة مقابل درجة الحرارة القصوى: اختر بناءً على دورة التشغيل الفعلية، وليس فقط على الارتفاعات القصيرة.
• الاهتزاز والاحتفاظ: تثبيت محكم لمنع الارتخاء والاحتكاك
• الرطوبة والتلوث: ضع في اعتبارك التعرض لرذاذ الطريق والزيوت

إذا كان مسار الأسلاك الخاص بك يتضمن خراطيم أو أسلاكًا بالقرب من مناطق ساخنة، فأضف حماية مخصصة مثل غلاف مقاوم للحريق لمنع الشيخوخة المرتبطة بالحرارة وتقليل المخاطر في النقاط الحرجة.

2) واقي حراري توربيني (للتحكم في النقاط الساخنة)

أ واقي حراري توربيني يستهدف أحد أعلى مصادر الحرارة في حجرة المحرك. ويتطلب توفير حماية موثوقة للشاحن التوربيني عادةً ما يلي:

• تباعد ثابت: الحفاظ على فجوة هوائية لتقليل انتقال الإشعاع
• السلامة الميكانيكية: تركيب مقاوم للاهتزاز لمنع الخشخشة والاحتكاك
• تصميم متعدد الطبقات: طبقة خارجية متينة + طبقة عازلة عند الحاجة

عندما تكون درجات حرارة سطح التوربو مرتفعة للغاية، قد لا يكون التدريع وحده كافيًا. لذا، يُنصح بدمج أسلوب التدريع مع حلول عزل المصادر لتقليل الإشعاع الناتج وتثبيت درجات حرارة المكونات المحيطة.

3) واقي حراري للمحول الحفاز (حماية أسفل السيارة)

أ واقي حراري للمحول الحفاز تُستخدم هذه الدروع عادةً لحماية مكونات الهيكل السفلي وتقليل تعرضها للحرارة بالقرب من الأرضيات وخطوط الوقود والأجزاء البلاستيكية/الزخرفية المحيطة. يجب أن تتحمل هذه الدروع رذاذ الماء والملح وارتطام الحطام والاهتزازات المستمرة. تشمل أفضل الممارسات ما يلي:

• طبقة خارجية مقاومة للتآكل (عادةً ما تكون التصاميم مصنوعة من الفولاذ المقاوم للصدأ عند الاقتضاء)
• تثبيت آمن لتجنب الاحتكاك والضوضاء
• التحكم في الحواف لتجنب قطع الخراطيم أو الأسلاك المجاورة

لأغراض منع التسرب الموضعي وتعزيز الحواف عند الاقتضاء، يُرجى مراعاة ما يلي: أشرطة وحواجز عازلة للحرارة .

4) واقي حراري للمدخل (للتحكم في الأداء وامتصاص الحرارة)

أن واقي حراري للمدخل يركز هذا النظام على تقليل امتصاص الحرارة وتثبيت درجة حرارة الهواء الداخل عن طريق حماية مسار السحب من مصادر الحرارة القريبة (مشعبات العادم، الشاحن التوربيني، المشعات). والهدف ليس الحماية فحسب، بل أيضاً أداء أكثر ثباتاً. قواعد الاختيار:

• حجب الحرارة الإشعاعية من مصادر ساخنة ذات حاجز ثابت ومسافة مناسبة
• التحكم في تدفق الهواء لذلك لا يتم سحب الهواء الساخن الموجود أسفل غطاء المحرك إلى مدخل الهواء
• منع التآكل الناتج عن الاهتزاز عند نقاط التثبيت والحواف

إذا كنت تقوم ببناء استراتيجية حرارية متكاملة، فقم بدمج حماية مدخل الهواء مع التحكم في درجة حرارة جانب العادم باستخدام حلول عزل العادم .

أنماط الأعطال الشائعة (وكيفية منعها)

• فقدان الفجوة الهوائية: لا تؤدي الدروع المسطحة في العبوات الضيقة وظيفتها بكفاءة. استخدم تصميمات تحافظ على المسافات بينها.
• الاحتكاك الناتج عن الاهتزاز: تتآكل الدروع غير المحكمة وتتلف. لذا، فإن التثبيت الآمن والتحكم في الحواف أمران بالغا الأهمية.
• مع تجاهل الخراطيم/الأسلاك القريبة: حماية المسارات القريبة من حرارة العادم باستخدام غلاف مقاوم للحريق .
• الحماية الحرارية بدون التحكم في المصدر: في حالة مصادر الحرارة الشديدة، أضف عزل العادم لتقليل الإشعاع الناتج.

التعليمات

هل واقي الحرارة في السيارات هو نفسه العازل الحراري؟

ليس تمامًا. واقي حراري للسيارات يحجب الحرارة الإشعاعية ويحمي الأجزاء المجاورة، بينما عزل حراري لأنبوب العادم يقلل الحرارة من مصدرها. في المناطق شديدة الحرارة، عادةً ما يؤدي الجمع بين الاثنين إلى الحصول على نتائج أكثر استقراراً.

أين يكون واقي الحرارة التوربيني أكثر فعالية؟

أ واقي حراري توربيني تكون أكثر فعالية عندما تحافظ على المسافات، وتظل ثابتة في ظل الاهتزازات، وتُقترن بخطة حرارية أوسع للعادم. بالنسبة للأحمال الحرارية العالية جدًا، ضع في اعتبارك حلول عزل المصادر .

كيف أحمي الخراطيم القريبة من حرارة العادم؟

استخدم وسائل حماية مخصصة للخراطيم والكابلات مثل: أكمام واقية من الحريق حيث يكون مسار التوجيه قريبًا من المكونات الساخنة. ولتعزيز الحواف الموضعي، استخدم مواد مناسبة. أشرطة وحواجز عازلة للحرارة حيثما ينطبق ذلك.

هل تقدمون وثائق فنية لمنتجات عزل الحرارة للسيارات؟

نعم. نوفر بيانات فنية وملفات PDF للعديد من المنتجات. تفضل بزيارة تنزيل المستندات التقنية أو اطلب حزمة المستندات من خلال اطلب عرض سعر .
