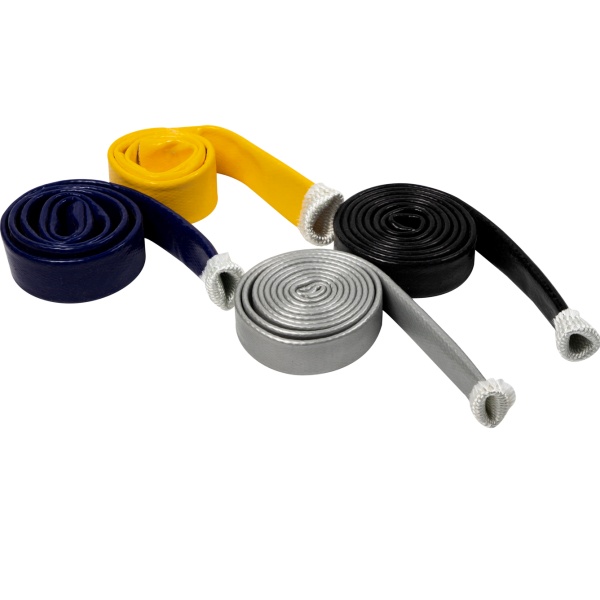

غلاف مقاوم للحريق لخط الوقود: غلاف واقٍ من الحرارة مصنوع من الألياف الزجاجية المطلية بالسيليكون لتوجيه أكثر أمانًا

ملخص سريع: أ غلاف مقاوم للحريق لخط الوقود يُعد هذا التحديث بالغ الأهمية عندما تمر خراطيم الوقود بالقرب من مكونات العادم الساخنة، أو أجزاء التوربو، أو مناطق حجرة المحرك ذات الحرارة العالية. واقي حراري، غلاف مقاوم للحريق يستخدم طبقة خارجية من السيليكون فوق الألياف الزجاجية لتقليل التعرض للحرارة، ومقاومة الرذاذ، ودعم توجيه خطوط الوقود بشكل أكثر أمانًا في تطبيقات السيارات والتطبيقات الصناعية.

ما هو غلاف الحماية من الحريق لخط الوقود؟

أ غلاف مقاوم للحريق لخط الوقود (يسمى أيضًا أ) غلاف واقٍ من الحريق ، غلاف واقي حراري ، أو غطاء واقي حراري للسيارات هو غلاف أنبوبي واقٍ يُركّب فوق خراطيم الوقود لتقليل تعرضها للحرارة والمساعدة في الحد من انتشار اللهب في حال حدوث ارتفاع غير طبيعي في درجة الحرارة. ويُستخدم عادةً في الأماكن التي تمر فيها خطوط الوقود بالقرب من:

• مشعبات العادم، وأنابيب العادم السفلية، وأغطية الشاحن التوربيني
• المحولات الحفازة ومكونات الهيكل السفلي الساخنة الأخرى
• مناطق حجرة المحرك ذات الخلوص الضيق وتدفق الهواء المحدود

بينما تركز هذه المقالة على خراطيم الوقود، فإن نفس التركيبة تُستخدم أيضًا كـ غلاف واقٍ حراري سلكي لضفائر الأسلاك والوصلات في مناطق التوجيه ذات الحرارة العالية.

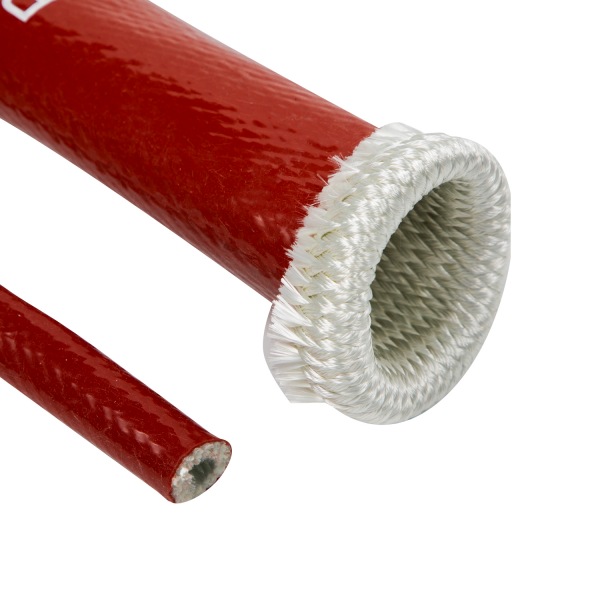

المادة المصنعة: سيليكون + ألياف زجاجية (لماذا تعمل)

هذا واقي حراري، غلاف مقاوم للحريق تم بناؤه باستخدام:

• الطبقة الخارجية: طلاء مطاطي من السيليكون مصمم لتحمل التعرض للحرارة العالية ومقاومة الرذاذ والعوامل الجوية.
• الطبقة الداخلية: جديلة من الألياف الزجاجية توفر بنية الحاجز الحراري والسلامة الميكانيكية

في التطبيقات العملية، يجب أن تتحمل الحماية الحرارية الاهتزازات، والتغيرات الحرارية، ونقاط الاحتكاك. لذا، فإن اختيار المقاس المناسب والتثبيت المحكم لا يقل أهمية عن جودة المادة نفسها. إذا كان خط الوقود يمر بالقرب من مكونات العادم، ففكر في تقليل الحرارة من مصدرها باستخدام حلول عزل العادم ثم قم بحماية خرطوم الوقود بغطاء مقاوم للحريق.

أين يُستخدم (التطبيقات النموذجية)

• خطوط الوقود بالقرب من مسار العادم: حجرة المحرك، أو أسفل الهيكل، أو بالقرب من مناطق المحول الحفاز
• سكة الوقود وخطوط التغذية/الإرجاع: توفير الحماية بالقرب من التوربو ومناطق مشعب السحب الساخن
• تعديلات رياضة السيارات / تعديلات الأداء: الحرارة الإشعاعية العالية والتغليف المحكم حول أنظمة التوربو
• غلاف واقٍ حراري سلكي: أسلاك التوصيل وخطوط الاستشعار التي تمر عبر المناطق الساخنة

كيفية اختيار الحجم المناسب (خط الوقود ومجموعة الأسلاك)

بالنسبة لخرطوم الوقود، يجب أن يبدأ تحديد الحجم من الخرطوم نفسه. القطر الخارجي (OD) وليس القطر الداخلي. قم بقياس القطر الخارجي للخرطوم عند نقطة الحماية، ثم اختر القطر الداخلي للكم مع مراعاة التفاوت العملي.

• مسار مستقر (حركة قليلة): معرف الكم ≈ خرطوم OD + 5-10%
• الاهتزاز / الحركة الطبيعية: معرف الكم ≈ خرطوم OD + 10-20%
• فوق التركيبات: يجب أن يتجاوز القطر الداخلي للكم أكبر قطر (للوصلات/الموصلات).

إذا كنت بحاجة إلى مراجعة المقاسات، فستجد شرحًا في صفحة المراجع الهندسية الخاصة بنا. منطق تحديد الحجم حسب المعرف الداخلي مقابل المعرف الخارجي وتحويل المحيط إلى القطر.

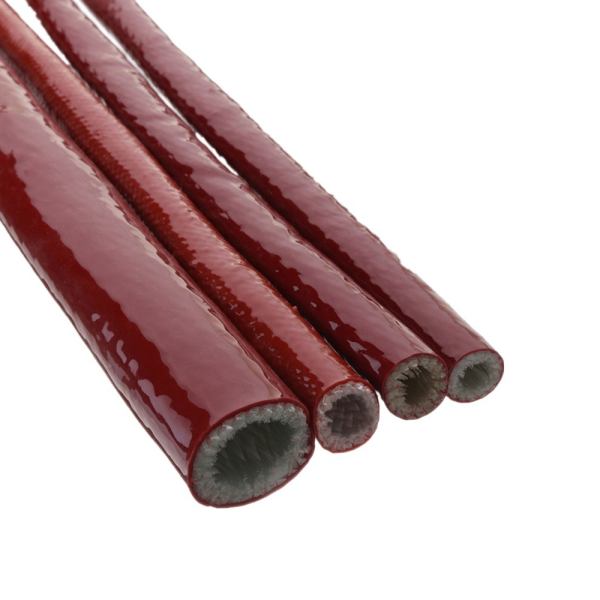

أفضل ممارسات التثبيت (ما يمنع الأعطال)

• حافظ على مسافة آمنة كلما أمكن ذلك: تعامل مع التلامس القريب على أنه تلامس تحت تأثير الاهتزاز
• قم بتأمين أطراف الأكمام: منع الانزلاق والهجرة أثناء التشغيل
• التحكم في نقاط الاحتكاك: قم بحماية المشابك/الأقواس حيث يمكن أن يحدث احتكاك
• لا تفرط في شد المثبتات: تجنب قطع الغلاف أو ضغط الخرطوم
• قم بدمجه مع عزل المصدر إذا لزم الأمر: يستخدم عزل العادم لمصادر الحرارة الشديدة

أنماط الأعطال والتحكم في المخاطر (توجيه خط الوقود)

• نمط الفشل: ينزلق الكم بعيدًا عن المنطقة الساخنة. التحكم في المخاطر: قم بتأمين كلا الطرفين وتحقق من ذلك بعد التشغيل.
• نمط الفشل: تآكل في المشابك/الأقواس. التحكم في المخاطر: أضف الحماية عند نقاط التلامس وحسّن التوجيه.
• نمط الفشل: يتجاوز مصدر الحرارة بيئة التصميم. التحكم في المخاطر: خفض درجة حرارة المصدر باستخدام حلول عزل العادم وأضف الحماية عند الحاجة.

التعليمات

هل غلاف الحماية من الحريق لخط الوقود مخصص فقط لرياضة السيارات؟

لا. يُستخدم على نطاق واسع في صناعة السيارات والصناعات الأخرى حيثما تمر خراطيم الوقود بالقرب من مكونات ذات حرارة عالية. فهو يدعم مسارًا أكثر أمانًا ويعزز المتانة عند التعرض للحرارة.

هل يمكنني استخدام نفس الغلاف كغلاف واقٍ حراري للأسلاك؟

نعم. يتم استخدام نفس هيكل الألياف الزجاجية المغطى بالسيليكون بشكل شائع لحماية أسلاك التوصيل والضفائر التي تمر بالقرب من حرارة العادم.

هل تقدمون وثائق فنية؟

نعم. تتوفر العديد من بيانات المنتجات وملفات PDF التقنية في تنزيل المستندات التقنية إذا كنت بحاجة إلى شهادة المطابقة أو حزمة وثائق التفتيش للموافقة، فراجع ضمان الجودة أو اطلبها عبر اطلب عرض سعر .
