لم تعد إدارة حرارة العادم تقتصر على منع ملامسة أنبوب ساخن للمكونات القريبة. تضع منصات المركبات الحديثة مجمعات العادم والشواحن التوربينية والمحوّلات الحفازة وأجهزة الاستشعار والأسلاك وأنظمة الوقود والوحدات الإلكترونية في مساحات أكثر إحكامًا بشكل متزايد. والنتيجة هي بيئة حرارية صعبة يمكن أن يؤثر فيها اختيار مادة الدرع الحراري للسيارات بشكل مباشر على عمر المكونات ومرونة التغليف وموثوقية المركبة.
لا يوجد معدن واحد مثالي لكل مواقع العادم. فدرع سفلي أسفل الهيكل موضوع على بعد عدة سنتيمترات من أنبوب العادم له متطلبات مختلفة عن درع مثبت حول شاحن توربيني أو محوّل حفاز. لذلك يختار المهندسون مادة درع حرارة العادم وفقًا لمصدر الحرارة الفعلي، وفجوة الهواء المتاحة، وهندسة الجزء، ومستوى الاهتزاز، والتعرض للتآكل، وهدف الوزن.
تصنع BSTFLEX مواد دروع حرارية معدنية منقوشة لمشاريع الإدارة الحرارية للسيارات والصناعة، بما في ذلك صفيحة حاجز حراري من الفولاذ المقاوم للصدأ، مادة درع حراري من الألومنيوم المنقوش ومادة درع حراري من سبيكة Alloy 625 Inconel.
درجة الحرارة حول نظام العادم ليست موحدة. يتغير الحمل الحراري بشكل كبير من موقع إلى آخر، ولهذا فإن تحديد مادة درع حراري واحدة للمركبة بأكملها قد يؤدي إلى وزن غير ضروري أو تكلفة مفرطة أو حماية غير كافية.
تتركز المناطق الأكثر تطلبًا عادةً بالقرب من المحرك ونظام معالجة العادم اللاحق. وتشمل المناطق الساخنة النموذجية:
الغرض من الدرع هو عادةً تقليل الحرارة الإشعاعية التي تصل إلى المكونات المجاورة بدلًا من مجرد تغطية السطح الساخن. لذلك تعتمد الإدارة الحرارية الفعالة للسيارات على المادة، وهندسة الدرع، وطريقة التثبيت، والمسافة الهوائية بين مصدر الحرارة والحاجز.
بالنسبة لمعظم برامج السيارات، تغطي ثلاث عائلات معدنية غالبية متطلبات الدروع الحرارية الصلبة: الألومنيوم، والفولاذ المقاوم للصدأ، والسبائك النيكلية عالية الأداء مثل Inconel 625.
| موقع الاستخدام في السيارة | اختيار المادة الشائع | سبب التصميم الأساسي |
|---|---|---|
| حاجز حراري إشعاعي لحجرة المحرك | الألومنيوم | وزن منخفض وانعكاس جيد للحرارة الإشعاعية |
| حماية عادم أسفل الهيكل | الألومنيوم أو الفولاذ المقاوم للصدأ | تغطية مساحات كبيرة مع التحكم في الوزن |
| مجمع العادم | الفولاذ المقاوم للصدأ | الدورات الحرارية والمتانة الميكانيكية |
| المحوّل الحفاز | الفولاذ المقاوم للصدأ | التعرض لدرجات حرارة عالية، ومقاومة الاهتزاز والتآكل |
| كاتم الصوت ومانع الصوت | الألومنيوم أو الفولاذ المقاوم للصدأ | يعتمد على درجة الحرارة والموضع وبيئة المركبة |
| منطقة الشاحن التوربيني | فولاذ مقاوم للصدأ أو Inconel 625 | متطلبات حرارية أعلى ودورات تسخين متكررة |
| رياضات المحركات ومناطق العادم شديدة الحرارة | Inconel 625 | مقاومة عالية لدرجات الحرارة ومقاومة الأكسدة |
هذا الجدول نقطة بداية وليس مواصفة عالمية. يمكن أن يؤثر سُمك المادة، ودرجة السبيكة، والمسافة عن سطح العادم، وهندسة المكوّن بشكل كبير في الأداء النهائي.

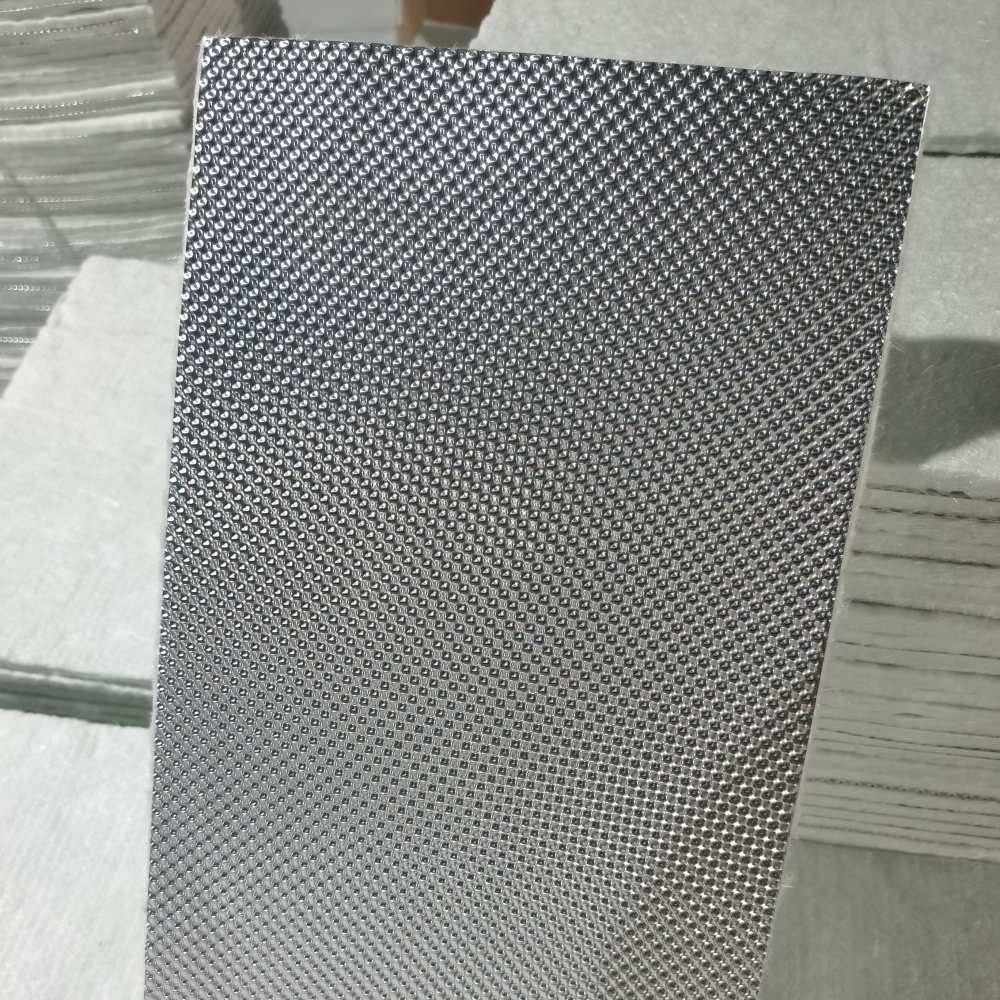

يُعد مشعب العادم أحد أصعب المواضع لتركيب واقٍ حراري معدني صلب. فقد يُركّب الواقي بالقرب من مصدر الحرارة، ويتعرض لاهتزازات المحرك، ويخضع مرارًا لدورات بين الظروف المحيطة ودرجات حرارة التشغيل المرتفعة.
ولهذا السبب، يُعتبر الفولاذ المقاوم للصدأ على نطاق واسع مادة عملية للواقيات الحرارية لمشعبات العادم. فمزيجه من القوة الميكانيكية ومقاومة الأكسدة والتآكل يجعله مناسبًا للواقيات المشكلة التي يجب أن تحافظ على هندستها خلال دورات التسخين والتبريد المتكررة.
إنصفيحة الحاجز الحراري المصنوعة من الفولاذ المقاوم للصدأ والمزخرفة بالنقش البارز من BSTFLEX مصممة للتطبيقات التي يتطلب فيها الهيكل المعدني الرقيق صلابة إضافية. ويعزز الشكل المنقوش هندسة الصفيحة دون الاعتماد حصريًا على زيادة سُمك المعدن.
يمكن أن تولّد المحوّلات الحفازة أحمالًا حرارية مركزة أسفل المركبة وبالقرب من أرضية مقصورة الركاب، والأسلاك، وخطوط المكابح، وأنظمة الوقود، أو المكوّنات الأخرى الحساسة لدرجة الحرارة. ولذلك يحتاج واقي المحوّل الحفاز إلى تحمّل كل من التعرض الحراري والبيئة الميكانيكية القاسية الموجودة أسفل المركبة.
يُختار الفولاذ المقاوم للصدأ كثيرًا لأنه يتحمل الحرارة وملوثات الطريق والاهتزاز المتكرر مع الحفاظ على الثبات الهيكلي. واعتمادًا على بنية الواقي، يمكن أيضًا دمج طبقة من الفولاذ المقاوم للصدأ المشكلة أو المنقوشة مع فجوة هوائية أو طبقة عازلة لزيادة تأثير الحاجز الحراري.
بالنسبة للحواجز الثانوية الأقل تعرضًا للحرارة والموجودة على مسافة أبعد من المحوّل، قد يكون الألومنيوم خفيف الوزن مناسبًا أيضًا. وينبغي أن يستند قرار التصميم إلى الظروف الحرارية المقاسة أو المحسوبة بدلًا من الاعتماد على اسم المكوّن وحده.

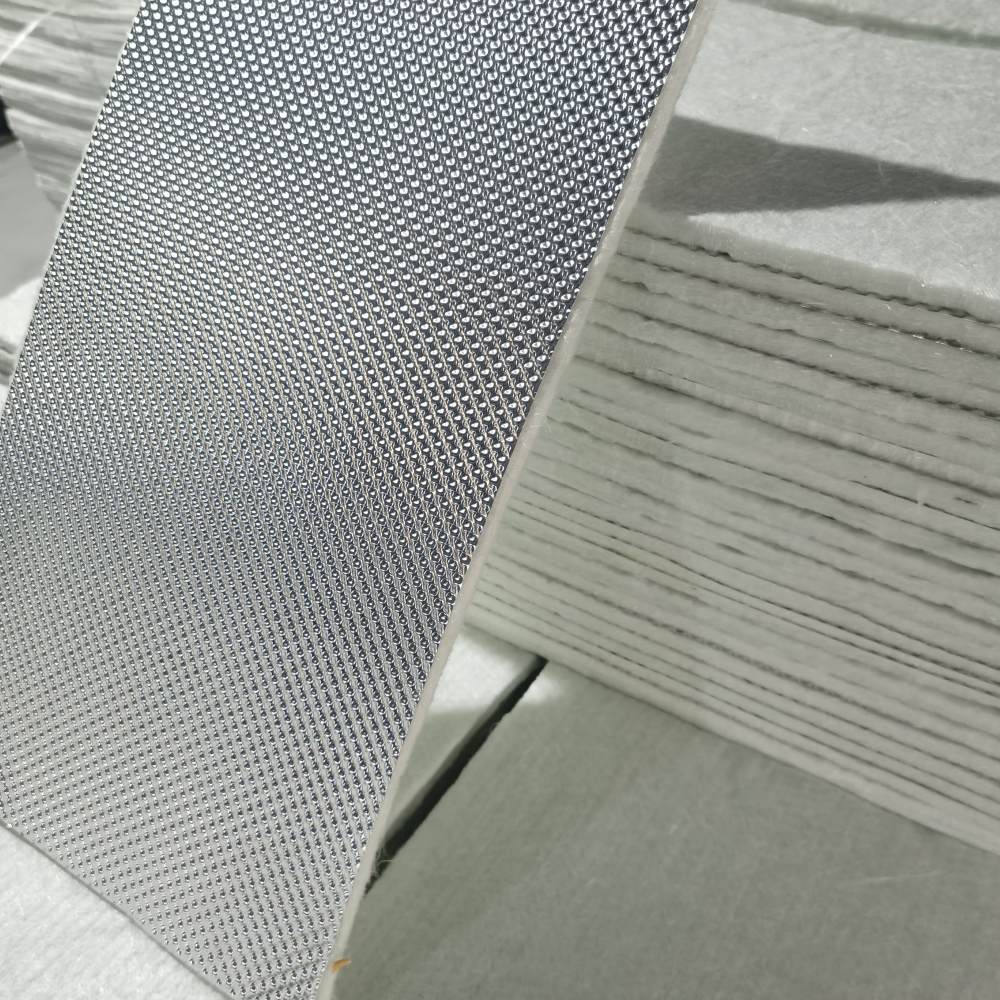

غالبًا ما يغطي الواقي الحراري للجزء السفلي من الهيكل مساحة سطح أكبر بكثير من واقي المشعب. ويصبح الوزن الزائد للمادة أكثر أهمية عندما يمتد الواقي على طول نفق العادم أو أرضية الهيكل أو منطقة خزان الوقود.
وهنا توفر مادةالواقي الحراري المصنوع من الألومنيوم والمزخرف بالنقش البارز ميزة هندسية مفيدة. فالكثافة المنخفضة للألومنيوم تجعل من الممكن حماية مساحة كبيرة مع إضافة قدر قليل نسبيًا من كتلة المركبة.
تشمل التطبيقات النموذجية:
يكون النقش البارز مفيدًا بشكل خاص في ألواح الألومنيوم العريضة، لأن نمط السطح ثلاثي الأبعاد يزيد الصلابة ويساعد على التحكم في حركة اللوح والاهتزاز والتشوه.

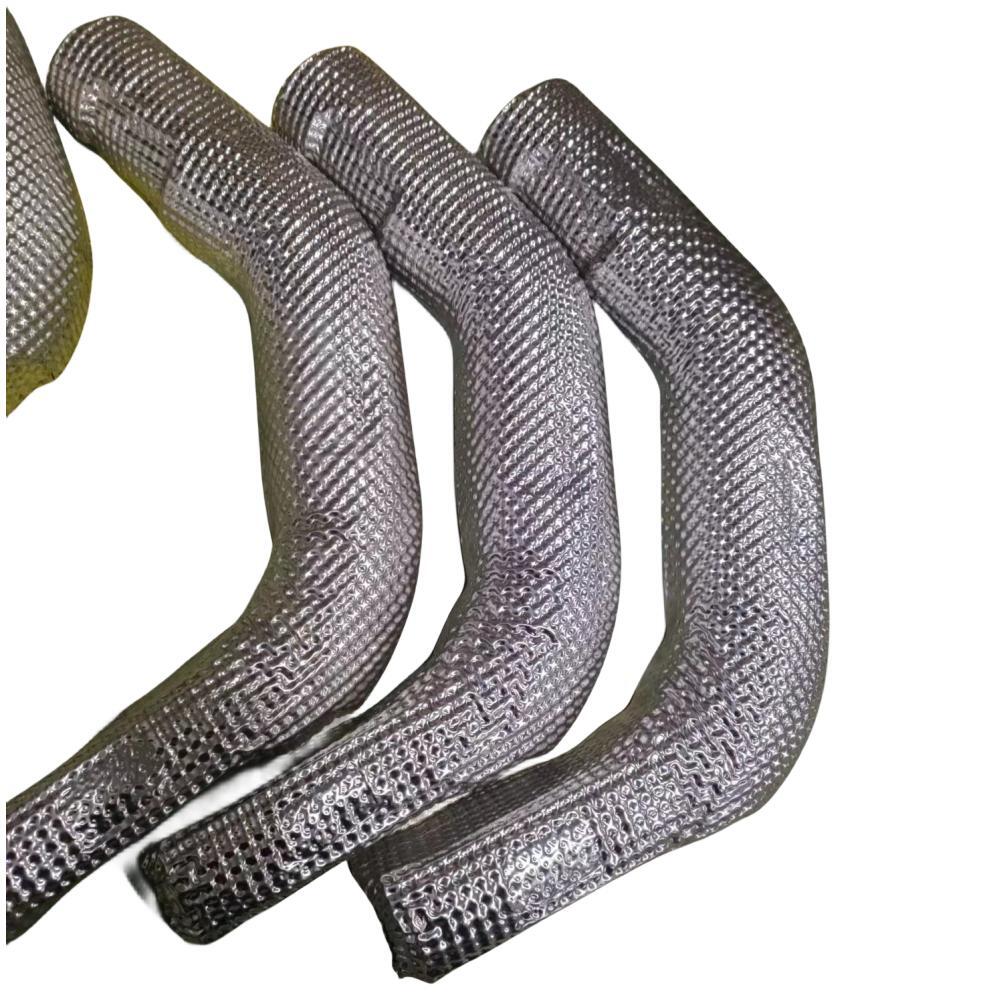

تنطوي الإدارة الحرارية لحجرة المحرك على مشكلة مختلفة عن الحماية المباشرة للعادم. وغالبًا ما يكون الهدف هو منع الطاقة الإشعاعية الصادرة من المشعب أو الشاحن التوربيني أو أنبوب العادم من تسخين مكوّنات السحب المجاورة أو الأسلاك أو الأجهزة الإلكترونية أو ألواح الهيكل.
بالنسبة لهذه الحواجز الثانوية، غالبًا ما يكون الألومنيوم مادة فعالة لواقي حرارة المحرك، لأنه يجمع بين الوزن المنخفض وقابلية التشكيل الجيدة والانعكاس الفعال للحرارة الإشعاعية.
قد تُركّب واقيات الألومنيوم النموذجية لحجرة المحرك بين:
ومع ذلك، إذا كان الدرع يقع قريبًا للغاية من مكوّن عادم ذي درجة حرارة عالية، فقد يكون الفولاذ المقاوم للصدأ أو سبيكة ذات قدرة أعلى على تحمل الحرارة أكثر ملاءمة.
يمثل الشاحن التوربيني أحد أعلى مصادر التركيز الحراري في حجرة محرك الاحتراق. بالإضافة إلى درجات حرارة التشغيل المرتفعة، تتضمن تطبيقات الشواحن التوربينية تغيرات سريعة في درجات الحرارة، ومساحة تركيب محدودة، وتعرضًا شديدًا للحرارة الإشعاعية للخراطيم والأسلاك وهياكل المركبة القريبة.
يبقى الفولاذ المقاوم للصدأ مناسبًا للعديد من تصميمات الدروع الحرارية للشواحن التوربينية الإنتاجية، خاصة عندما تكون هندسة شكل الدرع والفجوة الهوائية مصممة بشكل صحيح. بالنسبة للمحركات ذات الاستخدام الشديد، وتطبيقات التحمل، وأنظمة عادم رياضة السيارات، يمكن للسبائك القائمة على النيكل توفير أداء إضافي.
BSTFLEX مادة الدرع الحراري من سبيكة 625 إنكونيلمخصصة للبيئات الحرارية الصعبة التي تتطلب مقاومة أكبر للأكسدة والتآكل وفقدان القوة الميكانيكية عند درجات الحرارة المرتفعة.
لا ينبغي استبدال الفولاذ المقاوم للصدأ بإنكونيل تلقائيًا لمجرد أنه سبيكة ذات أداء أعلى. تحمل المادة تكلفة أعلى، وينبغي عادةً تحديد استخدامها عندما تبرر بيئة التشغيل ذلك.
تشمل التطبيقات التي قد تستدعي استخدام إنكونيل 625 ما يلي:
عندما يفي الفولاذ المقاوم للصدأ التقليدي بالفعل بالمتطلبات الحرارية والميكانيكية، فقد يؤدي استخدام إنكونيل إلى إضافة تكلفة دون توفير ميزة حقيقية للنظام. لذلك فإن اختيار المادة المناسبة هو توازن بين الأداء الحراري والمتانة ومتطلبات التصنيع والتكلفة الإجمالية للبرنامج.
من الأخطاء الشائعة في تصميم الدروع الحرارية التركيز فقط على السبيكة مع تجاهل المسافة بين الدرع ومصدر الحرارة.
يمكن أن تؤثر الفجوة الهوائية بشكل كبير على أداء الحاجز الحراري المعدني. بدلًا من وضع الدرع الحراري مباشرة مقابل المكوّن الساخن، ينشئ المهندسون غالبًا فصلًا مضبوطًا يحد من انتقال الحرارة بالتوصيل ويسمح للسطح المعدني بالعمل بشكل أساسي كحاجز إشعاعي.
تشمل متغيرات التصميم المهمة:
وبالتالي، قد يؤدي درع حراري أرق موضوع بشكل صحيح أداءً أفضل من صفيحة أثقل تم تركيبها مع تباعد حراري غير مناسب.
غالبًا ما تكون الدروع الحرارية المعدنية للسيارات منقوشة لأن الصفائح الرقيقة والمسطحة جدًا قد تفتقر إلى الصلابة المطلوبة للأجزاء الكبيرة أو المعقدة. تؤدي إضافة نمط مُشكّل إلى تغيير السلوك الإنشائي للصفيحة وتسمح للمهندسين بإنشاء مكونات خفيفة الوزن ذات صلابة محسّنة.
اعتمادًا على التصميم، يمكن أن تساعد عملية النقش في:
يمكن تطوير أشكال نقش مختلفة وفقًا لسماكة الصفيحة المطلوبة، وعملية التشكيل، وشكل المكوّن النهائي.
لا يمكن حل كل مشكلة حرارية باستخدام طبقة معدنية واحدة. قد تتطلب الأحمال الحرارية العالية أو مساحة التغليف المحدودة تصميم درع متعدد الطبقات.
تُعد صفيحة معدنية واحدة منقوشة مناسبة عندما يكون تقليل الحرارة الإشعاعية والفصل الميكانيكي كافيين. وقد تتضمن الأنظمة الأكثر تطلبًا طبقتين معدنيتين مع فجوة هوائية أو طبقة عزل موضوعة بينهما.
يمكن أن تكون التجميعات متعددة الطبقات مفيدة حول:
يجب التحقق من فائدة البناء متعدد الطبقات مقارنة بالوزن الإضافي وتعقيد التشكيل وتكلفة التصنيع.
يمكن أن تؤدي زيادة سُمك المعدن إلى تحسين القوة الميكانيكية، لكن المادة الأكثر سُمكًا لا تُنشئ تلقائيًا حاجزًا حراريًا أفضل بشكل متناسب.
يدير واقي الحرارة بشكل أساسي الطاقة الإشعاعية ويحد من انتقال الحرارة إلى المكونات القريبة. لذلك تعتمد فعاليته بدرجة كبيرة على خصائص السطح والهندسة والمسافات. وقد يؤدي اختيار معدن سميك بشكل غير ضروري إلى زيادة وزن المكون واستهلاك المواد دون معالجة مشكلة التصميم الحراري الأساسية.
بالنسبة إلى تطوير OEM، يجب اختيار سُمك الصفيحة مع:
يجب أن يصف تحديد مواصفات واقي الحرارة المفيد أكثر من اسم المعدن. إذ إن توفير بيانات تطبيق واقعية يسمح للشركة المصنعة بالتوصية ببنية مناسبة ويقلل دورات التطوير غير الضرورية.
تتضمن المعلومات الهندسية عادةً:
عندما لا تكون المادة محددة بعد، يمكن لـ BSTFLEX مراجعة ظروف التركيب ومساعدة العملاء في تقييم خيارات واقيات الحرارة المصنوعة من الألومنيوم والفولاذ المقاوم للصدأ وInconel.
تمتد مبادئ اختيار المواد نفسها إلى ما هو أبعد من سيارات الركاب. إذ تُطلب الحواجز الحرارية المعدنية الصلبة أيضًا في المركبات التجارية والآلات الزراعية ومعدات البناء ومركبات ATV والدراجات النارية والمولدات وغيرها من المعدات التي تعمل بالمحركات.
قد تخلق المعدات الثقيلة بيئة أكثر صعوبة لأن أنظمة العادم تعمل لفترات طويلة تحت الحمل ويمكن أن تتعرض للغبار والطين والرطوبة والصدمات الميكانيكية. في هذه الحالات، قد تصبح متانة المادة وتصميم التثبيت أكثر أهمية من تحقيق أقل وزن ممكن للواقي.
بالنسبة إلى مركبات الأداء والسباقات، قد تتحول الأولويات الهندسية مرة أخرى نحو مقاومة درجات الحرارة القصوى والتغليف المدمج وحماية المكونات شديدة الحساسية للحرارة.
توفر BSTFLEX مواد مختلفة لواقيات الحرارة الصلبة حتى يتمكن العملاء من مطابقة المعدن مع المنطقة الحرارية بدلًا من فرض مادة واحدة على كل تطبيق.
مناسبة لمشعبات العادم، والمحولات الحفازة، وكواتم الصوت، وأنابيب العادم، ومناطق الحرارة العالية في السيارات التي تتطلب أداءً ميكانيكيًا عاليًا.
عرض مادة الدرع الحراري من الفولاذ المقاوم للصدأ
مناسبة للدروع السفلية خفيفة الوزن، وحواجز حجرة المحرك، وأنفاق ناقل الحركة، والحماية الثانوية من الحرارة الإشعاعية.
عرض مادة الدرع الحراري من الألومنيوم
مناسب للشواحن التوربينية، وأنظمة عادم رياضة السيارات، والتطبيقات الأخرى حيث تبرر الحرارة الشديدة وظروف التشغيل القاسية استخدام سبيكة نيكل عالية الأداء.
عرض مادة الدرع الحراري Inconel 625
تعتمد أفضل مادة لدرع حراري للسيارات على منطقة التركيب. يُستخدم الألومنيوم عادةً للحواجز الحرارية الإشعاعية خفيفة الوزن، ويُختار الفولاذ المقاوم للصدأ على نطاق واسع حول مكونات العادم، بينما تُستخدم سبائك Inconel عندما تبرر المتطلبات الحرارية والميكانيكية الاستثنائية استخدامها.
يُعد الفولاذ المقاوم للصدأ نقطة بداية شائعة لدروع حرارة العادم لأنه يجمع بين القدرة على تحمل درجات الحرارة، والقوة الميكانيكية، ومقاومة التآكل. يمكن أن يكون الألومنيوم مناسبًا للحواجز الثانوية البعيدة عن مصدر الحرارة، بينما يمكن استخدام Inconel في ظروف العادم القاسية.
يُستخدم الفولاذ المقاوم للصدأ على نطاق واسع لدروع حرارة مشعب العادم لأن التطبيق يتضمن حرارة إشعاعية عالية، واهتزازًا، ودورات حرارية متكررة. يجب أن يأخذ اختيار المادة النهائي في الاعتبار درجة حرارة التشغيل الفعلية، والمسافة من المشعب، وبنية الدرع.
الفولاذ المقاوم للصدأ مناسب للعديد من دروع الشواحن التوربينية الإنتاجية. قد تتطلب أنظمة الشواحن التوربينية عالية الأداء في السباقات ودرجات الحرارة القصوى مادة قائمة على النيكل مثل Inconel 625.
نعم. الألومنيوم فعال كحاجز حراري إشعاعي خفيف الوزن عندما تكون درجة حرارة التشغيل والمسافة من مصدر العادم مناسبة. وهو مفيد بشكل خاص للدروع السفلية ودروع حجرة المحرك حيث يكون تقليل الوزن مهمًا.
يزيد الشكل المنقوش من صلابة الصفائح الرقيقة، مما يسمح للمصنعين بتقليل الوزن مع الحفاظ على الشكل ومقاومة الاهتزاز. يعتمد الأداء الحراري بعد ذلك على التصميم الكامل، بما في ذلك الفجوة الهوائية وموضع الدرع.
نعم. تدعم BSTFLEX مشاريع الحماية الحرارية لمصنعي المعدات الأصلية بسمك مواد مخصص، وأبعاد صفائح مخصصة، وأنماط نقش مخصصة، وتطوير خاص بالتطبيق. يمكن للعملاء تقديم الرسومات أو العينات أو معلومات التركيب للتقييم.
لا تتمثل استراتيجية الإدارة الحرارية الأكثر فعالية للعادم في البحث عن مادة واحدة متفوقة عالميًا. بل تتمثل في تقسيم السيارة إلى مناطق حرارية وتطبيق مادة مناسبة لكل موقع.
يتميز الألومنيوم بفعالية عالية عندما يكون الهدف هو التحكم في الحرارة الإشعاعية خفيفة الوزن. يوفر الفولاذ المقاوم للصدأ متانة أكبر حول مكونات العادم الأكثر سخونة. يُخصص Inconel 625 للبيئات الحرارية القاسية حيث قد لا توفر المعادن التقليدية المستخدمة في السيارات أداء الخدمة المطلوب.
بالنسبة لمشروع عادم أو حجرة محرك أو جزء سفلي جديد، يمكن لـ BSTFLEX تقييم مصدر الحرارة ومساحة التركيب وسمك المعدن ومتطلبات التشكيل. أرسل تفاصيل التطبيق أو الرسم أو العينة لمناقشة مادة مناسبة لدرع الحرارة في السيارات وطلب عرض سعر.
