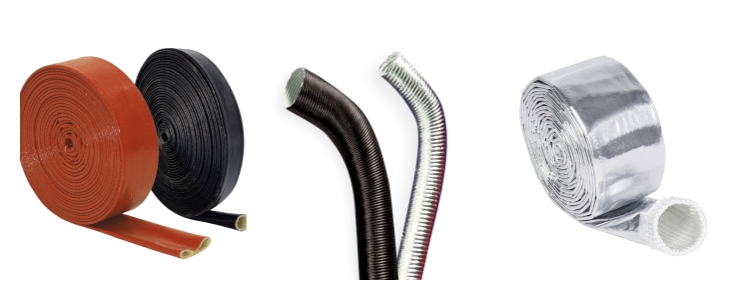

عزل حراري لخط الوقود يحمي هذا النظام خراطيم الوقود والأنابيب الصلبة من الحرارة الإشعاعية وتدفق الهواء الساخن والتآكل، مما يساعد على تقليل امتصاص الحرارة وتحسين الموثوقية وخفض خطر التلف الحراري في حجرات المحرك الضيقة. إذا كان مسار الوقود يمر بالقرب من العادم أو الشاحن التوربيني أو مشعب السحب أو غيرها من المناطق الساخنة، فمن الأفضل استخدام نظام مخصص. واقي حراري لخط الوقود (عادةً ما يكون غلافًا واقيًا حراريًا) هو أحد أكثر التحسينات فعالية التي يمكنك إجراؤها.

تقوم شركة BSTFLEX بتصنيع هياكل أكمام متعددة يمكن استخدامها كـ عزل حراري لخطوط الوقود تصفح جميع الخيارات هنا: غطاء عازل للحرارة (خيارات عازل حراري لخط الوقود) .

لماذا يُعدّ عزل خطوط الوقود حرارياً أمراً بالغ الأهمية؟

• يقلل من امتصاص الحرارة: يحد من امتصاص الحرارة الإشعاعية من مكونات العادم والجانب الساخن للشاحن التوربيني.
• تحسين الموثوقية: يحمي أغطية خطوط الوقود من التسارع في التقادم والتشقق والتصلب.
• يمنع التلف الناتج عن الاحتكاك: تُعد نقاط التوجيه القريبة من المشابك/الأقواس من المواقع الشائعة للفشل.
• يدعم التغليف الآمن: يساعد ذلك في الحفاظ على هامش أمان أكبر عندما تكون المساحة ضيقة.

أساسيات واقيات الحرارة لخطوط الوقود: أنماط الحرارة التي تُلحق الضرر بخطوط الوقود

معظم مشاكل خطوط الوقود حول المناطق الساخنة ناتجة عن مزيج من:

• التدفئة الإشعاعية: الطاقة الحرارية المنبعثة من العادم، والمشعبات، وهياكل التوربو، وأنابيب العادم.
• الحمل الحراري: تدفق الهواء الساخن في حجرات المحرك والمناطق أسفل الهيكل.
• التوصيل / الاحتكاك: يمكن أن يتسبب الاهتزاز في احتكاك الخط أو الغلاف بالأقواس والحواف، مما يؤدي إلى ظهور نقاط ساخنة وتآكل.

قاعدة الاختيار: اختر ما يناسبك واقي حراري لخط الوقود بناءً على (1) نوع الحرارة، (2) الخلوص، و (3) خطر التآكل.

كيفية اختيار العزل الحراري لخطوط الوقود (دليل عملي للاختيار)

1) إذا كانت المشكلة الرئيسية هي الحرارة الإشعاعية بالقرب من العادم/الشاحن التوربيني

اختر غلافًا حراريًا عاكسًا مصممًا لتقليل الحمل الحراري الإشعاعي. تُستخدم الأغلفة العاكسة عادةً لتوجيه خطوط الوقود بالقرب من مكونات العادم لأنها تقلل من امتصاص الحرارة دون إضافة حجم زائد.

ابدأ بالخيارات الموجودة أسفل: فئة أكمام الحماية الحرارية .

2) إذا كانت المشكلة تتمثل في كل من الحرارة والتآكل عند المشابك/الأقواس

إذا احتكّ السلك بالأقواس أو الحواف الصلبة، تصبح مقاومة التآكل بنفس أهمية العزل الحراري. اختر غلافًا مضفرًا أكثر متانة أو غلافًا شديد التحمل، وثبّت الأطراف جيدًا لمنع تحرك السلك أثناء دورات التسخين والتبريد.

تصفح الخيارات المقاومة للتآكل هنا: أكمام الحماية الحرارية لخطوط الوقود .

3) إذا كنت بحاجة إلى قدرة على الحماية من الحرائق (المناطق الحرجة)

في مناطق التوجيه عالية الخطورة التي تتطلب حماية من اللهب، يُنصح باستخدام غلاف واقٍ من الحريق مصمم لتحمل الظروف القاسية. ويُوصى بهذا النوع من الهياكل عادةً عندما تمر الخطوط في مناطق حرارية شديدة أو عندما تكون متطلبات التحكم في المخاطر أعلى.

اطلع على خيارات الأكمام المقاومة للحريق في: أكمام واقية من الحرارة لخط الوقود .

4) إذا كانت المساحة ضيقة للغاية

في المساحات الضيقة، قد يكون استخدام غلاف أنحف هو الحل الأمثل. تجنب استخدام غلاف أكبر من اللازم، واستخدم أدوات تثبيت مناسبة لضمان بقاء الغلاف في مكانه وعدم احتكاكه بالأجزاء المحيطة.

نصائح التركيب (ما ينجح في المركبات الحقيقية)

• حافظ على مسافة آمنة كلما أمكن ذلك: تعمل الحواجز الإشعاعية بشكل أفضل مع وجود فجوة هوائية.
• قم بتأمين كلا الطرفين: استخدم المشابك/الروابط لمنع تحرك الغلاف أثناء الاهتزاز والتسخين المتكرر.
• حماية نقاط الاحتكاك: إذا كانت الأقواس متقاربة، فأضف طبقة خارجية أكثر صلابة أو عدّل مسار التوصيل.
• افحص المنتج بعد دورات التسخين: أعد فحص الاحتفاظ بالبيانات بعد عمليات التشغيل الأولية.

قائمة التحقق الجاهزة لطلب عروض الأسعار (نسخ/لصق)

• نوع الخط: خط الوقود / خط الإرجاع / خط البخار (EVAP) / مسار مشترك
• إنشاء الخطوط: خرطوم مطاطي / خرطوم مضفر / خط صلب / مختلط
• مصدر حرارة قريب: العادم / مشعب العادم / التوربو / أنبوب العادم السفلي / تدفق الهواء الساخن
• التخليص الجمركي: أقصر مسافة إلى الجزء الساخن ____ مم / ____ بوصة
• نقاط التآكل: الأقواس / المشابك / الحواف (نعم/لا + صور)
• الأبعاد المطلوبة: القطر الخارجي للخط ____ ; طول الكم ____ ; الكمية ____
• بيئة: التعرض للزيت / تناثر الزيت / الغبار / الحركة
• كمية: حجم النموذج الأولي أو حجم الإنتاج، تاريخ التسليم المستهدف

التعليمات

ما هو أفضل واقي حراري لخط الوقود؟

الأفضل واقي حراري لخط الوقود يعتمد ذلك على ما إذا كان الخطر الرئيسي هو الحرارة الإشعاعية، أو التآكل، أو متطلبات الحماية من اللهب. بالنسبة للمسارات المجاورة للعادم، يُعد استخدام غلاف عاكس شائعًا. أما في حالة احتكاك المشابك/الدعامات، فيُفضل اختيار غلاف أكثر متانة ومقاومة للتآكل. وبالنسبة للمناطق المعرضة للخطر الشديد، يُنصح بتحديد هيكل غلاف واقٍ من الحريق.

هل أختار عزل خط الوقود الحراري بناءً على القطر الداخلي للخرطوم أم القطر الخارجي؟

يتم تحديد مقاسات الأكمام عادةً حسب القطر الخارجي (OD) من الخط أو الحزمة. اختر معرف غلاف يوفر إمكانية التركيب دون ارتخاء مفرط (مما قد يؤدي إلى الاحتكاك والتحرك).

ما مقدار الخلوص الذي يجب أن أتركه بين مكونات نظام العادم؟

كلما زادت المساحة المتاحة كان ذلك أفضل. عندما تكون المساحة المتاحة ضيقة، استخدم هيكلًا عالي الأداء للوصلات، وثبّت الوصلة جيدًا بحيث لا تلامس الحواف الحادة أو الأجزاء الساخنة أثناء الاهتزاز.

هل يمكن استخدام غلاف واحد لخطوط الوقود والزيت وسائل التبريد؟

يمكن للعديد من الأغطية الحرارية حماية أنواع متعددة من الأنابيب، لكن الاختيار الأمثل يعتمد على تعرضها للسوائل، ودرجة الحرارة، ومخاطر التآكل، وبيئة مسارها. شاركنا صورًا وتفاصيل الأنابيب للحصول على توصية سريعة.

هل تحتاج إلى مساعدة في اختيار العزل الحراري لخطوط الوقود؟

أرسل صورًا لمنطقة مسارك (خاصةً بالقرب من العادم/الشاحن التوربيني)، وقياسات الخلوص، والقطر الخارجي للخط. سنرشح لك الأفضل. عزل حراري لخط الوقود قم بتغليفها وتقديم عرض سعر سريع.

اطلب عرض سعر | عرض أكمام الحماية الحرارية لخط الوقود
