يتضمن تركيب حشوة العادم القابلة للتمدد مهمتين منفصلتين: وضع كمية الألياف المحددة قبل إغلاق كاتم الصوت، والتأكد من أن المادة تتمدد كما هو مقصود أثناء التسخين الأولي.الورقة التي تتناسب بدقة حول القلب قد اجتازت فحص التجميع، وليس اختبار الخدمة الكامل.

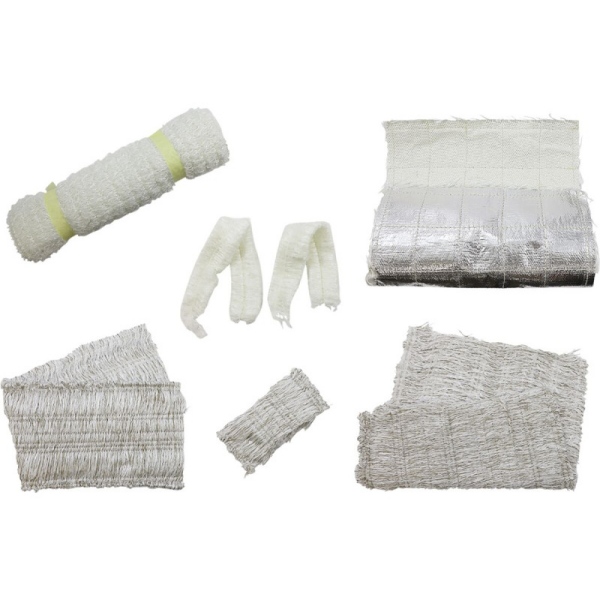

إن BSTFLEX ورقة حشوة كاتم صوت العادمتحتوي على خيوط زجاجية مضغوطة ومحكمه ذات خيوط مستمرة مثبتة بخياطة ذات درجة انصهار منخفضة. يساعد الشكل المدمج في المناولة؛ وتوفر الخياطة قيداً مؤقتاً يزول بالحرارة.
يوفر هذا الدليل سير عمل لتخطيط التركيب لكاتمات صوت الامتصاص القابلة لإعادة التعبئة وتجميعات الشركات المصنعة للمعدات الأصلية (OEM). استخدم التعليمات المرفقة للورقة الفعلية ونظام العادم لتحديد الأبعاد، وكمية التعبئة، وتفاصيل التثبيت، وظروف التسخين. هذا ليس إجراءً لفتح كاتم صوت مغلق أو تغيير تصميمه الداخلي.

اعمل على عادم بارد وامنع بدء تشغيل المحرك أو تشغيل المعدات بشكل عرضي. قبل إزالة الحشوة القديمة، سجل مواقع القلب، ووصلات الأطراف، والبطانات المعدنية، ومكونات التثبيت. الصور الفوتوغرافية مفيدة عندما تخفي الحشوة طبقة يجب إعادة تركيبها.
افحص التجميع المكشوف بحثاً عن وصلات مفكوكة، أو أجزاء مشوهة، أو ثقوب تالفة، أو حواف قد تعلق بورقة الاستبدال. عالج أي تلف باستخدام تعليمات خدمة الشركة المصنعة للعادم. لا تقم بتغيير الثقوب أو إزالة الأجزاء الداخلية لمجرد جعل مادة الاستبدال أسهل في التركيب.
تعامل مع الألياف الزجاجية باستخدام قفازات مناسبة، وملابس واقية، وحماية للعين، وتحكم في الغبار وفقاً لورقة بيانات سلامة المواد الفعلية وتقييم مكان العمل. احتفظ بالقصاصات محتواة بدلاً من نفض الألياف. اتبع إجراءات التنظيف والتخلص في الموقع للحشوة المستخدمة، والتي قد تحتوي على رواسب ناتجة عن الخدمة.

سؤال متكرر في تركيب حشوة العادم القابلة للتمددهو ما إذا كان يجب إزالة الخيط المرئي أولاً. بالنسبة للبناء المضغوط والمخيط الموصوف هنا، لا تقم بإزالة الخيط كخطوة تحضيرية ما لم تطلب تعليمات المورد ذلك صراحةً.
ميز بين أربطة التغليف والخياطة المدمجة. قد تحتاج التغليف إلى الإزالة، بينما تعد الغرز جزءاً من هيكل الورقة الموردة. حيثما تكون أدوارها غير واضحة، قم بحل ذلك قبل القطع أو التغليف.
تجنب أيضاً إضافة خياطة بديلة بخيط غير محدد. يمكن أن تؤدي إعادة خياطة قطعة تالفة إلى تغيير القيد الذي يتم تقييمه. ضع المادة التالفة جانباً واتفق على إجراء مع المورد بدلاً من إنشاء تغيير غير مسجل على خط التجميع.
يتم شرح الآلية الأساسية في كيفية ملء أوراق الألياف الزجاجية التي تتحرر بالحرارة لكاتم الصوت. يجب أن يحافظ التركيب على ذلك السلوك المقصود، لا أن يلغيه قبل التجميع.

حدد التغطية المحورية والبعد المأخوذ حول القلب على مخطط القطع. في ترتيب التغليف الشائع، يتبع عرض الورقة الطول الفعال المعبأ لكاتم الصوت. تأكد من اتجاه البناء المورد بدلاً من افتراض أنه يمكن تدوير القطعة دون مراجعة.
اقطع باستخدام أدوات مناسبة باتباع النمط المتفق عليه. تجنب سحب المادة بعيداً لفصل قطعة أو شدها للوصول إلى وصلة طرفية. افحص الحواف المقطوعة والخياطة المتبقية قبل نقل القطعة إلى محطة التجميع.
تحقق من الكمية المحددة بعد القطع. استخدم أساس الوزن المتفق عليه، مع التمييز بين الألياف الزجاجية الجافة والورقة المخيطة الكاملة. احتفظ بالقصاصات منفصلة حتى لا يتم احتساب وزنها كمادة مركبة.
لحسابات الأبعاد والكمية، استخدم دليل تحديد حجم حشوة العادم القابلة للتمدد ووزن التعبئة. بمجرد الموافقة على القطعة المقطوعة، يجب أن يعيد التركيب إنتاج ذلك التخطيط بدلاً من إعادة حساب الكمية بالتقدير.
استخدم كمية الألياف المحددة وتخطيط التغليف، وليس قاعدة "بأقصى قدر ممكن من الإحكام".استهدف تجميعاً مدعوماً ومتساوياً يمكن إدخاله وإغلاقه دون تغيير كمية المادة المتفق عليها أو إتلاف الورقة.
ادعم القلب أثناء وضع المادة. اعمل على طول الطول المعبأ بحيث تظل الورقة محاذية بدلاً من سحب طرف واحد بشكل أكثر إحكاماً لتصحيح الآخر. افحص التماس أو التداخل على طوله بالكامل، وليس فقط عند الطرف المرئي للمشغل.
تجنب لف الورقة في حبل أو ربطها في نطاقات ضيقة. وعلى العكس من ذلك، لا تقم بإزالة الألياف لإنشاء خلوص عشوائي بافتراض أن التمدد سيحل محل الكمية المفقودة. ينتمي الترتيب الأولي ومتطلبات التعبئة النهائية إلى نفس مواصفات التركيب.
بالنسبة لقلب غير متمركز أو غلاف ذي شكل معين، اتبع التخطيط لكل منطقة حشوة. لا تركز الورقة بأكملها على الجانب الأسهل في الوصول إليه وتفترض أن الحرارة ستعيد توزيعها عبر كل قيد داخلي.

تساعد أداة المناولة المؤقتة في تثبيت التجميع أثناء الإدخال. يظل مكون التثبيت الدائم في كاتم الصوت. لا ينبغي اختيار أي منهما لمجرد أن المادة متاحة في طاولة العمل.
حيثما يتم تحديد شريط أو أربطة أو مادة لاصقة، حدد نوعها وموقعها وكميتها وما إذا كانت ستتم إزالتها أو تحريرها أو الاحتفاظ بها. لا تستبدل قيداً مؤقتاً برباط دائم عالي الحرارة دون مراجعة البناء الناتج.
ينطبق نفس المبدأ على طبقة معدنية جانبية للقلب أو شاشة حشوة. احتفظ بالترتيب المطلوب حسب رسم العادم ما لم يتم التحقق من صحة تجميع منقح. اختيار ورقة قابلة للتمدد لا يمنح، بحد ذاته، تصريحاً بإزالة طبقة أخرى.
بالنسبة لتعليمات الإنتاج، تعد الصورة الفوتوغرافية المميزة التي تظهر كل قيد مسموح به أكثر فائدة من ملاحظة عامة لـ "تأمين الحشوة". كما أنها تعطي قطع الغيار الواردة وتدريب المشغل مرجعاً مشتركاً.

جرب القلب المعبأ عبر مسار الإدخال الفعلي. راقب الحافة الأمامية وهي تعلق، أو الورقة وهي تنزلق على طول الأنبوب، أو التداخل وهو ينثني للخلف. سجل مكان حدوث المقاومة بدلاً من استخدام أدوات التثبيت النهائية لإجبار مشكلة ملاءمة غير مفسرة على الانغلاق.
إذا لم يكن التجميع مناسباً، قارن بين أبعاد القلب والبطانة، واتجاه الورقة، والتداخل، والكمية المحددة. صحح السبب. قد يؤدي التشذيب العشوائي إلى إغلاق الغلاف مع إنشاء مواصفات حشوة مختلفة.
| فحص ما قبل الإغلاق | القبول مقابل | توقف وراجع عند |
|---|---|---|
| المادة والكمية | مرجع المادة الصحيح، ونمط القطع، وحدود الوزن المتفق عليها. | يتم خلط القصاصات في الشحنة أو لا يمكن تحديد المادة. |
| التموضع المحوري | التغطية المحددة، وخلوص الأطراف، ومناطق التعبئة المنفصلة. | تحركت الورقة، أو طويت للخلف، أو تركت منطقة غير مقصودة مكشوفة. |
| الخيوط والقيود | الخياطة الموردة ومساعدات التجميع الموثقة. | تمت إضافة ربط إضافي أو إصلاح خياطة تالفة دون مراجعة. |
| الإدخال والإغلاق | طريقة التركيب المحددة دون تغييرات غير مبررة في التعبئة. | يتطلب إغلاق الغلاف قوة غير مخطط لها أو إزالة الألياف. |
| المكونات الداخلية | قلب الرسم، والبطانات، والمثبتات، وممر الغاز غير المسدود. | مكون مفقود أو بروز التعبئة في مساحة مخصصة لتدفق الغاز. |
أكمل الربط والإغلاق وفقاً لتعليمات الشركة المصنعة للعادم. حافظ على أي مكونات مطلوبة لمنع الشرر أو متعلقة بالانبعاثات؛ مادة التعبئة ومثبتات التعبئة ليست بدائل لها.
تعبئة كاتم الصوت ذاتية التمدد لا تأتي مع وقت خمول عالمي أو إعداد لسرعة المحرك.حدد إجراء التكييف للمادة وكاتم الصوت المعين قبل التجربة، بما في ذلك موقع القياس ذي الصلة، وظروف التعرض، وترتيبات التبريد.
درجة الحرارة المطلوبة لتحرير القيد هي مواصفة منفصلة عن حد الخدمة المستمر للألياف. لا تستخدم إعلاناً عن درجة الحرارة القصوى كهدف للتسخين. وبالمثل، فإن درجة حرارة الغلاف الخارجي وحدها لا تحدد التاريخ الحراري لكل جزء من الحشوة.
سخن التجميع المكتمل بالطريقة المحددة فقط. لا تستخدم شعلة على ورقة مفكوكة أو ترتجل خطوة حرق في طاولة العمل. اتبع إجراء الاختبار الساخن للمنشأة، ووفر استخراجاً فعالاً للعادم، وأبقِ الموظفين بعيداً عن الأسطح الساخنة والمعدات المتحركة.
تغير الرائحة، أو الدخان المرئي، أو نغمة العادم المختلفة ليست معيار قبول للإفراج. تعامل مع السلوك غير المتوقع وفقاً لإجراء الاختبار وتحقق منه بدلاً من افتراض أنه طبيعي لأن التعبئة جديدة.
أثناء التطوير، حدد كيفية فحص الحشوة المفرج عنها. يمكن فتح عينة فحص مخصصة بعد التبريد الآمن، أو يمكن استخدام طريقة أخرى متفق عليها لتقييم مناطق الاهتمام. خطط لهذا قبل الاختبار حتى لا يعتمد الملاحظة على فحص مرتجل.
قارن المنطقة المواجهة للقلب، والأطراف، والتداخلات، وأي جيوب أوسع بالتوزيع المقصود. سجل المناطق المقيدة والفجوات المستمرة. الفتحة التي تبدو ممتلئة من طرف واحد ليست دليلاً على أن الغرفة الكاملة بها التغطية المطلوبة.
للإنتاج المتكرر، اتفق على الضوابط التي يجب تسجيلها لكل جزء أو دفعة وأي الفحوصات تنتمي إلى خطة التحقق أو أخذ العينات. قد يشمل ذلك هوية المادة، ووزن القطعة المقطوعة، وتأكيد التخطيط، وسجلات التكييف المحددة. لا تفترض أنه يجب فتح كل كاتم صوت نهائي للفحص.
قيم الأداء الصوتي والاحتفاظ باستخدام الاختبارات المتفق عليها للبرنامج. التثبيت الناجح ضروري، لكنه لا يحدد تقليل الضوضاء، أو فترة الخدمة، أو النتيجة التنظيمية بمفرده.
للتكرار تركيب ورقة تعبئة العادم، قم بإعداد تعليمات قصيرة مرتبطة بالمادة ومراجعة الرسم. قم بتضمين اتجاه القطع، وأساس الوزن، وموضع البدء، وترتيب الدرزات، والقيود المسموح بها، وطريقة الإغلاق.
يُظهر سجل الصور العملي القلب المُجهز، والمكون الملفوف قبل الإدخال، والتجميع البارد المكتمل. أضف سجل فحص التجربة بشكل منفصل بدلاً من تقديم صورة إنتاج كدليل على التوزيع بعد التسخين.
لاحظ أي معالجة خاصة للأغلفة المتدرجة، أو مساحات الأطراف، أو مناطق التعبئة المتعددة. حيث تتطلب الورقة تعديلاً متكرراً في المحطة، راجع الأبعاد الموردة أو مسار التجميع قبل قبول هذا التعديل كعمل عادي.
المشاريع التي لا تزال تختار بين تنسيقات المواد يمكنها استخدام مقارنة عمليات إنتاج تعبئة العادم المتمددة والتعبئة السائبة. يجب أن تتبع طريقة التثبيت المحددة جيداً العملية المختارة، لا أن تعوض عن عملية غير مناسبة.
فقط في الحالات التي يتم فيها تحديد طريقة القص والكمية النهائية لهذا التصميم. بالنسبة للتجميع المتكرر، يُفضل استخدام نمط قص محكوم بدلاً من التشذيب غير المقاس بعد اللف. تحقق من شحنة الألياف المتبقية والخياطة كلما تغيرت القطعة النهائية.
لا تتعامل مع الشريط اللاصق العادي على أنه مناسب عالمياً. استخدم وسيلة التجميع والموضع المحددين، أو اطلب توضيحاً في حال عدم تحديد أي منهما. يجب أن يراعي الاختيار كلاً من المناولة الأولية والتحرر المقصود للمادة.
لا تفترض أنه يمكن التعامل مع الورقة التي تم تحريرها كمكون مضغوط جديد. تحقق من حالتها ومن إرشادات الاستبدال الخاصة بالشركة المصنعة لنظام العادم. لا ينبغي استخدام مواصفات تجميع الإنتاج الجديد للموافقة تلقائياً على المواد المعاد استخدامها.
سجل تعريف المادة، والكمية المركبة، وتخطيط القص، والقيود المضافة، وظروف التسخين، وموقع الفجوة. هذه التفاصيل تميز بين مشكلات الكمية أو الموضع أو التحرر المحتملة. لا تشخص السبب بناءً على كلمة "قابلة للتمدد" الموجودة على العبوة.
للاستفسار عن ورقة حشو كاتم الصوت القابلة للتمدد من BSTFLEX، أرسل المقطع العرضي لكاتم الصوت، وأبعاد القلب والغلاف، والطول الفعال للحشو، وطريقة الإدخال المقصودة. أرفق مواصفات المادة الحالية ووزن التعبئة، وكمية العينة، والطلب الإنتاجي المتوقع.
عندما تكون المشكلة في التركيب، تكون صور التجربة الباردة ووصف مشكلة التعثر أو الإزاحة أو الإغلاق مفيدة بشكل خاص. اذكر ما إذا كنت بحاجة إلى مادة للقص الداخلي أو ترغب في مناقشة المكونات المقصوصة لتجميع متكرر.
