شريط عادم التيتانيوم: المادة، درجة الحرارة والتطبيقات

يُستخدم شريط عادم التيتانيوم على نطاق واسع في رؤوس الأسطوانات عالية الأداء، وأنابيب تصريف التوربو، وأنابيب عادم الدراجات النارية، وغيرها من مكونات العادم ذات درجات الحرارة العالية حيث قد لا توفر الحماية الحرارية التقليدية المتانة المطلوبة.

على الرغم من الاسم، فإن معظمشريط عادم التيتانيوملا يحتوي على معدن التيتانيوم. يُستخدم هذا المصطلح بشكل شائع في صناعة عزل العادم للإشارة إلى مادة من ألياف البازلت المنسوجة والمصنوعة من الصخور البركانية.

تقوم شركة BSTFLEX بتصنيعشريط أنابيب العادم التيتانيوم الأسودللتحكم الحراري في عوادم درجات الحرارة العالية، وتوفر عرضاً وأطوال لفات مختلفة لتطبيقات السيارات والدراجات النارية والسباقات والتطبيقات الصناعية.

مما يُصنع شريط عادم التيتانيوم؟

المادة الأساسية هيألياف البازلت.

تُنتج ألياف البازلت من الصخور البركانية الطبيعية. يتم صهر الصخور في درجات حرارة عالية ومعالجتها إلى ألياف مستمرة، والتي يمكن بعد ذلك نسجها في شريط عزل حراري مرن.

وهذا يمنح شريط العادم بنمط التيتانيوم بنية مادية مختلفة عن شريط الألياف الزجاجية التقليدي.

تشمل مصطلحات البحث الشائعة لهذا المنتج ما يلي:

• شريط عادم التيتانيوم

• شريط حراري تيتانيوم

• شريط رؤوس أسطوانات تيتانيوم

• شريط عادم بازلت

• شريط عادم صخور الحمم البركانية

• شريط عادم الصخور البركانية

غالباً ما تشير هذه الأسماء إلى نفس عائلة المواد العامة بدلاً من منتجات مختلفة تماماً.

إن منتج BSTFLEXشريط أنابيب العادم التيتانيوم الأسودمصنوع من ألياف مشتقة من الصخور البركانية ومصمم خصيصاً للتركيب المباشر حول مكونات العادم.

لماذا يُسمى شريط البازلت "شريط عادم التيتانيوم"؟

تصف كلمة "تيتانيوم" المظهر التجاري وفئة الأداء بدلاً من التركيب الكيميائي للألياف.

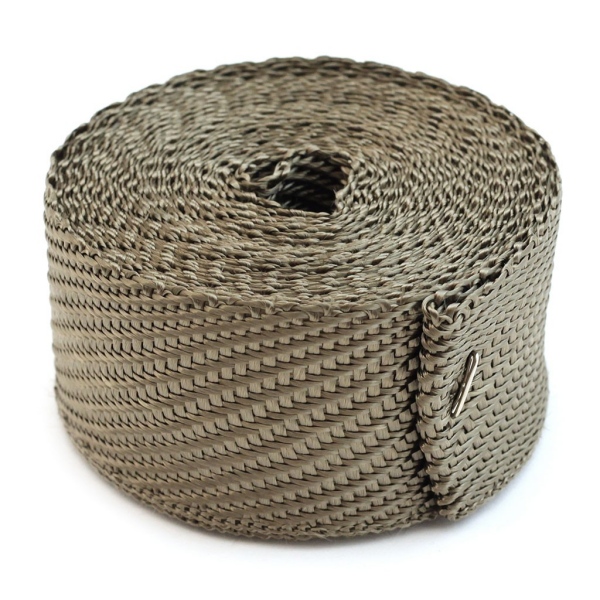

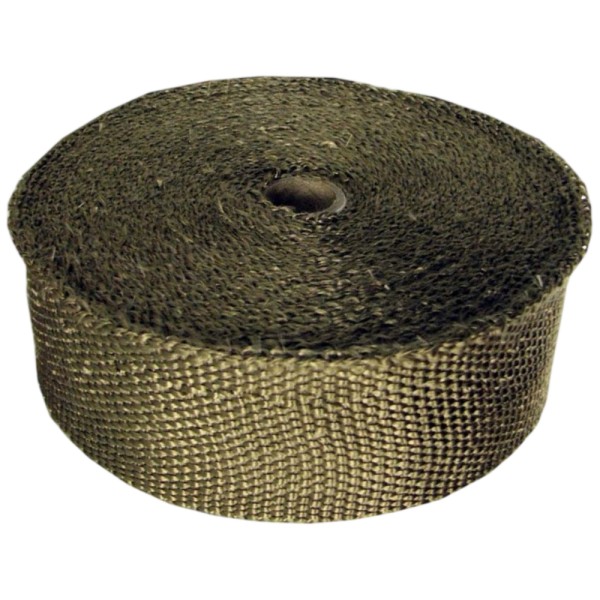

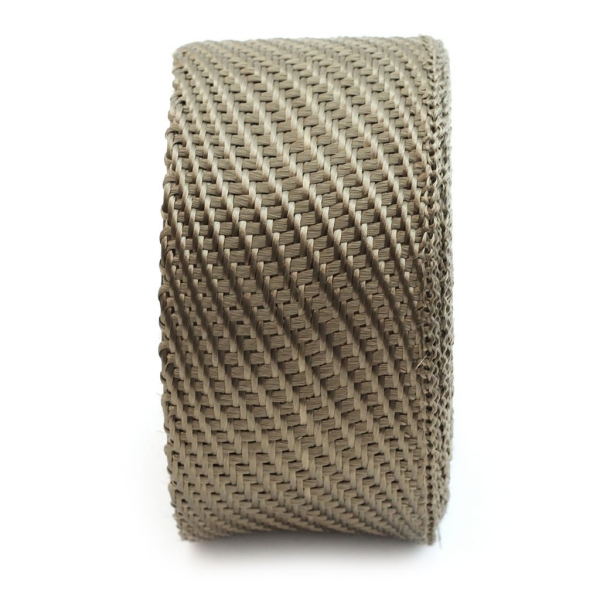

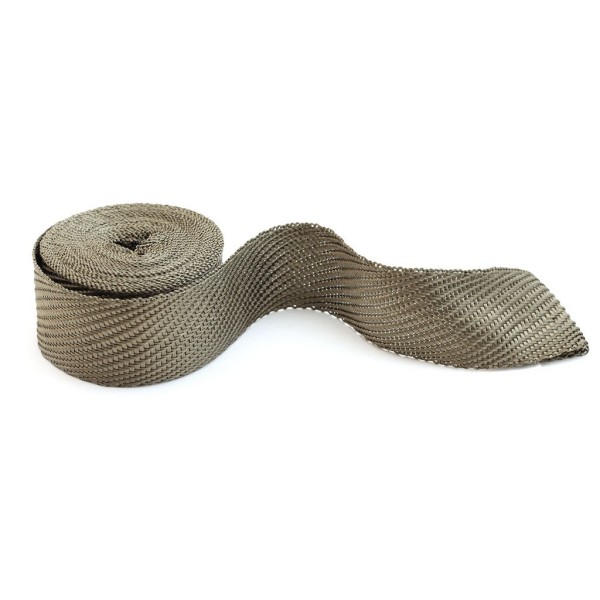

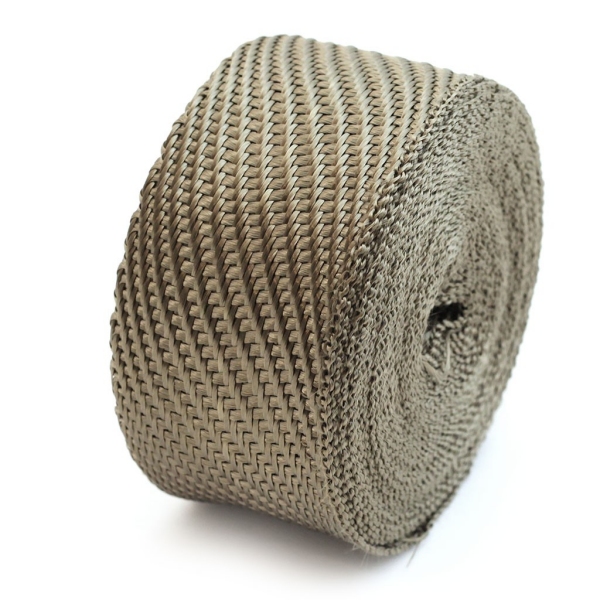

يتميز شريط البازلت عادةً بسطح منسوج ذي لون بني أو برونزي أو معدني داكن يشبه المظهر المرتبط عادةً بمكونات عادم التيتانيوم.

أما بالنسبة للمواصفات الفنية، فإن الوصف المادي الأكثر دقة هو:

شريط عادم ألياف البازلت

هذا التمييز مهم للمهندسين والمشترين لأن الشريط الملون بلون التيتانيوم ومكون عادم التيتانيوم المعدني الفعلي هما مادتان مختلفتان تماماً.

من المهم أيضاً عدم الخلط بينشريط عادم التيتانيومولف أنبوب عادم التيتانيوم.

ينصح بعض مصنعي أشرطة العادم صراحةً بعدم لف أنظمة عادم التيتانيوم ذات الجدران الرقيقة لأن الحرارة المحتبسة المفرطة قد تؤثر على متانة المعدن. لذلك يجب دائماً مراعاة مادة الركيزة قبل تحديد نوع العزل.

القدرة على تحمل درجات الحرارة

يعد تصنيف درجة الحرارة أحد الأسباب الرئيسية التي تجعل المشترين يفكرون في شريط العادم القائم على البازلت.

تحدد BSTFLEX شريط أنابيب العادم التيتانيوم الأسود الخاص بها للتعرض المباشر للحرارة حتى حوالي1800°F، مع قدرة تحمل أعلى لفترات قصيرة اعتماداً على ظروف التشغيل والتركيب.

وهذا يضع غلاف البازلت فوق العديد من منتجات الألياف الزجاجية العامة لتطبيقات العادم القاسية.

ومع ذلك، لا ينبغي أبداً الاعتماد على رقم أقصى واحد عند اختيار درجة الحرارة.

يجب على المهندسين التمييز بين:

• درجة حرارة السطح المستمرة؛

• درجة الحرارة القصوى لفترة قصيرة؛

• درجة حرارة غاز العادم؛

• درجة الحرارة الإشعاعية؛

• المسافة من مصدر الحرارة؛

• تدفق الهواء حول الأنبوب؛

• مدة كل دورة حرارية.

قد لا يكون الغلاف المصنف لدرجة حرارة متقطعة عالية مناسباً بالضرورة للتشغيل المستمر عند نفس القيمة.

بالنسبة للتطبيقات التي تعمل خارج النطاق العملي لألياف البازلت، توفر BSTFLEX أيضاًHigh Temperature Inferno Header Exhaust Heat Wrapالمصنوع من مادة نسيجية عالية السيليكا.

غلاف العادم التيتانيوم مقابل غلاف العادم المصنوع من الألياف الزجاجية

تُستخدم كلتا المادتين لعزل العادم، لكنهما تخدمان متطلبات تشغيل مختلفة قليلاً.

الخاصية	غلاف العادم التيتانيوم / البازلت	غلاف العادم المصنوع من الألياف الزجاجية
الألياف الأساسية	البازلت / الصخور البركانية	الألياف الزجاجية
المكانة السوقية النموذجية	الأداء / درجات الحرارة العالية	الأغراض العامة
المرونة	جيدة	جيدة
مقاومة الدورات الحرارية	جيدة جداً	جيدة
المظهر	بني، برونزي، أسود	أبيض، أسمر، أسود
الاستخدام النموذجي	مشعبات العادم، أنابيب التوربو السفلية، السباقات، الدراجات النارية	مشعبات العادم، الأنابيب، الدراجات النارية، العادم العام
التكلفة	عادةً أعلى	عادةً أقل

يظل الألياف الزجاجية خياراً اقتصادياً للعديد من أنظمة العادم.

يصبح الغلاف القائم على البازلت أكثر جاذبية عندما يتضمن التطبيق:

• درجات حرارة مستمرة أعلى؛

• دورات حرارية متكررة؛

• محركات عالية الأداء؛

• أنظمة عادم مزودة بشاحن توربيني؛

• متطلبات متانة أكبر.

هذا لا يعني أن البازلت هو المادة الصحيحة تلقائياً لكل عادم.

يجب أن يعتمد اختيار المادة على ظروف التشغيل الفعلية.

أين يُستخدم غلاف العادم التيتانيوم

رؤوس العادم (Headers)

تعد الرؤوس واحدة من أكثر التطبيقات شيوعاً.

غالباً ما توجد الأنابيب الأولية بالقرب من الأسلاك ومكونات الإشعال والخراطيم وألواح الهيكل.

يمكن لـ غلاف رأس التيتانيومالمرن أن يتبع الأنابيب الفردية والمجمعات مع تقليل الحرارة المشعة إلى حجرة المحرك المحيطة.

بالنسبة لرؤوس العادم الأنبوبية المعقدة، يكون الغلاف الأضيق أسهل عموماً في التركيب حول الانحناءات والوصلات.

مشعبات العادم (Exhaust Manifolds)

يمكن للمشعبات الأنبوبية المصنعة أن تنتج حرارة مشعة مركزة بالقرب من المكونات الحساسة.

يمكن استخدام غلاف عادم البازلت حيثما تسمح الهندسة بالتغليف الحلزوني.

قد تستفيد المشعبات المدمجة جداً أو غير المنتظمة بدلاً من ذلك من غطاء قابل للإزالة ومُشكل.

أنابيب تصريف التوربو (Turbo Downpipes)

تتعرض أنابيب تصريف الشاحن التوربيني لدرجات حرارة عادم عالية وغالباً ما توضع بالقرب من:

• ألواح جدار الحماية؛

• خطوط الفرامل؛

• الأسلاك؛

• أنظمة السحب؛

• مكونات ناقل الحركة؛

• المكونات البلاستيكية أو المطاطية.

هذا يجعل غلاف حرارة العادم التيتانيوممناسباً بشكل خاص للمركبات المزودة بشاحن توربيني.

بالنسبة لأنظمة التوربو ذات درجات الحرارة الأعلى، يجب على المهندسين مقارنة غلاف البازلت بغلاف السيليكا قبل اختيار العزل.

أنظمة عادم الدراجات النارية

تعد الدراجات النارية تطبيقاً رئيسياً آخر لغلاف عادم التيتانيوم.

نظام العادم مكشوف وغالباً ما يمر بالقرب من:

• ساق الراكب؛

• الأغطية الانسيابية (fairings)؛

• الأسلاك؛

• مكونات المحرك.

يُعد غلاف البازلت شائعاً في تطبيقات الدراجات النارية لأنه يجمع بين المظهر المميز والعزل الحراري العملي.

تشمل عمليات البحث ذات الصلة الشائعة ما يلي:

• غلاف عادم التيتانيوم للدراجات النارية

• غلاف رأس أسطوانات التيتانيوم للدراجات النارية

• غلاف حراري لعادم الدراجات النارية

• غلاف عادم تيتانيوم مقاس 1 بوصة

• غلاف عادم تيتانيوم مقاس 2 بوصة

مركبات السباق والأداء العالي

تعمل مركبات السباق غالباً تحت أحمال حرارية أعلى من مركبات الطرق العادية.

يمكن أن يساعد الغلاف الحراري للعادم في إدارة الحرارة حول:

• رؤوس الأسطوانات الأنبوبية؛

• مشعبات التوربو؛

• أنابيب التصريف؛

• جامعات العادم؛

• حجرات المحرك المدمجة.

في هذه التطبيقات، تصبح مقاومة الدورات الحرارية مهمة بشكل خاص لأن نظام العادم ينتقل بشكل متكرر بين درجات الحرارة المحيطة ودرجات حرارة التشغيل القصوى.

أنظمة العادم الصناعية وأنظمة الديزل

لا يقتصر غلاف البازلت بنمط التيتانيوم على مركبات الركاب.

يمكن استخدامه أيضاً حول:

• أنابيب عادم محركات الديزل؛

• أنظمة عادم المولدات؛

• أنابيب العادم الصناعية؛

• خطوط عادم المعدات.

ومع ذلك، بالنسبة للأنابيب الصناعية ذات القطر الأكبر، قد توفر الأغلفة الأعرض أو أنظمة العزل أو البطانيات القابلة للإزالة تركيباً أسرع وصيانة أسهل.

تقدم BSTFLEX مجموعة أوسع من الغلاف الحراري للعادم ورأس الأسطوانات مواد لهذه البيئات التشغيلية المختلفة.

غلاف عادم تيتانيوم مقاس 1 بوصة مقابل 2 بوصة

يؤثر العرض على التركيب أكثر مما يتوقع العديد من المشترين.

غلاف عادم تيتانيوم مقاس 1 بوصة

الغلاف الأضيق مفيد لـ:

• رؤوس الأسطوانات ذات القطر الصغير؛

• الانحناءات الضيقة؛

• أنابيب الدراجات النارية؛

• هندسة المشعب المعقدة؛

• الأنابيب الأولية المتقاربة.

يستغرق تركيبه وقتاً أطول ولكنه يتشكل بسهولة أكبر مع الأشكال المعقدة.

غلاف عادم تيتانيوم مقاس 2 بوصة

عادة ما يُفضل استخدام شريط تغليف أعرض من أجل:

• أنابيب العادم الأكبر حجماً؛

• أنابيب التصريف (downpipes)؛

• الأنابيب المستقيمة؛

• أقسام الأنابيب الطويلة؛

• سرعة التركيب أثناء الإنتاج.

تستخدم منتجات السوق الحالية عادةً مقاسات 1 بوصة و2 بوصة لأنها تغطي معظم تطبيقات السيارات والدراجات النارية.

بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM)، يمكن لـ BSTFLEX توفير عرض وأطوال لفات مخصصة وفقاً لقطر الأنبوب وطريقة الإنتاج ومتطلبات التغليف.

ما مقدار شريط تغليف العادم المصنوع من التيتانيوم المطلوب؟

يعتمد طول اللفة المطلوب بشكل أساسي على:

• القطر الخارجي لأنبوب العادم؛

• الطول الإجمالي للأنبوب؛

• عرض شريط التغليف؛

• مقدار التداخل عند التركيب؛

• عدد الانحناءات؛

• المجمعات والوصلات.

يستهلك الأنبوب المستقيم الطويل مواد أقل من الرأس المعقد الذي يحتوي على أنابيب أولية متعددة بنفس الطول الإجمالي.

بالنسبة للإنتاج المتكرر للشركات المصنعة للمعدات الأصلية (OEM)، فإن الطريقة الأكثر موثوقية هي حساب الاستهلاك من رسم فعلي للعادم أو عينة.

يسمح هذا بمطابقة طول اللفة المطلوب مع كل مجموعة نهائية ويقلل من هدر المواد.

اعتبارات التركيب

يستخدم تركيب شريط تغليف العادم المصنوع من البازلت نمطاً لولبياً متداخلاً.

يجب أن يحافظ التركيب على شد وتداخل متسقين عبر مكون العادم بالكامل.

تُستخدم عادةً أربطة أو مشابك قفل من الفولاذ المقاوم للصدأ لتثبيت نقاط البداية والنهاية.

يجب إيلاء اهتمام خاص حول:

• اللحامات؛

• الحواف (flanges)؛

• مستشعرات الأكسجين؛

• كتائف التثبيت؛

• الوصلات المرنة؛

• انتقالات المجمع.

لا تقم بالتغليف فوق عيب هيكلي في العادم.

يجب إصلاح الشقوق والتآكل واللحامات المسربة قبل تركيب العزل الحراري.

هل يجب ترطيب شريط تغليف العادم المصنوع من التيتانيوم قبل التركيب؟

يقوم بعض القائمين بالتركيب بترطيب شريط تغليف العادم قليلاً قبل التركيب لأن الرطوبة يمكن أن تجعل الشريط المنسوج أسهل في التشكيل حول أشكال الأنابيب المعقدة مؤقتاً.

يعتمد ما إذا كان هذا ضرورياً على بنية المنتج المعين.

الطريقة الصحيحة هي اتباع تعليمات التركيب الخاصة بشريط تغليف العادم المستخدم بدلاً من افتراض أن جميع المواد تتطلب تركيباً رطباً.

هل يقلل شريط تغليف العادم المصنوع من التيتانيوم من حرارة حجرة المحرك؟

الغرض الرئيسي من شريط تغليف العادم هو تقليل انتقال الحرارة من أنبوب العادم الساخن نحو محيطه.

من خلال وضع طبقة عازلة مباشرة على الأنبوب، يمكن تقليل انتقال الحرارة الإشعاعي والحمل الحراري إلى حجرة المحرك.

يمكن أن يكون هذا مفيداً عندما تكون مكونات العادم قريبة من:

• الأسلاك الكهربائية؛

• الخراطيم؛

• قنوات السحب؛

• المستشعرات؛

• خطوط الوقود؛

• ألواح الهيكل.

يعتمد الانخفاض الفعلي في درجة الحرارة على درجة حرارة العادم، وسمك العزل، وتركيب الغلاف، وتدفق الهواء، والهندسة المحيطة.

لذلك، يجب التعامل بحذر مع ادعاءات خفض النسبة المئوية الثابتة ما لم تكن مدعومة باختبار محكوم يطابق التطبيق الفعلي.

هل يمكن لغلاف العادم التيتانيوم تحسين أداء العادم؟

يعمل عزل العادم على الاحتفاظ بمزيد من الطاقة الحرارية داخل الأنبوب.

غاز العادم الأكثر سخونة له كثافة وخصائص تدفق مختلفة عن الغاز الأكثر برودة، وهذا أحد الأسباب التي تجعل عزل العادم يُستخدم بشكل شائع في رياضة السيارات والأنظمة المزودة بشاحن توربيني.

ومع ذلك، فإن السبب الهندسي الرئيسي لتحديد غلاف العادم يجب أن يكونالإدارة الحرارية.

تعتمد مكاسب الأداء على المحرك ونظام العادم بالكامل ولا ينبغي ضمانها بمجرد تركيب الغلاف.

هل يسبب غلاف العادم التيتانيوم الصدأ؟

تعتمد الإجابة بشكل كبير على مادة الأنبوب وبيئة التشغيل.

يمكن لغلاف العادم الاحتفاظ بالرطوبة على سطح الأنبوب إذا تعرض النظام بشكل متكرر للماء أو رذاذ الطريق أو التكثيف.

تكون المخاطر المحتملة أكبر مع الركائز المعرضة للتآكل مقارنة بأنظمة العادم المصنوعة من الفولاذ المقاوم للصدأ المناسبة.

قبل التغليف، ضع في اعتبارك:

• سبيكة الأنبوب؛

• التآكل الموجود؛

• التعرض لملح الطريق؛

• التعرض للبيئة البحرية؛

• تصريف المياه؛

• دورات الحرارة؛

• تكرار الصيانة.

يجب أن يكون الأنبوب دائمًا في حالة سليمة قبل التركيب.

غلاف العادم التيتانيوم ليس لكل عادم

غلاف البازلت متعدد الاستخدامات، ولكن هناك مواقف قد تكون فيها طريقة حماية حرارية أخرى أفضل.

فكر في استخدام بطانية عزل قابلة للإزالة عندما:

• يتطلب مكون العادم صيانة متكررة؛

• تكون الهندسة غير منتظمة للغاية بحيث لا تسمح بالتغليف الحلزوني؛

• تكون الإزالة السريعة مهمة.

فكر في استخدام درع حراري معدني عندما:

• يكون العزل بالاتصال المباشر غير مرغوب فيه؛

• يمكن الحفاظ على فجوة هوائية؛

• يجب حجب الحرارة في اتجاه محدد واحد.

فكر في استخدام غلاف السيليكا عندما:

• تتجاوز درجات حرارة التشغيل القدرة العملية للبازلت.

الأوسع الدليل الكامل لأشرطة العادم يشرح كيف تتناسب طرق عزل العادم المختلفة هذه مع نظام متكامل للإدارة الحرارية.

توريد أشرطة العادم المصنوعة من التيتانيوم للمصنعين الأصليين (OEM)

بالنسبة للمصنعين والموزعين، تتضمن المواصفات أكثر من مجرد اختيار لفة من كتالوج قياسي.

يمكن لـ BSTFLEX دعم المشاريع التي تتطلب:

• عرض شريط مخصص؛

• أطوال لفات مختلفة؛

• تركيبات البازلت باللون الأسود أو الطبيعي؛

• أربطة تثبيت من الفولاذ المقاوم للصدأ؛

• تغليف بعلامة تجارية خاصة؛

• لفات بالجملة؛

• مجموعات البيع بالتجزئة؛

• تغليف المصنعين الأصليين (OEM)؛

• تطوير خاص بتطبيق معين.

يشمل العملاء النموذجيون مصنعي العادم، وعلامات تجارية لإكسسوارات الدراجات النارية، وموردي قطع غيار السيارات، ومصنعي المعدات الصناعية، وموزعي منتجات الإدارة الحرارية.

للمشاريع التي تتطلب عزل العادم بالبازلت أو الألياف الزجاجية أو السيليكا أو المواد المركبة، استكشف المجموعة الكاملة من أشرطة BSTFLEX لعزل حرارة العادم والمشعبات.

الأسئلة الشائعة

هل شريط العادم المصنوع من التيتانيوم مصنوع فعلياً من التيتانيوم؟

بشكل عام، لا. يتم تصنيع معظم المنتجات التي تُباع كأشرطة عادم من التيتانيوم من البازلت أو الألياف المشتقة من الصخور البركانية. "التيتانيوم" هو في المقام الأول اسم تجاري للمنتج.

هل شريط العادم البازلتي هو نفسه شريط العادم المصنوع من التيتانيوم؟

في العديد من تطبيقات ما بعد البيع للسيارات، تشير المصطلحات إلى نفس عائلة المواد العامة. تحقق دائماً من تكوين الألياف الفعلي في المواصفات الفنية.

ما هو استخدام شريط العادم المصنوع من التيتانيوم؟

تشمل التطبيقات الشائعة مشعبات العادم، وأنابيب التوربو السفلية، والمشعبات الأنبوبية، وأنابيب عادم الدراجات النارية، وأنظمة عادم السباقات، وخطوط عادم المحركات ذات درجات الحرارة العالية.

هل شريط العادم المصنوع من التيتانيوم أفضل من الألياف الزجاجية؟

يوفر الشريط المصنوع من البازلت بأسلوب التيتانيوم عموماً متانة حرارية أعلى ومقاومة جيدة للدورات الحرارية المتكررة، بينما غالباً ما تكون الألياف الزجاجية أكثر اقتصادية. يعتمد الاختيار الصحيح على درجة الحرارة والبيئة والميزانية.

ما هو عرض شريط العادم المصنوع من التيتانيوم الذي يجب أن أستخدمه؟

الشريط بعرض بوصة واحدة مفيد حول الانحناءات الضيقة والمشعبات الصغيرة. الشريط بعرض بوصتين يكون عادةً أسرع في التركيب حول أنابيب العادم الأكبر أو الأكثر استقامة.

هل يمكن استخدام شريط العادم المصنوع من التيتانيوم على أنبوب عادم من التيتانيوم؟

لا تفترض أنه يمكن ذلك. قد تتطلب مكونات العادم المصنوعة من التيتانيوم رقيق الجدران طرقاً مختلفة للإدارة الحرارية لأن الحرارة المحتجزة المفرطة يمكن أن تؤثر على المعدن. تحقق من متطلبات الشركة المصنعة لنظام العادم قبل التغليف.
