انظر أسفل المركبة، حول المحول الحفاز، خلف مشعب العادم أو على طول نفق العادم، وستجد أن العديد من دروع الحرارة المعدنية تشترك في ميزة واضحة: السطح ليس مسطحاً.

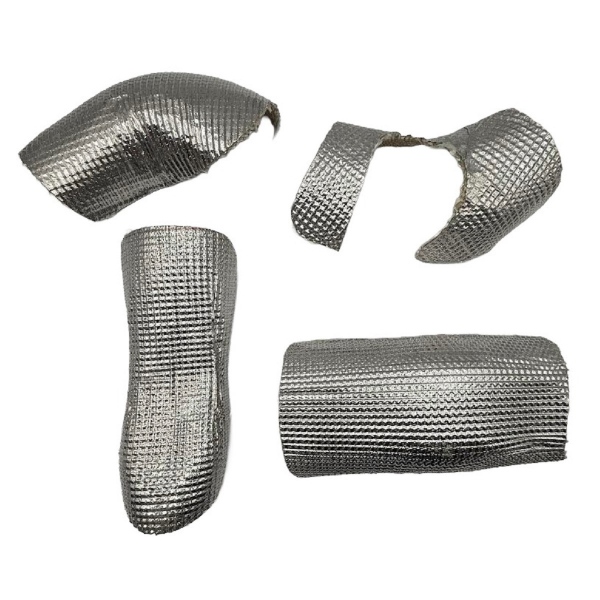

تعد النتوءات، والأضلاع البارزة، والقوام المضغوط، والأنماط المتكررة الموجودة على دروع الحرارة في السيارات ميزات هندسية وظيفية. يغير التشكيل البارز (النقش) من سلوك الصفيحة المعدنية الرقيقة. فبدلاً من الاعتماد فقط على سماكة المادة من أجل الصلابة، يسمح السطح ثلاثي الأبعاد للدرع بالحفاظ على شكله مع إبقاء المكون رقيقاً وخفيف الوزن نسبياً.
هذا هو السبب في أن مادة درع الحرارة البارزة تُستخدم على نطاق واسع لأنظمة عادم السيارات، وحجرات المحرك، والحواجز الحرارية للهيكل السفلي، وغيرها من التطبيقات التي يجب فيها مراعاة درجة الحرارة، والاهتزاز، ومساحة التعبئة، وكتلة المركبة في نفس الوقت.
تقوم شركة BSTFLEX بتصنيع عدة أنواع من مواد الحاجز الحراري المعدني، بما في ذلك مادة درع الحرارة من الفولاذ المقاوم للصدأ البارز، مادة درع الحرارة من الألمنيوم البارز و مادة درع الحرارة من سبيكة Alloy 625 Inconel لمشاريع الإدارة الحرارية المخصصة.
يمكن تصنيع صفيحة مسطحة وصفيحة بارزة من نفس المعدن وبنفس السماكة الاسمية، ومع ذلك يمكن أن يكون سلوكهما الميكانيكي مختلفاً جداً.
يمكن لمساحة كبيرة من المعدن الرقيق المسطح أن تنثني بسهولة. عند تركيبها على مركبة، قد تتعرض أيضاً للاهتزاز، وحركة المحرك، واهتزازات الطريق، وضغط تدفق الهواء، والتمدد والانكماش المتكرر مع تسخين وتبريد نظام العادم.
تعد زيادة سماكة الصفيحة إحدى طرق زيادة الصلابة، لكنها تضيف أيضاً وزناً واستهلاكاً للمواد. يوفر التشكيل البارز خياراً آخر.

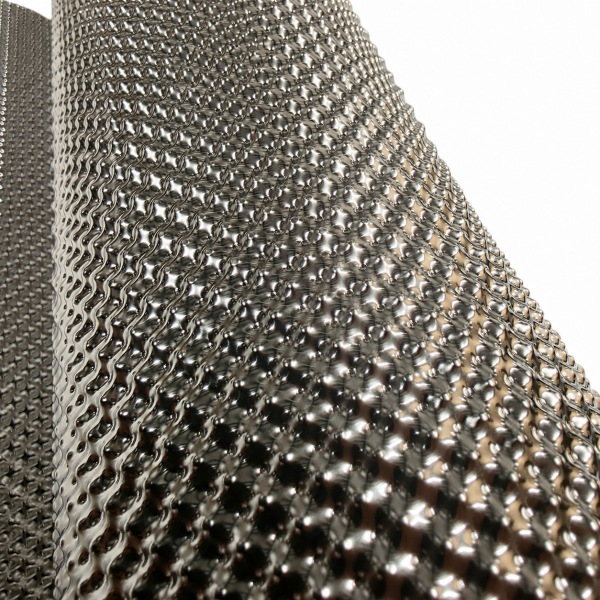

من خلال ضغط نمط ثلاثي الأبعاد محكوم في الصفيحة، يغير المصنع هندسة المقطع العرضي لها. تجعل الميزات البارزة والغائرة اللوحة أكثر مقاومة للانحناء مقارنة بسطح مسطح تماماً مكافئ لها.
بالنسبة لمهندسي السيارات، يخلق هذا فرصة مهمة: يمكن تحسين الاستقرار الهيكلي دون الاعتماد حصرياً على معدن ذي قياس أثقل.
مظهر صفيحة درع الحرارة البارزة يجعلها تُعامل أحياناً كمنتج معدني منقوش. هذا الوصف يغفل غرضها الأساسي.
في الإدارة الحرارية للسيارات، يمكن أن يؤثر المظهر الجانبي البارز على:
يعتمد النمط الأمثل على المعدن الأساسي، وسماكة الصفيحة، وأبعاد الدرع، وعمق التشكيل، وطريقة التركيب. قد لا يكون النمط الذي يعمل بشكل جيد للوحة هيكل سفلي كبيرة من الألمنيوم هو التكوين الأفضل لدرع مشعب عادم مدمج من الفولاذ المقاوم للصدأ.
لفهم سبب نجاح التشكيل البارز، فكر في ورقة بسيطة. تنثني الصفيحة المسطحة بسهولة. بمجرد طي نفس الصفيحة أو تشكيلها في مظهر جانبي ثلاثي الأبعاد، تصبح أكثر مقاومة للانحناء في اتجاهات معينة.
يتبع المعدن البارز نفس المبدأ الهيكلي العام.
يُدخل النمط البارز هندسة موضعية في سطح مسطح بخلاف ذلك. بدلاً من تصرف اللوحة بأكملها كمستوى رقيق واحد، تقاوم الأقسام المشكلة الانحناء وتساعد في توزيع الأحمال الميكانيكية عبر الجزء.
بالنسبة لتصميم درع الحرارة، يمكن أن يكون هذا مفيداً بشكل خاص عندما يجب أن يغطي الدرع مساحة كبيرة نسبياً ولكن الشركة المصنعة ترغب في تجنب الكتلة غير الضرورية.
لذلك، الهدف ليس ببساطة إنتاج أرق معدن ممكن. بل هو إيجاد مزيج مناسب من:
قد يبدو درع الحرارة الواحد مكوناً صغيراً في المركبة، ولكن المنصة الكاملة يمكن أن تستخدم حواجز حرارية متعددة حول المحرك، ونظام العادم، والأرضية، ونظام الوقود، ومعدات المعالجة اللاحقة.
إضافة سماكة غير ضرورية لكل درع تزيد من الكتلة الإجمالية للمركبة وكذلك من استهلاك المواد الخام.
يمنح المعدن المشكل (المضغوط) المصممين طريقة أخرى لتحقيق السلوك الهيكلي المطلوب. فبدلاً من حل كل مشكلة تتعلق بالصلابة عن طريق زيادة القياس، تصبح هندسة المادة نفسها جزءاً من تصميم المكون.
هذا أحد الأسباب التي تجعل مادة درع الحرارة المصنوعة من الألمنيوم المشكل جذابة بشكل خاص للتطبيقات ذات المساحات الكبيرة. فالألمنيوم يوفر بالفعل كثافة منخفضة، ويمكن للتشكيل أن يجعل الصفيحة الرقيقة أكثر ملاءمة للمناولة والتركيب.
بالنسبة للمناطق الأكثر سخونة حيث يفضل استخدام الفولاذ المقاوم للصدأ، يمكن للتشكيل بالمثل أن يساعد في إنشاء درع رقيق الجدار ومستقر دون تحويل الجزء إلى غطاء معدني ثقيل بشكل غير ضروري.
لا يعمل درع حرارة المركبة أبداً في بيئة ثابتة.
أثناء الخدمة، يمكن أن يتعرض لـ:
يمكن للوحة مسطحة كبيرة أن تطور حركة غير مرغوب فيها إذا لم يتم تصميم صلابتها ونقاط تثبيتها وهندستها بشكل صحيح. وفي بعض الحالات، يساهم هذا في حدوث طنين أو خشخشة أو إجهاد حول نقاط التثبيت.
يمكن للمظهر المشكل أن يساعد في زيادة صلابة اللوحة وتغيير كيفية استجابة الصفيحة ميكانيكياً. لا ينبغي النظر إليه كحل كامل لـ NVH بمفرده؛ حيث يظل تصميم التثبيت، والخلوصات، والمثبتات، وهندسة المكونات بنفس القدر من الأهمية.
ومع ذلك، يمنح التشكيل مهندس الحرارة أداة هيكلية أخرى للتحكم في سلوك درع الحرارة المعدني الرقيق.
الضوضاء والاهتزاز والخشونة (NVH) لا تقتصر على المحركات أو أنظمة التعليق أو الديكور الداخلي. يمكن أن يصبح الدرع الحراري المصمم بشكل سيئ مصدراً لـ NVH أيضاً.
هذا وثيق الصلة بشكل خاص بدروع الهيكل السفلي الكبيرة الموضوعة بالقرب من نظام العادم. حتى لو كان الجزء يؤدي وظيفته الحرارية بشكل صحيح، فإن الخشخشة أو الرنين غير المرغوب فيهما يمكن أن يخلقا مشكلة في جودة المركبة.
أثناء تطوير OEM، يقوم المهندسون بالتالي بتقييم الأداء الحراري والسلوك الميكانيكي معاً.
تشمل اعتبارات التصميم النموذجية ما يلي:
لا ينبغي التعامل مع التشكيل كبديل للهندسة الحرارية المناسبة. يعتمد الأداء الحراري لدرع حرارة السيارة على التثبيت بالكامل بدلاً من نمط السطح وحده.
تشمل العوامل المهمة ما يلي:
حيثما تساعد الهندسة البارزة في الحفاظ على الفصل المصمم أو الشكل الهيكلي للدرع الرقيق، فإنها يمكن أن تساهم بشكل غير مباشر في تحقيق أداء حراري ثابت. ومع ذلك، فإن مساهمتها الهندسية الأكثر وضوحًا هي هيكلية وليست مجرد زيادة في مقاومة الحرارة.
تعمل العديد من دروع الحرارة الصلبة للسيارات بفعالية أكبر عندما تكون مفصولة عن السطح الساخن بدلاً من ضغطها مباشرة عليه.
السبب مباشر: التلامس المباشر بين المعدن والمعدن يخلق مساراً حرارياً موصلاً.
عندما توجد مساحة محكومة بين مكون العادم والدرع، يمكن للتصميم تقليل التوصيل المباشر واستخدام الدرع بشكل أساسي لإدارة الحرارة الإشعاعية التي تصل إلى الجانب المحمي.
هذا يعني أنه يجب على المهندسين تقييم التجميع الكامل بدلاً من تحديد صفيحة بارزة بشكل منفصل.
الأسئلة ذات الصلة تشمل:
يُستخدم الفولاذ المقاوم للصدأ بشكل متكرر لدروع الحرارة الصلبة الموجودة في بيئات العادم الصعبة. فهو يوفر قوة ميكانيكية مفيدة ومقاومة للتآكل ومتانة عند تعرضه للتسخين والتبريد المتكرر.

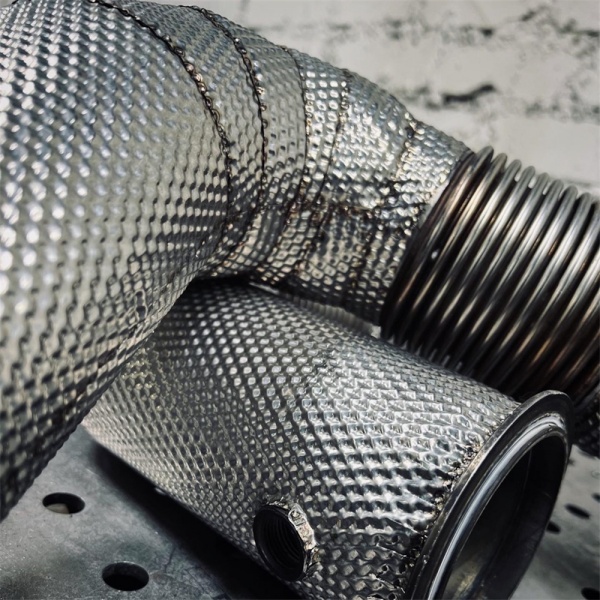

عندما يتم نقش الفولاذ المقاوم للصدأ الرقيق، يزيد السطح المهيكل من الصلابة ويجعل المادة أكثر ملاءمة لمكونات السيارات المشكلة.
التطبيقات النموذجية لـ صفيحة الحاجز الحراري من الفولاذ المقاوم للصدأ البارز تشمل:
يجب اختيار درجة الفولاذ المقاوم للصدأ النهائية وفقاً لبيئة التطبيق، وظروف التآكل، ومتطلبات التشكيل، والواجب الحراري.
يتبع الألومنيوم منطق تصميم مختلف.
جاذبيته الأساسية في الإدارة الحرارية للمركبة هي الوزن الخفيف جنباً إلى جنب مع قابلية التشكيل الجيدة وخصائص حماية الحرارة الإشعاعية المفيدة. وهذا يجعله عملياً بشكل خاص للألواح الكبيرة الموضوعة بعيداً عن مناطق العادم الساخنة الأكثر شدة.

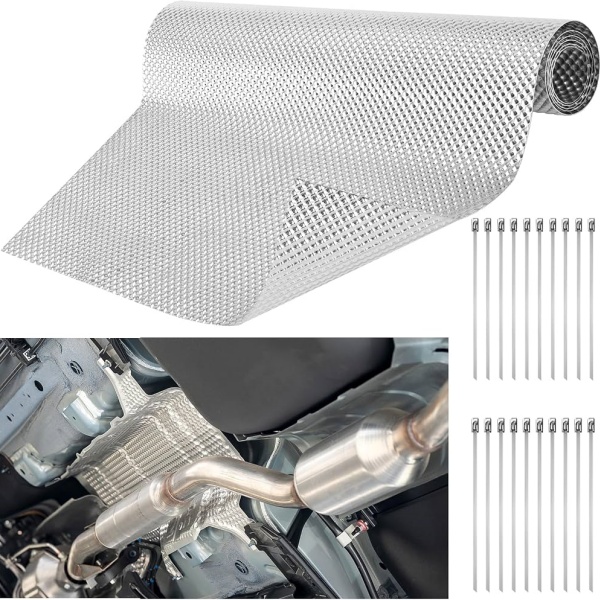

BSTFLEX مادة درع الحرارة من الألومنيوم البارز يمكن استخدامها لتطبيقات مثل:
يعد النقش مفيداً بشكل خاص للألمنيوم لأن الألواح الرقيقة العريضة يمكن أن تكون مرنة نسبياً بخلاف ذلك. يعمل السطح المشكل على تحسين سلوكها الهيكلي مع الحفاظ على ميزة الوزن المرتبطة بالمادة الأساسية.
| عامل التصميم | ألمنيوم منقوش | فولاذ مقاوم للصدأ منقوش |
|---|---|---|
| الميزة الأساسية | وزن منخفض | المتانة في المناطق الساخنة الصعبة |
| التركيب النموذجي | الهيكل السفلي، الأرضية، حجرة المحرك والحواجز الثانوية | مشعب العادم، المحول، كاتم الصوت وجانب العادم الساخن |
| وزن اللوح | أقل | أعلى للهندسة المماثلة |
| قابلية التشكيل | مناسب تماماً للأجزاء المشكلة خفيفة الوزن | مناسب لدروع العادم المشكلة القوية |
| المتانة الميكانيكية | مناسب حيث يتم إعطاء الأولوية للوزن | مفضل حيث يكون الطلب الميكانيكي أعلى |
| فائدة النقش | يصلب الألواح خفيفة الوزن | يدعم البناء الصلب ذو القياس الرقيق |
يتم تحديد الاختيار الصحيح من خلال المنطقة الحرارية والبيئة الميكانيكية بدلاً من النقش وحده.
تعمل بعض أنظمة العادم خارج الظروف المخصصة عادةً لدروع الألمنيوم التقليدية أو الفولاذ المقاوم للصدأ القياسي. قد تتطلب المحركات ذات الشاحن التوربيني عالي الأداء، وأنظمة رياضة السيارات، وتجميعات العادم الصناعية المتخصصة سبائك نيكل ذات أداء أعلى.
لهذه التطبيقات، توفر BSTFLEX أيضاً مادة درع الحرارة Alloy 625 Inconel.
يُؤخذ Inconel في الاعتبار عموماً عندما يبرر التعرض الحراري الشديد، ومقاومة الأكسدة، والأداء الميكانيكي في درجات الحرارة العالية تكلفة المواد الأعلى.
لذلك يجب التعامل معه كخيار هندسي لظروف التشغيل القاسية بدلاً من كونه ترقية تلقائية لكل درع حراري للسيارات.
لا يوجد نمط منقوش عالمي مناسب لكل حاجز حراري.
اعتماداً على عملية التصنيع ومتطلبات المكونات، قد يستخدم الدرع الحراري المعدني:
يجب اختيار النمط وفقاً للصلابة المطلوبة، ومقياس الصفيحة، واتجاه التشكيل، وهندسة المكون النهائي.
النمط المعقد ليس بالضرورة أفضل تلقائياً. الهدف هو خلق استقرار هيكلي كافٍ مع الحفاظ على قابلية التصنيع.
غالباً ما يتم ختم مادة الدرع الحراري أو سحبها أو ثنيها أو تشذيبها بشكل إضافي بعد إنتاج الصفيحة أو اللفافة الأولية.
لهذا السبب، يجب أن يكون النقش متوافقاً مع عمليات التشكيل اللاحقة.
قد يتداخل النمط المبالغ فيه مع السحب العميق أو يسبب تدفقاً غير متوقع للمادة في المكون المعقد. أما النمط الضحل جداً فقد يفشل في توفير الصلابة المطلوبة.
لذلك، يحتاج تطوير الدرع الحراري لـ OEM إلى مراعاة تسلسل عمليات التصنيع، بما في ذلك:
أحد أكثر أخطاء التوريد شيوعاً هو طلب درع حراري معدني بناءً على المادة والسمك فقط.
على سبيل المثال:
"نحتاج إلى صفيحة درع حراري من الفولاذ المقاوم للصدأ."
هذه المعلومات ليست كافية لتحديد مكون سيارات موثوق.
يجب على المشتري أيضاً مراعاة:
يمكن أن يتصرف نفس سمك الصفيحة بشكل مختلف جداً اعتماداً على السبيكة والنمط والهندسة النهائية.
يشتري العملاء المختلفون مواد الحماية الحرارية في مراحل مختلفة من سلسلة التصنيع.
قد تتطلب شركة ختم العوادم صفيحة أو لفافة منقوشة سيتم ضغطها لاحقاً لتشكيل دروع نهائية. بدلاً من ذلك، قد يتطلب مورد من المستوى Tier في قطاع السيارات مكوناً مشكلاً يتم تصنيعه وفقاً لرسم هندسي.
عند طلب عرض سعر، يجب على المشترين تحديد ما إذا كانوا يحتاجون بوضوح إلى:
هذا التمييز مهم بشكل خاص لمصادر الدروع الحرارية بين الشركات (B2B) لأن الأدوات، والتفاوتات الأبعاد، وحجم الإنتاج يمكن أن تؤثر بشكل كبير على طريقة التصنيع.
يمكن العثور على الحواجز الحرارية المعدنية ذات النقوش البارزة في جميع أنحاء السيارة حيثما دعت الحاجة إلى درع صلب وخفيف الوزن بين مصدر حرارة ومكون حساس لدرجة الحرارة.
يجب أن يتحمل الدرع اهتزاز المحرك والدورات الحرارية المتكررة مع الحفاظ على مسافة خلوص من المشعب والمكونات المجاورة.
تحمي الدروع الحرارية المحيطة بالمحولات هياكل الأرضية المجاورة والأسلاك وأنظمة الهيكل السفلي الأخرى من الحرارة الإشعاعية المركزة.
غالبًا ما تتطلب مسارات العادم الطويلة في الهيكل السفلي حماية حيث تمر الأنابيب بالقرب من أرضية السيارة أو أنظمة الوقود أو هياكل الجسم.
تستفيد أسطح الدروع الكبيرة حول كاتمات الصوت من مزيج من الوزن الخفيف وصلابة اللوحة الكافية.
تخلق حجرات المحرك التوربيني المدمجة تحديات صعبة في التعبئة والإدارة الحرارية. يمكن النظر في الفولاذ المقاوم للصدأ أو السبائك ذات الأداء العالي وفقًا لبيئة التشغيل.
يمكن أن تساعد الحواجز المصنوعة من الألومنيوم خفيف الوزن في حماية الأسلاك ومكونات السحب والإلكترونيات وألواح الجسم من الحرارة الإشعاعية الناتجة عن مكونات جانب العادم.
التكنولوجيا لا تقتصر على سيارات الركاب.
يمكن أيضًا استخدام الدروع الحرارية المعدنية ذات النقوش البارزة في:
قد تضع هذه التطبيقات تركيزًا أكبر على المتانة لأن المحركات يمكن أن تعمل لفترات طويلة تحت حمل عالٍ مع التعرض للأوساخ والماء والاهتزاز والتأثير الميكانيكي.
يجب أن يوفر طلب عرض الأسعار (RFQ) المفيد معلومات كافية للمورد لفهم متطلبات المواد والتطبيق النهائي.
| بند المواصفات | المعلومات المطلوب تقديمها |
|---|---|
| التطبيق | مشعب العادم، المحول الحفاز، الهيكل السفلي، الشاحن التوربيني، كاتم الصوت، حجرة المحرك أو موقع آخر |
| المادة الأساسية | الألومنيوم، أو الفولاذ المقاوم للصدأ، أو Inconel، أو المادة التي سيتم التوصية بها |
| الدرجة | درجة السبيكة المطلوبة إذا كانت محددة مسبقاً |
| السُمك | السُمك الاسمي للوح أو النطاق المقبول |
| النقش | النمط الحالي، أو العينة، أو الهدف الهيكلي المطلوب |
| الأبعاد | العرض، أو الطول، أو مواصفات اللفائف |
| المعالجة | لوح، أو قطعة خام، أو ختم، أو تشكيل، أو مكون نهائي |
| الرسم | رسم ثنائي الأبعاد، أو نموذج ثلاثي الأبعاد، أو عينة مادية إذا كانت متوفرة |
| الكمية | كمية النموذج الأولي والطلب السنوي المتوقع |
تدعم BSTFLEX مشاريع الإدارة الحرارية بدءاً من مادة الدرع الحراري الخام وصولاً إلى تطبيقات OEM المخصصة.
يمكن أن تشمل الخيارات المتاحة ما يلي:
للاطلاع على خيارات المنتجات الحالية، راجع:
مادة الدرع الحراري المنقوشة هي عبارة عن لوح معدني أو رقاقة معدنية تم تشكيلها ميكانيكياً بنمط سطح بارز وغائر. يزيد الشكل الهندسي المنقوش من الصلابة الهيكلية للوح الرقيق ويجعله مناسباً للحواجز الحرارية خفيفة الوزن في السيارات.
تضيف النتوءات أو الميزات المنقوشة الأخرى شكلاً هندسياً ثلاثي الأبعاد للمعدن الرقيق. يمكن أن يؤدي ذلك إلى تحسين صلابة اللوح ومساعدة الدرع الحراري في الحفاظ على شكله المصمم تحت تأثير الاهتزاز والدورات الحرارية.
بالنسبة للعديد من دروع السيارات ذات القياس الرقيق، يوفر النقش مزايا هيكلية لأن السطح المشكل أكثر مقاومة للانحناء من لوح مسطح تماماً من نفس المادة والسُمك. لا يزال البناء المناسب يعتمد على التطبيق.
لا. تحدد السبيكة الأساسية في المقام الأول قدرة المادة على تحمل درجات الحرارة العالية. يغير النقش هندسة السطح والسلوك الميكانيكي للصفيحة؛ فهو لا يحول الألمنيوم أو الفولاذ المقاوم للصدأ إلى سبيكة ذات درجة حرارة أعلى.
يعتبر الألمنيوم جذاباً للحواجز الإشعاعية خفيفة الوزن والدروع ذات المساحات الكبيرة. بينما يُفضل الفولاذ المقاوم للصدأ عموماً في بيئات جانب العادم الأكثر تطلباً. يجب أن يعتمد اختيار المادة على الحمل الحراري، والوزن، والتآكل، والاهتزاز، وموقع التركيب.
يمكن النظر في استخدام السبائك القائمة على النيكل مثل Inconel 625 للبيئات الحرارية القاسية حيث يكون الأداء الميكانيكي في درجات الحرارة العالية ومقاومة الأكسدة أمراً مهماً. وعادة ما يتم تخصيصها للتطبيقات التي تبرر تكلفتها المادية الأعلى.
نعم. يمكن تطوير هندسة النقش وفقاً لسمك المادة، وأبعاد الجزء النهائي، ومتطلبات التشكيل، وحجم الإنتاج. يمكن للعملاء تقديم رسومات أو عينات أو درع حراري موجود للتقييم.
اعتماداً على المشروع، يمكن توريد المادة لمزيد من المعالجة أو تطويرها إلى أجزاء خاصة بالتطبيق. يجب أن تحدد طلبات عروض الأسعار (RFQs) ما إذا كانت هناك حاجة إلى ألواح، أو قطع خام، أو مكونات مشكلة، أو دروع حرارية جاهزة للمصنع الأصلي (OEM).
لا تأتي قيمة الدرع الحراري المنقوش للسيارات من نمط السطح وحده، بل تأتي من استخدام الهندسة والمواد وتصميم التركيب معاً.
يمكن لنمط النقش المختار بشكل صحيح أن يمنح المعدن الرقيق استقراراً هيكلياً أكبر، ويدعم البناء خفيف الوزن، ويساعد الدرع الحراري النهائي على تحمل الاهتزاز والدورات الحرارية الموجودة في المركبات الحقيقية. يمكن بعد ذلك اختيار الألمنيوم والفولاذ المقاوم للصدأ و Inconel وفقاً للمنطقة الحرارية التي سيعمل فيها الدرع.
بالنسبة لأنظمة عادم OEM، وحجرات المحرك، والمحولات الحفازة، والشواحن التوربينية، أو تطبيقات الهيكل السفلي، يمكن لـ BSTFLEX مراجعة الرسومات والعينات ومتطلبات التشغيل لتطوير حل درع حراري معدني منقوش مناسب.
أرسل المادة المطلوبة، والسمك، والأبعاد، والرسم، والكمية السنوية، ومعلومات التطبيق لطلب مراجعة هندسية أو عينة أو عرض سعر.
