بطانية التوربو مقابل درع الحرارة: أيهما مناسب لتوربو سيارتك؟

يمكن أن يوضع شاحن توربيني ساخن ومكون حساس للحرارة على مسافة قصيرة فقط من بعضهما البعض. سؤال الشراء مباشر: هل يجب أن يستخدم التركيب غطاء توربو حول مبيت التوربين، أم درع حراري معدني بين التوربو والأجزاء المجاورة، أم مزيجاً مصمماً للمساحة المتاحة؟

عند مقارنة غطاء التوربو مقابل الدرع الحراري، ابدأ بالتغطية المطلوبة. يضيف الغطاء عزلاً حول المبيت الساخن. يخلق الدرع الصلب حاجزاً مشكلاً بين مصدر الحرارة والمكونات التي يتم حمايتها. لا يعتبر أي منهما الخيار الأفضل تلقائياً لكل تصميم محرك.

أولاً، تحقق مما يقصده المورد بـ "الدرع الحراري"

الدرع الحراري للتوربو هو اسم منتج واسع. يستخدمه بعض الموردين لغطاء العزل المرن، بينما يقصد البعض الآخر غطاءً معدنياً مشكلاً. تستخدم هذه المقارنة مصطلح "غطاء التوربو" لتجميعة عزل نسيجية ملائمة، و"الدرع الحراري المعدني للتوربو" لحاجز صلب ومثبت. قد تجمع التجميعة المعدنية المعزولة بين ميزات كليهما.

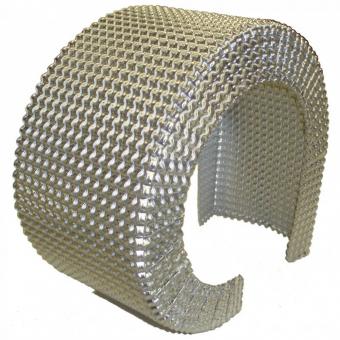

إنمجموعة أغطية الدرع الحراري للتوربو من BSTFLEXتغطي الخيار المرن. إنالدرع الحراري المختوم للشاحن التوربينيالخاص بنا هو منتج معدني صلب منفصل، يتم تحديده بناءً على هندسة التركيب ومتطلبات التثبيت.

اختر بناءً على مشكلة الحرارة، وليس المظهر

عندما تواجه عدة مكونات مجاورة مبيت التوربين

فكر في غطاء عزل التوربو عندما يكون الهدف هو عزل جزء كبير من مبيت التوربين المكشوف. يمكن لنمط ملائم أن يوفر تغطية حول الجسم الساخن المنحني مع ترك فتحات مخططة للوصلات والأجهزة المتحركة.

لا يزال الغطاء يحتاج إلى مساحة لسمك العزل والإغلاق الخاص به. الغطاء كبير الحجم الذي يتجمع حول المشغل ليس بديلاً عن نمط مناسب. حدد المكونات التي تحتاج إلى حماية، ثم تحقق من أن التغطية المقترحة تعالج تعرضها للحرارة.

عند الحاجة إلى حاجز محدد في منطقة واحدة

فكر في درع حراري معدني للشاحن التوربيني عندما يكون المطلب الرئيسي هو حاجز مشكل بين التوربو ومكون معين أو مجموعة من المكونات. يمكن أن يمتد التصميم إلى ما وراء جسم التوربين لمعالجة منطقة التعرض الفعلية.

الدرع ليس مجرد صفيحة معدنية توضع بالقرب من التوربو قدر الإمكان. تعتمد فعاليته على التغطية والفصل وهندسة التركيب. يمكن للحرارة أيضاً أن تنتقل عبر ملحقاته، وقد يصبح الدرع نفسه ساخناً. حدد مواقع التثبيت والخلوص بدلاً من تركها للقائم بالتركيب.

عندما يكون الوصول جزءاً من المواصفات

بالنسبة لتجميعة تحتاج إلى فحص متكرر، صف عملية الخدمة قبل اختيار الحماية. ما هي المثبتات التي يجب أن تظل قابلة للوصول؟ هل يحتاج مستشعر إلى الإزالة دون إزعاج العزل؟ هل يمكن إزالة الدرع دون فصل خط ما؟

قد تفضل هذه الأسئلة ترتيباً معدنياً قابلاً للإزالة أو غطاءً مصمماً ومصادقاً عليه خصيصاً للتعامل المتكرر. وهي لا تثبت أن كل درع معدني سهل الصيانة أو أن كل غطاء قماشي قابل لإعادة الاستخدام.

هل يمكن استخدام غطاء التوربو (Turbo Blanket) مع درع الحرارة الأصلي؟

تستوعب بعض التصميمات الخاصة بتطبيقات معينة كلا العنصرين، ولكن يجب التحقق من هذا المزيج بدلاً من افتراضه. إضافة غطاء تغير المساحة المشغولة حول مبيت التوربو. قد يؤثر الاحتفاظ بدرع معدني فوقه على الخلوص، وسهولة الوصول، ومسار تدفق الهواء المقصود.

اطلب من المورد تحديد ما إذا كان الغطاء المقترح يحتفظ بالدرع الأصلي، أو يستبدله، أو يعمل تحته. حافظ على الفجوات المطلوبة ونقاط الوصول مفتوحة. لا تضغط العزل أو تثنِ دعامات التثبيت لمجرد جعل مزيج غير مؤكد يتناسب مع المكان.

يجب أن تشمل الموافقة على التركيب حركة المشغل (actuator)، ووصلات الزيت وسائل التبريد، والأسلاك المجاورة، ومتطلبات الشركة المصنعة للمحرك. يتحقق التركيب التجريبي على البارد من الهندسة؛ لكنه لا يحدد الأداء الحراري تحت الحمل. كما أن الطبقات الإضافية لا تنتج نسبة مئوية تراكمية يمكن التنبؤ بها لخفض الحرارة.

ما الذي تخبرك به التشطيبات التيتانيوم والكربون والمعدنية في الواقع

اسم المادة الخارجية مفيد لتحديد نطاق الغطاء، لكنه لا يحدد التجميع الحراري الكامل. في نطاق غطاء التوربو التيتانيوم الخاص بـ BSTFLEX، الجزء الخارجي عبارة عن نسيج من ألياف البازلت/الحمم البركانية، وليس غلافاً معدنياً من التيتانيوم. يوفر غطاء التوربو الكربوني جزءاً خارجياً من نسيج مختلف؛ المظهر الأسود وحده لا يحدد قدرته على العزل أو تحمل درجات الحرارة.

تشمل الخيارات الأخرى غطاء توربو من نسيج ملمن (ألومنيوم) وغطاء توربو بجزء خارجي من نسيج مطلي بالسيليكون. حدد متطلبات البطانة، وحزمة العزل، والغطاء الخارجي معاً. حدود الطلاء، وحدود تعرض النسيج، وتصنيف الغطاء الكامل ليست قابلة للتبديل.

يمكن لـ BSTFLEX أيضاً إضافة رقائق معدنية منقوشة إلى غطاء مخصص. يتم الاتفاق على نوع المعدن، وسمكه، وتغطيته، وموضع الطبقة للمشروع. هذه الطبقة الاختيارية منفصلة عن الجزء الخارجي من النسيج الملمن، ووجودها لا يحول الغطاء النسيجي إلى درع حراري صلب ومختوم.

قارن النتائج عند المكون الذي تحتاج إلى حمايته

سطح الغطاء الذي يبدو أكثر برودة ليس نفس نتيجة موصل الأسلاك، أو المبرد الداخلي (intercooler)، أو اللوحة المجاورة الأكثر برودة. قبل الاختبار، اختر مواقع قياس درجة الحرارة وحدد ظروف التشغيل التي تهم التطبيق.

قارن التكوينات عند حمل محرك متطابق، وظروف محيطة متطابقة، ومدة اختبار متطابقة. سجل ظروف تدفق الهواء، وقم بتضمين الفترة التي تلي إيقاف التشغيل عندما تكون ذات صلة بدورة عمل المعدات. قم بقياس المكون المحمي بالإضافة إلى التركيب المحيط، بدلاً من الاعتماد على قراءة سطحية واحدة من الدرع.

توخَّ حذراً خاصاً مع صور الأشعة تحت الحمراء للمواد المختلفة. يمكن أن يكون للأسطح المعدنية والنسيجية انبعاثات مختلفة وتعكس كميات مختلفة من الأشعة تحت الحمراء. لا ينبغي مقارنة درجات الحرارة الظاهرية دون مراعاة تلك الاختلافات. استخدم طرق قياس مناسبة وإجراءات موثقة.

طلب مثل الحفاظ على موصل معين تحت حد درجة الحرارة المعتمد الخاص به في ظل دورة تشغيل محددة أكثر فائدة من ادعاء غير مدعوم بخفض ثابت لدرجة حرارة حجرة المحرك. لا يحدد أي اسم منتج زيادة مضمونة في القدرة الحصانية أو تحسناً في وقت الاستجابة (spool-time).

الأسئلة التي يحتاج المشترون غالباً إلى حلها

هل غطاء التوربو أفضل دائماً من درع الحرارة المعدني؟

لا. الغطاء مرشح لعزل المبيت الضيق؛ الدرع المعدني مرشح لحاجز محدد مع تثبيت وخلوص هندسي. التغطية، وبنية العزل، والمكونات المجاورة، والنتيجة الحرارية المطلوبة تحدد الترتيب الذي يستحق الاختبار.

هل سيضمن نفس ملصق T3 أو T4 التوافق؟

لا. قدم رقم جزء الشاحن التوربيني، وأبعاد المبيت، وصور التركيب. تتطلب أنماط الغطاء وتثبيتات الدرع الصلب فحوصات ملاءمة مختلفة. توفر معلومات مقاسات وملاءمة غطاء التوربو الخاصة بنا نقطة بداية للخيار المرن.

هل يمكن إزالة الغطاء في كل مرة تتم فيها صيانة التوربو؟

فقط عندما تسمح بنيته وحالته بذلك الاستخدام. تصبح بعض تجميعات العزل أقل مرونة بعد دورات الحرارة. حدد تكرار الإزالة المتوقع قبل الطلب، واتبع تعليمات الفحص والاستبدال الخاصة بالمورد بدلاً من التعامل مع قابلية الإزالة كميزة عالمية.

هل يلغي أي من المنتجين متطلبات الفحص؟

لا. قم بالتركيب والفحص فقط عندما يبرد التجميع. تحقق من وجود تسريبات، أو عزل تالف، أو مثبتات مفكوكة، أو احتكاك، أو حركة مقيدة. قم بتصحيح تسريبات السوائل قبل تركيب الغطاء؛ حيث يمكن أن يؤدي تلوث الزيت أو الوقود إلى خطر نشوب حريق. الحماية الحرارية لا تحل محل متطلبات التشحيم أو التبريد أو الصيانة الخاصة بالشركة المصنعة للشاحن التوربيني.

حدد التركيب قبل طلب عرض سعر

بالنسبة لمشروع المعدات الأصلية (OEM)، أو ما بعد البيع، أو محرك صناعي، أرسل تعريف الشاحن التوربيني ورسماً أو صوراً للمنطقة المثبتة. حدد المكونات التي يتم حمايتها، والمساحة المتاحة، ومواقع التثبيت، ومتطلبات الوصول للصيانة. أضف دورة التشغيل، ودرجات الحرارة المعروفة، وهدف القبول، وكمية الطلب.

بالنسبة لعرض سعر الغطاء، قم بتضمين النسيج الخارجي المفضل وأي متطلبات للعزل أو الرقائق المعدنية المنقوشة. بالنسبة للدرع الصلب، قم بتضمين ترتيب التثبيت المقترح وحدود التغطية. عند تقييم كليهما، استخدم نفس ظروف القبول الحراري بحيث تظل المقارنة ذات مغزى.

راجع تصنيع BSTFLEX لأغطية التوربو المخصصة وOEM لمشاريع الأغطية القائمة على الرسومات، أو أرسل تفاصيل تركيب التوربو الخاص بك للحصول على عرض سعر. الهدف هو الحماية التي تناسب التجميع وتلبي متطلبات محددة، وليس مجرد المنتج الذي يحمل أعلى رقم درجة حرارة معلن عنه.
