غلاف حراري لأنبوب تصريف التوربو: اختيار المواد لأنظمة العادم ذات درجات الحرارة العالية

Oct 02, 2026

يُعد أنبوب العادم التوربيني أحد أكثر المكونات سخونةً في نظام العادم المزود بشاحن توربيني. يقع هذا الأنبوب مباشرةً بعد مخرج الشاحن التوربيني، وينقل كمية كبيرة من الطاقة الحرارية عبر حجرة المحرك، مما قد يؤثر على الأسلاك والخراطيم وأجهزة الاستشعار ومكونات السحب والهياكل المحيطة.

تم اختياره بشكل صحيحغلاف عازل حراري لأنبوب العادم التوربينييساعد على تقليل التعرض للحرارة الإشعاعية ويحسن الإدارة الحرارية حول مكونات العادم ذات درجة الحرارة العالية.

مع ذلك، يتطلب اختيار مادة غلاف العادم المناسبة أكثر من مجرد اختيار أعلى درجة حرارة. يجب مراعاة درجة حرارة التشغيل الفعلية، وتصميم الأنابيب، وبيئة التركيب، ومتطلبات الصيانة.

شركة بي إس تي فليكس للتصنيعغلاف عازل للحرارة للعادم والمجمعلتطبيقات الحماية الحرارية لعوادم السيارات، والسباقات، والدراجات النارية، ومحركات الديزل، والعوادم الصناعية.

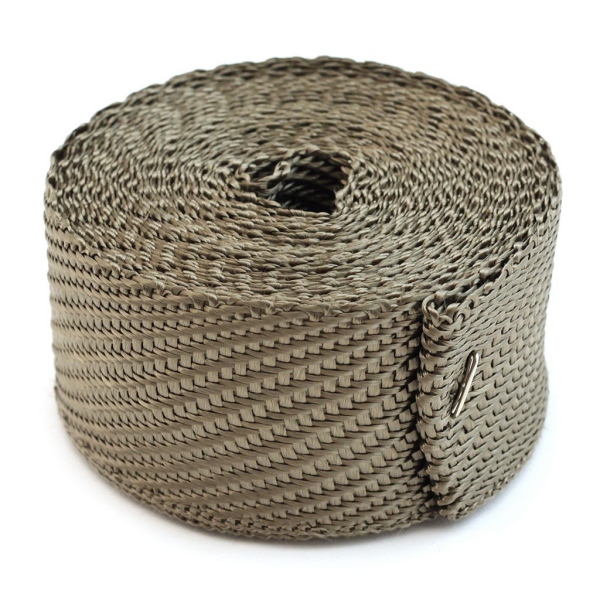

turbo downpipe heat wrap

لماذا تحتاج أنابيب العادم التوربينية إلى حماية من الحرارة

تولد أنظمة العادم المزودة بشاحن توربيني حرارة مركزة حول:

  • منافذ توربو؛

  • أنابيب تصريف المياه؛

  • مشعبات العادم؛

  • أنابيب الجانب الساخن؛

  • مناطق المحولات الحفازة.

يمكن أن تؤثر هذه الحرارة على المكونات المجاورة، بما في ذلك:

  • أسلاك التوصيل؛

  • خراطيم مطاطية؛

  • خراطيم الفرامل؛

  • أجزاء بلاستيكية؛

  • أنظمة السحب؛

  • عزل حجرة المحرك.

على عكس أنبوب العادم التقليدي الموجود بعيدًا عن المكونات الحساسة، غالبًا ما يتم تركيب أنبوب العادم التوربيني في مساحة محدودة للغاية.

لهذا السبب، تستخدم العديد من تطبيقات الأداء وتطبيقات مصنعي المعدات الأصليةغلاف عازل حراري لأنبوب العادمللتحكم في انتقال الحرارة.

الغرض من غلاف العادم هو إدارة الحرارة. وهو غير مصمم لإصلاح الشقوق أو التسريبات أو المكونات التالفة في نظام العادم.


اختيار مادة غلاف العزل الحراري المناسبة لأنبوب العادم التوربيني

تتطلب أنظمة العادم المختلفة مواد عزل مختلفة.

تشمل الخيارات الأكثر شيوعاً ما يلي:

  • غلاف عادم من الألياف الزجاجية

  • غلاف عادم من التيتانيوم

  • غلاف عادم من السيليكا

لكل مادة خصائص مختلفة.

نهج اختيار مبسط:

غلاف عادم من الألياف الزجاجية

مناسب لعزل أنظمة العادم العامة حيث تكون متطلبات درجة الحرارة معتدلة.

غلاف عادم من التيتانيوم

مناسب لأنظمة العادم عالية الأداء التي تتطلب قدرة تحمل درجات حرارة أعلى ومتانة ممتازة.

غلاف عادم من السيليكا

مصمم لتطبيقات العادم ذات درجات الحرارة القصوى حيث تكون هناك حاجة إلى حماية حرارية إضافية.

ينبغي دائمًا اختيار المادة الصحيحة وفقًا لبيئة العادم الحقيقية.

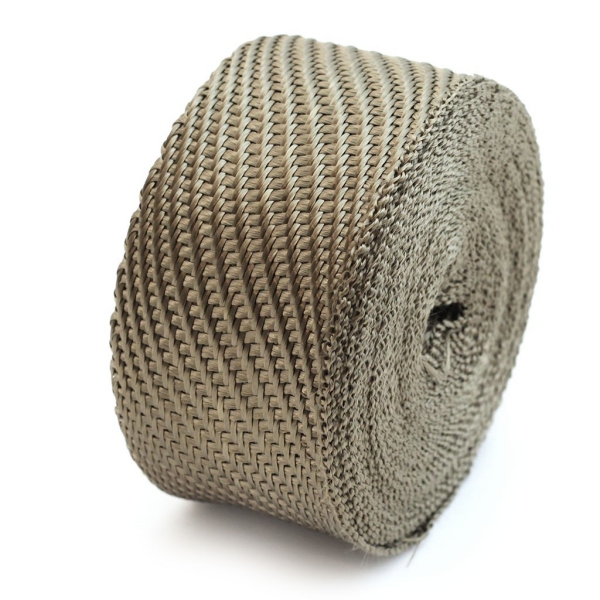

turbo downpipe heat wrap

غلاف عادم من الألياف الزجاجية لأنابيب العادم التوربينية

يستخدم غلاف العادم المصنوع من الألياف الزجاجية على نطاق واسع لأنه يوفر توازناً عملياً بين الأداء الحراري والمرونة والتكلفة.

قد يكون مناسبًا لأنابيب العادم التوربينية عندما:

  • درجات حرارة العادم ضمن قدرة المادة؛

  • تُستخدم المركبة بشكل أساسي للقيادة في الشوارع؛

  • تتمتع حجرة المحرك بفسحة حرارية كافية؛

  • لا يُتوقع ظروف سباق قاسية.

يسهل تركيب غلاف الألياف الزجاجية حول:

  • أقسام أنابيب العادم المستقيمة؛

  • أنابيب عادم أكبر؛

  • منعطفات معتدلة.

توريدات BSTFLEXغلاف عادم من الألياف الزجاجيةلتطبيقات عوادم السيارات والصناعات.

بالنسبة لتطبيقات التوربو القياسية، يمكن للألياف الزجاجية أن توفر تخفيضًا فعالًا للحرارة دون الحاجة إلى ترقيات غير ضرورية للمواد.


غلاف عادم من التيتانيوم لأنابيب العادم التوربينية

غلاف عادم من التيتانيوميتم اختيارها عادةً لأنظمة العادم عالية الأداء.

يُستخدم على نطاق واسع في:

  • أنابيب العادم التوربينية؛

  • مشعبات العادم؛

  • سيارات عالية الأداء؛

  • أنظمة عادم السباقات؛

  • أنظمة عادم الدراجات النارية.

بالمقارنة مع غلاف الألياف الزجاجية القياسي، يتم اختيار غلاف عادم التيتانيوم بشكل شائع عندما يطلب المشترون ما يلي:

  • مقاومة أعلى للحرارة؛

  • أداء ممتاز في دورات التبريد والتدفئة؛

  • بنية منسوجة متينة؛

  • مظهر فاخر.

شركة بي إس تي فليكس للتصنيعغلاف أنبوب العادم من التيتانيوم الأسودللتطبيقات التي تتطلب عزل العادم في درجات حرارة عالية.

تشمل التطبيقات النموذجية ما يلي:

  • أنابيب العادم التوربينية؛

  • مشعبات العادم؛

  • العناوين؛

  • مكونات العادم الجانبي الساخن.

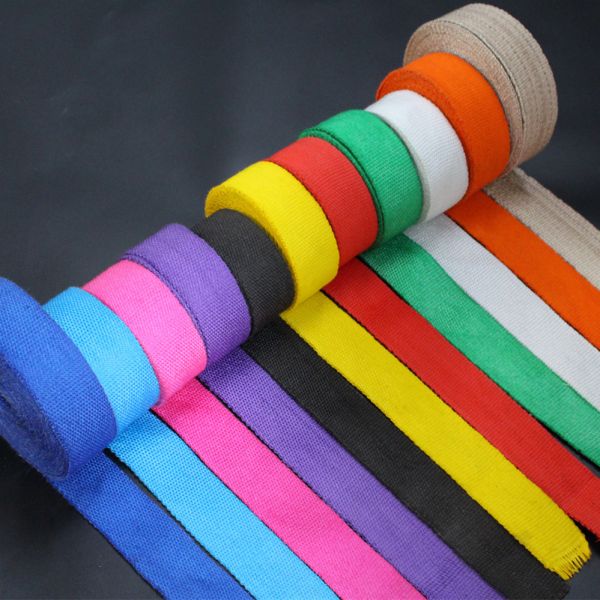

turbo downpipe heat wrap

غلاف عادم من السيليكا لتحمل حرارة التوربو الشديدة

تعمل بعض أنظمة التوربو تحت أحمال حرارية عالية للغاية.

ومن الأمثلة على ذلك:

  • محركات السباق؛

  • تطبيقات ذات تعزيز عالٍ؛

  • مركبات التحمل؛

  • محركات ديزل شديدة التحمل؛

  • أنظمة التوربينات الصناعية.

بالنسبة لهذه البيئات،غلاف عادم من السيليكايوفر خيار حماية من درجات حرارة أعلى.

يتم اختيار غلاف السيليكا عادةً للأسباب التالية:

  • مشعبات التوربو؛

  • أنابيب تصريف مياه الأمطار ذات درجات الحرارة القصوى؛

  • أنظمة العادم ذات الخلوص المحدود؛

  • التطبيقات التي تتطلب هامشًا حراريًا إضافيًا.

شركة بي إس تي فليكس للتصنيعغلاف عازل حراري عالي الحرارة لعادم رأس العادمللبيئات ذات درجات الحرارة العالية الناتجة عن العادم.


غلاف عادم من الألياف الزجاجية مقابل التيتانيوم مقابل السيليكا

مادة التطبيق النموذجي رئيسيميزة
غلاف عادم من الألياف الزجاجية أنظمة التوربو والعادم العامة حماية حرارية فعالة من حيث التكلفة
غلاف عادم من التيتانيوم أنابيب العادم ومجمعات العادم عالية الأداء قدرة أعلى على تحمل الحرارة ومتانة أكبر
غلاف عادم من السيليكا تطبيقات درجات الحرارة القصوى أقصى حماية حرارية

تعتمد أفضل المواد على:

  • درجة حرارة العادم؛

  • مساحة التركيب؛

  • استخدام المركبة؛

  • العمر التشغيلي المطلوب؛

  • متطلبات الصيانة.

لا يُعدّ تصنيف درجة الحرارة الأعلى دائمًا الخيار الأفضل إذا لم يتطلب التطبيق ذلك.

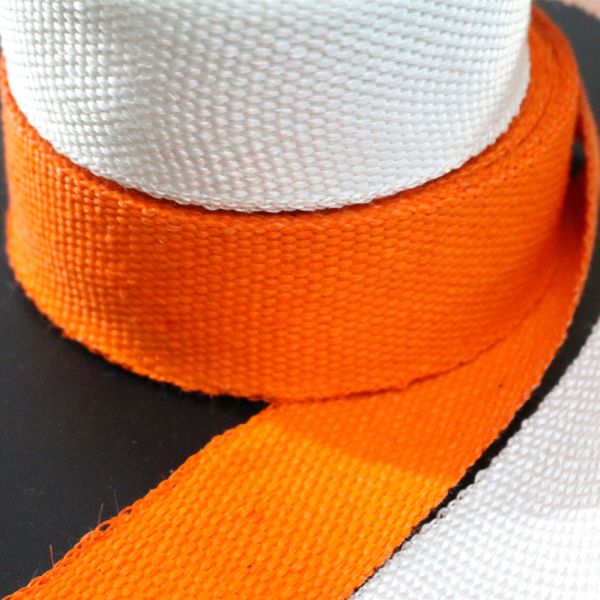

turbo downpipe heat wrap

اعتبارات تركيب غلاف عازل حراري لأنبوب العادم التوربيني

عادةً ما يحتوي أنبوب العادم التوربيني على هندسة معقدة.

قبل التثبيت، يرجى مراعاة ما يلي:

قطر الأنبوب

تتطلب الأنابيب الأكبر حجماً كمية أكبر من مادة التغليف لأن محيطها أكبر.

طول الأنبوب

تتطلب أنابيب التصريف الأطول لفائف أطول.

الانحناءات

تستهلك الانحناءات كمية أكبر من المواد مقارنة بالأجزاء المستقيمة.

التخليص الجمركي

تحقق من المسافة بين الأنبوب الملفوف و:

  • التوصيلات الكهربائية؛

  • الخراطيم؛

  • أجهزة الاستشعار؛

  • ألواح الهيكل؛

  • المكونات المتحركة.

إبزيم

تتطلب التطبيقات ذات درجات الحرارة العالية عادةً تثبيتًا آمنًا باستخدام روابط أو مشابك معدنية مناسبة.

بإمكان شركة BSTFLEX توفير غلاف العادم مع ملحقات التثبيت المناسبة لمتطلبات الشركات المصنعة للمعدات الأصلية والموزعين.


غلاف عازل حراري لأنبوب العادم التوربيني مقاس 1 بوصة مقابل 2 بوصة

يؤثر عرض اللفافة على كل من التركيب واستهلاك المواد.

غلاف عادم بسمك بوصة واحدة

يُنصح به لـ:

  • المنعطفات الضيقة؛

  • أنابيب التوربينات المعقدة؛

  • أنابيب ذات قطر أصغر؛

  • مساحة التركيب محدودة.

المزايا:

  • تسهيل تحديد الموقع؛

  • مرونة أفضل حول المنحنيات.

غلاف عادم بقياس 2 بوصة

يُنصح به لـ:

  • أنابيب تصريف أكبر؛

  • أقسام الأنابيب المستقيمة؛

  • تركيب أسرع.

المزايا:

  • عدد أقل من اللفات الحلزونية؛

  • تغطية أسرع.

يعتمد العرض الصحيح على الشكل الهندسي الفعلي لأنبوب التصريف.

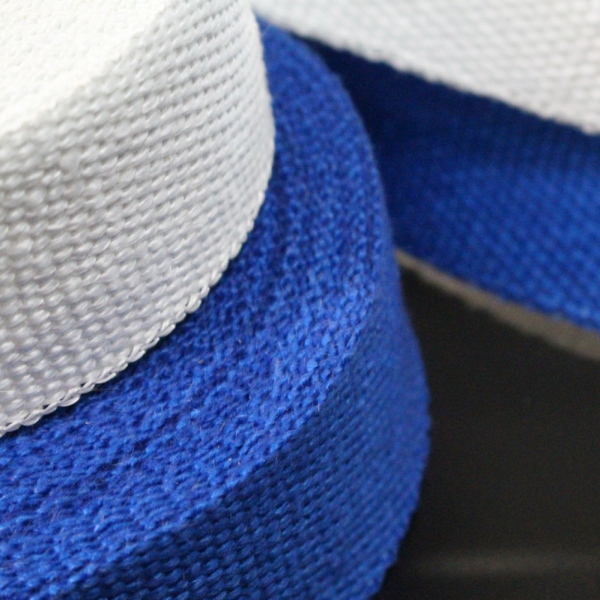

turbo downpipe heat wrap

ما مقدار غلاف العزل الحراري اللازم لأنبوب العادم التوربيني؟

يعتمد المبلغ المطلوب على:

  • القطر الخارجي للأنبوب؛

  • طول الأنبوب؛

  • عرض الالتفاف؛

  • تداخل؛

  • عدد الانحناءات.

يتطلب الأنبوب المستقيم كمية أقل من المواد مقارنة بأنبوب العادم التوربيني المعقد ذي المنحنيات المتعددة.

للحصول على إرشادات الحساب، انظر:

ما مقدار غلاف العادم الذي أحتاجه؟ حاسبة غلاف العادم ودليل المقاسات

بالنسبة لمشاريع تصنيع المعدات الأصلية، يمكن لشركة BSTFLEX حساب متطلبات المواد التقريبية بناءً على:

  • الرسومات؛

  • أبعاد الأنابيب؛

  • عينات؛

  • كمية الإنتاج السنوية.


غلاف عازل حراري لأنبوب العادم التوربيني مقابل بطانية توربينية

يحمي غلاف أنبوب العادم التوربيني وأغطية التوربو مناطق مختلفة.

يتم تركيب غطاء عازل حول غلاف الشاحن التوربيني.

يتم تركيب غلاف عازل للحرارة حول أنبوب العادم بعد التوربو.

في بعض التطبيقات عالية الأداء، يمكن استخدام كلا الحلين معًا:

  • غطاء توربيني لاحتواء الحرارة في غلاف التوربين؛

  • غلاف عازل للعادم لعزل الأنابيب في اتجاه مجرى العادم.

يعتمد المزيج الصحيح على التصميم الحراري لنظام المحرك.


غلاف عازل للحرارة لأنبوب العادم التوربيني مقابل واقي حراري

تُعالج لفائف العادم والدروع الحرارية المعدنية مشاكل الحرارة بطرق مختلفة.

غلاف العادم

المزايا:

  • يتبع أشكال الأنابيب المعقدة؛

  • يتطلب مساحة تركيب محدودة؛

  • يوفر عزلاً مباشراً حول الأنبوب.

واقي حراري

المزايا:

  • يوفر فجوة هوائية؛

  • يحجب الحرارة الإشعاعية الموجهة؛

  • يُسهّل ذلك عملية الفحص والإزالة.

قد تتطلب بعض التطبيقات مزيجًا مما يلي:

  • غلاف العادم؛

  • دروع حرارية عاكسة؛

  • بطانيات عازلة قابلة للإزالة.


هل يجب تغليف كل أنبوب عادم توربيني؟

لا.

يعتمد الحل الحراري الصحيح على:

  • درجة حرارة العادم؛

  • مادة الأنابيب؛

  • المكونات المحيطة؛

  • استخدام المركبة؛

  • متطلبات الصيانة.

قد لا تتطلب مركبة الشارع ذات الخلوص الكافي نفس مستوى العزل الذي تتطلبه مركبة السباق أو المحرك الصناعي.

الهدف هو التحكم في إدارة الحرارة، وليس تحقيق أقصى سمك للعزل.


مصنع أغطية عازلة للحرارة لأنبوب العادم التوربيني الأصلي

توفر شركة BSTFLEX منتجات عزل العادم ذات درجات الحرارة العالية لـ:

  • مصنعي السيارات؛

  • موردو لوازم سباقات السيارات؛

  • ماركات الدراجات النارية؛

  • مصنّعو معدات الديزل؛

  • شركات المعدات الصناعية؛

  • موزعي الحماية الحرارية.

تشمل الخيارات المتاحة ما يلي:

  • غلاف عادم من الألياف الزجاجية؛

  • غلاف عادم من التيتانيوم؛

  • غلاف عادم من السيليكا؛

  • عرض مخصص؛

  • أطوال لفائف مخصصة؛

  • لفائف كبيرة الحجم؛

  • تغليف العلامات التجارية الخاصة؛

  • مورد من الشركة المصنعة الأصلية.

بإمكان العملاء تقديم ما يلي:

  • رسومات العادم؛

  • أبعاد الأنابيب؛

  • متطلبات درجة الحرارة؛

  • شروط التطبيق.

بإمكان شركة BSTFLEX أن توصي بتصميم غلاف عادم مناسب للبيئة الحرارية المحددة.

استكشف المجموعة الكاملةمجموعة أغطية العزل الحراري للعادم والمجمعات من BSTFLEX.


الأسئلة الشائعة

ما هو أفضل غلاف عازل للحرارة لأنبوب العادم التوربيني؟

يعتمد اختيار أفضل المواد على درجة حرارة التشغيل ومتطلبات التطبيق. يُعدّ الألياف الزجاجية مناسبًا للعديد من التطبيقات العامة، بينما يُستخدم غلاف العادم المصنوع من التيتانيوم عادةً في أنظمة الأداء العالي، ويُختار غلاف العادم المصنوع من السيليكا لتحمل درجات الحرارة القصوى.

هل يمكن استخدام غلاف العادم المصنوع من الألياف الزجاجية على أنابيب العادم التوربينية؟

نعم، عندما تبقى درجة حرارة التشغيل ضمن قدرة مادة الألياف الزجاجية.

هل غلاف العادم المصنوع من التيتانيوم مناسب لأنظمة التوربو؟

نعم. يستخدم غلاف العادم المصنوع من التيتانيوم على نطاق واسع في أنابيب العادم التوربينية، ومجمعات العادم، وأنظمة العادم عالية الأداء.

متى يجب عليّ استخدام غلاف عادم السيليكا؟

ينبغي النظر في استخدام غلاف عادم السيليكا عندما يتعرض نظام العادم لدرجات حرارة قصوى أو يتطلب حماية حرارية إضافية.

هل يجب أن أغلف أنبوب العادم بالكامل؟

ليس دائماً. تعتمد التغطية المطلوبة على المناطق الحساسة للحرارة، وتوزيع درجة الحرارة، ومتطلبات الخدمة.

ما هو عرض غلاف العادم الذي يجب أن أستخدمه لأنبوب العادم التوربيني؟

تعتبر اللفة ذات البوصة الواحدة مفيدة للانحناءات المعقدة، بينما يتم اختيار اللفة ذات البوصتين بشكل شائع للأنابيب السفلية الأكبر والأكثر استقامة.

هل بإمكان شركة BSTFLEX توفير غلاف عازل حراري مخصص لأنبوب العادم التوربيني؟

نعم. تدعم BSTFLEX العروض المخصصة، وأطوال اللفائف، والتعبئة والتغليف، ومتطلبات توريد الشركات المصنعة للمعدات الأصلية.
