أطقم دروع الحرارة لأنابيب العادم: المقاسات، الفجوات الهوائية، والتركيب

لا يحتاج أنبوب العادم الساخن دائمًا إلى عزل على طوله بالكامل. أحيانًا تكمن المشكلة في جزء قصير أسفل نفق ناقل الحركة، أو بجانب وصلة خرطوم، أو بالقرب من لوحة هيكل السيارة. في هذه الحالة، يكون العزل الموضوع بشكل صحيح ضروريًا.واقي حراري لأنبوب العادميمكن معالجة المنطقة المكشوفة دون تحويل الأنبوب بأكمله إلى مجموعة معزولة.

إنّ عملية الشراء المهمة لا تقتصر على مجرد قطعة معدنية، بل هي عبارة عن درع يوفر التغطية المناسبة، والبنية الحرارية الملائمة، وأدوات التثبيت التي تتناسب مع نظام العادم المُركّب. قد تتناسب مجموعة أدوات مع قطر الأنبوب، ولكنها قد لا تكون مناسبة للمساحة المحيطة به.

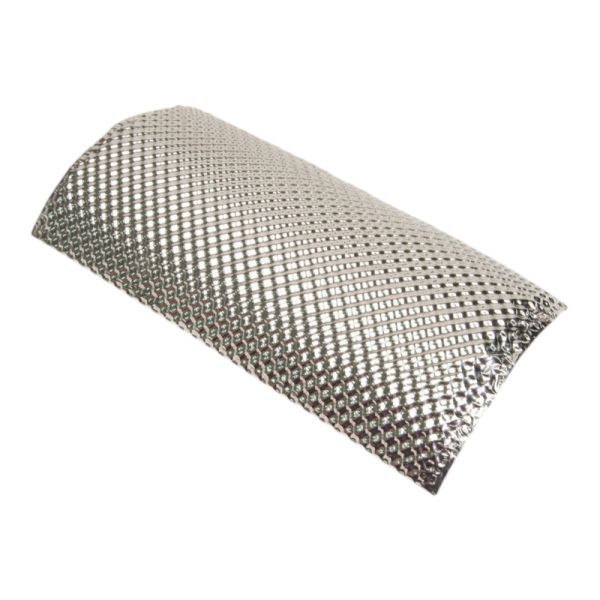

تقدم BSTFLEXطقم واقي حراري لأنبوب العادم المصنوع من الفولاذ المقاوم للصدأوطقم واقي حراري للعادم من الألومنيوميوفر كلاهما نقاط انطلاق لمشاريع حماية أنابيب السيارات؛ ويجب أن يتبع الاختيار النهائي رسم التركيب وظروف التشغيل.

اقرأ قطر الأنبوب وحجم الدرع بشكل منفصل

هناك ثلاثة أبعاد يجب تحديدها قبل مقارنة المواد: القطر الخارجي لأنبوب العادم، وأبعاد الدرع نفسه، والمساحة التي يشغلها التجميع الكامل المركب.

تتضمن قوائم منتجات BSTFLEX الحالية الأبعاد المرجعية التالية. هذه أوصاف من الكتالوج، وليست رسماً توضيحياً للتركيب النهائي.

إن بُعد الدرع البالغ 120 مم لا يعني بالضرورة ملاءمة الأنبوب بقطر 120 مم.نطاق التركيب مُدرج بشكل منفصل. تأكد من شكل الغطاء الواقي المُرفق، وسماكة العزل، وترتيب الأقواس قبل استخدام أي من القيمتين في حساب الخلوص.

على سبيل المثال، يبلغ قطر الأنبوب الخارجي المقاس 2.5 بوصة 63.5 ملم، بينما يبلغ قطر الأنبوب الخارجي 3 بوصات 76.2 ملم. يقع كلا القطرين ضمن النطاق المنشور (52-90 ملم)، ولكن قد تمنع الحافة أو وصلة التثبيت أو الانحناء القريب عملية التركيب. أما الأنبوب ذو القطر الخارجي 4 بوصات فيبلغ قطره 101.6 ملم، وهو خارج النطاق المذكور.

قم بقياس موقع التركيب الفعلي. لا تعتمد على المقاس الاسمي للأنبوب فقط عند الطلب، ولا تخلط بين القطر الداخلي للأنبوب والقطر الخارجي.

للتغطية اتجاه وطول.

تخيل أنبوب عادم أسفل أرضية السيارة مع موصل أسلاك بجانبه. قد يقلل غطاء واقٍ موضوع فوق الأنبوب فقط من التعرض المباشر للإشعاع باتجاه الأرضية، بينما يترك الموصل المجاور للأنبوب مكشوفًا. يؤدي تدوير الغطاء نفسه إلى تغيير المنطقة التي يحميها.

حدد الجزء الذي يحتاج إلى حماية على صورة التركيب. ثم تحقق من التغطية الزاوية للغطاء الواقي حول الأنبوب وطوله على طول الأنبوب. افحص مدى انكشافه حول كلا الطرفين، وحول الانحناءات، ومن خلال أي فتحات ضرورية.

يختلف غطاء الأنبوب الجزئي عن الغطاء المصمم لتغليف أحد المكونات. إن تمديد الغطاء الجزئي حتى يُحيط بالعادم بالكامل يُعد تغييرًا في التصميم، وليس ترقية تلقائية. يجب أن تتوافق التغطية مع الهدف الحراري وقيود الشركة المصنعة للعادم.

لـواقي حراري لعادم السيارةقد يكون الهدف هو درجة حرارة لوحة أرضية أو خرطوم أو موصل أو غلاف مجاور. حدد هذا الهدف بدلاً من مجرد طلب غطاء يبدو أكثر برودة أو أكثر سمكًا.

حافظ على الفجوة الهوائية التي يتطلبها التصميم

تستخدم بعض واقيات أنابيب العادم دعامات أو فواصل للحفاظ على مسافة بينها وبين الأنبوب الساخن. بينما تتضمن أنواع أخرى عازلاً حرارياً مصمماً لتلامس أقرب. يجب أن تتوافق طريقة التركيب مع المنتج المختار.

في التصميم ذي الفجوة، تحدّ الفجوة من التلامس المباشر بين الأنبوب والدرع، وتؤثر على تدفق الهواء حول المجموعة. مع ذلك، لا يزال الدرع يتلقى الإشعاع الحراري، ويمكن لدعاماته أن تنقل الحرارة. لذا، تُعدّ الفجوة الهوائية جزءًا من نظام حراري، وليست ضمانًا لبقاء السطح الخارجي باردًا.

لا تقم بتسوية الأقواس أو سد الفجوة بعازل إضافي إلا إذا كان هذا التعديل جزءًا من التصميم المعتمد. كذلك، لا تفترض أن إبعاد الغطاء الواقي عن الأنبوب سيُحسّن كل عملية تركيب، فقد يُقلل ذلك من الخلوص اللازم للمكون المراد حمايته.

تأكد من الحد الأدنى للمسافة المُثبّتة عند الأقواس وحواف الدرع وانحناءات الأنابيب. أعد التحقق منها بعد مراعاة حركة العادم والتمدد الحراري. لا يمكن تحديد هذه المسافات الموضعية بمجرد الاعتماد على القطر الاسمي للغلاف.

يتم تناول الفرق الأوسع بين الدروع المتباعدة والعزل المحكم في قسمنادليل حماية العادم من الحرارة.

حدد مكان وضع المشابك قبل الطلب

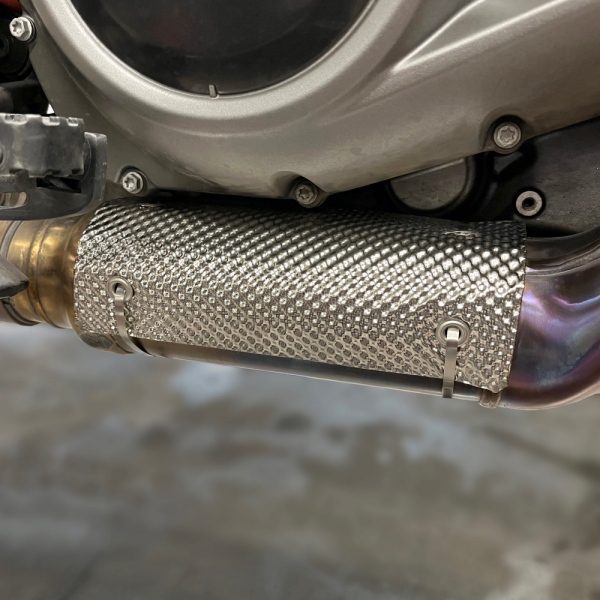

أواقي حراري للعادم قابل للتثبيت بمشبكيتطلب الأمر مواقع تثبيت مناسبة بالإضافة إلى مشابك ذات قطر صحيح. وضح مواقع المشابك المقترحة على رسم الأنبوب، بما في ذلك المساحة اللازمة للوصول إلى أدوات التثبيت.

تحقق من وجود خرزات لحام، وحواف، وقواعد تثبيت الحساسات، وأي تغييرات في قطر الأنابيب. قد تتداخل هذه العناصر مع المشبك أو تُبعد الواقي عن موضعه الصحيح. يجب أن تُثبّت القطع المعدنية الواقي دون تحميل أي جزء غير مناسب من مجموعة العادم.

لا تقم بتثبيت طقم حماية الأنابيب القياسي على موصل مرن أو منفاخ بطريقة تحد من حركته. حافظ على سهولة الوصول إلى أسلاك الحساسات، ومصارف المياه، ووصلات الخدمة. استخدم القطع المعدنية المحددة وتعليمات الربط الخاصة بالطقم المرفق بدلاً من قيمة عزم دوران عامة.

لا يُعدّ هذا الغطاء دعامة للعادم، كما أنه لا يُمكنه إصلاح أنبوب متصدع أو علاقة تالفة أو تسريب في نظام العادم. لذا، يُرجى معالجة هذه الأعطال قبل التفكير في استخدام وسائل حماية إضافية من الحرارة.

قارن المجموعة الكاملة، وليس فقط الألومنيوم مقابل الفولاذ المقاوم للصدأ

تستخدم مجموعة BSTFLEX المصنوعة من الفولاذ المقاوم للصدأ درعًا من الفولاذ المقاوم للصدأ 304 مع طبقة عازلة. أما مجموعة الألومنيوم فتستخدم بنية متعددة الطبقات شبه صلبة مُشكّلة مسبقًا؛ وتشمل مكوناتها أقواس تثبيت ومسامير ومشابك خراطيم من الفولاذ المقاوم للصدأ.

تُحدد هذه الأوصاف مختلف التصاميم الأولية، لكنها لا تُحدد أيها سيُنتج أقل درجة حرارة في مركبة معينة. اطلب معرفة نوع المعدن وسماكته، ونوع العزل، والشكل النهائي، وطريقة التركيب، وظروف التشغيل المسموح بها.

في المشاريع التي تتأثر بالوزن، قارن كتلة التجميع المقترح بالكامل. أما في المنشآت المعرضة لتلوث الطرق أو الاحتكاك الميكانيكي، فراجع السطح الخارجي والحواف وتفاصيل التثبيت. اسم المادة وحده لا يحدد هذه الخصائص.

تتطلب متطلبات درجة الحرارة تحديد الموقع. تختلف قياسات درجة حرارة غاز العادم، ودرجة حرارة سطح الأنابيب، ودرجة حرارة الجانب الساخن للعزل، ودرجة حرارة السطح الخارجي للدرع. تأكد من القياس الذي يشير إليه كل حد مذكور.

عندما تتطلب المشكلة استخدام فوطة صحية أو بطانة بدلاً من ذلك

لا يُعدّ طقم الأنابيب الطويلة دائمًا الشكل الأمثل. عند الحاجة إلى الحماية حول انحناءة محلية أو منطقة مكشوفة صغيرة، يُرجى مراجعةوسادة عازلة للحرارة من الفولاذ المقاوم للصدأيتميز هذا المنتج بتصميم يحيط بعازل حراري عالي الحرارة بين طبقتين من الفولاذ المقاوم للصدأ، مع وصلات ملحومة وحلقات تثبيت. يمكن تشكيل المنتج ليناسب المنحنيات، ولكن لا يزال تركيبه ومسافته يتطلبان مراجعة التطبيق.

تختلف الحالة عندما يكون للعادم بالفعل غطاء خارجي مناسب، ويكون المطلوب هو إضافة عازل حراري خلفه.بطانة واقية من حرارة العادمصُمم هذا المنتج خصيصاً للمساحة بين الأنبوب والغطاء الخارجي. وهو ليس اسماً بديلاً لمجموعة التثبيت الخارجية.

عندما يكون الهدف هو تركيب عازل محكم على مساحة أنبوب أكبر، استخدمدليل اختيار عازل أنابيب العادملتقييم السترات والأكمام وغيرها من التركيبات. يجب توضيح الفرق في طلب الشراء: درع مثبت على الأنابيب، أو وسادة محلية، أو بطانة مخفية، أو غلاف عازل.

انظر إلى درجة حرارة المكون المحمي

يُجيب اختبارٌ مفيدٌ على السؤال الحراري الأصلي. إذا كان القلق يتعلق بموصلٍ مُفرط الحرارة، فقم بقياس درجة حرارة ذلك الموصل أو نقطة التقييم المُحددة له. لا تُثبت القراءة المنخفضة في مركز الغلاف أن الموصل المجاور لحافته محميٌّ بشكلٍ كافٍ.

اتفق على شروط الاختبار قبل مقارنة النتائج: حمل المحرك، ودرجة الحرارة المحيطة، وتدفق الهواء، ومدة التشغيل، ومواقع القياس. يجب تضمين التشغيل بتدفق هواء منخفض أو الفترة التي تلي إيقاف التشغيل عندما تكون هذه الشروط ذات صلة بالتطبيق.

استعن بفنيين مؤهلين وطريقة قياس مناسبة للأسطح المختبرة. افحص أطراف الغطاء الواقي والفتحات ومناطق التركيب، بالإضافة إلى الجزء المركزي. سجّل التكوين لضمان استخدام نفس التغطية وظروف التركيب عند إجراء أي مقارنة.

بعد أن يبرد العادم تمامًا، افحصه للتأكد من عدم وجود حركة أو احتكاك أو ارتخاء أو تغيرات في الخلوص. يجب أن يبقى الواقي في موضعه الصحيح لضمان فعاليته الحرارية.

لا تعتبر عملية خفض الحرارة ضمانًا لسلامة اللمس. احتفظ بالدروع والمسافات الأصلية المطلوبة، واحصل على موافقة التطبيق قبل إضافة العزل حول المحولات الحفازة أو مرشحات الجسيمات أو مكونات العادم الأخرى الحساسة لدرجة الحرارة.

حوّل رسمًا تخطيطيًا للتركيب إلى عرض أسعار واضح

للاستفسار عن مجموعة أدوات قياسية، يرجى تحديد رقم المنتج المرجعي، والقطر الخارجي المقاس للأنبوب، وطول التركيب القابل للاستخدام، والمساحة المتاحة حول الغطاء المقترح. أرفق صورة توضح الجزء المحمي.

لـواقي حراري مخصص لأنبوب العادمأضف رسمًا جانبيًا ومقطعًا عرضيًا بأبعاد محددة. وضح التغطية المطلوبة، ومواقع الأقواس، والانحناءات، والأجزاء المجاورة، والحد الأقصى المسموح به للغطاء النهائي. حدد ظروف التشغيل ومتطلبات درجة حرارة المكونات التي يجب أن يدعمها الغطاء.

حدد ما إذا كان عرض السعر يشمل الدرع فقط أم المجموعة الكاملة مع العازل والأقواس والمشابك والمثبتات. بالنسبة لتوريد الإنتاج، أدرج كمية النموذج الأولي وحجم الدفعة المتوقع وتعديل الرسم. سجل الأبعاد وتفاصيل المواد الثابتة وتلك التي قد تقترحها شركة BSTFLEX.

يمكن مناقشة التطوير المخصص ضمن BSTFLEXمجموعة منتجات الحماية الحرارية للعادم والعزلالهدف هو الحصول على جزء يغطي المنطقة المطلوبة ويتناسب مع التركيب، وليس مجرد نسخة أكبر من درع موجود في الكتالوج.

أرسل أبعاد أنبوب العادم وصور التركيب إلى BSTFLEXلاختيار المجموعة أو للحصول على عرض سعر مخصص، حدد مجموعة الفولاذ المقاوم للصدأ أو الألومنيوم كمرجع مبدئي عند الاقتضاء، وقم بتضمين الأجهزة المطلوبة والكمية.
