ما مقدار حشوة العادم المتمددة التي أحتاجها؟ تحديد حجم اللوح ووزن التعبئة

ما مقدار حشوة العادم المتمددة التي تحتاجها؟ابدأ بوزن الألياف الجافة المعتمد لكاتم الصوت، ثم حوّل هذا الوزن إلى مساحة ورقة وطول قص. عندما تتوفر كثافة تركيب معتمدة فقط، احسب حجم الحشوة القابل للاستخدام أولاً. حقيقة أن الورقة تتمدد بالحرارة لا تحدد مقدار الألياف التي يجب وضعها في كاتم الصوت.

بالنسبة لورقة مستطيلة ذات وزن معروف للألياف الزجاجية لكل وحدة مساحة، فإن حساب الكمية يكون مباشراً:

طول الورقة المطلوب = الوزن المستهدف للألياف الجافة / (عرض الورقة القابل للاستخدام × وزن الألياف الزجاجية لكل وحدة مساحة).

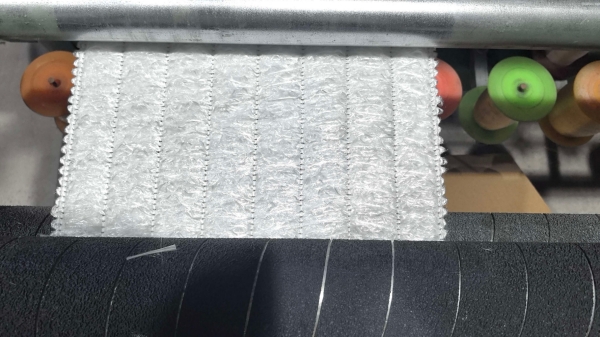

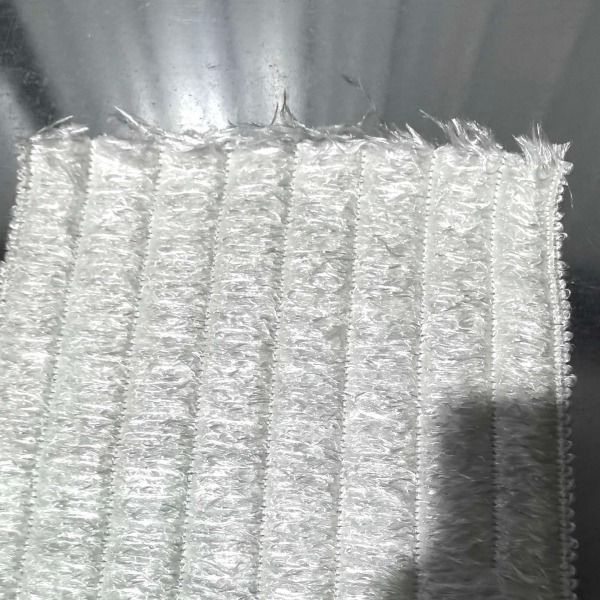

توفر BSTFLEX ورقة حشوة عادم متمددةمصنوعة من خيوط زجاجية مضغوطة ومحكمه ذات خيوط مستمرة مثبتة بخياطة ذات درجة انصهار منخفضة. يركز هذا الدليل على تحويل مواصفات كاتم الصوت إلى كمية شراء، وأبعاد قص، ومتطلبات فحص.

ابدأ بشحنة ألياف معتمدة، وليس بطول لفة

طلب شراء "متر واحد من حشوة العادم" يترك تفصيلين أساسيين دون إجابة: ما هو عرض المادة، وكم تحتوي كل متر مربع من الألياف الزجاجية؟ بدون هذه القيم، لا يمكن للطول وحده أن يخبرك بوزن الحشوة.

هناك ثلاث نقاط بداية محتملة. قد تنص مواصفات كاتم الصوت الحالية على كتلة ألياف جافة. بدلاً من ذلك، قد تحدد كثافة تركيب والحجم المخصص لتلك المادة. بالنسبة لتصميم جديد لا يحتوي على أي من القيمتين، يجب تطوير كمية الحشوة والتحقق منها بدلاً من اختيارها بناءً على كثافة عالمية مفترضة.

احتفظ بدرجة الألياف المعتمدة مع تلك الكمية. المادة البديلة ليست مكافئة تلقائياً لمجرد أنها تزن نفس الوزن. التغييرات في بنية الألياف، أو سلوك التحرر، أو طبقات الاحتفاظ يجب أن تندرج ضمن عملية الموافقة على العينة.

قِس حجرة الحشوة، وليس الجزء الخارجي من كاتم الصوت

سجّل الأبعاد الداخلية للغلاف، والأبعاد الخارجية للقلب المثقب، والطول الفعلي المخصص للحشوة الصوتية. أقسام المخرج الزخرفية، ووصلات التثبيت، ومساحات الأطراف المغلقة ليست جزءاً تلقائياً من الحجرة القابلة للحشو.

استخدم الحدود الفعلية لمنطقة الألياف الزجاجية. حيثما يشغل غلاف معدني أو طبقة أخرى جزءاً من المساحة، احسب غلافها المركب. لا تطرح المكون مرتين إذا كان مدرجاً بالفعل في أبعاد الحدود.

بالنسبة لـ حشوة كاتم صوت العادمفي جسم مقسم، احسب كل منطقة حشوة على حدة. الحجم الإجمالي للغلاف بأكمله لا يكفي عندما لا تستطيع الألياف الانتقال بين الأقسام.

حاسبة حشوة كاتم الصوت: الحجم، الوزن، وطول القص

توفر المعادلات التالية طريقة حساب يدوية. فهي تحول مدخلات التصميم المعروفة إلى كميات؛ وهي لا تختار مادة أو كثافة مناسبة صوتياً.

احسب الحجم المتاح

بالنسبة لغلاف دائري ثابت يحيط بقلب دائري، مع إدخال جميع الأبعاد بالمليمترات:

V = π × (D² - d²) × L / 4,000,000.

V هو حجم الحشوة باللتر. D هو القطر الداخلي للمنطقة المتاحة للحشوة، d هو القطر الخارجي للقلب أو غلاف الطبقة الداخلية المستبعدة، و L هو الطول الفعلي للحشوة.

تفترض النتيجة عدم وجود تجهيزات أو أقسام إضافية تشغل تلك المساحة. اطرح حجمها المزاح حيثما ينطبق ذلك. بالنسبة لحجرة بيضاوية منتظمة تماماً، استخدم مساحتها البيضاوية الفعلية؛ وبالنسبة للشكل البيضاوي المسطح أو البيضاوي الثلاثي أو أي شكل غير منتظم آخر، استخدم مساحة المقطع العرضي من الرسم أو برنامج CAD بدلاً من معاملة كل شكل بيضاوي كقطع ناقص.

القلب المزاح لا يغير فرق المساحة البسيط عندما يظل بالكامل داخل نفس الغلاف، لكنه يغير الخلوص المحلي. تحقق من مناطق الحشوة الضيقة والواسعة بشكل مستقل أثناء التحقق من التجميع.

حوّل الكثافة المعتمدة إلى وزن ألياف

عندما يحدد التصميم الكثافة بالجرام لكل لتر:

وزن الألياف الجافة بالجرام = حجم الحشوة الصافي باللتر × كثافة التركيب المعتمدة بالجرام/لتر.

الوحدات جم/لتر وكجم/م³ لهما نفس القيمة العددية. ومع ذلك، فإن الوزن المساحي للورقة بالجم/م² هو قياس مختلف ولا يمكن استبداله بكثافة التركيب.

يجب أن تشير قيمة كثافة حشوة كاتم الصوتإلى شحنة الألياف المحددة وحجمها المخصص. لا تدرج كتلة البطانة المصنوعة من الفولاذ المقاوم للصدأ، أو شبكة الاحتفاظ، أو كيس الشحن ضمن شحنة الألياف الزجاجية.

تحويل وزن الألياف إلى طول اللوح

استخدم الوحدات التالية لقطعة مقصوصة مستطيلة الشكل:

طول القطع بالمتر = وزن الألياف الجافة بالجرام / (عرض اللوح بالمتر × الوزن المساحي للألياف الزجاجية بالجرام/متر²).

استخدم العرض الذي سيبقى فعلياً في القطعة النهائية، وليس العرض الأكبر الذي تم شراؤه قبل تشذيب الحواف. تأكد مما إذا كان الوزن المساحي المذكور من قبل المورد يغطي الألياف الزجاجية وحدها أم اللوح المنسوج بالكامل. يجب أن تستخدم عملية الحساب والوزن المستهدف نفس أساس المادة.

مثال عملي: من شحنة ألياف بوزن 300 جرام إلى لوح مقصوص

الأرقام التالية هي مدخلات حسابية افتراضية. وهي ليست مواصفات مخزون BSTFLEX، أو كثافات تعبئة موصى بها، أو نتائج اختبارات.افترض أن برنامج كاتم صوت تجريبي قد اعتمد بالفعل شحنة ألياف زجاجية جافة بوزن 300 جرام للمادة قيد التقييم.

الحجم: π × (120² - 50²) × 400 / 4,000,000 = حوالي 3.738 لتر.

متوسط كثافة الألياف المركبة: 300 / 3.7385 = حوالي 80.25 جم/لتر. هذه نتيجة محسوبة لشحنة الألياف المفترضة، وليست كثافة موصى بها.

طول القطع: 300 / (0.40 × 750) = 1.00 متر.

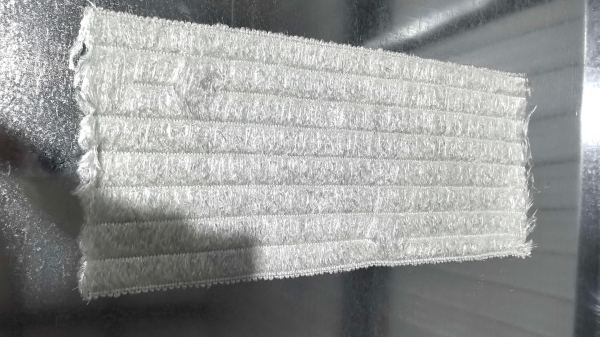

وبالتالي فإن كمية المادة المحسوبة هي قطعة مقصوصة بمقاس 400 × 1000 مم تحتوي على 300 جم من الألياف الزجاجية. يجب أن يتناسب تصميم القطع مع الخياطة ومسار التركيب وهندسة الغرفة. هذا الحساب وحده لا يثبت أن القطعة المدمجة ستناسب المكان أو أن الألياف المتحررة منها ستتوزع بشكل صحيح.

لماذا يمكن أن توفر أبعاد الألواح المتطابقة كميات مختلفة

لوح حشو كاتم الصوتلوح حشو كاتم الصوت الذي يُباع بمقاس 400 × 1000 مم تبلغ مساحته 0.40 م²يعتمد وزن الألياف على الوزن المساحي للمادة. توضح الأمثلة الحسابية التالية سبب عدم كون أبعاد العبوة مواصفات كاملة.

هذه ليست ثلاث بدائل موصى بها. إنها توضح أن المساحة المتساوية لا تعني كمية ألياف متساوية. قارن بين بنية الألياف وخصائص التحرير والنتائج المثبتة بالإضافة إلى الوزن عند تقييم منتج مورد آخر منحشوة كاتم الصوت المصنوعة من الألياف الزجاجية.

350، 400، 450 أو 500 مم: اختر العرض لتخطيط التعبئة

قد تصف أرقام مثل 350 و400 و450 و500 مم عرض الورقة أو الطول المعبأ أو أي بُعد آخر للمنتج. حدد الاتجاه على رسم القطع بدلاً من الاعتماد على ملصق الحجم وحده.

في تخطيط التغليف حيث يمتد عرض الورقة على طول القلب، يجب أن يتطابق هذا العرض مع القسم الصوتي الفعال والخلوص النهائي المحدد. يتم بعد ذلك تحديد الطول المأخوذ حول القلب من كمية المادة المطلوبة والترتيب المعتمد.

شراء ورقة تعبئة عادم أعرض وتقليمها يغير المساحة القابلة للاستخدام ووزن الألياف. احسب الكمية المثبتة بعد التقليم. لا تحتفظ بوزن العبوة الأصلي كوزن مفترض لحشو كاتم الصوت.

وبالمثل، لا تقم بتدوير قطعة مقطوعة لمجرد أن الأبعاد تبدو مناسبة. تحقق من اتجاه القطع المسموح به وترتيب الخياطة وطريقة التثبيت للبنية الموردة.

لماذا لا يعتبر معدل التمدد صيغة مسموح بها للمواد

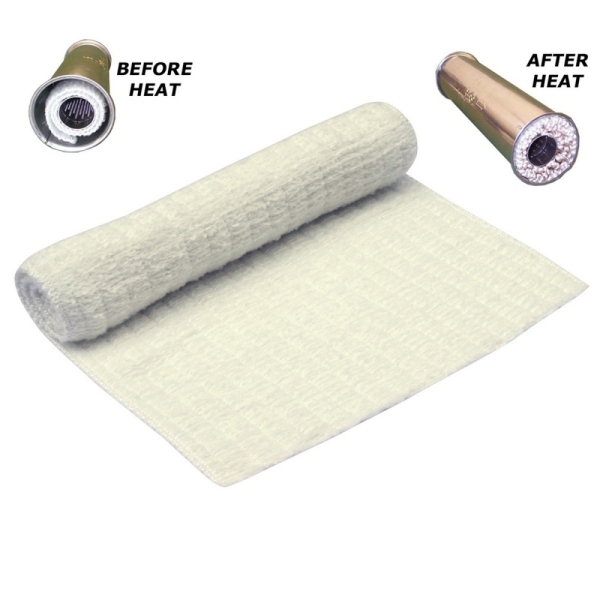

حشوة كاتم الصوت ذاتية التمدد تحرر بنية ألياف مقيدة؛ فهي لا تولد أليافًا زجاجية إضافية. يحتاج رقم التمدد إلى ضغط بدء محدد وظروف تسخين وظروف قياس قبل أن يمكن تفسيره.

حجم التمدد الحر المقاس خارج الغلاف ليس هو نفسه المساحة المشغولة داخل كاتم صوت محصور. لذا فإن تقسيم حجم الغرفة على مضاعف تمدد عام ليس بديلاً موثوقًا لمواصفات التعبئة المعتمدة.

بالنسبة لـ حشوة العادم ذات الخيوط المستمرة، استخدم درجة الألياف المختارة والشحنة المحددة وإجراء التكييف المتفق عليه كمرجع للتطوير. افحص التوزيع بعد التحرير، خاصة حول القلوب المزاحة ومساحات النهاية المقيدة.

ضع في اعتبارك نفايات القطع دون الإفراط في ملء كل كاتم صوت

افصل المواد المشتراة لدفعة إنتاج عن المواد المثبتة في كل كاتم صوت مقبول. قد تكون هناك حاجة إلى بدل شراء إضافي لتقليم الحواف أو قطع الإعداد أو القطع المرفوضة. هذا البدل ليس حشوة إضافية ليتم إجبارها على الدخول في كل غلاف.

لعملية قطع ذات عرض ثابت:

طول الإنتاج الصافي = عدد كاتمات الصوت × طول القطع المعتمد لكل كاتم صوت.

طول الشراء المطلوب = طول الإنتاج الصافي / العائد القابل للاستخدام المتوقع.

عبر عن العائد ككسر عشري تم تحديده من عملية القطع الفعلية أو أساس تخطيط متفق عليه. في حالة وجود تعشيش للعرض أو أنماط قطع غير منتظمة، استخدم خطة قطع قائمة على المساحة بدلاً من حساب الطول البسيط هذا.

عند المقارنة حشوة العادم بالمتر مع ألواح حشوة عادم مقصوصة مسبقاً، تشمل تكلفة القطع الزائدة غير القابلة للاستخدام، والوزن، والتحضير، والفحص. قارن كلا الخيارين مقابل نفس كمية الألياف المعتمدة لكل كاتم صوت.

حوّل الحساب إلى مواصفات إنتاج قابلة للتكرار

بالنسبة لـ حشوة كاتم الصوت مقصوصة حسب الطلب، ضع تعريف الألياف، والوزن المساحي للوح، وأبعاد القص، ووزن التعبئة الجاف المستهدف في السجل المعتمد. حدد ما إذا كانت حدود الوزن تنطبق على الألياف الزجاجية أو المكون المخيط بالكامل.

اذكر كيفية توجيه القطعة وعمليات التشذيب أو التثبيت المسموح بها. اتفق على حدود القبول بدلاً من افتراض تفاوت عام لجميع المواد وطرق القص.

للفحص الوارد، أكد مرجع المادة ووزن القطعة المقصوصة المقاس باستخدام أساس الكتلة المتفق عليه. العينة المعتمدة غير المستخدمة هي مرجع أبعاد وبناء أفضل من الحشوة التي تمت إزالتها والتي قد يكون وزنها قد تغير بسبب فقدان الألياف أو التلوث.

تحقق من كاتم الصوت المجمع بعد دورة الإصدار المحددة والتجربة التشغيلية. الحساب الصحيح يؤسس لمدخلات مضبوطة، وليس لمستوى صوت أو فترة خدمة مضمونة.

أسئلة حول كميات حشوة كاتم الصوت المتمددة

هل متر واحد من حشوة العادم المتمددة يكفي لكاتم صوت واحد؟

ليس بالضرورة. المتر الواحد يحدد الطول فقط. تحتاج أيضاً إلى العرض القابل للاستخدام، والوزن المساحي للألياف الزجاجية، وكمية التعبئة المعتمدة لكاتم الصوت الفعلي. طول العبوة المطابق لا يثبت الملاءمة.

هل يمكن للوحين أصغر استبدال لوح واحد أكبر؟

يمكن حساب كتلة الألياف المجمعة، ولكن لا تزال الوصلات والتداخلات والمواضع المعدلة تتطلب مراجعة. مطابقة الوزن لا تثبت أن تخطيط القص المختلف سيوزع الحشوة بنفس الطريقة.

هل يمكنني استخدام نفس الكمية لعادم ثنائي الأشواط ورباعي الأشواط؟

فقط عندما تدعم مواصفات كاتم الصوت المعنية ذلك الاختيار. دورة المحرك ليست بديلاً عن أبعاد الغرفة، أو درجة المادة، أو ظروف التشغيل، أو شحنة التعبئة المعتمدة.

هل يمكن لـ BSTFLEX تقديم عرض أسعار بناءً على الأبعاد دون معرفة وزن الحشوة؟

أرسل الهندسة الداخلية، والتطبيق، ومعلومات المادة الحالية، وأي رسم أو عينة أصلية. توفر هذه نقطة بداية لمراجعة البناء المقترح. يجب الاتفاق على وزن التعبئة النهائي من خلال عملية التطوير والموافقة المناسبة.

اطلب مراجعة لحجم اللوح ووزن التعبئة

بالنسبة لـ ألواح حشوة العادم OEM، أرسل المقطع العرضي لكاتم الصوت، والأبعاد الخارجية للقلب، والملف الداخلي للغلاف، والطول الفعال للحشوة. أضف مواصفات الألياف الحالية، والوزن الجاف المعتمد أو الكثافة حيثما توفرت، وطريقة القص والتجميع المقصودة.

أدرج كميات العينات والإنتاج، ومتطلبات تعريف المواد، وتفضيلات التغليف. يجب أن تحدد معلومات درجة الحرارة موقع القياس وتميز الخدمة العادية عن ذروات التشغيل القصيرة.

استخدم لوح حشوة كاتم الصوت المتمدد من BSTFLEX كنقطة بداية للمنتج. يمكن مناقشة التطوير القائم على الرسم ومتطلبات الطلبات المتكررة من خلال خدمة تصنيع حشوة كاتم الصوت المخصصة لدينا. تتوفر أشكال أخرى في مجموعة منتجات حشوة كاتم الصوت.
