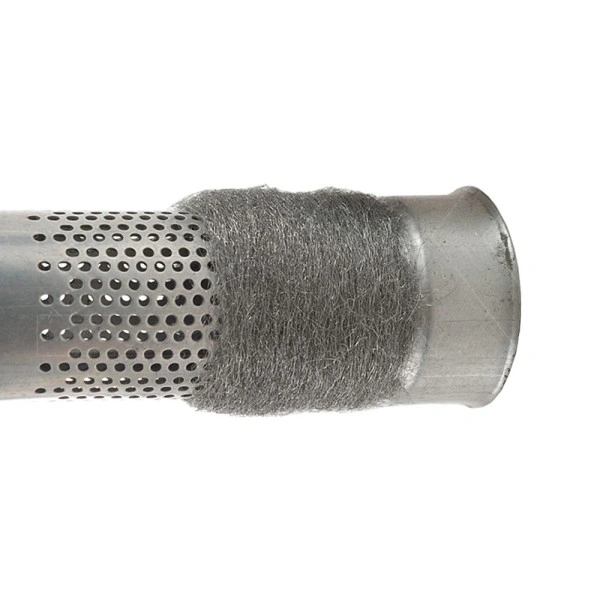

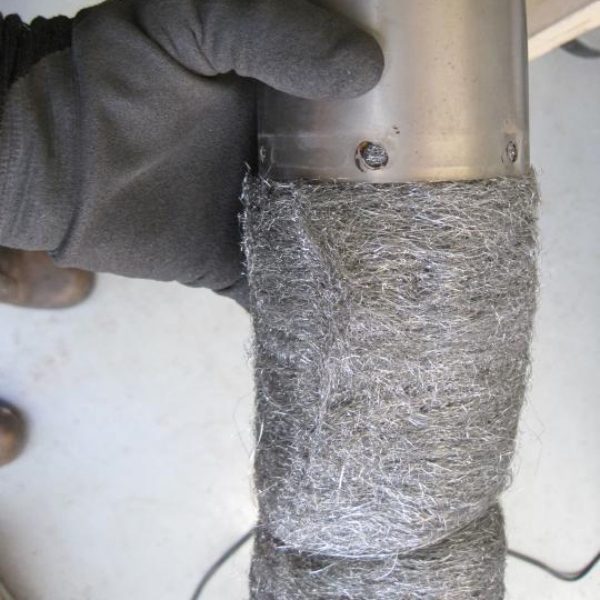

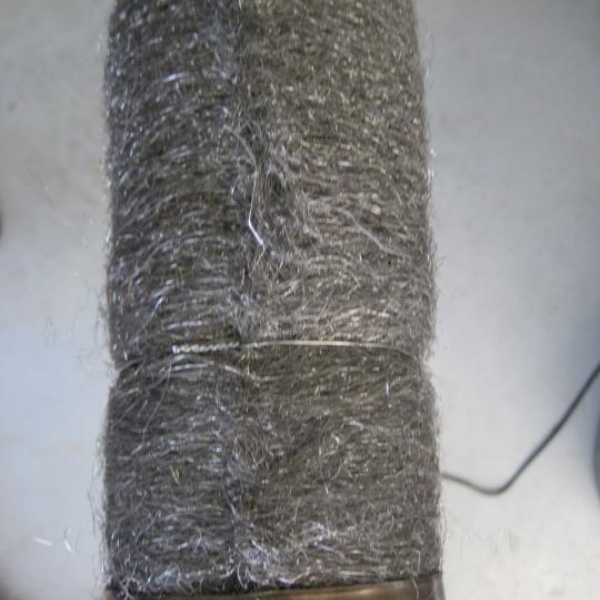

حشوة كاتم الصوت من صوف الفولاذ المقاوم للصدأ يمكن توريدها كمادة على شكل لفات أو تشكيلها كغلاف أساسي لكاتم صوت العادم. يوفر الغلاف الأساسي المصنوع من صوف الفولاذ المقاوم للصدأ طبقة من الألياف المعدنية المسامية حول الأنبوب المثقب، بينما توفر شبكة الاحتجاز هيكلاً سلكياً مفتوحاً لاحتواء الحشوة. يمكن الجمع بين الاثنين، لكنهما ليسا قابلين للتبديل.
عند تحديد حشوة كاتم الصوت من الصوف المقاوم للصدأ، يجب التمييز بين المادة التي يتم شراؤها والتجميع النهائي. تتطلب المادة التي على شكل لفات تحضيراً وفقاً للأبعاد والكمية المعتمدة؛ يجب أن يتطابق غلاف قلب كاتم الصوت النهائي مع قطر الأنبوب، وطول التغطية، وترتيب الطبقات المطلوب.
بالنسبة لمصنعي العوادم، السؤال المفيد هو أين تبرز الحاجة إلى الحماية أو الاحتواء: بجانب القلب المثقب، أو حول تجميع الحشوة، أو في كلا الموقعين. ابدأ بالمقطع العرضي لكاتم الصوت وسبب إضافة المكون، بدلاً من اختيار أي منتج يتم وصفه بأنه فولاذ مقاوم للصدأ.
تقدم BSTFLEX غلاف قلب كاتم الصوت من الصوف الفولاذي وشبكة عادم من الفولاذ المقاوم للصدأ لاحتواء حشوة كاتم الصوت بشكل منفصل. توضح هذه المقارنة كيفية تحديد أدوارها المختلفة دون التعامل مع أي منهما كبديل شامل للآخر.
| سؤال التصميم | غلاف القلب من صوف الفولاذ المقاوم للصدأ | شبكة احتواء الحشوة |
|---|---|---|
| ما الذي يشكل طبقة العمل؟ | طبقة من الألياف المعدنية ثلاثية الأبعاد، تُدمج أحياناً مع قماش سلكي أو شبكة. | شبكة مفتوحة من الأسلاك، تُورد كلوح أو كمكون احتجاز مُشكل. |
| ما هو هدف الاختيار الرئيسي؟ | توفير طبقة جانبية للقلب يمكن أن تساعد في حماية ألياف الصوت المحيطة من تآكل الغاز. | احتواء الحشوة ودعم شكل وموضع التجميع المقصود. |
| أين يجب أن يضعها الرسم الهندسي؟ | حول الجزء الخارجي من القلب المثقب، كما هو محدد لكاتم الصوت. | عند واجهة الاحتواء المحددة؛ شبكة BSTFLEX مخصصة لاحتواء الحشوة. |
| ما هي الأبعاد التي تحتاج إلى اهتمام خاص؟ | ملاءمة القلب، طول التغطية، السماكة المثبتة، والدرزة أو التداخل. | التغطية النهائية، هيكل السلك، هندسة الفتحات، الحواف، والتداخل. |
| هل تحل محل الحشوة الصوتية الرئيسية؟ | ليس تلقائياً. مكون حماية القلب ليس مواصفة حشوة كاملة. | لا. لا تحل أداة احتواء الحشوة محل الألياف التي صُممت لاحتوائها. |
| هل يمكن أن يتواجدا معاً؟ | نعم، عندما يتطلب التصميم حماية للقلب واحتواءً منفصلاً. | نعم، ولكن تحقق مما إذا كان غلاف القلب المختار يوفر بالفعل الشبكة الداعمة المطلوبة. |
يجمع غلاف القلب من BSTFLEX بين صوف الفولاذ المقاوم للصدأ وقماش سلكي منسوج من الفولاذ المقاوم للصدأ 304. لذا فإن وصفه يشير إلى مكون مركب، وليس مجرد صوف سائب ملفوف حول أنبوب.
يتم وصف شبكة الاحتجاز المنفصلة من BSTFLEX بأنها لوح سلكي مقاوم للصدأ متشابك من طبقتين مع جانبين مجعدين. لا ينبغي الخلط بين هيكل اللوح السلكي هذا وطبقة الألياف المعدنية في غلاف القلب.
في رسم الشركة المصنعة للمعدات الأصلية (OEM)، حدد تجميع غلاف القلب الكامل وأظهر الطبقات المضمنة في رقم الجزء الخاص به. ملاحظة تقول فقط "إضافة شبكة مقاومة للصدأ" تترك مجالاً إما لحذف طبقة مقصودة أو شرائها مرتين.
حدد أيضاً سبيكة كل مكون على حدة. مواصفات القماش السلكي 304 لا تحدد، بحد ذاتها، السبيكة المستخدمة للصوف.
للتقطيع واللف الداخلي، توفر BSTFLEX بكرة حشو كاتم الصوت من صوف الفولاذ المقاوم للصدأ توفر خيار منتج بتنسيق لفة. حدد العرض المطلوب، وكمية المادة، وطريقة التحضير بدلاً من مقارنة اللفات بناءً على الحجم الخارجي فقط.
للتجميع المتكرر، راجع غلاف قلب كاتم الصوت من صوف الفولاذ المقاوم للصدأ مع قماش السلك الداعم له. حدد القياس النهائي، وكمية الصوف، والسُمك المثبت في الرسم. شراء مكون جاهز يغير تنسيق التوريد؛ ولا يلغي الحاجة إلى اعتماد السبيكة والتجميع.
عند طلب حشو عادم من صوف الفولاذ المقاوم للصدأ أو صوف سلكي من الفولاذ المقاوم للصدأ لإنتاج كاتم الصوت، حدد مواصفات الألياف المعدنية بشكل منفصل عن أي طبقة احتجاز منسوجة أو محبوكة. يجب أن يوضح طلب حشو كاتم الصوت من الصوف الفولاذي سبيكة الفولاذ المقاوم للصدأ المطلوبة بدلاً من ترك درجة المادة مفتوحة للتفسير.
عندما يُظهر الفحص تلفاً مركزاً عند السطح المواجه للقلب، راجع الطبقة الداخلية الموجودة وتغطيتها. تُستخدم أنابيب وأغلفة صوف الفولاذ المقاوم للصدأ في تصميمات كاتم الصوت لتقليل تآكل الغاز لحشو الزجاج أو البازلت المحيط.
لهذه المشكلة، قم بتقييم غلاف قلب كاتم الصوت كطبقة واقية بدلاً من افتراض أن شاشة الاحتجاز الخارجية ستوفر نفس المعالجة عند الثقوب. تحقق من حالة القلب، والمناطق غير المغطاة، والوصلات، وترتيب التثبيت قبل إسناد السبب إلى الألياف وحدها.
عندما تكون الصعوبة في الحفاظ على تماسك الحشو أثناء إدخاله في الغلاف، راجع شاشة حشو كاتم الصوت أو أي طريقة احتواء معتمدة أخرى. الأسئلة الأولى هي ما إذا كان الماسك يغطي المنطقة المقصودة وما إذا كانت حوافه يمكن أن تمر عبر التجميع دون تعثر.
تحقق من مسار الإدخال، وخلوص الغلاف، وإغلاق النهاية على عينة. لا ينبغي توقع أن تحل طبقة الصوف الموجودة على جانب القلب مشكلة مناولة غير ذات صلة في الجزء الخارجي من الحشو.
راجع موقع الفتحة، وتداخل الماسك، وترتيب النهاية. إضافة المزيد من الصوف حول منتصف القلب ليس حلاً مثبتاً لفجوة في مكان آخر من التجميع.
أنماط الفحص هذه هي نقاط بداية، وليست تشخيصاً. قم بتضمين حالة المادة، وتاريخ التشغيل، والصور الفوتوغرافية في المراجعة. لا ينبغي استخدام شاشة أو غلاف قلب لتبرير الاحتفاظ بدرجة ألياف لم يتم اعتمادها لظروف التشغيل.
قد يستخدم التصميم طبقة تعتمد على الصوف حول الأنبوب المثقب وشبكة منفصلة حول الحشو الصوتي. في هذا الترتيب، يعالج المكون الداخلي التعرض لجانب القلب بينما يدعم المكون الخارجي الاحتواء. يمكن أيضاً توفير الصوف المعدني مع شبكته الداعمة الخاصة.
وبالتالي فإن إضافة كليهما هو قرار تصميم، وليس ترقية افتراضية. تحقق من قائمة المواد قبل طلب شاشة إضافية. اسأل عما إذا كانت تؤدي وظيفة منفصلة، أو تكرر طبقة موجودة، أو تغير أبعاد التجميع النهائي.
لأعمال الاستبدال، استخدم هيكل كاتم الصوت المعتمد كنقطة بداية. بالنسبة لتصميم OEM معدل، قم بتقييم المجموعة المقترحة في كاتم الصوت الكامل قبل إصداره للإنتاج المتكرر.
بالنسبة لطبقة الصوف، اطلب السبيكة، أو درجة الألياف أو المقطع العرضي، أو كتلة المادة، أو التغطية، أو السُمك المثبت. اذكر كيفية قياس السُمك، حيث أن طبقة الصوف المرتخية والطبقة المضغوطة المثبتة هما حالتان مختلفتان.
بالنسبة للشاشة، اطلب السبيكة، أو قطر السلك، أو الهيكل، أو أبعاد الفتحة، أو عدد الطبقات، أو تشطيب الحافة. حيثما كان ذلك مناسباً، اتفق على كيفية تعريف وقياس المساحة المفتوحة. قطر السلك وحده لا يصف الفتحات، و"طبقتان" وحدها لا تحدد كيفية ترتيب تلك الطبقات.
لا تستبدل القماش المنسوج، والشبكة المحبوكة، وغيرها من هياكل الأسلاك المتداخلة لمجرد أن أبعاد ورقتها الإجمالية متطابقة. سجل الهيكل أو مرجع عينة معتمد في مواصفات الشراء.
للاختيار الحراري، قدم درجات الحرارة المستمرة والقصوى مع موقع القياس ومدة التعرض. اطلب مراجعة السبيكة والمكون المقترح مقابل تلك الظروف بدلاً من تخصيص حد درجة حرارة واحد لكل منتج من الفولاذ المقاوم للصدأ. دليل حشو كاتم الصوت من صوف الفولاذ المقاوم للصدأ الخاص بنا يناقش اعتبارات اختيار المواد الأوسع.
ضع في اعتبارك غلاف القلب المثبت قبل تحديد أبعاد الحشو المحيط. بالنسبة لقلب دائري بطبقة موحدة:
القطر الخارجي بعد التغليف = القطر الخارجي للقلب + 2 × سُمك الغلاف المثبت.
كمثال هندسي فقط، قلب بقطر 50 مم مع طبقة مركبة بسمك 2 مم له قطر ملفوف اسمي يبلغ 54 مم، وليس 52 مم. توضح هذه الأرقام طريقة الحساب؛ وهي ليست مواصفات تعبئة موصى بها.
استخدم الغلاف الملفوف عند التحقق من المساحة المخصصة للطبقة التالية. قم بتضمين التداخل المحلي، وقماش الدعم، والمثبتات، وأي مثبت خارجي في مراجعة الملاءمة الفعلية. بالنسبة للتجميعات البيضاوية أو غير المنتظمة، اعمل بناءً على الرسم بدلاً من تطبيق المثال الدائري.
إذا تغير حجم الألياف المتاح، فراجع كمية التعبئة المعتمدة. إن إضافة المعدن مع إجبار شحنة الألياف الأصلية على الدخول في مساحة أصغر يغير متوسط كثافة الألياف المركبة. لا تفترض أن مواصفات التعبئة السابقة تظل صالحة دون التحقق منها.
استخدم تجميعاً تجريبياً للتحقق من التغطية، والدرزات، وموضع الحافة، والمثبتات، والإغلاق. افحص القلب والغلاف بحثاً عن نتوءات أو ميزات أخرى قد تتلف المكونات. حافظ على ممر القلب المقصود، وهندسة المدخل والمخرج دون عوائق.
ثم قم بتقييم كاتم الصوت المجمع في ظل ظروف التشغيل المتفق عليها. سجل توزيع التعبئة وحالة المكون بعد التجربة، وقارن الصوت باستخدام طريقة قياس متسقة. قم بتضمين فحوصات فقدان الضغط أو الضغط العكسي حيثما تتطلب مراجعة التصميم ذلك.
لا ينبغي قبول مكون التثبيت على أنه "محايد صوتياً" لمجرد أنه مناسب. كما أن تركيب الفولاذ المقاوم للصدأ لا يضمن تقليلاً معيناً للضوضاء أو مضاعفاً مضموناً لعمر التعبئة. اعتمد تلك النتائج بناءً على أدلة من التجميع الفعلي.
| معلومات طلب عرض السعر (RFQ) | ما يجب تحديده |
|---|---|
| الوظيفة المطلوبة | حماية جانب القلب، أو غلاف التعبئة، أو دعم التجميع، أو مزيج من ذلك. |
| الرسم والأبعاد | القطر الخارجي للقلب، والطول المثقب، والأبعاد الداخلية للغلاف، ومواضع الطبقات، والخلوصات المتاحة. |
| تحديد المواد | متطلبات سبائك منفصلة للصوف، والقماش السلكي، والشاشة، والمثبتات؛ المواصفات الحالية أو مراجع العينات. |
| بناء المكون | كتلة الصوف والسمك المركب، وسلك الشاشة وهندسة الفتحات، والتداخل، وتفاصيل الحافة، وطريقة التثبيت. |
| التعبئة الصوتية المحيطة | مواصفات الألياف، وكمية التعبئة المعتمدة، والمساحة المخصصة لتلك الألياف. |
| الخدمة والتحقق | معلومات درجة الحرارة، ودورة التشغيل، وملاحظات الفشل المعروفة، ومتطلبات قبول العينة. |
| متطلبات التوريد | كمية النموذج الأولي، والطلب المتكرر، وتوريد المكونات النهائية أو الألواح، والتعريف، والتعبئة. |
تدعم BSTFLEX التطوير القائم على الرسم والعينات من خلال خدمة تصنيع تعبئة كاتم الصوت للمعدات الأصلية (OEM). حدد ما إذا كان المشروع عبارة عن استبدال مماثل أو تغيير مقترح في البناء بحيث يكون لمراجعة العينة هدف محدد.
قد يشير كلا الوصفين إلى نفس مادة الألياف المعدنية، لكن أياً منهما لا يحدد السبيكة أو بنية الألياف أو الشكل المورد. تأكد مما إذا كان عرض السعر يغطي الصوف السائب، أو مادة اللف، أو غلاف القلب النهائي. شاشة التثبيت هي بنية سلكية مختلفة، حتى عند توريدها مع الصوف كتجميع واحد.
لا. يحتوي غلاف القلب القائم على الصوف على طبقة من الألياف المعدنية؛ بينما تصف شبكة العادم بنية سلكية. تجمع بعض أغلفة القلب النهائية بين كليهما. قارن رسم المكون وقائمة المواد بدلاً من الأسماء وحدها.
لا. الشاشة الموصوفة هنا هي مثبت تعبئة. احتفظ بالتعبئة الصوتية المحددة ما لم يتم تطوير وتوثيق تصميم كامل مختلف لكاتم الصوت.
لا يوجد مزيج طبقات عالمي ينطبق. استخدم كلاً منهما فقط حيثما يؤديان وظائف محددة في التجميع المعتمد. تحقق من وجود شبكة مدرجة بالفعل في غلاف القلب قبل إضافة مكون آخر.
لا يحدد أي من اسمي المنتج نتيجة صوتية. الحفاظ على التعبئة في موضعها المقصود يختلف عن إثبات تقليل معين للضوضاء. قم بتقييم كاتم الصوت الكامل مع المادة المقترحة وترتيب الطبقات.
بالنسبة لمكون الصوف والقماش السلكي حول القلب المثقب، راجع كم غلاف قلب كاتم الصوت من صوف الفولاذ BSTFLEX. للحصول على غلاف سلكي منفصل حول الحشوة، راجع شاشة عادم الفولاذ المقاوم للصدأ BSTFLEX.
للحصول على مشروع حشوة كاتم صوت من صوف الفولاذ المقاوم للصدأ مخصص، أرسل المقطع العرضي، وقطر القلب، والطول المغطى، وكمية الصوف المطلوبة، وحجم الطلب. حدد ما إذا كنت بحاجة إلى مادة على شكل لفافة، أو غلاف جاهز، أو شاشة تثبيت منفصلة. تتوفر خيارات أخرى من الألياف والمكونات في مجموعة منتجات حشوات كاتم الصوت.
