ما هي بطانة واقي الحرارة للعادم؟

التعريف (مقتطف مميز): أن بطانة واقي حرارة العادم هو حاجز حراري داخلي يوضع داخل مجموعة درع حراري لتقليل انتقال الحرارة من مكونات العادم الساخنة إلى الأسطح المجاورة. وهو عادةً ما يجمع بين واجهة معدنية (ألومنيوم أو فولاذ مقاوم للصدأ) مع طبقة عازلة للحرارة العالية ويتم توفيره إما ظهر لاصق أو غير لاصق وذلك حسب طريقة الاحتفاظ.

لماذا تحتاج الدروع الحرارية إلى "بطانة" في المقام الأول؟

تعمل الدروع الحرارية المعدنية وحدها بشكل أساسي كحاجز مادي وحاجز إشعاعي أساسي. في مناطق العادم ذات التدفق العالي - حيث تتغير درجات الحرارة بسرعة ويتغير تدفق الهواء - يمكن للدروع المعدنية أن توصل الحرارة، وقد ترتفع درجة حرارة سطح الأغطية أو الألواح المحيطة بها إلى ما يتجاوز حدود الراحة أو حدود المواد.

تضيف البطانة طبقة عازلة مضبوطة داخل نظام الحماية الحرارية، مما يحسن المقاومة الحرارية دون الحاجة إلى إعادة تصميم تخطيط العادم بالكامل.

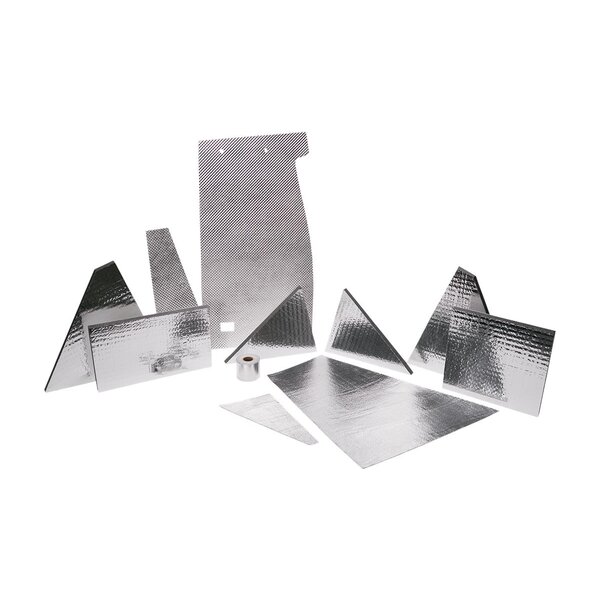

كيف تقلل بطانة واقي حرارة العادم من انتقال الحرارة

يدعم الغطاء إدارة الحرارة من خلال معالجة مسارين رئيسيين:

• التدفئة الإشعاعية: يعكس غطاء معدني جزءًا من الأشعة تحت الحمراء بعيدًا عن سطح الدرع.
• توصيل الحرارة: تعمل طبقة العزل على إبطاء تدفق الحرارة من الجانب الساخن (جانب العادم) إلى الجانب البارد (السطح الخارجي)، مما يقلل من ارتفاع درجة حرارة السطح.

من الناحية العملية، تعمل البطانة كـ "مجموعة حرارية" مدمجة تم تحسينها لتناسب مساحة التركيب المحدودة والاهتزازات في العالم الحقيقي.

الإنشاءات الشائعة وخيارات المواد

الواجهة المعدنية: الألومنيوم مقابل الفولاذ المقاوم للصدأ

واجهة من الألومنيوم يُستخدم على نطاق واسع عندما تكون الانعكاسية والكتلة المنخفضة من الأولويات. واجهة من الفولاذ المقاوم للصدأ يتم اختيارها عادة عندما تكون المتانة ومقاومة التآكل ومقاومة الصدأ أكثر أهمية، مثل البيئات القاسية أو فترات الخدمة الطويلة.

طبقة العزل: اختيار الدرجة المناسبة

يتم اختيار طبقة العزل من خلال الموازنة بين الأداء الحراري وقيود التغليف. تشمل عوامل الاختيار الرئيسية المساحة المتاحة، وخفض درجة الحرارة المستهدفة، والتعرض للاهتزازات، ودورة التشغيل (القيادة بسرعة ثابتة مقابل التوقف المتكرر/التشغيل والإيقاف مقابل ظروف التحميل على الطرق الوعرة).

لاصقة مقابل غير لاصقة

• بطانات ذاتية اللصق تُستخدم عادةً لتبسيط عملية التجميع وضمان وضعها بشكل متسق أثناء التركيب.
• بطانات غير لاصقة يفضل استخدامها في الحالات التي يتم فيها استخدام التثبيت الميكانيكي، أو عندما يكون من المتوقع إعادة العمل/الإزالة، أو عندما تكون هناك مخاوف بشأن تحضير السطح وشيخوخة المادة اللاصقة.

أماكن الاستخدام (بما في ذلك عمليات البحث عن "واقي حراري أسفل المقعد")

ستجد هذا النوع من البطانات في الأماكن التي تتطلب التحكم في الحرارة في التغليف المحكم:

• مجموعات واقيات حرارة عادم الدراجات النارية
• المناطق الساخنة أسفل الهيكل بالقرب من المقاعد والألواح الجانبية ومناطق اتصال الركاب (والتي غالباً ما يتم البحث عنها كـ واقي حراري أسفل المقعد )
• مناطق إدارة الحرارة أسفل المقعد والغطاء الجانبي لمركبات ATV/UTV
• تصميمات أنظمة العادم المخصصة حيث يكون خلوص المكونات والحماية الحرارية أمراً بالغ الأهمية

دليل الشراء السريع: ما يجب تحديده في طلب عرض الأسعار

إذا كنت تبحث عن مصدر طقم بطانة واقي حرارة العادم بالنسبة لتغليف المعدات الأصلية/تصميم المعدات الأصلية أو تغليف ما بعد البيع، تعمل هذه المعايير على تسريع عملية التسعير وتقليل دورات إعادة التصميم:

• التطبيق والتصميم: نوع المركبة، مسار العادم، النقاط الساخنة، والصور/الرسومات
• الحد الأقصى للمساحة (مم): أقصى سُمك مسموح به تحت تأثير الاهتزاز
• مواجهة المعدن: الألومنيوم أو الفولاذ المقاوم للصدأ بناءً على المتانة والبيئة
• طريقة الاحتفاظ: لاصق من الخلف أو غير لاصق (تثبيت ميكانيكي)
• الشكل: ورقة عالمية (قابلة للقص حسب المقاس) أو مجموعة قطع دقيقة
• مقدار: كمية العينة، والتشغيل التجريبي، والتوقعات السنوية
• متطلبات خاصة: الحساسية للروائح/الدخان، والتعرض للتآكل، والتغليف/الوسم

قدرات التصنيع لدى BSTFLEX (OEM/ODM)

تُصنّع شركة BSTFLEX منتجات حماية حرارية عالية الحرارة لتطبيقات السيارات والمركبات الرياضية. ندعم التصميم حسب الطلب. بطانة واقية من الحرارة برامج مع:

• هياكل ذات واجهات من الألومنيوم أو الفولاذ المقاوم للصدأ
• خيارات عزل متعددة لأهداف حرارية مختلفة وحدود التعبئة والتغليف
• تتوفر خيارات التركيب إما بظهر لاصق أو بدون ظهر لاصق، وذلك حسب طريقة التجميع الخاصة بك.
• صفائح عالمية أو مجموعات قطع دقيقة مصنوعة من الرسومات أو القوالب أو العينات

طلب عرض سعر (RFQ)

للحصول على عرض أسعار سريع من BSTFLEX، يرجى تقديم ما يلي:

• طراز المركبة/التطبيق وصور منطقة التركيب
• حد المساحة (مم) ومنطقة حماية الهدف
• تفضيل المعدن المستخدم في الواجهة (الألومنيوم أو الفولاذ المقاوم للصدأ)
• متطلبات المادة اللاصقة (مع مادة لاصقة / بدون مادة لاصقة)
• الكمية (طلب تجريبي + توقعات سنوية)
• أي متطلبات خاصة (درجة الحرارة المستهدفة، الاهتزاز، التغليف/العلامة التجارية)

سيقوم فريقنا بالتوصية بتصميم مناسب وسيرد بعرض سعر على الفور.

التعليمات

ما الفرق بين الدرع الحراري وبطانة الدرع الحراري؟
الغطاء الواقي الخارجي هو غطاء واقٍ. أما البطانة فهي الطبقة الحرارية الداخلية التي تزيد من مقاومة نظام الغطاء الواقي للحرارة وتساعد على تقليل ارتفاع درجة حرارة السطح الخارجي.

هل الألومنيوم أم الفولاذ المقاوم للصدأ أفضل للطبقة الخارجية؟
يُختار الألومنيوم عادةً لانعكاسيته العالية وكتلته الخفيفة. أما الفولاذ المقاوم للصدأ، فيُختار غالبًا لمتانته ومقاومته للتآكل والصدأ. ويعتمد الاختيار على البيئة وعمر الخدمة المستهدف.

متى يجب عليّ اختيار البطانات اللاصقة؟
اختر التصاميم ذات الظهر اللاصق عندما ترغب في سهولة التركيب وسرعة التجميع. اختر التصاميم غير اللاصقة عندما تفضل التثبيت الميكانيكي أو عندما تكون سهولة الإزالة وإعادة العمل مهمة.

هل يمكن توفير هذا كطقم مخصص؟
نعم. يمكن للمصنعين توفير صفائح عالمية أو مجموعات قطع دقيقة بناءً على الرسومات أو القوالب أو العينات.
