حشوة كاتم صوت رباعي الأشواط لأنظمة العادم ذات درجات الحرارة العالية

حشوة كاتم صوت رباعي الأشواطيجب أن تتعامل مع الطاقة الصوتية أثناء العمل بجانب قلب عادم مثقب ساخن لفترات طويلة. في أنظمة عادم الدراجات النارية، ومركبات ATV، وUTV، وأنظمة عادم السباقات والأداء، تعتمد مواصفات الحشوة الصحيحة على أكثر بكثير من مجرد وصف المحرك بأنه رباعي الأشواط.

تؤثر درجة حرارة العادم، وأبعاد كاتم الصوت، وحجم الحشوة، ونوع الألياف، والكثافة المركبة، وسرعة الغاز، والاهتزاز، وموقع الحشوة بالنسبة للقلب المثقب، جميعها على اختيار المادة.

توفر BSTFLEX الألياف الزجاجية، وألياف البازلت، وصوف الفولاذ المقاوم للصدأ، وتركيبات حشوة العادم المخصصة لتطبيقات الاستبدال وإنتاج كاتم صوت العادم للمعدات الأصلية (OEM).

عرض مواد حشوة كاتم الصوت | طلب توصية بشأن الحشوة

لماذا تحتاج كاتمات الصوت رباعية الأشواط إلى مواصفات الحشوة الصحيحة

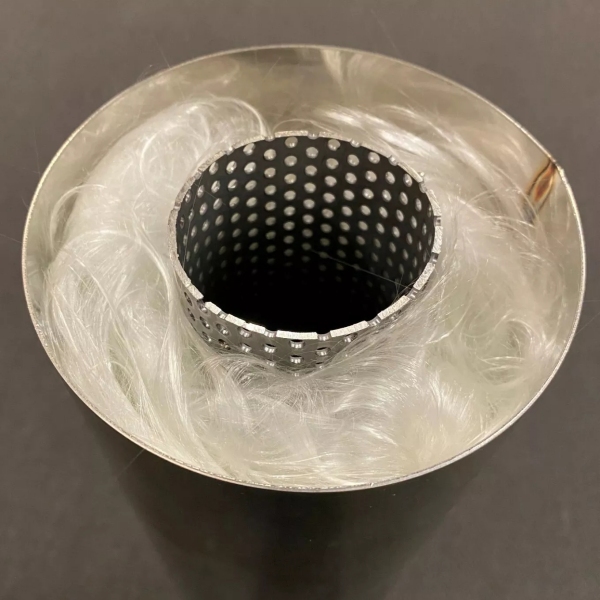

يستخدم كاتم الصوت رباعي الأشواط عادةً قسماً للامتصاص حيث تحيط مادة الحشوة بقلب مثقب. تبقى غازات العادم داخل القلب بينما تمر الطاقة الصوتية عبر الثقوب إلى المادة الليفية المحيطة.

بالنسبة للتطبيقات الصعبة، قد تتعرض المادة القريبة من القلب لحرارة مستمرة واهتزاز ونبضات عادم. لذا فإن السؤال الهندسي ليس ببساطة:

"ما هي الحشوة التي تناسب كاتم صوت رباعي الأشواط؟"

سؤال أكثر فائدة يطرح ما يلي:

• ما هي درجات الحرارة التي تحدث في موقع الحشوة؟
• ما مقدار المساحة المتاحة بين القلب والغلاف الخارجي؟
• ما هي المادة التي تم تحديدها في كاتم الصوت الأصلي؟
• هل يلزم وجود طبقة معدنية واقية أو احتجازية؟
• ما هي كتلة الحشوة أو الكثافة المركبة المطلوبة؟
• هل التطبيق مخصص للطرق، أو السباقات، أو الموتوكروس، أو مركبات ATV، أو UTV، أو للاستخدام الصناعي؟
• هل يتم توفير الحشوة بشكل سائب، أو كبساط، أو في كيس، أو كجورب، أو كمكون مُشكل مسبقاً؟

اختيار مادة حشوة كاتم الصوت رباعي الأشواط

تقدم BSTFLEX العديد من اتجاهات المواد لكاتمات صوت العادم رباعية الأشواط. لا ينبغي التعامل معها كمنتجات قابلة للتبديل لمجرد أنه يمكن وصفها جميعاً بأنها حشوة ذات درجة حرارة عالية.

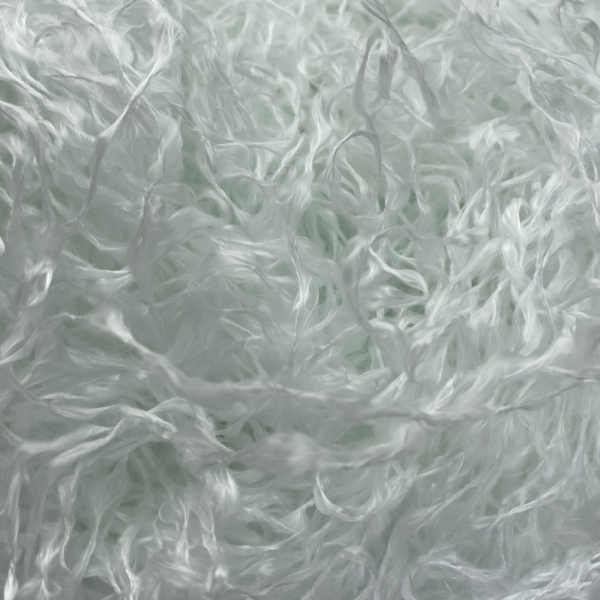

حشوة كاتم صوت من الألياف الزجاجية لعوادم رباعية الأشواط

تظل الألياف الزجاجية خياراً مهماً لـ حشوة عادم رباعي الأشواط لأن هياكل الألياف الزجاجية يمكن أن توفر امتصاصاً صوتياً مع تحمل درجات حرارة تتجاوز بكثير مواد العزل العضوية العادية.

ومع ذلك، يجب أن تحدد المواصفات الفعلية بنية الألياف الزجاجية بدلاً من مجرد تسمية المادة بـ "الألياف الزجاجية".

تشمل تفاصيل الشراء المهمة ما يلي:

• نوع الألياف الزجاجية؛
• بنية الألياف المستمرة أو المنسوجة؛
• شكل الحشوة على هيئة حصيرة أو خيوط أو حشوة محتواة؛
• الأبعاد النهائية؛
• كتلة الألياف لكل كاتم صوت؛
• الكثافة المستهدفة عند التركيب؛
• ظروف التشغيل المستمرة؛
• التعرض الحراري الأقصى؛
• نظام التثبيت المطلوب.

بالنسبة لإنتاج المعدات الأصلية (OEM) أو التطبيقات التي لا يُفضل فيها التعامل مع الألياف السائبة، يمكن لشركة BSTFLEX توفير جورب حشوة كاتم صوت من الألياف الزجاجية مع كيس شبكي زجاجي منسوج. يتم احتواء حشوة الألياف الزجاجية داخل هيكل شبكي زجاجي منسوج ويمكن تخصيصها وفقاً للقطر والطول ووزن الحشوة وكثافة التعبئة المطلوبة.

متى يجب التفكير في حشوة كاتم الصوت المصنوعة من البازلت

لا تعمل جميع تطبيقات المحركات رباعية الأشواط عند نفس درجة الحرارة. يمكن للدراجات النارية عالية الأداء ومحركات السباق وأنظمة العادم ذات الخدمة الشاقة أن تفرض ظروفاً حرارية أكثر تطلباً على المادة الأقرب إلى القلب المثقب.

تقدم BSTFLEX حشوة كاتم صوت من ألياف صخور البازلت (LAVA) كخيار مادي آخر لتطبيقات كاتم الصوت ذات درجات الحرارة العالية.

لا ينبغي اختيار البازلت فقط لأنه يتمتع بقدرة أعلى على تحمل درجات الحرارة على الورق. لا يزال تصميم العادم الكامل يحدد ما إذا كانت المادة المناسبة أم لا.

عند تقييم حشوة البازلت، قدم ما يلي:

• درجة حرارة التشغيل المستمرة؛
• أقصى درجة حرارة متوقعة؛
• أبعاد قلب كاتم الصوت؛
• أبعاد حجرة الحشوة؛
• كتلة الحشوة المطلوبة؛
• تطبيق المركبة والمحرك؛
• طبيعة الخدمة المتوقعة.

حماية الحشوة بالقرب من القلب المثقب

يمكن أن تتعرض المنطقة المحيطة مباشرة بالأنبوب المثقب لأقسى مزيج من حرارة العادم وحركة الغاز والاهتزاز.

لذلك، تستخدم بعض هياكل كاتم الصوت ذات درجات الحرارة العالية طبقة معدنية بين القلب المثقب والحشوة الصوتية الليفية الرئيسية.

اعتماداً على تصميم العادم، قد تستخدم هذه الطبقة صوف الفولاذ المقاوم للصدأ، أو مادة معدنية محبوكة، أو شبكة تثبيت.

توفر BSTFLEX شبكة عادم من الفولاذ المقاوم للصدأ لتثبيت حشوة كاتم الصوت للتطبيقات التي تتطلب احتواءً إضافياً للحشوة.

يختلف الغرض من هذا المكون عن الحشوة الصوتية الرئيسية. لذلك يجب تحديده بشكل منفصل في رسم المعدات الأصلية (OEM) أو قائمة المواد.

حشوة مركبة من الألياف الزجاجية وصوف الفولاذ المقاوم للصدأ

أحد الأساليب المفيدة لكواتم الصوت رباعية الأشواط التي تتطلب أداءً عالياً هو استخدام هيكل متعدد الطبقات بدلاً من ملء تجويف كاتم الصوت بالكامل بمادة واحدة.

قد يتكون الترتيب المبسط من:

1. قلب عادم مثقب؛
2. صوف فولاذي مقاوم للصدأ أو أي طبقة حماية معدنية أخرى معتمدة؛
3. حشوة صوتية أساسية من الألياف الزجاجية أو الألياف المعدنية؛
4. غلاف خارجي لكاتم الصوت.

يسمح هذا الترتيب لكل مادة بأداء مهمة مختلفة. يمكن للطبقة المعدنية الداخلية أن تساعد في حماية الألياف المحيطة من الظروف المباشرة لجانب القلب، بينما توفر الطبقة الليفية حجم امتصاص صوتي أكبر.

يجب تحديد سمك الطبقة المعدنية وكثافتها وتداخلها بناءً على تصميم العادم المعتمد بدلاً من اختيارها بشكل عشوائي أثناء إعادة الحشو.

للحصول على مناقشة مفصلة حول هذه الفئة من المواد، انظرStainless Steel Wool Muffler Packing for High Temperature Exhaust Systems.

كثافة حشوة كاتم الصوت رباعي الأشواط مهمة

يمكن أن تؤدي المادة نفسها بشكل مختلف عند تركيبها بكثافات مختلفة.

قد يؤدي نقص الحشو إلى ترك فراغات، والسماح بحركة المادة، وتقليل الاتساق الصوتي. أما الضغط المفرط فقد يغير بنية الألياف وقد يمنع الحشوة من العمل كما هو مقصود.

بالنسبة لإنتاج العادم الأصلي (OEM)، من الأفضل تحديد كمية حشو قابلة للقياس بدلاً من الاعتماد على تعليمات ذاتية مثل "احشُ بإحكام".

قد تتضمن مواصفات الإنتاج المفيدة ما يلي:

• وزن الألياف الجافة لكل كاتم صوت؛
• الكثافة المستهدفة عند التركيب؛
• حجم غرفة الحشو؛
• أبعاد المكون النهائي؛
• تفاوت الوزن المسموح به؛
• تسلسل طبقات المادة؛
• طريقة التركيب.

حساب حجم الحشو المتاح

بالنسبة لكاتم صوت أسطواني ذي قلب مثقب مركزي، يمكن تقدير حجم الحشو الحلقي النظري من:

V = π × (D² - d²) × L / 4000

عند إدخال الأبعاد بالملليمتر:

• V = حجم الحشو بالسنتيمتر³؛
• D = القطر الداخلي لغرفة الحشو؛
• d = القطر الخارجي للقلب أو الطبقة الداخلية؛
• L= الطول الفعال للحشو.

إذا كانت كثافة التركيب المعتمدة معروفة بالفعل:

كتلة الحشو = حجم الحشو × كثافة التركيب.

تحسب هذه الصيغة الحجم المتاح. وهي لا تحدد كثافة الحشو الصحيحة لتصميم عادم جديد. لا تزال القيمة المطلوبة يجب أن تأتي من مواصفات موجودة، أو تطوير نموذج أولي، أو اختبار التطبيق.

لماذا يعتبر الوزن لكل كاتم صوت مفيداً في إنتاج المعدات الأصلية (OEM)

بالنسبة للإنتاج المتكرر، يمكن أن يؤدي تحديد كمية الألياف بالوزن إلى تحسين الاتساق بين كاتمات الصوت.

بدلاً من مطالبة كل عامل تجميع بتقدير ضغط الحشو بصرياً، يمكن للشركة المصنعة استخدام كمية محددة من المواد لكل وحدة عادم.

يمكن لـ BSTFLEX تطوير مكونات الحشو بناءً على:

• وزن تعبئة الألياف المحدد؛
• وزن المكون النهائي؛
• القطر الخارجي والقطر الداخلي المطلوبين؛
• الطول النهائي؛
• كثافة الحشو؛
• تركيبة المواد؛
• الشبكة أو هيكل التثبيت.

حشو كاتم صوت الدراجات النارية رباعية الأشواط

تمثل كاتمات صوت الدراجات النارية أحد التطبيقات الرئيسية لـ مادة حشو كاتم الصوت رباعي الأشواط.

تشمل التطبيقات:

• دراجات الموتوكروس النارية؛
• دراجات الإندورو النارية؛
• الدراجات النارية المخصصة للطرق الوعرة؛
• الدراجات النارية المخصصة للشوارع؛
• أنظمة عادم السباقات؛
• كاتمات الصوت القابلة للتركيب (slip-on) لما بعد البيع؛
• أنظمة العادم المخصصة.

يجب أن تتطابق مجموعة الاستبدال الخاصة بطراز معين مع كاتم الصوت الفعلي بدلاً من اختيارها بناءً على سعة محرك الدراجة النارية فقط. قد يكون لكاتمي صوت مثبتين على محركات متشابهة أقطار قلب وأبعاد هيكل وأحجام حشو مختلفة.

حشو كاتم صوت مركبات ATV و UTV

قد تستخدم أنظمة عادم مركبات ATV و UTV رباعية الأشواط أيضاً حشواً صوتياً قابلاً للاستبدال حول قلب مثقب.

بالنسبة لهذه التطبيقات، يجب على المشترين تحديد:

• تطبيق المركبة؛
• الشركة المصنعة لكاتم الصوت؛
• حجم الهيكل؛
• قطر القلب؛
• طول الحشو؛
• المادة الموجودة؛
• كمية الحشو المطلوبة؛
• واجب التشغيل.

إذا تم استخدام العادم تحت حمل ثقيل مستمر، أو في السباقات، أو في ظروف الطرق الوعرة القاسية، يرجى تقديم هذه المعلومات عند طلب توصية بشأن المواد.

أنظمة عادم الأداء والسباقات

غالبًا ما تخلق تطبيقات عادم الأداء اعتقادًا خاطئًا بأن الألياف ذات درجة الحرارة الأعلى هي تلقائيًا أفضل حشوة.

من الناحية العملية، يجب أن يأخذ اختيار المواد في الاعتبار التصميم الكامل:

• درجة الحرارة الفعلية في موقع الحشوة؛
• سرعة العادم؛
• أبعاد كاتم الصوت؛
• احتفاظ الألياف؛
• توهين الصوت المطلوب؛
• فترة الخدمة؛
• وزن المكون؛
• طريقة التركيب.

قد تكون النتيجة الألياف الزجاجية، أو البازلت، أو هيكل من الألياف المعدنية، أو مزيج متعدد الطبقات بدلاً من "حشوة سباقات" عالمية واحدة.

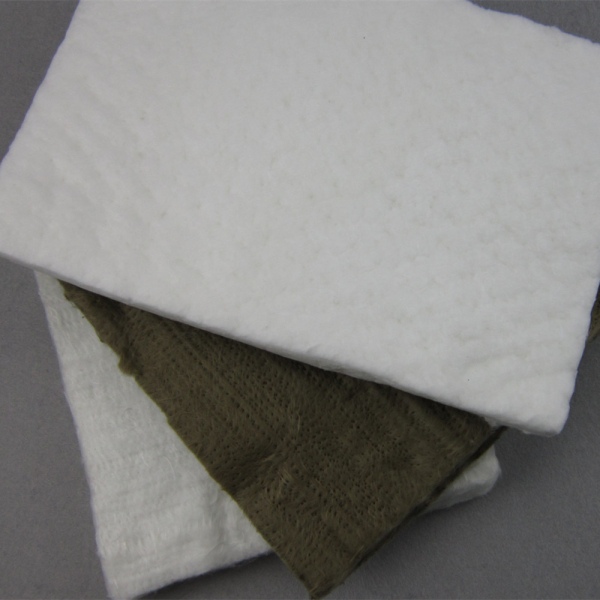

الحصيرة القياسية مقابل حشوة كاتم الصوت مسبقة التشكيل

تطوير مكون تعبئة مخصص لمحرك رباعي الأشواط

بالنسبة لبرنامج عادم جديد، يمكن لـ BSTFLEX العمل بناءً على رسم، أو معلومات الأبعاد، أو عينة تعبئة موجودة.

تسلسل التطوير النموذجي هو:

هندسة كاتم الصوت ← اختيار المواد ← كمية التعبئة المستهدفة ← هيكل التعبئة ← النموذج الأولي ← التحقق من كاتم الصوت ← المواصفات المعتمدة ← توريد الإنتاج

يعد هذا مفيداً بشكل خاص للمصنعين الذين يرغبون في الحصول على مكون جاهز للإنتاج بدلاً من قطع ووزن مواد التعبئة الخام أثناء كل عملية تجميع لكاتم الصوت.

المعلومات التي يجب تضمينها في طلب عرض أسعار (RFQ) لتعبئة كاتم صوت رباعي الأشواط

توريد تعبئة كاتم صوت رباعي الأشواط للشركات المصنعة للمعدات الأصلية (OEM)

غالباً ما يحتاج مصنعو العوادم إلى أكثر من مجرد ورقة إعادة تعبئة عالمية. تدعم BSTFLEX برامج التعبئة المخصصة حيث تصبح المادة مكون إنتاج خاضع للرقابة.

يمكن أن يشمل التخصيص ما يلي:

• مادة الألياف؛
• طبقة داخلية معدنية؛
• أبعاد التعبئة؛
• وزن حشو الألياف؛
• الكثافة المثبتة؛
• شبكة أو هيكل احتواء؛
• طول القطع؛
• رقم القطعة؛
• تغليف فردي؛
• تغليف بعلامة تجارية خاصة؛
• توريد الإنتاج بالجملة.

للحصول على قدرات إضافية للشركات المصنعة للمعدات الأصلية (OEM)، تفضل بزيارةالشركة المصنعة لتعبئة كاتم الصوت لمخمدات العادم الخاصة بالشركات المصنعة للمعدات الأصلية (OEM).

الأسئلة الشائعة حول حشوة كاتم الصوت رباعي الأشواط

ما هي أفضل حشوة كاتم صوت لدراجة نارية رباعية الأشواط؟

لا توجد مادة واحدة هي الأفضل لكل كاتم صوت رباعي الأشواط. يُستخدم الألياف الزجاجية على نطاق واسع، بينما يمكن النظر في استخدام البازلت أو التركيبات المركبة للظروف الحرارية الأكثر تطلبًا. يجب أن يعتمد الاختيار على تصميم كاتم الصوت، ودرجة حرارة الحشوة، ومواصفات المادة، والكثافة المطلوبة، ونظام التثبيت.

هل تختلف حشوة كاتم الصوت رباعي الأشواط عن حشوة كاتم الصوت ثنائي الأشواط؟

تصف المصطلحات تطبيق العادم المقصود بدلاً من مواصفات مادة عالمية. يمكن لكلا النظامين استخدام حشوة صوتية ليفية، ولكن ظروفهما الحرارية، وتصاميم كاتم الصوت، وآليات التلوث، وكميات الحشوة، ومواصفات الشركة المصنعة الأصلية (OEM) قد تختلف. اختر دائمًا الحشوة وفقًا لكاتم الصوت الفعلي.

هل يمكن استخدام الألياف الزجاجية في كاتم صوت رباعي الأشواط؟

نعم. تُستخدم الألياف الزجاجية بشكل شائع كحشوة صوتية في العديد من كاتمات صوت الدراجات النارية رباعية الأشواط ومركبات القوى. لا يزال يتعين أن يتطابق تركيب الألياف المناسب ودرجة حرارة التشغيل مع تطبيق العادم.

متى يجب النظر في استخدام حشوة كاتم الصوت المصنوعة من البازلت؟

يمكن تقييم البازلت عندما يتطلب تصميم العادم حشوة من الألياف المعدنية ذات قدرة حرارية أعلى من درجة الألياف الزجاجية قيد النظر. يجب تأكيد الملاءمة الفعلية مقابل درجة حرارة التطبيق، وهيكل الحشوة، ومتطلبات التحقق.

لماذا يُستخدم صوف الفولاذ المقاوم للصدأ حول قلب كاتم الصوت؟

في بعض تصاميم كاتمات الصوت، يتم وضع صوف الفولاذ المقاوم للصدأ بالقرب من القلب المثقب كطبقة حماية معدنية أو طبقة حشوة. يمكن أن يساعد في حماية المادة الليفية المحيطة من الظروف القاسية بجانب القلب. يعتمد الهيكل المطلوب على تصميم العادم الأصلي.

هل يجب تركيب حشوة كاتم الصوت رباعي الأشواط بإحكام قدر الإمكان؟

لا توجد قاعدة عالمية "بإحكام قدر الإمكان" يجب أن تحل محل مواصفات الحشوة المحددة. حيثما أمكن، استخدم وزن التعبئة الجافة المحدد أو الكثافة المثبتة. يجب أن تتحكم الشركة المصنعة الأصلية (OEM) في هذه القيم لتحسين الاتساق بين كاتمات الصوت.

ما مقدار حشوة كاتم الصوت رباعي الأشواط التي أحتاجها؟

استخدم الكمية المحددة من قبل الشركة المصنعة لكاتم الصوت كلما توفرت. بالنسبة لتطوير العادم المخصص، حدد حجم الحشوة المتاح وحدد الكثافة المثبتة المطلوبة من خلال مواصفات موجودة أو التحقق من النموذج الأولي.

هل يمكن لـ BSTFLEX تصنيع حشوة كاتم صوت رباعي الأشواط مخصصة؟

نعم. يمكن لـ BSTFLEX توفير الألياف الزجاجية، والبازلت، وصوف الفولاذ المقاوم للصدأ، وتركيبات حشوة كاتم الصوت المدمجة. يمكن أن يشمل التخصيص المادة، والأبعاد، ووزن الحشوة، والكثافة، وهيكل الاحتواء، والتغليف وفقًا للرسومات أو الأبعاد أو العينات المادية.

طلب مواصفات حشوة كاتم صوت رباعي الأشواط

لبرنامج عادم رباعي الأشواط جديد أو متطلبات حشوة بديلة موجودة، أرسل إلى BSTFLEX رسم كاتم الصوت، وقطر القلب، وأبعاد الغلاف، وطول الحشوة، والمادة الحالية، ووزن الحشوة، وظروف التشغيل.

يمكننا مراجعة المعلومات وتطوير حشوة مناسبة من الألياف الزجاجية أو البازلت أو صوف الفولاذ المقاوم للصدأ أو تركيبة مركبة لتقييم النموذج الأولي وإنتاج الشركة المصنعة الأصلية (OEM).
