درع الحرارة القابل للتقشير واللصق هو حاجز حراري مرن مزود بطبقة لاصقة حساسة للضغط تسمح بربط المادة مباشرة بلوحة أو أي سطح مناسب آخر. في تطبيقات السيارات، يُستخدم هذا التصميم عادةً حيث تتسبب مكونات العادم، والشواحن التوربينية، والمحولات الحفازة، وأنظمة نقل الحركة، أو غيرها من المكونات الساخنة في توليد حرارة إشعاعية بالقرب من هيكل السيارة أو المعدات الحساسة.
إن سهولة استخدام الطبقة اللاصقة لا تعني أن كل درع حراري ذاتي اللصق يمكن تركيبه في كل موقع ساخن. فكل من السطح العاكس، وطبقة العزل، والمادة اللاصقة، وركيزة التثبيت تعمل في ظل ظروف مختلفة. لذا، يعتمد الاختيار الناجح على مكان تركيب الدرع، ومدى سخونة السطح المراد اللصق عليه، والخلوص المتاح من مصدر الحرارة، والبيئة الميكانيكية المحيطة بالجزء.
توفر BSTFLEX العديد من مواد الحواجز الحرارية والدروع الحرارية ذات الظهر اللاصق لتطبيقات الإدارة الحرارية في السيارات والصناعة، بما في ذلك الألياف الزجاجية، والسيليكا، والتركيبات العاكسة الرقيقة.
يجمع درع الحرارة القابل للتقشير واللصق عادةً بين ثلاثة عناصر وظيفية:
يختلف هذا التصميم عن درع الحرارة المعدني الصلب والمختوم. يتم تركيب الدرع الصلب عادةً باستخدام دعامات أو مثبتات وقد يخلق فجوة هوائية بشكل متعمد. أما درع الحرارة ذو الظهر اللاصق فيتم تثبيته مباشرة على السطح المحمي، مما يجعله مفيداً حيث تكون مساحة التركيب محدودة أو حيث يلزم وجود حاجز خفيف الوزن وقابل للتشكيل.
كما أنه يختلف عن غلاف العادم أو عزل العادم. يتم تركيب الحاجز الحراري القابل للتقشير واللصق عموماً على المكون الذي يحتاج إلى الحماية من مصدر حرارة قريب بدلاً من لفه مباشرة حول أنبوب العادم الساخن.
أفضل التطبيقات هي المواقع التي تصل فيها الحرارة الإشعاعية إلى لوحة قريبة ولكن يمكن لصق الدرع نفسه على سطح مناسب. تشمل مواقع السيارات النموذجية ما يلي.

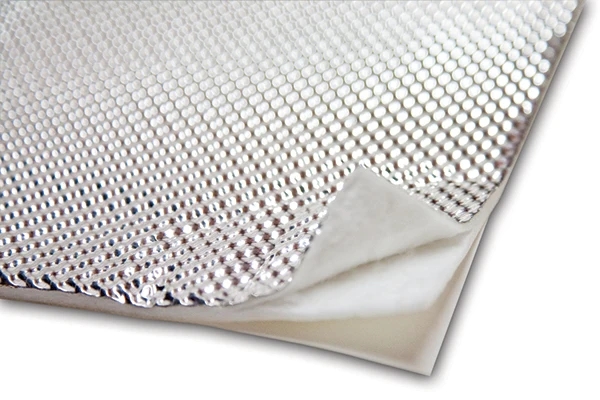

يمكن أن يستقبل جدار الحماية حرارة إشعاعية كبيرة من مشعبات العادم، أو الشواحن التوربينية، أو أنابيب التصريف، أو مكونات المحرك. يمكن وضع درع حراري ذو ظهر لاصق على الجانب المناسب من جدار الحماية لتقليل الحرارة الإشعاعية التي تصل إلى مقصورة الركاب أو المكونات القريبة.
قبل تحديد المادة، حدد أي جانب من جدار الحماية سيستقبل الدرع، والمسافة من مصدر الحرارة، ودرجة الحرارة الفعلية لسطح التثبيت.

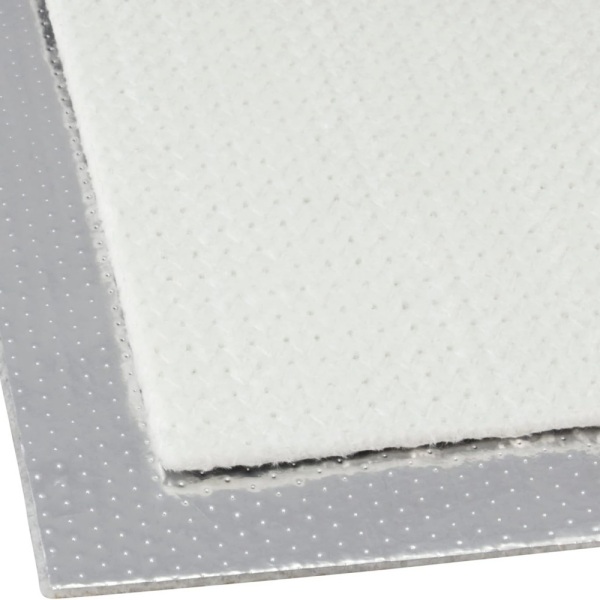

يمكن لأنابيب العادم والمحولات الحفازة ومكونات ناقل الحركة أن تخلق منطقة حرارية مركزة حول نفق ناقل الحركة. يمكن لدرع الحرارة المرن القابل للتقشير واللصق أن يتبع شكل النفق بسهولة أكبر من بعض مواد الصفائح الصلبة.
ومع ذلك، يمكن أن يتعرض الجزء السفلي من السيارة أيضاً للماء، وحطام الطريق، والاهتزاز، وتدفق الهواء. لذا يصبح اختيار المادة اللاصقة وتثبيت الحواف مهماً بشكل خاص في هذا الموقع.

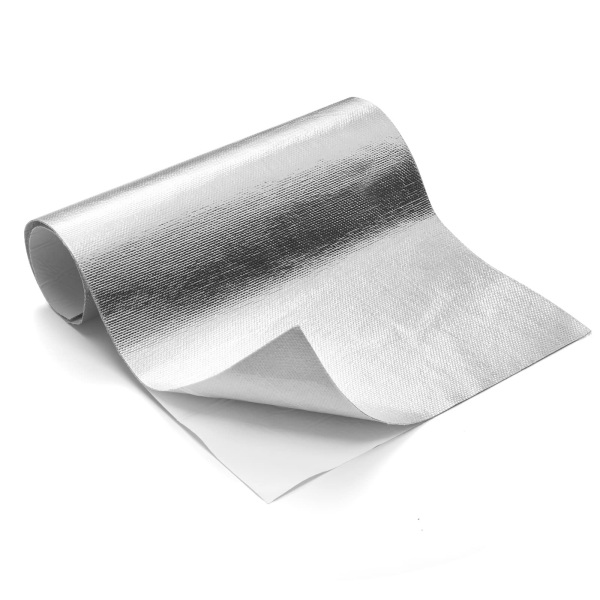

تعد أرضيات السيارة الموجودة فوق أنظمة العادم، أو كاتمات الصوت، أو المحولات الحفازة، أو غيرها من المكونات الساخنة تطبيقاً شائعاً آخر. الهدف عادةً هو الحد من انتقال الحرارة نحو المقصورة أو حماية الطلاءات الحساسة لدرجة الحرارة والمكونات الداخلية.
بالنسبة للتركيبات المكشوفة أسفل الهيكل، لا تختر درعاً حرارياً بناءً على تصنيف درجة حرارته فقط. تحقق مما إذا كانت المادة اللاصقة والحواف والطبقة العاكسة الخارجية مناسبة للتعرض الميكانيكي والبيئي المتوقع.
تعد الصفائح العاكسة الرقيقة ذات الظهر اللاصق مفيدة حيث تؤثر الحرارة الإشعاعية على ألواح غطاء المحرك، والحواجز، وصناديق الهواء، ومناطق السحب، أو غيرها من المناطق الساخنة الموضعية.

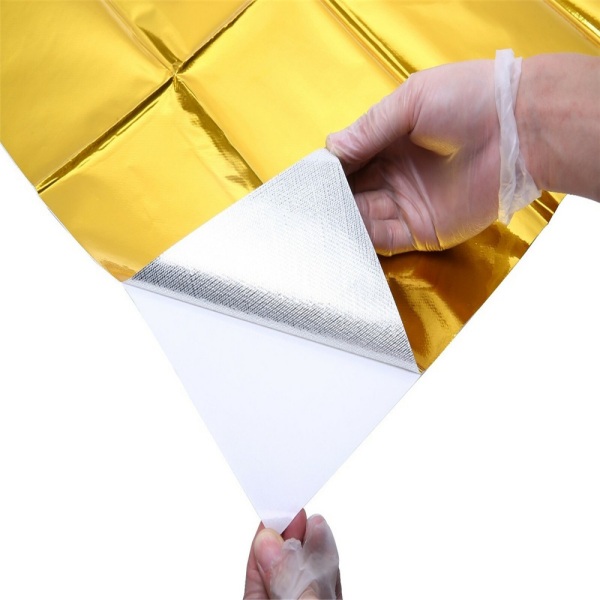

بالنسبة لتطبيقات حجرة المحرك المدمجة حيث يُفضل استخدام هيكل عاكس رقيق، تقدم BSTFLEX صفيحة عاكسة للحرارة ذهبية ذات ظهر لاصق. تستخدم المادة وجهاً ذهبياً عاكساً، وتعزيزاً بالألياف الزجاجية، ولاصقاً حساساً للضغط للتركيب على الأسطح المُعدة بشكل صحيح.
عندما يمر مسار العادم بالقرب من خزان الوقود، أو خلية الوقود، أو لوحة الهيكل المجاورة، يمكن تركيب حاجز حراري لاصق على السطح المحمي لتقليل التعرض للحرارة الإشعاعية.
تتطلب تطبيقات نظام الوقود اهتماماً خاصاً بموضع التركيب، وتوافق المادة اللاصقة، والتعرض للسوائل، والتثبيت الميكانيكي. يجب ألا يتداخل الدرع الحراري مع الفحص، أو التصريف، أو خطوط الوقود، أو أجهزة التثبيت، أو الوصول للصيانة.
يمكن للحرارة الإشعاعية الناتجة عن مشعبات العادم والشواحن التوربينية وغيرها من المكونات الساخنة أن تسخن أسطح نظام السحب القريبة. يمكن استخدام صفيحة عاكسة خفيفة الوزن على ألواح صندوق الهواء المناسبة أو الحواجز المحيطة حيث يكون الهدف هو تقليل حمل الحرارة الإشعاعية.
إن وجود سطح عاكس عالي الحرارة لا يجعل الحاجز ذو الظهر اللاصق مناسباً للتركيب المباشر على كل مصدر حرارة.
لا ينبغي وضع درع الحرارة القابل للتقشير واللصق تلقائياً مباشرة على مشعب العادم، أو غلاف الشاحن التوربيني، أو المحول الحفاز، أو أنبوب العادم. يمكن لهذه المكونات أن تخلق درجات حرارة تختلف اختلافاً جوهرياً عن درجة الحرارة المقاسة على لوحة الهيكل القريبة.
إذا كان الهدف هو عزل مكون العادم نفسه، فراجع عزل درع حرارة العادم، أو لفائف العادم أو العزل الخاص بالمكونات بدلاً من افتراض أن الحاجز اللاصق المثبت على لوحة قابل للتبديل مع عزل العادم المباشر.
أحد أكثر أخطاء المواصفات شيوعاً هو النظر إلى قدرة تحمل درجة الحرارة للوجه العاكس أو ركيزة الألياف وافتراض أن المادة اللاصقة لها نفس تصنيف درجة الحرارة.
وعادة ما لا يكون الأمر كذلك.
يمكن أن يحتوي تجميع الدرع الحراري على عدة مواد ذات حدود تشغيل مختلفة:
| جزء من الدرع الحراري | ما يجب تقييمه |
|---|---|
| الوجه العاكس | التعرض للإشعاع، والأكسدة، وتلف السطح، والتوجه نحو مصدر الحرارة |
| ركيزة الألياف الزجاجية أو السيليكا | قدرة تحمل درجة حرارة الألياف، والسماكة، والسلامة الهيكلية |
| نظام التصفيح | الدورات الحرارية واستقرار الرابطة بين الطبقات |
| مادة لاصقة حساسة للضغط | درجة حرارة خط الرابطة الفعلية، وتوافق الركيزة، والالتصاق طويل الأمد |
| لوحة محمية | درجة حرارة السطح، وحالة الطلاء، والنظافة، والبيئة الميكانيكية |
لذلك، فإن المواصفة التي تهم المادة اللاصقة هي درجة الحرارة المتوقعة عند خط الرابطة، وليس ببساطة درجة حرارة أنبوب العادم على بعد عدة سنتيمترات.
قبل اختيار درع حراري مدعوم بمادة لاصقة، قم بتقييم الظروف التالية.
حدد الحد الأقصى لدرجة الحرارة المستمرة ودرجة الحرارة القصوى للسطح الذي سيتم لصق المادة عليه فعلياً. لا تستبدل هذه القيمة بدرجة حرارة غاز العادم أو درجة حرارة المشعب أو تصنيف الوجه العاكس.
إذا كانت درجة حرارة سطح التثبيت المتوقعة قريبة من حد المادة اللاصقة أو أعلى منه، ففكر في زيادة الخلوص، أو استخدام هيكل درع حراري مختلف، أو إضافة تثبيت ميكانيكي.
يمكن أن تتصرف المواد اللاصقة الحساسة للضغط بشكل مختلف على الفولاذ المطلي، والألمنيوم العاري، والفولاذ المقاوم للصدأ، والمواد المركبة، والبلاستيك، والطلاءات ذات الملمس الخشن. حالة السطح لا تقل أهمية عن مادته.
يمكن للزيت، وبقايا السيليكون، والغبار، والتآكل، والرطوبة، أو الطلاء المتقشر أن تقلل من الالتصاق حتى عندما تكون المادة اللاصقة نفسها مناسبة تقنياً لدرجة حرارة التشغيل.
توفر الأسطح المسطحة أو المنحنية برفق مساحة ربط مستمرة أكبر بشكل عام. يمكن أن تؤدي الانحناءات الحادة، والأضلاع العميقة، والمنحنيات المركبة إلى خلق إجهاد عند واجهة المادة اللاصقة وزيادة خطر رفع الحواف.
بالنسبة للهندسات المعقدة، قم باختبار ملاءمة المادة قبل إزالة بطانة التحرير. قد توفر الأجزاء المقطوعة حسب الطلب أو المقطوعة بالقالب تركيباً أكثر قابلية للتكرار من تشذيب ورقة مستطيلة كبيرة أثناء التجميع.
نادراً ما تكون تطبيقات السيارات ثابتة. يمكن لاهتزاز المحرك، ومدخلات الطريق، وحركة مجموعة نقل الحركة أن تحمل حواف الدرع الحراري اللاصق عبر آلاف الدورات الحرارية.
في مناطق الاهتزاز الشديد، فكر في الزوايا المستديرة، أو الحواف الأمامية المحمية، أو إغلاق الحواف، أو إضافة تثبيت ميكانيكي إضافي عند الاقتضاء.
يختلف التركيب تحت غطاء المحرك عن التركيب المكشوف أسفل الهيكل في بيئات الخدمة اختلافاً كبيراً. يمكن لرذاذ الطريق، ورذاذ الزيت، وسائل التبريد، وتلوث الوقود، ومواد التنظيف أن تؤثر على الالتصاق طويل الأمد.
عند توقع هذه التعرضات، حددها أثناء اختيار المواد بدلاً من التعامل مع أداء المادة اللاصقة كمواصفة تتعلق بدرجة الحرارة فقط.
تعد الركيزة جزءاً مهماً آخر من عملية الاختيار.
لحماية السيارات والصناعات العامة من الحرارة الإشعاعية، فإنبساط حماية حرارية من الألومنيوم ذاتي اللصق يوفر سطحاً عاكساً من الألومنيوم، وطبقة من الألياف الزجاجية، وظهر ذاتي اللصق.
يمكن التفكير في هذا النوع من التركيب لحجرات المحرك، وألواح المركبات، وغيرها من المواقع التي تتطلب تركيباً مرناً قابلاً للقص حسب المقاس.

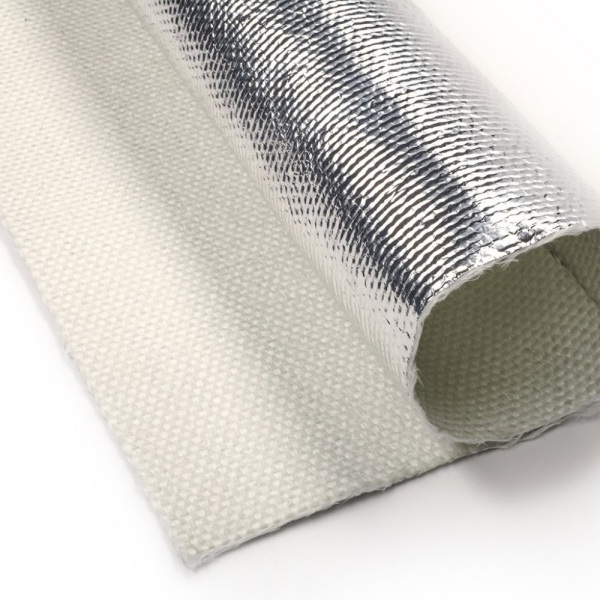

عندما يُفضل استخدام ركيزة من السيليكا، توفر BSTFLEX حاجز درع حراري من الألومنيوم والسيليكا ذاتي اللصق. يجمع المنتج بين سطح عاكس مألمن (مغطى بالألومنيوم) مع سيليكا منسوجة وهيكل ذاتي اللصق.
لا ينبغي اختيار منتجات السيليكا والألياف الزجاجية بناءً على أعلى رقم لدرجة حرارة الألياف فقط. يجب أن تظل المجموعة المركبة بالكامل، بما في ذلك اللاصق وهيكل الرقائق، مناسبة لدرجة حرارة الخدمة الفعلية.
عندما تكون المساحة محدودة ويُفضل وجود طبقة عاكسة أرق، يمكن التفكير في ورقة عاكسة للحرارة ذهبية ذاتية اللصق لألواح أسفل غطاء المحرك، والجدران النارية، والحواجز، ومناطق الحرارة الإشعاعية الموضعية.
يختلف هذا الهيكل عن بساط العزل السميك المصنوع من الألياف الزجاجية أو السيليكا. لذلك يجب أن يبدأ اختيار المادة بالتطبيق بدلاً من المظهر وحده.
تعمل الحواجز الحرارية العاكسة بشكل أساسي على إدارة الحرارة الإشعاعية، وتؤثر هندسة التركيب بشكل كبير على أدائها. بشكل عام، يعمل الوجه العاكس بفعالية أكبر عندما يواجه مصدر الحرارة ولا يتم ضغطه مباشرة مقابل ذلك المصدر.
لا يمكن اختزال الخلوص المطلوب في رقم عالمي واحد لأن درجة حرارة مصدر الحرارة، وتدفق الهواء، وهيكل الدرع، ووقت التعرض، ودرجة حرارة الجانب المحمي، كلها عوامل مهمة.
بالنسبة لمشروع تصنيع المعدات الأصلية (OEM) أو مشروع صناعي، قدم الحد الأدنى للمسافة المتاحة بين المكون الساخن والدرع الحراري حتى يمكن تقييم التركيب كنظام.
فقدان الالتصاق لا ينتج دائماً عن لاصق معيب. تشمل الأسباب الشائعة ما يلي:
هذا هو السبب في أن اختيار المادة اللاصقة يجب أن يكون جزءاً من مواصفات الدرع الحراري بدلاً من كونه فكرة لاحقة أثناء التركيب.
| عامل الاختيار | درع حراري ذاتي اللصق | درع مثبت ميكانيكياً |
|---|---|---|
| التركيب | مادة لاصقة حساسة للضغط | مثبتات، مشابك، دعامات أو فواصل |
| متطلبات المساحة | مفيد حيث تكون مساحة التركيب محدودة | يمكن أن ينشئ فجوة هوائية بشكل متعمد |
| الأشكال المعقدة | المواد المرنة يمكن أن تتشكل مع العديد من الألواح | يتطلب هندسة مشكلة أو نقاط تثبيت مصممة |
| شاغل الاختيار الرئيسي | درجة حرارة المادة اللاصقة وحالة السطح | هندسة التثبيت، الخلوص ومتانة المثبت |
لا يوجد تصميم أفضل عالمياً. يعتمد البناء الصحيح على مساحة التعبئة، التدفق الحراري، درجة الحرارة، سطح التركيب، متطلبات المتانة وطريقة الإنتاج.
بالنسبة لمشروع سيارات أو معدات أو مشروع صناعي، قدم أكثر من مجرد طلب لـ "درع حراري بمادة لاصقة عالية الحرارة". يجب أن يتضمن طلب عرض الأسعار (RFQ) المفيد ما يلي:
للمشاريع المخصصة، يمكن لـ BSTFLEX مراجعة مادة الورقة بالإضافة إلى متطلبات الحاجز الحراري المقصوص حسب المقاس والمقصوص بالقالب. تفضل بزيارة موقعنا مجموعة حواجز الحماية الحرارية والدرع الحراري للمقارنة بين تركيبات المواد المتاحة.
ليس تلقائياً. صُممت معظم حواجز الألواح ذاتية اللصق لحماية سطح قريب بدلاً من العمل كعازل مباشر لأنبوب العادم. تحقق من تركيبة المنتج ودرجة حرارة خط الربط قبل أي تطبيق يتضمن تلامساً مباشراً.
لا. يمكن أن يكون للوجه العاكس، وركيزة الألياف، والرقائق، والمادة اللاصقة الحساسة للضغط حدود درجات حرارة مختلفة. يجب اختيار المادة اللاصقة وفقاً لدرجة الحرارة الفعلية لسطح التثبيت.
يمكن النظر في بعض التركيبات لأرضيات المركبات وألواح الهيكل السفلي الأخرى، ولكن يجب تقييم رذاذ الطريق، والأوساخ، والاهتزاز، وتدفق الهواء، والتآكل، والحواف المكشوفة. قد تتطلب البيئات القاسية حماية للحواف أو تثبيتاً ميكانيكياً.
بالنسبة لتركيبات حواجز الحرارة الإشعاعية العاكسة، يتم توجيه الوجه العاكس عادةً نحو مصدر الحرارة الإشعاعية. تأكد دائماً من متطلبات التركيب للمادة المحددة.
نعم. يمكن مراجعة أبعاد الألواح المخصصة، والأجزاء المقطوعة، ومكونات الحاجز الحراري المقطوعة بالقوالب مقابل الرسومات والنماذج ومتطلبات الإنتاج. يتم تأكيد اختيار المادة، وتركيبة المادة اللاصقة، وطريقة التحويل لكل مشروع على حدة.
يجب اختيار الدرع الحراري ذاتي اللصق كمجموعة حرارية متكاملة بدلاً من الاعتماد على سهولة اللصق فقط. ابدأ بمصدر الحرارة وهندسة التركيب، وحدد درجة الحرارة عند سطح التثبيت، وقيّم البيئة، ثم اختر المادة العاكسة، والركيزة الحرارية، وتركيبة المادة اللاصقة.
توفر BSTFLEX حصائر درع حراري من الألياف الزجاجية والألمنيوم ذاتية اللصق، حواجز حرارية من السيليكا والألمنيوم ذاتية اللصق، ألواح عاكسة للحرارة ذهبية وغيرها من مواد الحواجز الحرارية للسيارات.
هل تحتاج إلى مساعدة في اختيار التركيبة؟ أرسل موقع التركيب، ودرجة حرارة مصدر الحرارة، ودرجة حرارة سطح التثبيت، والخلوص، والأبعاد، والكمية المطلوبة عبر صفحة الاتصال الخاصة بنا لمراجعة المادة والحصول على عرض سعر.
