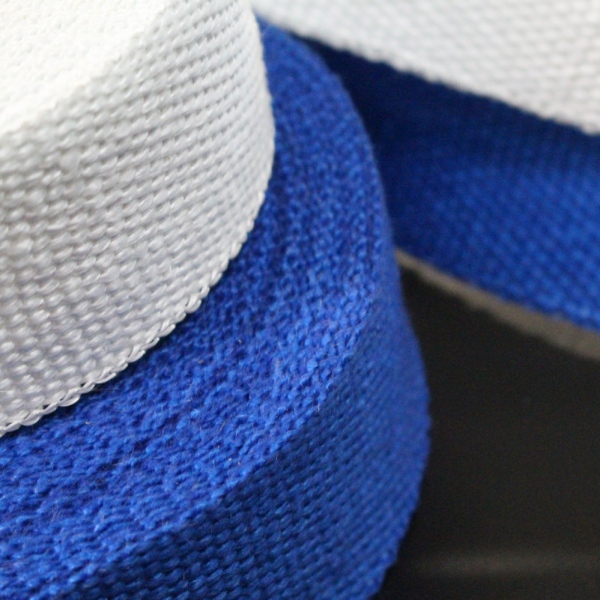

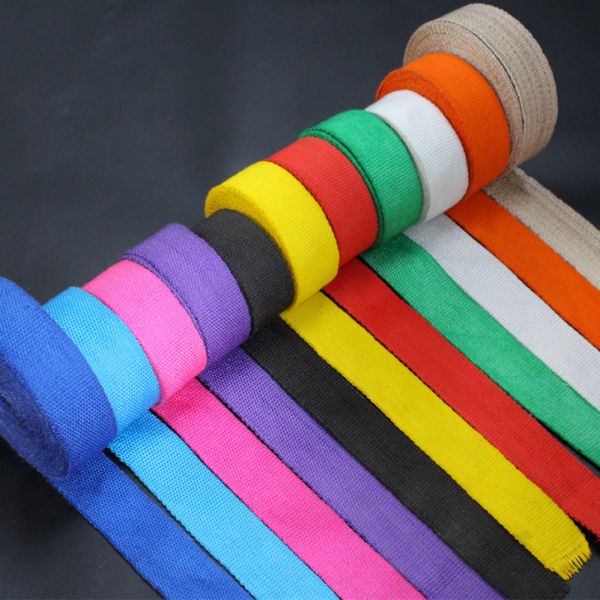

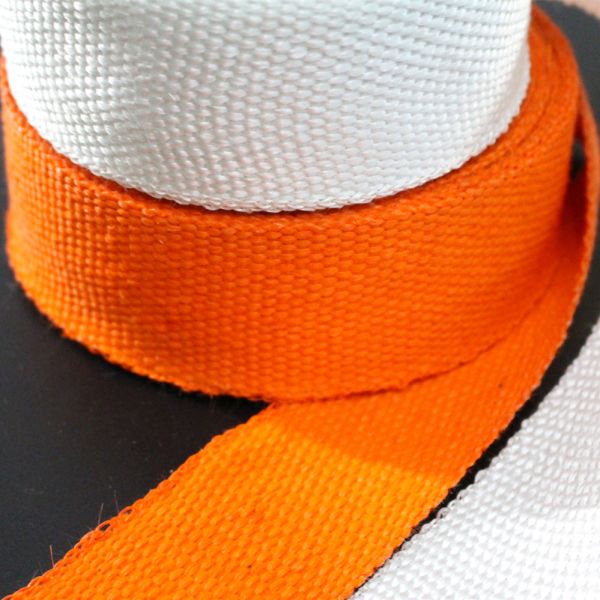

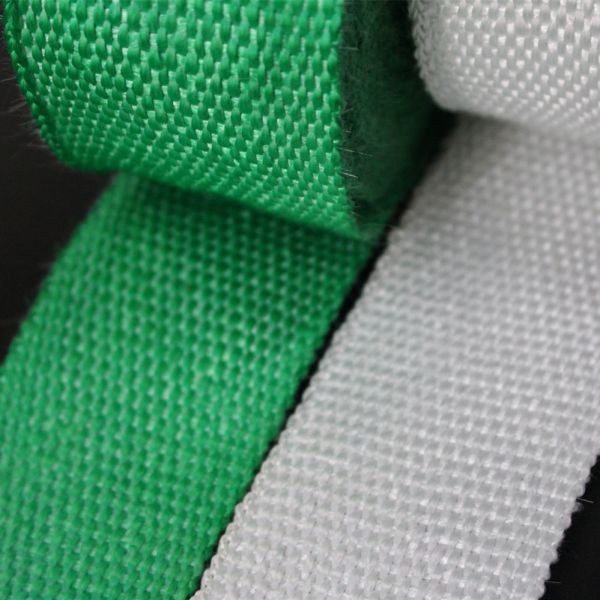

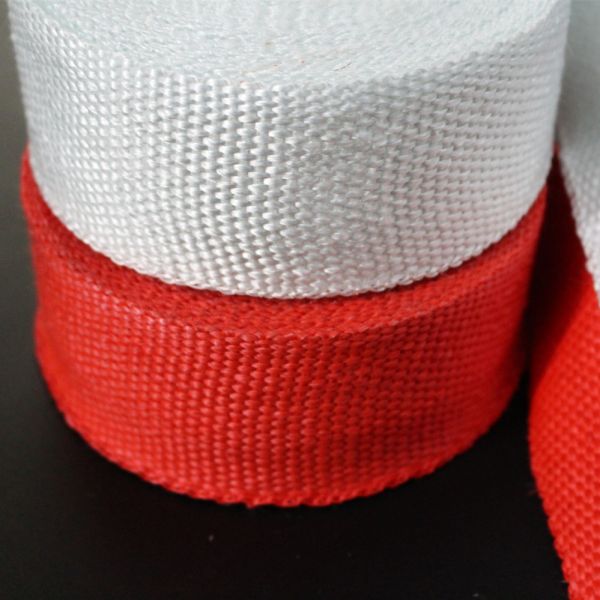

يعد شريط العزل الحراري المصنوع من الألياف الزجاجية أحد أكثر أشكال العزل الحراري المرن استخداماً لرؤوس المحركات، وأنابيب العادم، وأنظمة الدراجات النارية، وخطوط العادم الصناعية.
يُعرف أيضاً بـ شريط عزل حراري للعادم من الألياف الزجاجية، شريط عزل لرؤوس المحرك من الألياف الزجاجية، شريط عزل لأنابيب العادم من الألياف الزجاجية أو شريط عزل العادم المصنوع من الألياف الزجاجية، حيث تُنسج المادة على شكل أشرطة ضيقة يمكن لفها مباشرة حول أنابيب العادم الساخنة.
تقوم شركة BSTFLEX بتصنيع مجموعة من أشرطة العزل الحراري للعادم ورؤوس المحرك لتطبيقات الإدارة الحرارية في السيارات، والدراجات النارية، وسباقات السيارات، ومحركات الديزل، والتطبيقات الصناعية.
بالنسبة للمشترين، الأسئلة المهمة ليست مجرد ما إذا كان الشريط مصنوعاً من الألياف الزجاجية. فالعرض، وطول اللفة، والنسيج، والطلاء، ودرجة حرارة العادم، وقطر الأنبوب، وهندسة التركيب، كلها تؤثر على النتيجة النهائية.
تجمع الألياف الزجاجية بين العديد من الخصائص التي تجعلها عملية لعزل العادم:
مقاومة حرارية جيدة؛
هيكل منسوج مرن؛
سهولة التشكيل حول الأنابيب والانحناءات؛
تكلفة مادية منخفضة نسبياً؛
توفرها بعروض وأطوال لفات متعددة؛
التوافق مع تطبيقات عادم السيارات والتطبيقات الصناعية.
مقارنة بالدروع الصلبة، يمكن لشريط الألياف الزجاجية اتباع هندسة الأنابيب المعقدة دون الحاجة إلى مكون معدني مُشكل مسبقاً.
وهذا يجعله مفيداً بشكل خاص حول رؤوس المحركات الأنبوبية، ومجمعات العادم، وأقسام الأنابيب الطويلة.
يتم اختيار شريط الألياف الزجاجية عادةً عندما يحتاج التطبيق إلى احتواء حراري فعال ولكن لا يتطلب قدرة تحمل درجات حرارة أعلى مثل العزل القائم على السيليكا.
ينقل أنبوب العادم الساخن الحرارة إلى المنطقة المحيطة عن طريق الإشعاع والحمل الحراري.
يؤدي لف الأنبوب بطبقة عزل من الألياف الزجاجية المنسوجة إلى تقليل كمية الحرارة المنقولة مباشرة نحو المكونات القريبة.
تشمل الأهداف النموذجية ما يلي:
تقليل الحرارة الإشعاعية حول العادم؛
حماية الأسلاك والخراطيم؛
تقليل التعرض للحرارة لألواح الهيكل والأرضيات؛
تحسين التحكم الحراري داخل حجرة المحرك؛
تقليل التلامس العرضي مع أسطح العادم الساخنة.
يتم تركيب الشريط مباشرة حول الأنبوب في شكل لولبي متداخل.
يعتمد الأداء الحراري النهائي على المادة، والسماكة، والتداخل، ودرجة حرارة العادم، وجودة التركيب.
تعد رؤوس المحركات واحدة من أكثر التطبيقات شيوعاً لشريط عزل العادم المصنوع من الألياف الزجاجية.
تخلق رؤوس المحركات الأنبوبية مساحة سطح ساخنة كبيرة وغالباً ما تمر بالقرب من:
أسلاك الإشعال؛
الخراطيم؛
مكونات المكابح؛
الموصلات الكهربائية؛
مكونات السحب؛
هياكل المركبة.
مرن شريط تغليف رأس المحرك من الألياف الزجاجية يمكنه اتباع الأنابيب الأولية الفردية والمجمعات بسهولة أكبر من العديد من أنظمة العزل الصلبة.
بالنسبة لهندسة رأس المحرك المعقدة، يكون الشريط الأضيق أسهل في التركيب بشكل عام.
غالبًا ما تستفيد أنابيب العادم الطويلة وأنابيب التصريف من شريط تغليف أعرض.
يمكن تركيب شريط تغليف أنبوب العادم من الألياف الزجاجية على:
أنابيب العادم المستقيمة؛
أنابيب المجمع؛
أنابيب التصريف؛
أقسام الذيل؛
خطوط عادم الديزل؛
أنابيب عادم المولدات.
تعتبر الأقسام المستقيمة أسرع عمومًا في التغليف من رؤوس المحرك المعقدة لأنها تتطلب تعديلًا أقل للمواد حول الانحناءات.
بالنسبة لأنابيب العادم الصناعية الكبيرة، قد يكون الشريط الأعرض أو سترات العزل القابلة للإزالة أكثر كفاءة من شريط التغليف الضيق المخصص للسيارات.
يعد العرض أحد أهم عوامل الاختيار العملية.
شريط التغليف مقاس 1 بوصة مفيد لـ:
الأنابيب ذات القطر الصغير؛
الانحناءات ذات نصف القطر الضيق؛
رؤوس محركات الدراجات النارية؛
الأنابيب الأولية المعقدة لرأس المحرك؛
المجمعات ذات مساحة العمل المحدودة.
يتوافق الشريط الأضيق بسهولة أكبر مع تغييرات الاتجاه.
عيبه هو وقت التركيب. يلزم إجراء المزيد من اللفات لتغطية نفس طول الأنبوب.
يتم اختيار شريط التغليف مقاس 2 بوصة بشكل شائع لـ:
رؤوس المحركات الأكبر؛
أنابيب العادم؛
أنابيب التصريف؛
الأنابيب المستقيمة؛
أقسام الأنابيب الأطول.
إنه يغطي مساحة سطح أكبر لكل لفة ويمكن أن يقلل من وقت التركيب.
يقدم مصنعو أشرطة تغليف العادم حاليًا تنسيقات 1 بوصة و 2 بوصة، مع شيوع لفات 2 بوصة بشكل خاص لتطبيقات عادم السيارات العامة. تقدم Heatshield Products، على سبيل المثال، حاليًا شريط تغليف من الألياف الزجاجية بعروض 1 و 2 و 4 و 6 بوصات، بينما تدرج DEI تكوينات شريط تغليف الألياف الزجاجية مقاس 1 و 2 بوصة.
بالنسبة لمشاريع الإنتاج، يجب اختيار العرض وفقًا لقطر الأنبوب وهندسته بدلاً من اختيار حجم لمجرد أنه متوفر على نطاق واسع.
تشمل أطوال لفات تغليف العادم الشائعة في البيع بالتجزئة ما يلي:
15 قدم؛
25 قدم؛
50 قدم؛
100 قدم.
قد يحتاج العملاء الصناعيون وعملاء المعدات الأصلية (OEM) إلى لفات أطول لتقليل الوصلات ونفايات التغليف.
يعتمد استهلاك المواد على:
القطر الخارجي للأنبوب؛
طول الأنبوب؛
عرض اللف؛
التداخل؛
عدد الانحناءات؛
هندسة المجمع.
قد يتطلب الرأس المزود بأنابيب أولية متعددة مواد أكثر بكثير من أنبوب العادم المستقيم ذي الطول الإجمالي المماثل.
بالنسبة للإنتاج المتكرر، فإن حساب الاستهلاك من رسم فعلي للأنبوب أو عينة مادية أكثر موثوقية من التقدير بناءً على نوع السيارة.
غالبًا ما يتم اختيار شريط عزل العادم المصنوع من الألياف الزجاجية السوداء عندما يكون المظهر مهمًا أو عندما يجب أن يمتزج التركيب النهائي مع حجرة المحرك الداكنة.
قد يتم إنشاء المظهر الأسود بواسطة طلاء أو معالجة مطبقة على هيكل الألياف الزجاجية.
يجب على المشترين التمييز بين:
عزل الألياف الزجاجية الأساسي؛
لون السطح أو الطلاء؛
درجة حرارة التشغيل المعلنة.
اللون وحده لا يحدد الأداء الحراري.
عند تحديد شريط عزل العادم المصنوع من الألياف الزجاجية السوداء، اطلب معرفة التركيب المادي الفعلي وتصنيف درجة الحرارة بدلاً من افتراض أن كل منتج أسود له نفس الخصائص.
تقدم BSTFLEX منتجات الحماية الحرارية للعادم باللون الأسود ضمن مجموعة منتجات شريط عزل العادم الخاصة بها للتطبيقات التي يكون فيها كل من الأداء الحراري والمظهر من الاعتبارات المهمة.
تعد الألياف الزجاجية والبازلت من مواد عزل العادم الشائعة.
| العامل | شريط عزل العادم المصنوع من الألياف الزجاجية | شريط العزل بنمط التيتانيوم |
|---|---|---|
| المادة الأساسية | ألياف زجاجية | ألياف الصخور البركانية |
| الاستخدام النموذجي | عزل العادم العام | تطبيقات الأداء والحرارة العالية |
| التكلفة | أقل بشكل عام | أعلى بشكل عام |
| المرونة | جيد | جيد |
| خيارات الألوان | أبيض، أسمر، أسود | بني، برونزي، أسود |
| التطبيقات الشائعة | مشعبات العادم، الأنابيب، الدراجات النارية | مشعبات العادم، أنابيب التصريف، السباقات، أنظمة التوربو |
غالبًا ما يكون الألياف الزجاجية الخيار الأكثر اقتصادية للتحكم الحراري العام في العادم.
تصبح المادة القائمة على البازلت أكثر أهمية عندما يتضمن التطبيق درجات حرارة أعلى، أو دورات حرارية متكررة، أو أنظمة عادم عالية الأداء.

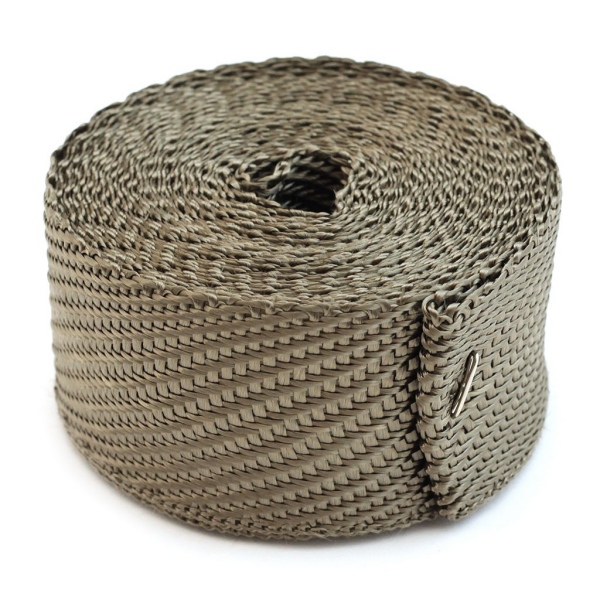

للحصول على مقارنة مفصلة للمواد، توفر BSTFLEX أيضًا شريط عادم التيتانيوم: المادة، درجة الحرارة والتطبيقات.
تحتل السيليكا موقعًا ذا درجة حرارة أعلى في نطاق عزل العادم.
الألياف الزجاجية مناسبة للعديد من تطبيقات العادم العامة في السيارات والصناعة.
يجب التفكير في السيليكا عندما:
تكون درجة الحرارة المستمرة أعلى بكثير؛
يقع الشريط بالقرب من مشعبات التوربو؛
تكون درجات حرارة عادم السباقات شديدة؛
لا توفر الألياف الزجاجية التقليدية هامش درجة حرارة كافٍ.
تصنع BSTFLEX شريط عادم مشعب الحرارة العالية Inferno لتطبيقات درجات الحرارة الشديدة حيث يكون البناء عالي السيليكا أكثر ملاءمة.
يجب اختيار المادة الصحيحة بناءً على درجة حرارة التشغيل الفعلية بدلاً من افتراض أن المادة ذات درجة الحرارة الأعلى ضرورية دائمًا.
يُستخدم شريط عادم الألياف الزجاجية الحراري عبر مجموعة واسعة من المعدات.
يُستخدم للتحكم في الحرارة المشعة حول مشعبات العادم الأنبوبية وحماية المكونات المجاورة.
مفيد حول أنابيب المشعب المكشوفة وأنابيب العادم الموجودة بالقرب من الراكب أو ألواح الهيكل.
مناسب حيث تظل درجة حرارة التشغيل ضمن قدرة مادة الألياف الزجاجية.
يُستخدم حيث تكون هناك حاجة إلى الاحتواء الحراري حول المشعبات وأنابيب العادم.
بالنسبة لتطبيقات التوربو الأكثر شدة، قد يوفر البازلت أو السيليكا هامش درجة حرارة أكبر.
يمكن استخدام غلاف الألياف الزجاجية على أنابيب عادم الديزل حيث تكون الحرارة المستمرة وحماية الأفراد من الاهتمامات الرئيسية.
يمكن أن تستفيد أنابيب عادم المولدات من العزل المرن حيث تتطلب المعدات أو الأفراد القريبون حماية من الحرارة.
يُستخدم غلاف الألياف الزجاجية أيضًا حول أنابيب العادم الصناعية الصغيرة، والقنوات الساخنة، وخطوط عادم المعدات.
يجب تقييم تصنيفات درجة الحرارة بعناية.
تنشر منتجات غلاف الألياف الزجاجية المنافسة عادةً حدود درجات الحرارة المستمرة وقصيرة المدى بدلاً من قيمة قصوى واحدة. تقوم Heatshield Products حاليًا بتقييم غلاف العادم الأصلي المصنوع من الألياف الزجاجية الخاص بها عند 1200 درجة فهرنهايت بشكل مستمر و2000 درجة فهرنهايت بشكل متقطع، بينما تدرج DEI مقاومة حرارة مباشرة تبلغ 1200 درجة فهرنهايت ومقاومة حرارة إشعاعية تبلغ 2000 درجة فهرنهايت لأنظمة Glass Fiber Wrap الخاصة بها.
لا ينبغي التعامل مع قيم المنافسين هذه كمواصفات عالمية للألياف الزجاجية.
بالنسبة لمصادر BSTFLEX، يجب على المشترين التأكد من:
درجة حرارة التشغيل المستمرة؛
درجة الحرارة القصوى؛
ما إذا كانت القيمة مباشرة أو إشعاعية أو متقطعة؛
قيود الطلاء؛
بيئة التركيب.
يمكن أن يكون لهياكل الألياف الزجاجية المختلفة قدرات حرارية مختلفة.
يتم تركيب غلاف عادم الألياف الزجاجية عادةً مع تداخل ثابت بين اللفات.
يؤثر التداخل على:
التغطية الحرارية؛
السماكة النهائية؛
استهلاك المواد؛
استقرار التركيب.
تستخدم بعض الأنظمة التجارية خطوط توجيه أو توصي ببعد تداخل محدد. على سبيل المثال، توفر DEI منتجات تغليف مع إرشادات التركيب وتستخدم حاليًا تداخلًا موصى به يبلغ 0.25 بوصة في حاسبة غلاف العادم الخاصة بها.
هذا لا يعني أن كل غلاف يجب أن يستخدم نفس التداخل.
يجب على عملاء BSTFLEX اتباع مواصفات التركيب الموردة للمنتج والتطبيق المختار.
يجب تأمين غلاف العادم بحيث لا يمكن أن ينفك أثناء الاهتزاز ودورات الحرارة المتكررة.
تشمل طرق التثبيت الشائعة:
أربطة قفل من الفولاذ المقاوم للصدأ؛
سلك من الفولاذ المقاوم للصدأ؛
مشابك معدنية؛
أربطة تثبيت خاصة بالتطبيق.
تُستخدم أربطة الفولاذ المقاوم للصدأ على نطاق واسع لأنها تتحمل درجات حرارة العادم بشكل أفضل من أربطة الكابلات البلاستيكية العادية.
بالنسبة لمجموعات OEM، يمكن تعبئة غلاف العادم وأربطة التثبيت المصنوعة من الفولاذ المقاوم للصدأ معًا وفقًا لمتطلبات المشروع.
يقوم بعض القائمين بالتركيب بترطيب غلاف الألياف الزجاجية قليلًا قبل التركيب لجعل الشريط المنسوج أسهل في التعامل معه مؤقتًا حول الانحناءات.
ومع ذلك، هذا ليس مطلبًا عالميًا.
يعتمد ما إذا كان الترطيب المسبق مناسبًا على:
النسيج؛
طلاء؛
هيكل المنتج؛
تعليمات التركيب.
لا تفترض أن جميع أنواع لفائف العادم المصنوعة من الألياف الزجاجية يجب نقعها.
اتبع التعليمات الخاصة بالمنتج المحدد.
بشكل عام، لا ينبغي معاملة وصلة العادم المرنة تلقائيًا مثل أنبوب العادم الصلب.
تتحرك الأجزاء المرنة أثناء اهتزاز المحرك والتمدد الحراري.
يمكن أن يؤدي اللف فوق وصلة مرنة إلى تقييد الحركة أو التسبب في تآكل اللفافة قبل أوانها.
تحذر DEI المستخدمين تحديدًا من لف الأنابيب المرنة والوصلات المرنة باستخدام لفائف الألياف الزجاجية الخاصة بها.
عندما تكون الحماية الحرارية حول وصلة مرنة مطلوبة، قد يكون استخدام درع منفصل أو غلاف أو حل عزل قابل للإزالة أكثر ملاءمة.
تعمل المحولات الحفازة بالفعل عند درجات حرارة داخلية عالية.
إضافة عزل مباشر يمكن أن يزيد من الحرارة المحتبسة.
تنصح DEI تحديدًا بعدم لف المحولات الحفازة لأن درجة الحرارة المحتبسة المفرطة قد تقلل من عمر المحول.
يعد الدرع الحراري المنفصل بشكل عام حلاً أفضل عندما يكون الهدف هو حماية الأرضية أو النفق أو المكونات المجاورة من حرارة المحول الحفاز.
لإجراء حساب قابل للتكرار، يلزم توفر أربعة مدخلات:
القطر الخارجي للأنبوب؛
الطول الإجمالي للأنبوب؛
عرض اللفافة؛
التداخل.
تزيد الانحناءات والمجمعات من استهلاك المواد.
هذا هو السبب في أن حاسبات لفائف العادم التي يستخدمها المنافسون الحاليون تطلب القطر الخارجي للأنبوب، وطول الأنبوب، وعرض اللفافة، والتداخل بدلاً من طراز السيارة فقط. تستخدم BSTFLEX حاليًا هذه المتغيرات بالضبط في حاسبة صفحة المنتج الخاصة بها.
بالنسبة لتجميعات العادم الأصلية (OEM)، يمكن لـ BSTFLEX حساب استخدام المواد التقريبي من الرسومات أو الأبعاد أو العينات المادية.
غالبًا ما يفضل عملاء التجزئة وما بعد البيع مجموعات التركيب الكاملة.
قد تتضمن مجموعة لفائف العادم النموذجية ما يلي:
لفائف عادم من الألياف الزجاجية؛
أربطة قفل من الفولاذ المقاوم للصدأ؛
تعليمات التركيب؛
منتجات طلاء أو تشطيب اختيارية.
تقوم كل من Heatshield Products و DEI حاليًا بتسويق مجموعات لفائف العادم المصنوعة من الألياف الزجاجية التي تجمع بين اللفائف والأربطة المعدنية ومكونات التركيب ذات الصلة.
بالنسبة لمشاريع العلامات التجارية الخاصة والتوزيع، يمكن لـ BSTFLEX دعم تكوينات المجموعات المخصصة والتعبئة بناءً على أحجام اللفائف المطلوبة ومجموعات الملحقات.
للحصول على عرض سعر، قدم أكبر قدر ممكن من المعلومات التالية:
عرض لفائف الألياف الزجاجية؛
طول اللفافة؛
السُمك؛
اللون؛
درجة حرارة التشغيل؛
قطر أنبوب العادم؛
التطبيق؛
الكمية المطلوبة؛
شكل التغليف؛
الملحقات المطلوبة.
بالنسبة لمشاريع OEM، تكون الرسومات أو أبعاد الأنابيب مفيدة بشكل خاص عند حساب استهلاك اللفائف.
تقوم BSTFLEX بتصنيع منتجات نسيجية عالية الحرارة للإدارة الحرارية في قطاعي السيارات والصناعة.
بالنسبة لمشاريع أشرطة العادم المصنوعة من الألياف الزجاجية، قد تشمل خيارات التوريد ما يلي:
عرض مخصص؛
أطوال لفائف مخصصة؛
تكوينات باللون الأسود أو اللون الطبيعي؛
لفائف كبيرة (بالجملة)؛
مجموعات ربط من الفولاذ المقاوم للصدأ؛
مجموعات أشرطة العادم للبيع بالتجزئة؛
تغليف يحمل علامة تجارية خاصة؛
تغليف للموزعين؛
توريد OEM.
يسمح هذا بتحديد مواصفات المنتج وفقاً لمتطلبات الإنتاج بدلاً من الاقتصار على أحجام لفائف البيع بالتجزئة الثابتة.
شاهد المجموعة الكاملة من BSTFLEX Exhaust and Header Heat Wrap لمنتجات العزل الحراري للعادم المصنوعة من الألياف الزجاجية، والبازلت، والسيليكا، وغيرها.
شريط العادم المصنوع من الألياف الزجاجية هو شريط منسوج من الألياف الزجاجية يتحمل درجات الحرارة العالية، يتم تركيبه مباشرة حول أنابيب العادم والمجمعات لتقليل انتقال الحرارة إلى المكونات المحيطة.
نعم. تُعد المجمعات واحدة من أكثر التطبيقات شيوعاً لأن الشريط الضيق المصنوع من الألياف الزجاجية يمكنه اتباع الأنابيب الأولية الأنبوبية والمجمعات.
لا يوجد أيهما أفضل بشكل مطلق. الشريط بعرض بوصة واحدة أسهل في الاستخدام حول الأنابيب الصغيرة والمنعطفات الضيقة، بينما يغطي الشريط بعرض بوصتين عادةً الأنابيب الأكبر أو الأكثر استقامة بشكل أسرع.
شريط العادم المصنوع من الألياف الزجاجية الأسود هو عازل حراري يعتمد على الألياف الزجاجية مع معالجة أو طلاء للسطح باللون الداكن. يجب على المشترين التحقق من الألياف الأساسية والطلاء وتصنيف درجة الحرارة.
عادة ما تكون الألياف الزجاجية خياراً عملياً واقتصادياً للأغراض العامة. غالباً ما يتم اختيار الشريط بنمط التيتانيوم القائم على البازلت للتطبيقات ذات درجات الحرارة العالية أو تطبيقات الأداء العالي.
لا. شريط العادم المصنوع من الألياف الزجاجية القياسي مخصص للعزل الحراري، وليس للإصلاح الهيكلي للعادم أو سد التسريبات.
نعم. يمكن تحديد مواصفات مشاريع OEM والموزعين بناءً على متطلبات العرض، وطول اللفافة، والتغليف، والملحقات، والكمية.
