إن تحديد درع حرارة للسيارات مصنوع من الألومنيوم بكتابة "لوح ألومنيوم" فقط على الرسم يترك قراراً هندسياً مهماً دون حل. تؤثر درجة سبيكة الألومنيوم على كيفية تصرف اللوح أثناء النقش والختم والتشكيل، ومقدار الحمل الميكانيكي الذي يمكنه تحمله، ومدى قدرة الدرع النهائي على الصمود في بيئة تشغيله.
الدرجات الأربع التي يتم النظر فيها بشكل متكرر لتطبيقات ألواح الألومنيوم المشكلة هي 1050 و1100 و3003 و5052. وهي تنتمي إلى ثلاث عائلات سبائك مختلفة ولا ينبغي التعامل معها على أنها قابلة للتبديل لمجرد أنها جميعاً من الألومنيوم.
بالنسبة لتطوير دروع الحرارة، السؤال العملي ليس أي سبيكة هي الأفضل عالمياً. بل هو أي مزيج من السبيكة، والصلادة، والسماكة، والهندسة المشكلة يناسب المنطقة الحرارية وعملية التصنيع للمكون النهائي.

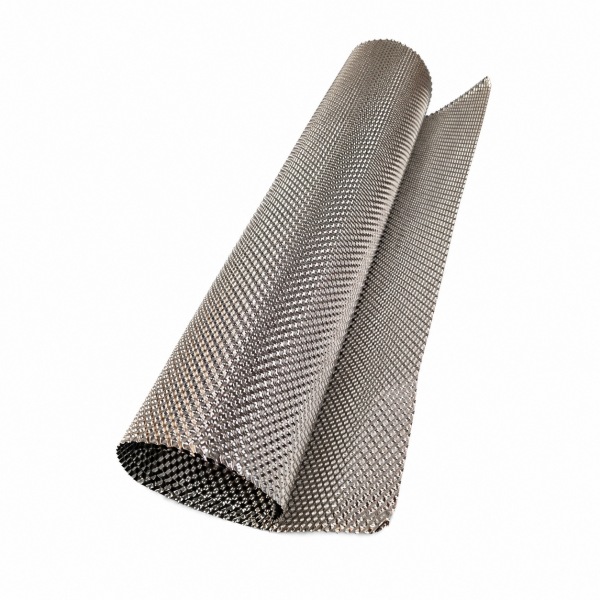

توفر BSTFLEXمادة درع حرارة من الألومنيوم المنقوشلمشاريع الحماية الحرارية لعادم السيارات، وحجرة المحرك، وأسفل الهيكل. يمكن للعملاء تقديم مواصفات أو رسومات أو معلومات تطبيق حالية للتقييم.
| السبيكة | عائلة السبيكة | الطابع العام | قدرة التشكيل | القوة النسبية | سبب اختيار درع الحرارة النموذجي |
|---|---|---|---|---|---|
| 1050 | 1xxx ألومنيوم عالي النقاء | محتوى ألومنيوم عالٍ جداً | ممتازة | منخفضة | التشكيل العميق، والدروع خفيفة الوزن، والتطبيقات التي لا تعتبر فيها القوة العالية أولوية |
| 1100 | 1xxx ألومنيوم نقي تجارياً | لوح متعدد الأغراض عالي القابلية للتشغيل | ممتازة | منخفضة | الدروع المشكلة والمنقوشة التي تتطلب سهولة في التصنيع |
| 3003 | 3xxx ألومنيوم-منغنيز | توازن بين القوة وقابلية التشكيل | جيدة جداً | متوسطة | دروع السيارات التي تتطلب صلابة أكبر دون الانتقال إلى سبيكة عالية القوة |
| 5052 | 5xxx ألومنيوم-مغنيسيوم | لوح عالي القوة ومقاوم للتآكل | جيدة | أعلى | بيئات المركبات الأكثر تطلباً من الناحية الميكانيكية أو المسببة للتآكل |
يصف الجدول سلوك السبيكة العام. تعتمد الخصائص الميكانيكية الفعلية بقوة على الصلادة، وسماكة اللوح، وتاريخ المعالجة. يمكن أن يتصرف لوح بصلادة O ولوح بصلادة H من نفس السبيكة بشكل مختلف أثناء الختم وفي الجزء النهائي.
يؤدي درع الحرارة الصلب للسيارات وظيفتين في وقت واحد. إذ يجب أن يساهم في الإدارة الحرارية مع التصرف أيضًا كمكون معدني مُصنَّع.
هذا يعني أن المادة قد تحتاج إلى المرور بعدة عمليات قبل وصولها إلى المركبة:
قد تكون السبيكة التي تتشكل بسهولة جذابة للهندسات المعقدة ولكنها توفر قوة ميكانيكية أقل. وقد توفر سبيكة أخرى قوة أكبر بكثير ولكنها تتطلب أدوات مختلفة، أو أنصاف أقطار ثني أو ظروف تشكيل مختلفة.
ولهذا السبب، يجب تحديد مادة درع الحرارة المصنوعة من الألومنيوم كجزء من تصميم المكون بدلاً من اختيارها بناءً على متطلبات درجة الحرارة العامة فقط.
ينتمي 1050 إلى عائلة 1xxx من الألومنيوم عالي النقاء. وهو يحتوي على ما لا يقل عن 99.5 بالمائة تقريبًا من الألومنيوم ويشتهر بقابلية تشغيل ممتازة، ومقاومة للتآكل، وموصلية حرارية وكهربائية عالية.
من منظور التصنيع، فإن أكثر ميزاته فائدة للدروع الحرارية هي قدرته على التشكيل بسهولة. وهذا يجعل 1050 يستحق النظر فيه عندما يحتاج لوح ألومنيوم رقيق إلى النقش أو الثني أو السحب إلى شكل معقد نسبيًا، ولا تكون القوة الهيكلية العالية هي متطلب التصميم الأساسي.
المقايضة الرئيسية هي القوة الميكانيكية. لا يتم اختيار سبائك الألومنيوم عالية النقاء عندما يجب أن يتحمل درع الحرارة أحمالًا ميكانيكية كبيرة أو يقاوم التشوه الشديد.
إذا كان المكون يتطلب صلابة أو متانة أكبر، يمكن للمصمم تقييم حالة تقسية مختلفة، أو تغيير الهندسة المنقوشة، أو تعديل مقطع المكون، أو الانتقال إلى سبيكة مثل 3003 أو 5052.
1100 هو ألومنيوم آخر نقي تجاريًا من سلسلة 1xxx ويحتوي على ما لا يقل عن 99 بالمائة تقريبًا من الألومنيوم. ومثل 1050، فإنه يوفر قابلية تشكيل ممتازة وهو متاح على نطاق واسع في منتجات الألواح.
بالنسبة لتصنيع دروع الحرارة، يكون 1100 جذابًا عندما يحتاج الجزء إلى تشكيل مكثف ولا يتطلب القوة الميكانيكية المرتبطة بالدرجات الأكثر سبائكًا.
لذلك يشغل 1050 و 1100 مساحة مماثلة في عملية اختيار المواد. غالبًا ما يتأثر القرار بينهما بمواصفات العميل، والتوافر الإقليمي، والمعايير المطلوبة، والأدوات الحالية، ومتطلبات سلسلة التوريد بدلاً من وجود فرق كبير في وظيفة درع الحرارة.
بالنسبة للعديد من مشاريع دروع الحرارة للسيارات، يمكن أن يشغل 1050 و 1100 مساحة تصميم مماثلة لأن كلاهما من سبائك 1xxx ذات محتوى ألومنيوم عالٍ وخصائص تشكيل قوية.
يتمتع 1050 بنقاء ألومنيوم أدنى أعلى، بينما يحتوي 1100 على إضافات سبائك أكثر قليلاً. تعتمد الأهمية العملية على مواصفات المكون النهائي.
لذلك يجب على المشتري تجنب التغيير من 1050 إلى 1100 أو من 1100 إلى 1050 لمجرد أن الدرجتين تبدوان متشابهتين على الورق. إذا كان الجزء يحتوي بالفعل على رسم معتمد أو مواصفات مادة من الشركة المصنعة للمعدات الأصلية (OEM)، فيجب الحفاظ على الدرجة المحددة ما لم يتم التحقق من صحة بديل تقنيًا.
يخرج 3003 عن نطاق الألمنيوم النقي تجارياً ليدخل في عائلة 3xxx المكونة من الألمنيوم والمنغنيز. يُعد المنغنيز الإضافة السبائكية الرئيسية التي تمنح 3003 قوة أكبر من درجات سلسلة 1xxx مع الحفاظ على قابلية مفيدة للتشكيل ومقاومة للتآكل.
هذا التوازن يجعل 3003 مثيراً للاهتمام بشكل خاص للدروع الحرارية في السيارات.
غالباً ما يحتاج الدرع المشكل إلى أكثر من مجرد سهولة في الختم. قد يحتاج أيضاً إلى صلابة كافية للحفاظ على هندسته عبر مساحة واسعة، ومقاومة أضرار المناولة، والبقاء مستقراً بعد التركيب. يوفر 3003 أرضية وسطية عملية بين الألمنيوم النقي عالي القابلية للتشكيل وعائلة 5xxx الأقوى.
غالباً ما يتضمن اختيار مواد السيارات تقديم تنازلات.
قد يكون من السهل ختم صفيحة ناعمة جداً وعالية القابلية للتشكيل، ولكنها قد تتطلب هندسة إضافية للحصول على صلابة المكون المطلوبة. يمكن لسبيكة أقوى أن تحسن المتانة ولكنها تجعل عمليات التشكيل الصعبة أقل مرونة.
يعد 3003 مفيداً لأنه يوفر قوة ميكانيكية أكبر من درجات 1xxx النقية تجارياً مع بقائه مناسباً للعديد من عمليات تشكيل الصفائح التقليدية.
بالنسبة لمشتري المعدات الأصلية (OEM) الذين لم يحددوا السبيكة بعد، يعد 3003 بالتالي إحدى الدرجات التي تستحق التقييم عندما يتطلب التطبيق كلاً من مرونة التشكيل والأداء الهيكلي المعتدل.
ينتمي 5052 إلى سلسلة 5xxx المكونة من الألمنيوم والمغنيسيوم. مقارنة بـ 1050 و 1100 و 3003، فإنه ينقل اختيار المادة نحو قوة ميكانيكية أكبر ومتانة في الخدمة الشاقة.
إضافة المغنيسيوم هي المسؤولة عن جزء كبير من هذا التغيير في الأداء. يحظى 5052 بتقدير واسع لمقاومته للتآكل بالإضافة إلى قوته بين سبائك صفائح الألمنيوم شائعة الاستخدام غير القابلة للمعالجة حرارياً.
بالنسبة للدروع الحرارية في السيارات، يمكن أن تكون هذه الخصائص مفيدة حيث يتعرض اللوح لظروف تشغيل ميكانيكية أو بيئية أقسى.
لا. القوة الأعلى لا تعني تلقائياً مادة درع حراري أفضل.
إذا كان المكون المعقد جداً يتطلب سحباً عميقاً واسع النطاق، فقد يكون من الأسهل تصنيع سبيكة أكثر ليونة وعالية النقاء. إذا كان الدرع كبيراً ولكنه خفيف التحميل، فقد توفر القوة الإضافية فائدة قليلة مع زيادة تكلفة المواد أو صعوبة التشكيل.
السؤال الصحيح هو ما إذا كان المكون النهائي يحتاج فعلياً إلى القوة الإضافية وأداء التآكل الذي يوفره 5052.
هذه المقارنة هي إلى حد كبير اختيار بين أقصى مرونة في التشكيل وقوة ميكانيكية إضافية.
يعد 1050 جذاباً حيث يكون النقاء العالي والتشوه السهل مرغوبين. يضيف 3003 المنغنيز ويوفر صفيحة أقوى مع الحفاظ على خصائص تصنيع جيدة.
بالنسبة لحاجز إشعاعي بسيط نسبياً مع متطلبات تشكيل عميقة، قد يكون 1050 كافياً. بالنسبة لدرع مختوم أكبر يتطلب قوة لوح متأصلة أكثر، قد يوفر 3003 توازناً أكثر ملاءمة.
يصبح الفرق أكثر وضوحاً عند مقارنة 3003 بـ 5052.
3003 هي سبيكة ألمنيوم ومنغنيز للأغراض العامة ذات قوة معتدلة وقابلية جيدة للتشكيل. 5052 هي سبيكة ألمنيوم ومغنيسيوم أقوى ذات مقاومة جيدة بشكل خاص للتآكل.
منطق الاختيار النموذجي هو:
هذا ليس بديلاً عن التحقق الهندسي. تظل حالة التقسية، والسماكة، وهندسة الجزء النهائي عوامل حاسمة.
غالبًا ما يتم تجاهل واحدة من أهم التفاصيل في طلب عرض أسعار (RFQ) الخاص بدرع الحرارة المصنوع من الألومنيوم: حالة التقسية.
قد تشمل حالات ألواح الألومنيوم الشائعة تسميات مثل:
تصف هذه التسميات كيفية معالجة الألومنيوم وتؤثر على الخصائص الميكانيكية وسلوك التشكيل.
على سبيل المثال، يمكن اختيار حالة التلدين اللينة لعمليات التشكيل الصعبة، بينما يمكن أن توفر الحالة المصلدة بالعمل قوة أكبر للوح النهائي.
ولهذا السبب يجب أن تنص المواصفات المفيدة على أكثر من:
"ألومنيوم 3003، 0.5 مم."
يجب أن يحدد المتطلب الكامل السبيكة وحالة التقسية معاً كلما تم تصميم المكون بالفعل حول حالة مادية محددة.
السبيكة الأساسية ليست المصدر الوحيد لصلابة اللوح.

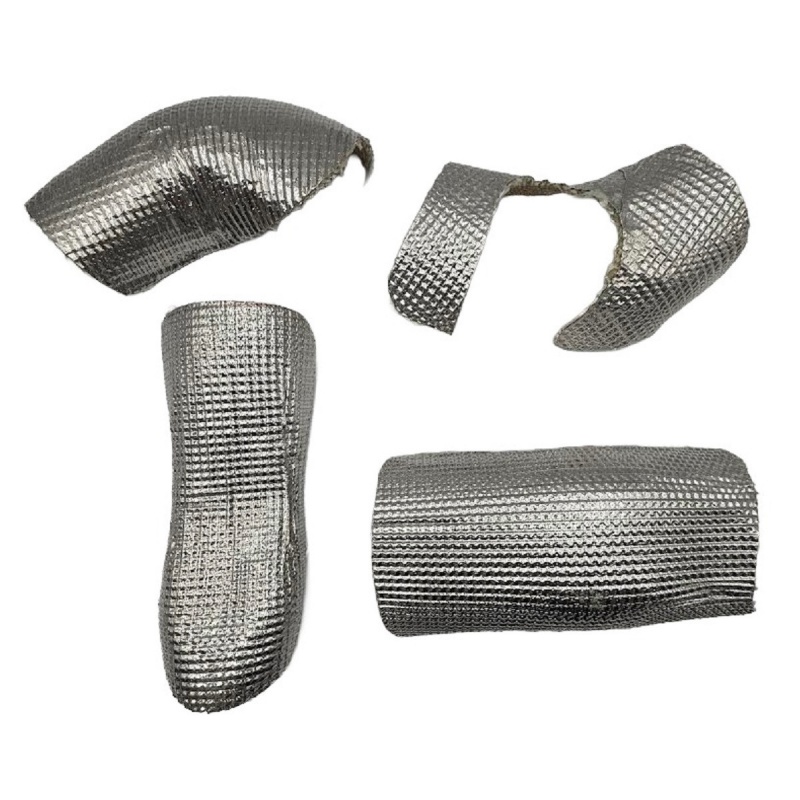

BSTFLEX لوح حاجز حراري من الألومنيوم المنقوشيستخدم هندسة سطح مشكلة لزيادة الاستقرار الهيكلي للألومنيوم الرقيق.
وبناءً على ذلك، يجب على المهندسين النظر في ثلاثة متغيرات معاً:
| المتغير | ما يؤثر عليه |
|---|---|
| السبيكة | القوة الأساسية، والقابلية للتشكيل، وسلوك التآكل، والاستجابة للتصنيع |
| حالة التقسية | الصلابة، والقوة، والقدرة على التشكيل |
| هندسة النقش | صلابة اللوح، والاستقرار الأبعادي، والاستجابة للاهتزاز |
تغيير متغير واحد يمكن أن يؤثر على متطلبات المتغيرات الأخرى. لذلك، لا ينبغي تحسين درع الحرارة بناءً على رقم السبيكة وحده.
بالنسبة للحواجز الإشعاعية في حجرة المحرك، يمكن أن تكون 1050 و1100 و3003 جميعها مرشحة اعتماداً على هندسة المكون ومتطلبات الصلابة.
قد يستفيد الجزء المشكل بعمق من درجة عالية القابلية للتشكيل. وقد يبرر اللوح العريض الذي يتطلب استقراراً أكبر في الشكل استخدام 3003 أو حالة تقسية مصلدة بالعمل.
يمكن تقييم 5052 عندما تكون المتانة الميكانيكية أو التعرض للتآكل أكثر تطلباً.
تواجه الدروع الموجودة أسفل الهيكل أكثر من مجرد الحرارة. إذ يمكن أن تتعرض أيضاً للماء، وملوثات الطريق، والاهتزاز، والحطام.
لهذا السبب، يضع المهندسون عادةً تركيزاً أكبر على مقاومة التآكل والاستقرار الميكانيكي مقارنة بما قد يضعونه لحاجز محمي في حجرة المحرك.
يمكن أن توفر 3003 توازناً مفيداً بين القوة والقابلية للتشكيل للعديد من تصميمات أسفل الهيكل. وتصبح 5052 جذابة عندما تكون القوة الأكبر والمتانة البيئية من الأولويات.
حيثما تتجاوز المنطقة الحرارية الحدود العملية لهيكل الألومنيوم المختار، لا ينبغي أن يكون الحل ببساطة هو اختيار سبيكة ألومنيوم أقوى. بل يجب على المهندس بدلاً من ذلك تقييم تباعد الدرع، أو الطبقات المتعددة، أو معدن آخر مثل مادة درع الحرارة من الفولاذ المقاوم للصدأ.
يعتمد مدى ملاءمة الألمنيوم بالقرب من مشعب العادم على البيئة الحرارية الفعلية، والمسافة من مصدر الحرارة، وتدفق الهواء، وهيكل الدرع.
لا يمكن لدرجة السبيكة وحدها الإجابة على هذا السؤال.
إن استخدام ألمنيوم أقوى مثل 5052 لا يجعل المادة مناسبة تلقائياً لظرف حراري يتجاوز ما يمكن لمجموعة درع الألمنيوم تحمله. القوة الميكانيكية والملاءمة الحرارية هما مسألتان هندسيتان مختلفتان.
بالنسبة للمواقع شديدة الحرارة بجانب العادم، قد يكون الفولاذ المقاوم للصدأ، أو في الأنظمة المتطرفة،مادة درع الحرارة Inconel 625أكثر ملاءمة.
تُستخدم درجة الانصهار أحياناً في مقارنات دروع الحرارة عبر الإنترنت كما لو كانت تصنيفاً لدرجة حرارة التشغيل. بالنسبة لمكون مركبة مصمم هندسياً، يعتبر هذا النهج غير مكتمل.
لا يلزم أن ينصهر المعدن حتى تصبح خصائصه الميكانيكية أو سلوك الأكسدة أو الاستقرار الأبعادي غير مقبولة للتطبيق.
يجب أن يأخذ اختيار درع الحرارة للسيارات في الاعتبار بدلاً من ذلك:
لهذا السبب يمكن أن تؤدي مقارنة السبائك بناءً على درجة حرارة الانصهار فقط إلى قرار سيء بشأن المادة.
تزيد زيادة سماكة الصفيحة من القوة الميكانيكية والصلابة، لكنها تزيد أيضاً من وزن الجزء واستهلاك المواد الخام.
يمكن لدرع حرارة السيارات تحقيق الاستقرار الهيكلي من خلال مزيج من اختيار السبيكة، والمعالجة الحرارية (Temper)، والنقش، وهندسة المكونات المشكلة.
لهذا السبب، يجب تحديد الحد الأدنى العملي للسماكة بناءً على تصميم الجزء المكتمل ومتطلبات التحقق بدلاً من نسخها من درع حرارة غير ذي صلة.
بالنسبة لمشروع جديد لمصنعي المعدات الأصلية (OEM) أو مشروع استبدال، قدم أكبر قدر ممكن من المعلومات التالية:
| بند طلب عرض الأسعار (RFQ) | معلومات المثال |
|---|---|
| التطبيق | حجرة المحرك، نفق العادم، المحول الحفاز، كاتم الصوت أو الهيكل السفلي |
| السبيكة | 1050، 1100، 3003، 5052 أو توصية المورد |
| المعالجة الحرارية (Temper) | O، H14، H24، H32 أو متطلبات الرسم |
| السماكة | السماكة الاسمية المحددة |
| السطح | مسطح أو منقوش |
| نمط النقش | النمط أو الرسم أو العينة الموجودة أو التصميم المطلوب |
| شكل التوريد | لوح، أو لفافة، أو قطعة خام، أو جزء نهائي |
| الأبعاد | العرض والطول وأبعاد المكون |
| المعالجة الإضافية | الختم، أو الثني، أو السحب، أو التخريم، أو التشذيب |
| الكمية | متطلبات النموذج الأولي وحجم الإنتاج السنوي |
أحياناً، ولكن لا ينبغي إجراء الاستبدال بناءً على أسماء السبائك وحدها.
قد يبدو التغيير من 1050 إلى 1100 بسيطاً نسبياً، بينما يمثل التغيير من 1050 إلى 5052 تحولاً أكبر بكثير في القوة وخصائص التشكيل. حتى عندما يمكن لمادتين أداء نفس الوظيفة الحرارية، قد تحتاج عملية الختم إلى معايير مختلفة.
قبل الموافقة على الاستبدال، راجع:
لا يبدأ كل مشترٍ بمواصفات مواد مكتملة. بالنسبة لمشاريع النماذج الأولية والدروع الحرارية المخصصة، قد تكون نقطة البداية جزءاً موجوداً، أو رسماً، أو ببساطة مشكلة في التركيب.
في هذه الحالة، قدم ما يلي:
تسمح هذه المعلومات بتقييم اختيار المادة جنباً إلى جنب مع السماكة وهيكل النقش.

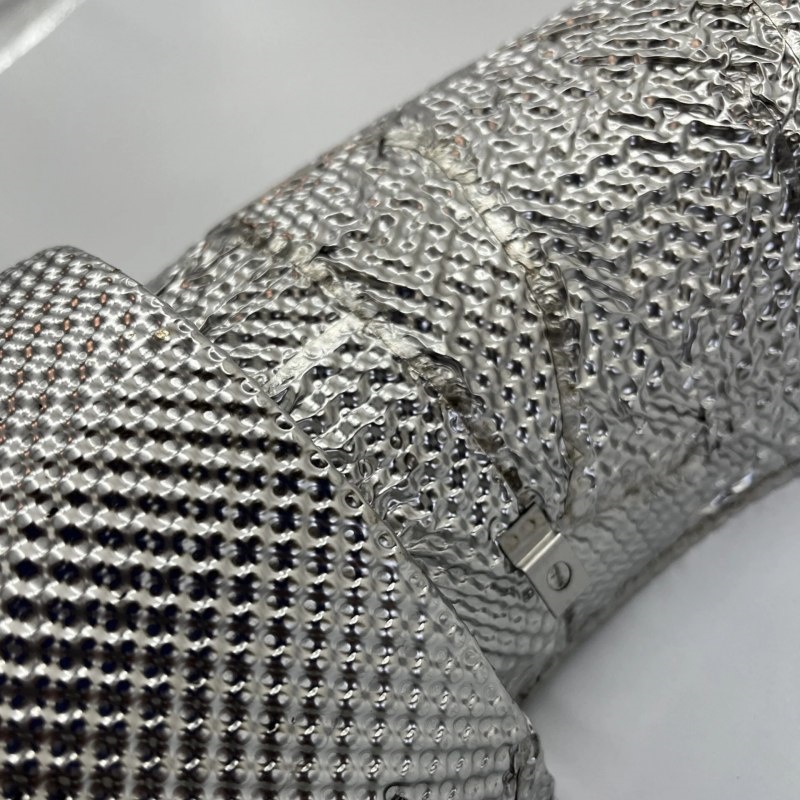

تقوم BSTFLEX بتصنيع مادة حاجز حراري من الألومنيوم المنقوش لتطبيقات الإدارة الحرارية في السيارات والصناعة.
يمكن تطوير المشاريع وفقاً لرسومات العملاء، والعينات، ومواصفات المواد، مع تقييم متغيرات مثل السبيكة، ودرجة الصلادة، والسماكة، وأبعاد اللوح، وهيكل النقش وفقاً للتطبيق النهائي.
بالنسبة للمناطق الحرارية التي تتطلب عائلة معدنية مختلفة، يمكن للعملاء أيضاً تقييم مادة الدرع الحراري المصنوعة من الفولاذ المقاوم للصدأ المنقوش أو مادة الدرع الحراري Alloy 625 Inconel.
تعد 1050 و1100 و3003 و5052 من بين درجات الألومنيوم التي يمكن أخذها في الاعتبار لألواح الدروع الحرارية للسيارات. تعتمد السبيكة الصحيحة على قدرة التشكيل المطلوبة، والقوة الميكانيكية، ومقاومة التآكل، وهندسة المكون، وبيئة التشغيل.
يمكن أن تكون 1050 مناسبة للحواجز الحرارية خفيفة الوزن والمشكلة حيث تكون قابلية التشكيل الممتازة ونقاء الألومنيوم العالي مهمين، ولا يتطلب المكون قوة ميكانيكية عالية.
1100 عبارة عن ألومنيوم نقي تجارياً من سلسلة 1xxx يتمتع بقابلية تشكيل ممتازة. تحتوي 3003 على المنجنيز وتوفر قوة ميكانيكية أكبر مع الحفاظ على قدرة تشكيل جيدة. وهذا يمكن أن يجعل 3003 مفيدة للدروع التي تتطلب صلابة أكبر.
توفر 3003 توازناً مفيداً بين قابلية التشكيل والقوة المتوسطة. توفر 5052 قوة أعلى ومقاومة قوية للتآكل. تعتمد المادة الأفضل على المكون النهائي والبيئة بدلاً من قوة السبيكة وحدها.
يمكن النظر في 5052 لتطبيقات الدروع الحرارية المصنوعة من الألومنيوم التي تتطلب متانة ميكانيكية أكبر أو مقاومة للتآكل. لا تزال ملاءمتها لموقع عادم معين تعتمد على التعرض الحراري، وفجوة الهواء، وهيكل الدرع، ومتطلبات التحقق.
ليس بالضرورة. القوة الميكانيكية الأكبر لا تحدد بحد ذاتها درجة حرارة خدمة مسموح بها أعلى. يجب تقييم التعرض الحراري، وسلوك السبيكة عند درجة الحرارة، وهندسة المكون، وتباعد الدرع بشكل منفصل.
تؤثر المعالجة الحرارية على صلابة اللوح وقوته وقابليته للتشكيل. يمكن للوحين مصنوعين من نفس سبيكة الألومنيوم ولكن تم توريدهما بمعالجات حرارية مختلفة أن يتصرفا بشكل مختلف أثناء النقش، والثني، والسحب العميق.
نعم. يمكن تطوير المشاريع وفقاً للرسومات أو العينات أو متطلبات التطبيق. يجب على المشترين تقديم السبيكة والمعالجة الحرارية المفضلة عند تحديدها، بالإضافة إلى السمك والأبعاد ومتطلبات النقش وكمية الإنتاج المتوقعة.
تمثل السبائك الأربع أولويات مختلفة بدلاً من كونها مجرد تدرج بسيط من الأدنى إلى الأفضل.
1050 مرشح قوي عندما تكون الأولوية للنقاء العالي وقابلية التشكيل الممتازة.
1100 يوفر مزايا مماثلة كلوح ألومنيوم نقي تجارياً واسع الاستخدام.
3003 مفيد عندما يحتاج الدرع الحراري إلى توازن أفضل بين قابلية التشكيل والقوة الميكانيكية.
5052 يتجه نحو قوة أعلى ومتانة بيئية متطلبة.
يجب أن تجمع المواصفات النهائية بين السبيكة، والمعالجة الحرارية، والسمك، وهندسة النقش، وتصميم المكون. بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM)، أرسل إلى BSTFLEX الرسم الخاص بك، والعينة، وبيئة التشغيل، والكمية حتى يمكن تقييم هيكل الدرع الحراري المصنوع من الألومنيوم كمكون كامل بدلاً من كونه درجة لوح بمعزل عن غيره.
