تتشارك ضفائر أسلاك السيارات بشكل متزايد مع مساحة محدودة بجانب مجمعات العادم، والشواحن التوربينية، والمحولات الحفازة، ومكونات إعادة تدوير غاز العادم (EGR)، وناقلات الحركة وغيرها من الأنظمة ذات الحرارة العالية. في هذه المناطق، قد تحمي أكمام التآكل القياسية أو أنابيب الأسلاك من التآكل الميكانيكي ولكنها توفر حماية ضئيلة من التعرض الحراري.
يوفر كم الحماية الحرارية لضفيرة أسلاك السيارات حاجزًا حراريًا حول الضفيرة مع الحفاظ على المرونة المطلوبة لتمرير السلك في المركبة وتجميعه. ولا يعتمد الحل الصحيح على درجة الحرارة القصوى فحسب، بل يحتاج المهندسون أيضًا إلى النظر في كيفية وصول الحرارة إلى الضفيرة، والمسافة من مصدر الحرارة، والمساحة المتاحة، وقطر الضفيرة، وشكل الموصل، وتسلسل التركيب، وإمكانية الصيانة المطلوبة.
تنتج BSTFLEX أشكالاً متعددة من الحماية الحرارية لأسلاك السيارات، بدءًا من أكمام الحماية الحرارية المعالجة بالألومنيوم لحجب الحرارة الإشعاعية ووصولاً إلى الأكمام النسيجية المقاومة للحرارة العالية والدروع الحرارية المشكّلة لمكونات محددة.
غالبًا ما تُمرر الأسلاك الكهربائية عبر حجرات المحرك، وناقلات الحركة، ومناطق العادم، ومناطق أسفل السيارة حيث يمكن أن تكون درجات الحرارة المحيطة أعلى بكثير من درجات الحرارة في بقية أجزاء المركبة.
تشمل مصادر الحرارة القريبة الشائعة ما يلي:
يمكن أن يؤدي التعرض الحراري الطويل إلى تسريع تلف أغلفة الكابلات، الأنابيب، الأشرطة، المشابك، الموصلات والمكونات البوليمرية الأخرى. لذلك يمكن أن تصبح درجات الحرارة العالية الموضعية مشكلة تؤثر على موثوقية ضفيرة الأسلاك حتى عندما لا تلامس الضفيرة مصدر الحرارة ماديًا.
الغرض من الدرع الحراري لضفيرة الأسلاك هو تقليل الحمل الحراري الذي يصل إلى هذه المكونات مع السماح لضفيرة الأسلاك باتباع مسارها المحدد.
قبل اختيار الكم، حدد كيفية وصول الحرارة إلى الضفيرة. إذ يمكن أن تتطلب آليات انتقال الحرارة المختلفة تركيبات حماية مختلفة.
نتقل الحرارة الإشعاعية من السطح الساخن باتجاه الضفيرة دون تلامس مادي مباشر. وتعد مجمعات العادم والشواحن التوربينية والمحولات الحفازة من المصادر الشائعة للحرارة الإشعاعية في السيارات.
يكون السطح الخارجي العاكس مفيدًا بشكل خاص في هذه الحالة. ولهذا السبب تُستخدم رقائق الألومنيوم والتركيبات النسيجية المعالجة بالألومنيوم على نطاق واسع لأسلاك السيارات المُمَرَّرة بالقرب من مكونات العادم.
قد تقع الضفيرة داخل حجرة محرك ساخنة بشكل عام حتى عند عدم وجود مصدر حرارة واحد يواجهها بشكل مباشر. في هذه الحالة، تصبح سمك العزل والتركيب النسيجي وقدرة تحمل درجات الحرارة لجميع الطبقات ذات أهمية متزايدة.
إذا لامس الكم أو الضفيرة مكونًا ساخنًا، يمكن أن تنتقل الحرارة بالتوصيل. ولا ينبغي التعامل مع السطح العاكس الرقيق وحده كبديل للعزل الكافي، أو خلوص الهواء، أو تحسين مسار التمرير.
لهذا السبب، يجب أن يبدأ اختيار نظام الحماية الحرارية لضفيرة الأسلاك بالبيئة الحرارية الفعلية بدلاً من اختيار المنتج بناءً على مظهره فقط.
لا يوجد تركيب كم واحد مثالي لكل موقع في السيارة. تعالج المواد التالية تركيبات مختلفة من الحرارة الإشعاعية، والحرارة المحيطة، والمرونة، والتآكل، ومتطلبات التركيب.

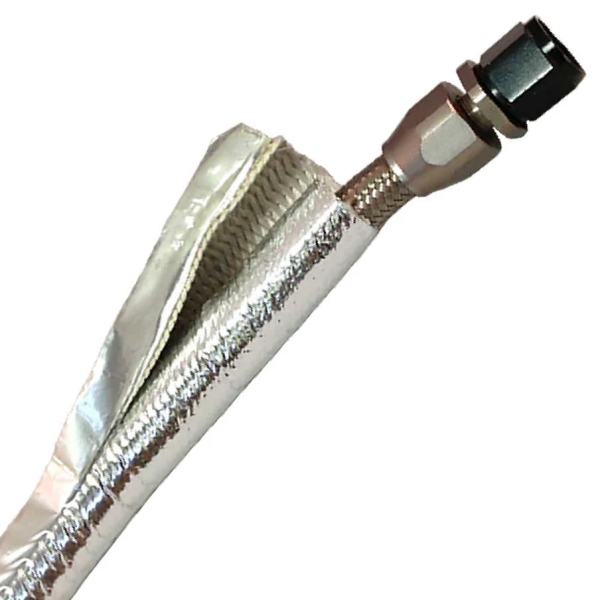

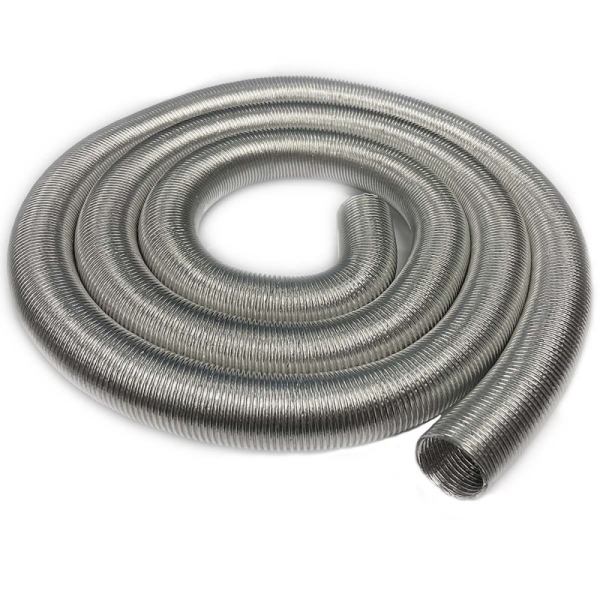

يجمع كم الألياف الزجاجية المعالج بالألومنيوم بين سطح خارجي عاكس من الألومنيوم وطبقة داعمة قائمة على الألياف الزجاجية. وهو واحد من أكثر التركيبات فائدة عندما تكون الحرارة الإشعاعية الناتجة عن مكون العادم هي المشكلة الرئيسية.
تشمل التطبيقات النموذجية ما يلي:
يمكن للتصاميم المختلفة استخدام رقائق الألومنيوم، أو الأفلام المألومنة، أو الأقمشة المألومنة مع هياكل الألياف الزجاجية المجدولة أو المنسوجة أو المخيطة.
انظر BSTFLEX كم واقي حراري مألومن مجموعة للأكمام العاكسة المصممة لضفائر الأسلاك والكابلات والخراطيم وخطوط السوائل في السيارات.

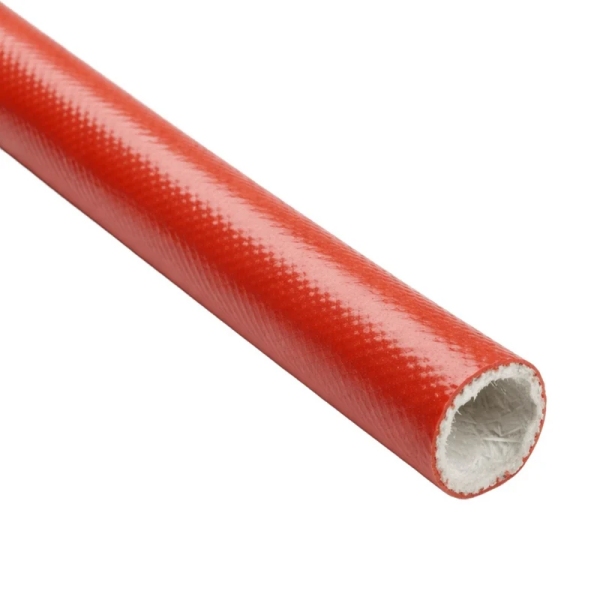

تعتبر هياكل الألياف الزجاجية المطلية بالسيليكون مفيدة عندما يجب أن يجمع الكم الواقي بين القدرة على تحمل درجات الحرارة العالية والمرونة والمقاومة للبيئات الصناعية أو بيئات السيارات الشائعة.
مقارنة بالسطح العاكس المصنوع من الألومنيوم اللامع، يتم اختيار هذا النوع من الأكمام بشكل عام لمتطلبات حرارية مختلفة. قد يكون مناسباً عندما تحتاج الضفيرة إلى حاجز نسيجي متين ويكون التطبيق يتضمن درجة حرارة محيطة مرتفعة أو تعرضاً موضعياً بدلاً من الانعكاس الحراري الإشعاعي المكثف في المقام الأول.
يمكن استخدام ألياف البازلت في الأكمام المرنة ذات درجات الحرارة العالية حيث يفضل استخدام هيكل نسيجي من الألياف المعدنية. وهي توفر بديلاً للألياف الزجاجية التقليدية لتطبيقات معينة لحماية الأسلاك والكابلات.
يجب أن يعتمد الاختيار على درجة حرارة التشغيل الفعلية، والمتطلبات الميكانيكية، وهيكل الكم، والتعرض البيئي بدلاً من نوع الألياف وحدها.
يتم النظر في الأكمام القائمة على السيليكا عندما يتطلب التطبيق مادة نسيجية ذات درجة حرارة أعلى من هياكل الألياف الزجاجية التقليدية.
يمكن أن تكون هذه المنتجات مفيدة لأنظمة الأسلاك والكابلات القريبة من المعدات شديدة السخونة أو المكونات المتعلقة بالعادم، على الرغم من أنه لا يزال يتعين تقييم التوجيه ومقاومة التآكل وهندسة التركيب.
عندما لا تستطيع طبقة عاكسة أو نسيجية واحدة توفير تحكم حراري كافٍ، يمكن للكم متعدد الطبقات أن يجمع بين عدة وظائف. قد يستخدم التصميم النموذجي سطحاً خارجياً عاكساً مع طبقة عزل وسيطة وطبقة نسيجية داخلية.
يجب أن يعتمد اختيار الطبقات على خفض درجة الحرارة المطلوب، وسمك الجدار المتاح، ومساحة التركيب.
المادة هي جزء واحد فقط من المواصفات. يمكن أن يحدد الهيكل المادي للكم ما إذا كان من العملي تركيبه على خط تجميع المركبة أو على ضفيرة موجودة.
| تصميم الكم | التطبيق النموذجي | اعتبارات التركيب |
|---|---|---|
| كم أنبوبي يُركب بالانزلاق | مجموعات الضفائر الجديدة قبل تركيب الموصلات | يجب أن تمر الضفيرة عبر الكم |
| كم ملفوف | الضفائر والمجموعات الموجودة مع موصلات مركبة | يمكن تركيبه حول الضفيرة |
| كم بشريط لاصق (فيلكرو) | حماية الضفائر القابلة للصيانة أو التعديل اللاحق | يمكن عادةً فتحه وإعادة إغلاقه |
| كم بإغلاق كبّاس | تركيب متكرر للمعدات الأصلية أو الصيانة | يوفر نقاط إغلاق ميكانيكية محددة |
| كم ذاتي الإغلاق | تركيب سريع فوق حزم الأسلاك | يفتح لإدخال الضفيرة ويغلق حول الحزمة |
| درع حراري مخصص الشكل | التفرعات، والموصلات، وهندسة الضفائر غير المنتظمة | مصممة وفقاً لشكل المكون |
غالباً ما يكون الكم الانزلاقي هو الحل الأبسط عندما يمكن دمج الحماية الحرارية أثناء إنتاج الضفيرة. فهو يوفر تغطية محيطية مستمرة ويتجنب الحاجة إلى أدوات إغلاق إضافية.
ومع ذلك، غالباً ما تحتوي ضفائر السيارات المكتملة على موصلات، أو أطراف توصيل، أو مشابك تثبيت، أو تفرعات أكبر بكثير من حزمة الكابلات الرئيسية. وفي هذه الحالات، قد يكون انزلاق كم أنبوبي فوق التجميع غير عملي.
يسمح التصميم الملتف بـ كم الحماية الحرارية لضفيرة الأسلاك ليتم تركيبه بعد تجميع الضفيرة. واعتماداً على متطلبات الصيانة ومتطلبات الشركة المصنعة للمعدات الأصلية (OEM)، يمكن توفير الإغلاق بواسطة مثبتات الخطاف والحلقة، أو الكباسات، أو الهياكل النسيجية المتداخلة، أو غيرها من الطرق الميكانيكية.
تخلق مشعبات العادم واحدة من أكثر تحديات الحرارة الإشعاعية شيوعاً في حجرة المحرك. قد تمر الأسلاك بالقرب منها بسبب موقع المستشعر، أو قيود التعبئة، أو التوجيه المطلوب للوصول إلى المكونات الكهربائية المثبتة على المحرك.
بالنسبة لهذا التطبيق، يجب على المهندسين تقييم:
قد يقلل التصميم الألمنيوم العاكس بشكل كبير من الحرارة الإشعاعية التي تصل إلى الضفيرة عندما يتم توجيه الكم بشكل صحيح نحو مصدر الحرارة مع الحفاظ على مسافة مناسبة.
تجمع تركيبات الشاحن التوربيني بين الحرارة المحلية العالية ومساحة التعبئة المحدودة. قد تخدم الأسلاك مكونات التحكم في التعزيز، أو مستشعرات العادم، أو المشغلات، أو أنظمة المحرك القريبة أثناء مرورها بالقرب من مبيت التوربين وأنابيب العادم.
غالباً ما تتطلب هذه التطبيقات مزيجاً من انعكاس الحرارة الإشعاعية، والعزل الحراري، وتثبيت الكم في مكانه بشكل آمن. فالكم الذي يتحرك بعيداً عن القسم المحمي أثناء تشغيل المركبة قد لا يوفر التغطية المقصودة.
بالنسبة للهندسات المقيدة، قد يجمع نظام الإدارة الحرارية بين كم ضفيرة الأسلاك ودرع حراري منفصل للتوربو أو العادم بدلاً من الاعتماد على مكون حماية واحد.
تعد ضفائر ناقل الحركة تطبيقاً مهماً آخر لأكمام الحماية الحرارية في السيارات. قد يتم توجيه الضفائر بالقرب من مبيت ناقل الحركة، أو نظام العادم، أو غيرها من المكونات الساخنة مع استمرار الحاجة إلى تحديد موضع محكم وأداء كهربائي موثوق.
يمكن تصنيع كم ضفيرة أسلاك ناقل الحركة كجزء أنبوبي بسيط أو تطويره كتجميع خاص بالمكون مع فتحات، وميزات تحديد الموقع، ومثبتات، أو أطراف معززة.
بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM) ذات الحجم الكبير، تصبح قابلية التكرار الأبعادي وطريقة التجميع بنفس أهمية مادة الكم الخام. يجب أن يتناسب مكون الحماية مع الضفيرة بشكل متسق وأن يظل في الموضع المقصود طوال فترة تشغيل المركبة.
غالباً ما تتطلب مستشعرات درجة حرارة غاز العادم، ومستشعرات الأكسجين، ومستشعرات الضغط، وغيرها من مكونات المحرك أو المعالجة اللاحقة مرور الأسلاك عبر مناطق ذات متطلبات حرارية عالية.
يمكن لـ درع حراري لأسلاك السيارات مدمج حماية قسم الكابل مع السماح بالتوجيه حول الموصلات، والمشابك، والدعامات.
نقاط المواصفات المهمة تشمل:
يعمل الغلاف الأنبوبي الأسطواني بشكل جيد عندما تكون هندسة الضفيرة منتظمة إلى حد معقول. ويصبح أقل فعالية أو صعب التركيب عندما يحتوي المكون المحمي على تفرعات كبيرة أو موصلات مصبوبة أو مشابك أو انتقالات معقدة ثلاثية الأبعاد.

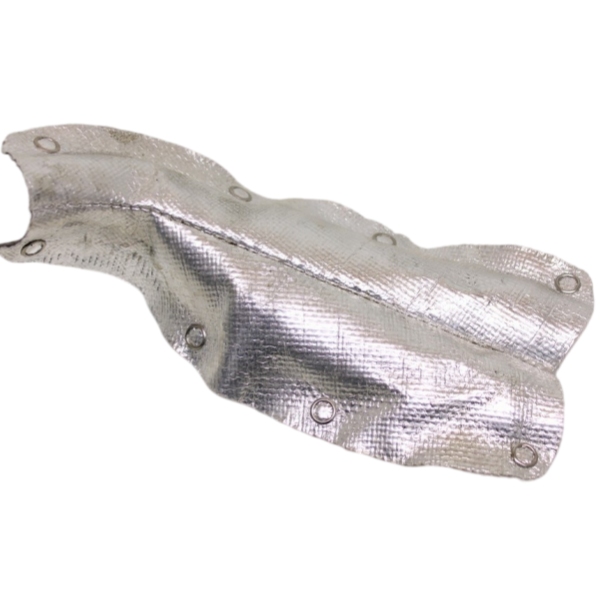

في هذه التطبيقات، يمكن قص درع حراري نسيجي مخصص الشكل وخياطته وتشكيله حول التجميع الفعلي.

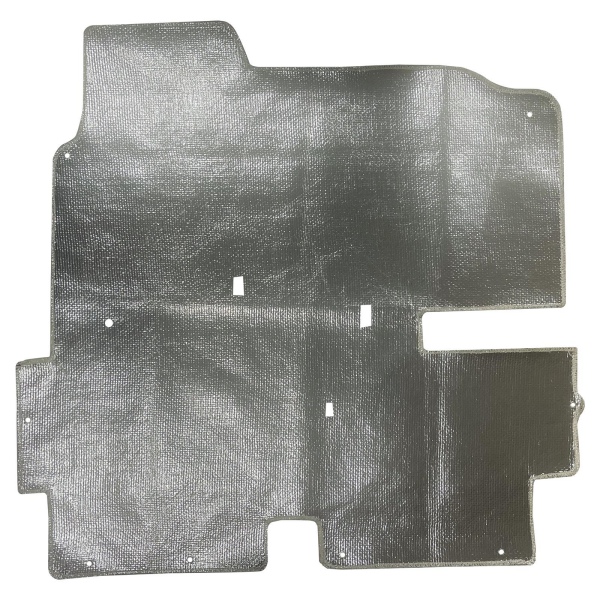

تقوم شركة BSTFLEX أيضاً بتصنيع دروع حرارية للسيارات مصنوعة من الألياف الزجاجية الملمنة ومخصصة الشكل لمكونات السيارات التي لا يمكن حمايتها بشكل كافٍ بواسطة غلاف أنبوبي مستقيم تقليدي.
معيار SAE J2302 هو طريقة اختبار تُستخدم لتقييم الفعالية الحرارية لعزل الأغلفة والأنابيب والأشرطة ضد الحرارة الإشعاعية. وهو يقارن درجة حرارة سطح جسم اختبار قياسي مع وبدون المادة الواقية في ظل ظروف مصدر حرارة محددة.
هذا التمييز مهم لأن القدرة الحرارية الاسمية للمادة وقدرتها على تقليل الحرارة الإشعاعية التي تصل إلى ضفيرة الأسلاك ليست نفس الخاصية.
بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM) حيث يلزم إجراء اختبار SAE J2302 أو اختبار حراري آخر خاص بالعميل، يجب تقييم بنية الغلاف ذات الصلة في ظل ظروف الاختبار المحددة. لا ينبغي للمورد أن يفترض أن تصنيف درجة حرارة المادة العام يثبت تلقائياً الامتثال لمتطلبات حرارية خاصة بالمركبة.
يحتوي طلب عرض الأسعار (RFQ) المفيد على معلومات أكثر من مجرد قطر الغلاف المطلوب. تسمح البيانات الهندسية التالية بتقييم نظام الحماية الحرارية بدقة أكبر.
قدم القطر الخارجي للضفيرة أو النطاق البعدي، والطول المحمي، وأي موصلات أو أطراف أو نقاط تفرع أو مشابك أكبر حجماً.
حدد ما إذا كانت الضفيرة قريبة من مشعب العادم، أو الشاحن التوربيني، أو المحول الحفزي، أو أنبوب إعادة تدوير غاز العادم (EGR)، أو ناقل الحركة، أو أي مصدر حرارة آخر.
قدم درجة حرارة مصدر الحرارة المعروفة، ودرجة الحرارة المحيطة، والحد الأقصى المطلوب لدرجة حرارة الضفيرة حيثما توفر ذلك.
حدد المسافة الدنيا بين مصدر الحرارة والضفيرة المحمية. يمكن أن يكون الخلوص عاملاً مهماً في أداء حجب الحرارة الإشعاعية.
اذكر ما إذا كان يمكن تركيب الغلاف قبل توصيل الموصلات أو يجب تركيبه حول ضفيرة جاهزة.
يجب أن يتناسب الغلاف مع مسار الضفيرة ونصف قطر الانحناء دون التسبب في صلابة غير ضرورية أو مشاكل في التجميع.
حدد متطلبات مقاومة التآكل، والاهتزاز، ومتانة الحواف، وتثبيت المشابك، أو أي حماية فيزيائية إضافية.
أشر إلى التلامس المحتمل مع سوائل المحرك، أو تلوث الطريق، أو الماء، أو أي ظروف بيئية أخرى ذات صلة بتركيب المركبة.
أدرج مواصفات العميل المعمول بها، وطرق الاختبار الحراري، ومتطلبات المواد، ومتطلبات التوثيق في بداية المشروع.
تتطلب مكونات الحماية الحرارية للسيارات تخصيصاً أكثر من الأغلفة الصناعية القياسية. قد يكون للضفيرة وضع تركيب محدد، أو خلوص مقيد، أو نقاط تفرع متعددة، أو عملية تركيب ثابتة على خط التجميع.
يمكن لشركة BSTFLEX تصنيع مكونات الحماية الحرارية بناءً على رسومات العميل أو أبعاده أو عينات فيزيائية. اعتماداً على التصميم، يمكن أن يشمل التخصيص ما يلي:
لا يوجد غلاف عالمي يجب تحديده لكل ضفيرة أسلاك في السيارات. ابدأ بالمشكلة الحرارية الرئيسية.
إذا كانت الحرارة الإشعاعية الشديدة تأتي من مكون عادم قريب، فغالبًا ما يكون الهيكل العاكس الملمع بالألمنيوم هو التقنية الأولى التي يجب تقييمها.
إذا كانت الضفيرة معرضة لدرجة حرارة محيطة عالية بشكل عام أو تتطلب حاجزًا نسيجيًا متينًا، فقد يكون الألياف الزجاجية، أو الألياف الزجاجية المطلية بالسيليكون، أو البازلت، أو السيليكا، أو الهيكل متعدد الطبقات أكثر ملاءمة.
إذا تم تجميع الضفيرة بالفعل، يمكن للغلاف الملتف أو الذي يعمل بخطاف وحلقة أو بكباسين أو ذاتي الإغلاق تجنب فصل المكونات الكهربائية.
إذا كانت الهندسة تتضمن موصلات كبيرة أو فروعًا أو أقسامًا غير منتظمة، فقد يوفر درع الحرارة المصمم خصيصًا تغطية أفضل من الغلاف الأنبوبي التقليدي.
يجب دائمًا مطابقة الهيكل النهائي مع مصدر الحرارة الفعلي، وخفض درجة الحرارة المطلوب، وهندسة التركيب، ومتطلبات التحقق من الشركة المصنعة للمعدات الأصلية (OEM).
تقوم BSTFLEX بتصنيع منتجات الحماية الحرارية لأسلاك السيارات، والخراطيم، والكابلات، وخطوط السوائل، والمكونات المجاورة للعادم. تشمل التقنيات المتاحة أغلفة عاكسة ملمعة بالألمنيوم، وحماية حرارية قائمة على الألياف الزجاجية، وأغلفة نسيجية عالية الحرارة، وهياكل ملتفة قابلة للإزالة، ودروع حرارية للسيارات مصممة خصيصًا.
لمشروع حماية حرارية لضفيرة أسلاك مخصصة أو لشركة مصنعة للمعدات الأصلية (OEM)، أرسل أبعاد الضفيرة، ومعلومات مصدر الحرارة، وصور التركيب، والرسومات، والمواصفات المطلوبة. تسمح هذه المعلومات بتقييم هيكل الغلاف وطريقة التركيب قبل أخذ العينات.
غلاف الحماية الحرارية لضفيرة الأسلاك هو حاجز حراري مرن يتم تركيبه حول أسلاك السيارات لتقليل التعرض للحرارة من المكونات القريبة مثل مشعبات العادم، والشواحن التوربينية، والمحولات الحفازة، وناقلات الحركة، وأنظمة EGR.
لا توجد مادة واحدة هي الأفضل لكل تطبيق. الألياف الزجاجية الملمعة بالألمنيوم مفيدة بشكل خاص لحجب الحرارة الإشعاعية، بينما يمكن اختيار الألياف الزجاجية الأخرى، والألياف الزجاجية المطلية بالسيليكون، والبازلت، والسيليكا، والهياكل متعددة الطبقات لمجموعات مختلفة من درجات الحرارة والمرونة والتعرض البيئي.
نعم. يمكن تركيب التصميمات الملتفة، والتي تعمل بخطاف وحلقة، وبإغلاق الكباسين، وذاتية الإغلاق حول العديد من الضفائر المكتملة دون الحاجة إلى تمرير موصلات كبيرة عبر غلاف أنبوبي.
يمكن لسطح الألمنيوم العاكس تقليل الحرارة الإشعاعية التي تصل إلى الضفيرة المحمية، خاصة عندما يواجه الغلاف مصدر الحرارة ويتم الحفاظ على مسافة مناسبة. التلامس المباشر مع سطح ساخن يخلق حالة مختلفة لنقل الحرارة وقد يتطلب عزلًا إضافيًا أو توجيهًا محسنًا.
يُستخدم SAE J2302 لتقييم الفعالية الحرارية لعزل الأغلفة والأنابيب والأشرطة ضد الحرارة الإشعاعية في ظل ظروف اختبار محددة. لا ينبغي الخلط بينه وبين تصنيف درجة حرارة المادة العام.
نعم. يمكن تخصيص القطر، والطول، وهيكل النسيج، والسطح العاكس، وطبقات العزل، ونظام التثبيت، والفتحات، والخياطة، والشكل العام وفقًا لضفيرة الأسلاك والتركيب.
تشمل المعلومات المفيدة أبعاد الضفيرة، والطول المحمي، وهندسة الموصلات والفروع، ونوع مصدر الحرارة ودرجة حرارته، والخلوص، ودرجة حرارة الضفيرة المطلوبة، وطريقة التركيب، والكمية المتوقعة، ومواصفات الشركة المصنعة للمعدات الأصلية (OEM) المعمول بها أو متطلبات التحقق.
لحماية ضفيرة أسلاك السيارات العاكسة، شاهد مجموعة BSTFLEX غلاف الحماية الحرارية الملمع بالألمنيوم أو أرسل رسمك ومتطلباتك الحرارية للحصول على توصية مخصصة.
