يجمع الهيكل عادةً بين قاعدة من نسيج الألياف الزجاجية وسطح خارجي عاكس من الألمنيوم. توفر طبقة الألياف الزجاجية المرونة والدعم الهيكلي، بينما يساعد السطح المُطلى بالألمنيوم في تقليل انتقال الحرارة الإشعاعية نحو الأسلاك المحمية.
بالنسبة لتطبيقات السيارات، يتطلب اختيار الغلاف الصحيح أكثر من مجرد اختيار تصنيف درجة الحرارة. يحتاج المهندسون أيضًا إلى مراعاة درجة حرارة مصدر الحرارة، والخلوص، وقطر الضفيرة، وحجم الموصل، وتسلسل التركيب، ومرونة الغلاف، والتعرض للتآكل، ودرجة الحرارة المطلوبة لتجميع الأسلاك المحمية.
تقوم شركة BSTFLEX بتصنيع أغلفة حماية حرارية مُطلى بالألمنيوم لضفائر أسلاك السيارات، والكابلات، والخراطيم، وخطوط السوائل بتصاميم قياسية ومخصصة.

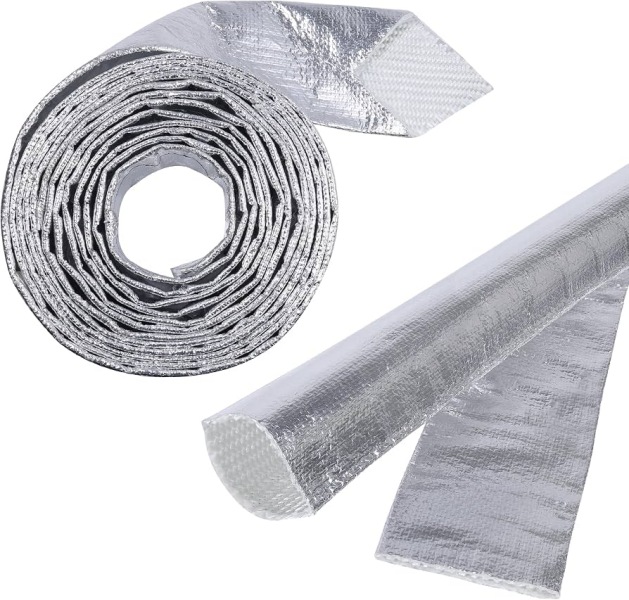

إن غلاف الألياف الزجاجية المُطلى بالألمنيوم هو غلاف حماية حراري مرن مصنوع من خلال دمج نسيج الألياف الزجاجية مع طبقة خارجية عاكسة قائمة على الألمنيوم.
صُمم الغلاف في المقام الأول لتقليل التعرض للحرارة الناتجة عن الطاقة الإشعاعية. يمكن لمكون العادم الساخن نقل حرارة كبيرة إلى الأسلاك القريبة حتى عندما لا تلمس الضفيرة السطح الساخن. يساعد السطح الخارجي العاكس في الحد من كمية الطاقة الإشعاعية التي يمتصها الغلاف، بينما توفر طبقة الألياف الزجاجية فصلاً حرارياً إضافياً ودعماً ميكانيكياً.
اعتماداً على الهيكل المطلوب، قد يستخدم السطح العاكس:
يمكن أن تكون قاعدة الألياف الزجاجية مجدولة، أو منسوجة، أو مخيطة، أو مدمجة في غلاف مركب متعدد الطبقات.
تُستخدم الألياف الزجاجية بشكل شائع في الحماية الحرارية للسيارات لأنها يمكن أن توفر هيكلاً نسيجياً مرناً مع تحمل درجات حرارة قد تؤدي إلى تلف العديد من المواد البوليمرية التقليدية.
في الغلاف المُطلى بالألمنيوم، تؤدي طبقة الألياف الزجاجية عدة وظائف:
لا ينبغي تقييم هيكل الألياف الزجاجية بشكل منفصل عن طبقة الألمنيوم. يعتمد أداء الغلاف النهائي على النظام الكامل، بما في ذلك السطح العاكس، وهيكل الألياف الزجاجية، وطريقة اللصق أو الربط، وهيكل الدرزات، والتركيب.
يُستخدم سطح خارجي من الألمنيوم لأن السطح المعدني العاكس النظيف يمكن أن يقلل من امتصاص الحرارة الإشعاعية.
هذا مفيد بشكل خاص عندما يتم وضع ضفيرة الأسلاك بالقرب من:
تختلف الحماية من الحرارة الإشعاعية عن العزل بالاتصال المباشر. إذا تم ضغط الغلاف مقابل مكون عادم ساخن، تصبح الحرارة التوصيلية أكثر أهمية. في هذه الحالة، قد لا يوفر السطح العاكس وحده حماية كافية.
تعد أسلاك السيارات حساسة بشكل خاص للتعرض الحراري الموضعي لأن الضفيرة تحتوي على مواد متعددة ذات حدود حرارية مختلفة.
قد تتضمن الضفيرة النموذجية ما يلي:
وبالتالي، قد يتم التحكم في الحد الأقصى المسموح به لدرجة حرارة الضفيرة الكاملة بواسطة أحد هذه المكونات بدلاً من الموصل الكهربائي نفسه.
يتم استخدام غلاف ضفيرة أسلاك ملمن بالألمنيوم لتقليل الحمل الحراري الذي يصل إلى هذه المواد مع السماح للضفيرة بالبقاء مرنة واتباع مسار المركبة المطلوب.
يمكن استخدام أغلفة الألياف الزجاجية الملمنة بالألمنيوم في العديد من مواقع الإدارة الحرارية في المركبات.
تشمل التطبيقات النموذجية ما يلي:
يمكن أيضًا استخدام نفس تقنية الغلاف العاكس حول الخراطيم وخطوط السوائل حيث تكون الحرارة الإشعاعية هي المشكلة الحرارية الأساسية.
يستخدم غلاف الألياف الزجاجية برقائق الألمنيوم بشكل عام ركيزة من الألياف الزجاجية مدمجة مع سطح عاكس قائم على الرقائق المعدنية.
يوفر هذا الهيكل مظهرًا معدنيًا لامعًا مع الحفاظ على مرونة الغلاف النسيجي تحته.
قد يستخدم المنتج النهائي:
يعتمد التصميم الصحيح على القطر المطلوب، والمرونة، وطريقة الإنتاج، وبيئة الاستخدام النهائي.
لا تستخدم كل الأكمام العاكسة نفس الطبقة المعدنية تماماً.
يستخدم هيكل رقائق الألومنيوم رقاقة معدنية رقيقة مرتبطة أو مصفحة بالنسيج الداعم. بينما يستخدم الفيلم المألمن فيلماً عاكساً مطلياً بالألومنيوم كجزء من الهيكل الخارجي.
عند مقارنة هذه الهياكل، يجب على المشترين مراعاة ما يلي:
يجب مطابقة المادة المختارة مع بيئة التشغيل الفعلية بدلاً من اختيارها بناءً على مظهر السطح العاكس فقط.
غالباً ما تكون المساحة محدودة في حجرات المحرك الحديثة. يمكن أن يتداخل الحاجز الحراري الضخم مع الدعامات، أو الموصلات، أو الخراطيم المجاورة، أو المكونات المتحركة.
بالنسبة لهذه التطبيقات، قد يفضل استخدام كم عاكس منخفض البروز نسبياً.
يمكن أن يكون الكم منخفض البروز مفيداً بشكل خاص في الحالات التالية:
ومع ذلك، فإن تقليل سماكة الكم يمكن أن يقلل أيضاً من قدرة العزل. لذا يحتاج التصميم إلى الموازنة بين مساحة التغليف والتخفيض الحراري المطلوب.
يمكن لطرق التصنيع المختلفة إنشاء مقاطع جانبية مختلفة للأكمام.
يوفر الكم الأنبوبي تغطية محيطية بدون فتحة طولية. وعادة ما يتم تركيبه قبل تركيب الموصلات الكبيرة.
يمكن تصنيع الكم المخيط من نسيج مألمن يتم تشكيله على هيئة أنبوب. يوفر هذا النهج مرونة في القطر، وتركيبة الطبقات، والهندسة المخصصة.
يمكن أيضاً وضع طبقة عاكسة حول قاعدة أنبوبية من الألياف الزجاجية. يمكن أن يوفر هذا مرونة ويسمح بدمج مواد عاكسة مختلفة مع الكم الداعم.

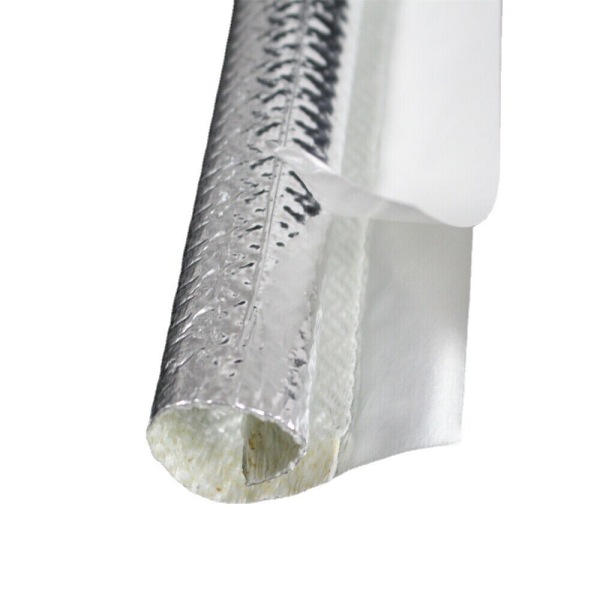

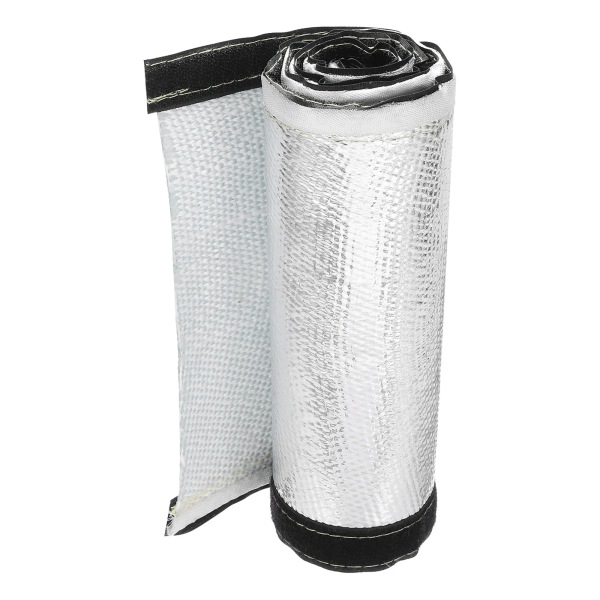

بالنسبة لضفائر الأسلاك المكتملة، يمكن للكم استخدام مثبتات الخطاف والحلقة، أو الكباسات، أو أي هيكل آخر قابل للفتح بحيث لا تحتاج الضفيرة إلى المرور عبر الكم.
للحصول على مقارنة مفصلة، انظر أكمام الحماية من الحرارة القابلة للانزلاق مقابل الأكمام الملفوفة لضفائر أسلاك السيارات.
يؤثر قطر الكم بشكل مباشر على التركيب والملاءمة النهائية.
يجب أن يكون الكم كبيراً بما يكفي ليتناسب مع الضفيرة المحمية دون ضغط مفرط، ولكن ليس كبيراً جداً بحيث يتحرك بعيداً عن الموقع المقصود.
عند اختيار القطر، يرجى توفير:
بالنسبة للكم القابل للانزلاق (slide-on sleeve)، يعد حجم الموصل مهماً بشكل خاص لأن الموصل قد يكون أكبر بكثير من حزمة الكابلات.
تحدث مشكلة شائعة في تحديد الحجم عندما يكون لضفيرة الأسلاك قطر حزمة صغير نسبياً ولكن موصلات أكبر بكثير.
على سبيل المثال، قد يناسب جسم الضفيرة كماً مدمجاً، ولكن الموصل الطرفي قد يكون كبيراً جداً بحيث لا يمكن تمريره من خلاله.
هناك العديد من الحلول الممكنة:
يعتمد الحل الصحيح على تسلسل التجميع والملاءمة النهائية المطلوبة.
لا توجد قيمة خلوص عالمية تنطبق على كل تركيبة من العادم والضفيرة.
يعتمد الأداء الحراري على:
بشكل عام، يجب التعامل مع مساحة الهواء المتاحة بين الكم العاكس والمكون الساخن كجزء من التصميم الحراري.
إذا كان التركيب يجبر الكم على التلامس المباشر مع مصدر الحرارة، فقد يكون من الضروري استخدام عزل حراري إضافي أو ترتيب درع مختلف.
قد يعمل مصدر الحرارة عند عدة مئات من الدرجات بينما يجب أن تظل ضفيرة الأسلاك المحمية أقل من درجة حرارة أقل بكثير.
لهذا السبب يجب أن تحدد المواصفات بشكل مثالي كلاً من:
يمثل الفرق بين هذه القيم تحدي الإدارة الحرارية الذي يجب أن يعالجه الكم الواقي.
تصنيف مادة الكم وحده لا يحدد درجة الحرارة الناتجة للضفيرة.
نادراً ما تسير ضفائر السيارات في خطوط مستقيمة تماماً. غالباً ما يجب أن يتبع الكم الانحناءات حول مكونات المحرك، وأغطية ناقل الحركة، وكتائف التثبيت.
عند تقييم المرونة، ضع في اعتبارك:
يجب أن يحافظ الغلاف على تغطية مفيدة حول الانحناء دون كشف أجزاء كبيرة من الألياف الزجاجية أو الضفيرة الأساسية.
الحماية الحرارية ليست المتطلب الوحيد في تركيبات السيارات.
قد تتحرك الضفيرة والغلاف مقابل:
يمكن للحركة المتكررة أن تتلف حواف النسيج سيئة التشطيب أو الطبقات العاكسة.
بالنسبة للتطبيقات التي تتضمن حركة ميكانيكية، يجب على المشترين تقييم:
قد تتعرض أغلفة ضفائر الأسلاك المثبتة حول المحركات وناقلات الحركة للزيوت، أو المياه، أو سائل التبريد، أو رذاذ الطريق، أو غيرها من سوائل السيارات.
لا تعتمد ملاءمة الغلاف النهائي على الألياف الزجاجية والألمنيوم فحسب، بل تعتمد أيضاً على:
بالنسبة لمشاريع الشركات المصنعة للمعدات الأصلية (OEM)، يجب تضمين مقاومة السوائل المطلوبة في المواصفات بدلاً من افتراض أن كل غلاف ملمن بالألمنيوم يتمتع بنفس المقاومة.
تعد أسلاك ناقل الحركة تطبيقاً مناسباً بشكل خاص لأغلفة الألياف الزجاجية العاكسة لأن الضفيرة قد يتم توجيهها بالقرب من أنابيب العادم أو مصادر الحرارة الموضعية الأخرى.
بالإضافة إلى الأداء الحراري، قد يتطلب غلاف ضفيرة ناقل الحركة ما يلي:
لمزيد من إرشادات التصميم التفصيلية، راجع غلاف الحماية الحرارية لضفيرة أسلاك النقل: التصميم والمتطلبات الحرارية.
قد يكون من الصعب بشكل خاص حماية كابلات المستشعرات لأن الأسلاك تحتاج غالبًا إلى الوصول إلى المكونات المثبتة مباشرة في نظام العادم أو بالقرب منه.
تشمل الأمثلة الشائعة ما يلي:
يمكن للغلاف المصنوع من الألياف الزجاجية الملمنة حماية قسم الكابل مع السماح بمرونة كافية للتوجيه حول الموصل ونقطة التثبيت.
بالنسبة لهذه التجميعات، يجب تضمين أبعاد الموصل وطول الكابل المحمي في طلب عرض الأسعار (RFQ).
المقاس الصحيح ليس ضيقًا بشكل مفرط ولا فضفاضًا بشكل مفرط بشكل عام.
الغلاف الضيق جدًا قد يؤدي إلى:
الغلاف الفضفاض جدًا قد يؤدي إلى:
بالنسبة لإنتاج المعدات الأصلية (OEM)، يجب مطابقة قطر الغلاف والتفاوت المسموح به مع النطاق البعدي الفعلي للضفيرة.
يعد طول القطع مهمًا بشكل خاص حيث يحمي الغلاف جزءًا محددًا فقط من ضفيرة الأسلاك.
إذا كان الغلاف قصيرًا جدًا، فقد يظل جزء من القسم المعرض للحرارة مكشوفًا. وإذا كان طويلًا جدًا، فقد يتداخل مع الموصلات أو المشابك أو ميزات التثبيت الأخرى.
يجب أن تحدد رسومات الإنتاج ما يلي:
قد تتطلب الأغلفة المقطوعة القائمة على الألياف الزجاجية معالجة للأطراف اعتمادًا على عملية التصنيع والتجميع.
تشمل طرق التشطيب الممكنة ما يلي:
تعتمد الطريقة الصحيحة على هيكل الغلاف، والمرونة المطلوبة، وبيئة الإنتاج.
يحل هذان الهيكلان مشكلات حرارية مختلفة.
يكون غلاف الألياف الزجاجية الملبس بالألومنيوم مفيدًا بشكل خاص عندما يكون انعكاس الحرارة الإشعاعية أمرًا مهمًا.
عادةً ما يتم اختيار غلاف الألياف الزجاجية المغطى بالسيليكون عندما يحتاج النسيج إلى طلاء إيلاستوميري وتركّز التطبيقات على المقاومة البيئية أو التعرض المباشر أو مجموعة أخرى من المتطلبات الميكانيكية.
لذلك ينبغي أن يستند الاختيار إلى آلية نقل الحرارة الفعلية وبيئة التشغيل بدلاً من التعامل مع المادتين على أنهما قابلتان للتبديل.
تُستخدم ألياف السيليكا عندما يلزم استخدام قاعدة نسيجية ذات درجة حرارة أعلى.
قد يكون غلاف الألياف الزجاجية الملبس بالألومنيوم أكثر ملاءمة للعديد من تطبيقات الحرارة الإشعاعية في السيارات حيث تكون المرونة، والمظهر المدمج، والحماية العاكسة من الأولويات.
يمكن النظر في استخدام هيكل السيليكا عندما تتجاوز البيئة الحرارية النطاق العملي للتصميمات القائمة على الألياف الزجاجية التقليدية.
ينبغي أن يحدد هيكل الغلاف الكامل وشروط الاختبار المطلوبة الاختيار النهائي.
يعمل الغلاف الأنبوبي التقليدي بشكل أفضل حول حزمة أسلاك أو كابلات متناسقة نسبيًا.
إذا كان التجميع يتضمن:
فقد يوفر الواقي النسيجي المشكّل ملاءمة أفضل.
تقوم BSTFLEX أيضًا بتصنيع واقيات حرارية للسيارات مصممة بمقاسات مخصصة من الألياف الزجاجية الملبسة بالألومنيوم لأشكال المكونات الهندسية التي لا يمكن تغطيتها بفاعلية بواسطة غلاف مستقيم تقليدي.
غالباً ما تطلب حماية ضفائر الأسلاك في السيارات أبعاداً وتفاصيل تصنيع خاصة بالعميل.
يمكن لـ BSTFLEX تطوير الأغلفة بناءً على:
يمكن أن تشمل الخيارات المخصصة:
| معلومات طلب عرض الأسعار (RFQ)معلومات | لماذا هذا مهم |
|---|---|
| القطر الخارجي للضفيرة | يحدد حجم الغلاف |
| الطول المحمي | يحدد الطول النهائي للمكون |
| أبعاد الموصل | يحدد ما إذا كان التثبيت بالانزلاق ممكناً |
| نوع مصدر الحرارة | يحدد البيئة الحرارية |
| درجة حرارة مصدر الحرارة | يحدد الشدة الحرارية |
| الخلوص الأدنى | مهم لأداء الحرارة الإشعاعية |
| درجة الحرارة القصوى للضفيرة | يحدد خفض درجة الحرارة المطلوب |
| طريقة التثبيت | يحدد الهيكل الأنبوبي أو القابل للإزالة |
| المتطلبات الميكانيكية | يحدد احتياجات التآكل والمرونة والتثبيت |
| التعرض للسوائل | يساعد في اختيار نظام المواد الكامل |
| الكمية السنوية | يؤثر على طريقة التصنيع والأدوات |
| الاختبار المطلوب | يحدد متطلبات التحقق |
تبدأ عملية الاختيار العملية بخمسة أسئلة:
بمجرد معرفة هذه الظروف، يمكن اختيار مادة الغلاف، وقطره، وهيكل جداره، وطريقة إغلاقه، وطوله بدقة أكبر.
تقوم BSTFLEX بتصنيع منتجات الحماية الحرارية العاكسة لضفائر أسلاك السيارات، والكابلات، والخراطيم، وخطوط السوائل. تشمل الهياكل المتاحة أغلفة الألياف الزجاجية الملمّنة الأنبوبية، والأغلفة العاكسة المخيطة، والأغلفة الملفوفة، وتصاميم الفيلكرو (hook-and-loop)، والأغلفة ذات الإغلاق بالكبس، والأغلفة ذاتية الإغلاق، ودروع الحرارة ذات الأشكال المخصصة.
للاطلاع على مجموعة الأغلفة العاكسة الكاملة، تفضل بزيارة غلاف الحماية الحرارية الملمّن فئة.
لاختيار أوسع للمواد والتصاميم، انظر أغلفة الحماية الحرارية لضفائر أسلاك السيارات: المواد والتصاميم والتطبيقات.
لمشروع مخصص، أرسل قطر الضفيرة، والطول المحمي، وأبعاد الموصل، ودرجة حرارة مصدر الحرارة، والخلوص، ودرجة الحرارة المطلوبة للضفيرة، والحجم السنوي، ومواصفات العميل المعمول بها. يمكن لـ BSTFLEX تقييم التطبيق والتوصية بهيكل غلاف مناسب للنماذج الأولية وتوريد الإنتاج.
غلاف الألياف الزجاجية الملمّن هو غلاف حماية حراري مرن يجمع بين قاعدة نسيجية من الألياف الزجاجية وسطح خارجي عاكس من الألومنيوم. يُستخدم عادةً لتقليل التعرض للحرارة الإشعاعية حول أسلاك السيارات والكابلات والخراطيم.
نعم. تُستخدم عادةً حيث يتم توجيه ضفائر الأسلاك بالقرب من مشعبات العادم، أو الشواحن التوربينية، أو المحولات الحفازة، أو ناقلات الحركة، أو غيرها من مصادر الحرارة الإشعاعية.
يمكن لكلا المصطلحين وصف الحماية الحرارية العاكسة القائمة على الألياف الزجاجية، ولكن الطبقة العاكسة الخارجية قد تستخدم هياكل مختلفة مثل رقائق الألومنيوم، أو الفيلم الملمّن، أو النسيج الملمّن. يجب مراجعة مواصفات المادة الكاملة بدلاً من الاعتماد فقط على اسم المنتج.
الغلاف الملمّن العاكس مفيد بشكل أساسي للحماية من الحرارة الإشعاعية. إذا لامس الغلاف سطحاً ساخناً جداً بشكل مباشر، تصبح الحرارة التوصيلية أكثر أهمية، وقد يلزم توفير عزل إضافي أو ترتيب وقائي مختلف.
قم بقياس القطر الخارجي العادي والأقصى لضفيرة الأسلاك، وخذ في الاعتبار حجم الموصل، ونقاط التفرع، وطريقة التركيب. يجب أن يتناسب الغلاف دون ضغط مفرط مع بقائه محكماً حول القسم المحمي.
نعم، إذا تم استخدام هيكل ملفوف، أو فيلكرو، أو إغلاق بالكبس، أو ذاتي الإغلاق. عادةً ما يحتاج الغلاف الأنبوبي التقليدي إلى التركيب قبل تثبيت الموصلات الكبيرة.
نعم. يمكن لـ BSTFLEX تصنيع أغلفة مقصوصة حسب الطول ومكونات مخصصة وفقاً للرسومات أو الأبعاد أو العينات.
نعم. يمكن للتصاميم متعددة الطبقات أن تجمع بين سطح خارجي عاكس وطبقات نسيجية أو عازلة إضافية حيث يلزم توفير فصل حراري أكبر.
أرسل قطر الضفيرة، والطول المحمي، وأبعاد الموصل، ودرجة حرارة مصدر الحرارة، والحد الأدنى للخلوص، والحد الأقصى المسموح به لدرجة حرارة الضفيرة، وطريقة التركيب، ومواصفات الاختبار المطلوبة، والكمية السنوية المقدرة.
