دليل حجم العازل الحراري لبطارية السيارة: كيفية القياس لغرض التغليف المخصص

يُعد رقم مجموعة البطارية نقطة بداية مفيدة، لكنه لا يصف كل ما يجب أن يحيط به الدرع الحراري. قد تحتوي البطارية المثبتة على مثبت عبر جوانبها، أو كابل يخرج من إحدى الزوايا، أو مساحة صغيرة جداً بين غلافها ومكون ساخن. قبل طلب غلاف الدرع الحراري لبطارية السيارة، قم بقياس كل من البطارية والمسار الذي ستسلكه المادة.

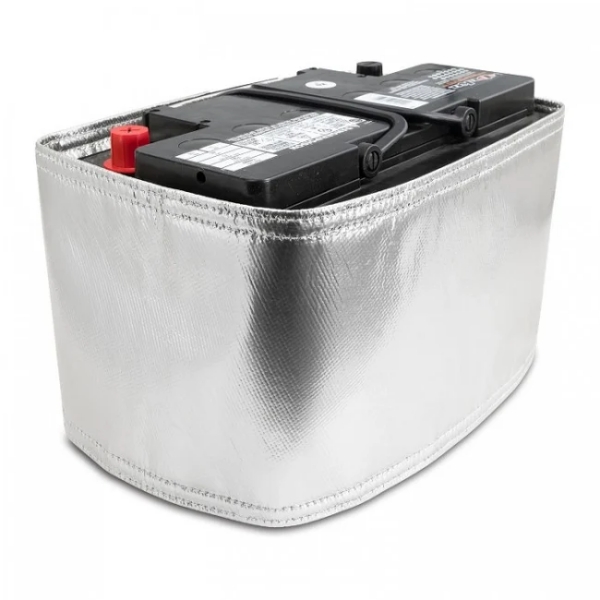

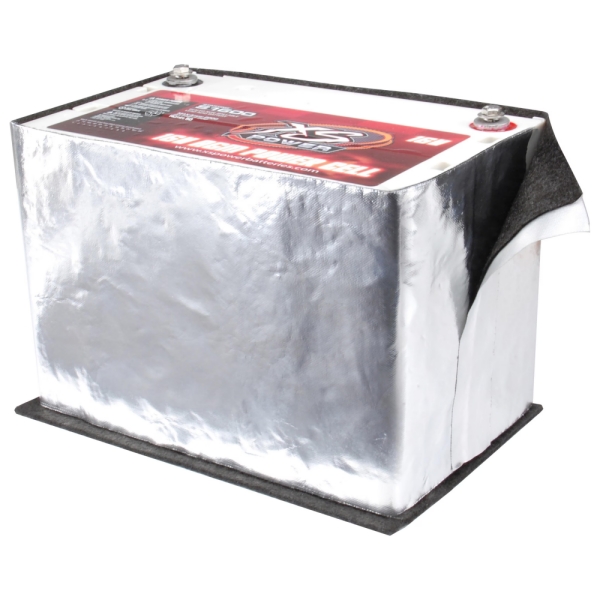

ينطبق هذا الدليل على الأغلفة المرنة حول غلاف بطارية السيارة التقليدية. وهو يساعدك على إعداد الأبعاد لـ حاجز حراري ماص للحمض لغلاف البطارية أو غلاف الدرع الحراري للبطارية LAVA. يجب التحقق من اختيار المادة النهائي والتغطية والتثبيت مقابل التركيب الفعلي.

أولاً، سجل البطارية والتخطيط المثبت

اكتب طراز البطارية وكيمياءها وحجم المجموعة إذا كان متاحاً. قم بقياس طول الغلاف الفعلي (L) والعرض (W) والارتفاع (H) بالملليمتر أو البوصة، وحدد بدقة ما يتضمنه كل بُعد. بالنسبة للغلاف الجانبي، قم بقياس ارتفاع الجدار الجانبي بشكل منفصل عن الارتفاع الإجمالي إلى قمة الأطراف. قد يكون الطرف أو المقبض خارج مسار الغلاف ومع ذلك يحد من المساحة المتاحة لتركيبه أو إزالته.

التقط صورة واحدة من الأعلى وأخرى من الجانب المواجه لمصدر الحرارة القريب. حدد الأطراف، وفتحات التهوية، والأغطية، والمستشعرات، والكابلات، وحافة الدرج، والمثبت، والدعامات، وأي غطاء موجود. قم بقياس أضيق فجوة للأجزاء المجاورة مع تأمين البطارية في وضعها الطبيعي. سجل مكان وجود المصدر الساخن وما إذا كان يواجه جانباً واحداً أو زاوية أو عدة جوانب.

قم بقياس مسار المادة، وليس فقط محيط البطارية

قرر الجوانب التي تحتاج إلى تغطية قبل تحديد طول القطع. الغلاف المخصص لوجه واحد مكشوف له مسار مختلف عن الغلاف الذي يحيط بالجوانب الأربعة. بالنسبة لغلاف مستطيل بسيط، 2 × (L + W) يقدر محيط الغلاف ذي الجوانب الأربعة. هذا مجرد بُعد أولي: اتبع مسار المادة المقصود بشريط مرن، بما في ذلك الزوايا الفعلية وأي جزء يجب أن يمر الغلاف حوله.

على سبيل المثال، غلاف يبلغ طوله 260 مم وعرضه 175 مم له محيط اسمي من أربعة جوانب يبلغ 870 مم. هذا الرقم هو قبل تداخل الدرز، والتثبيت، وتشطيب الحواف أو التغييرات الناتجة عن شكل الغلاف والأجهزة الموجودة. لا تستخدمه كطول قطع نهائي. حدد المكان الذي يجب أن توضع فيه الدرزة واطلب من المورد تأكيد السماح للإغلاق المختار وبنية المادة.

بالنسبة للدرع الجزئي، حدد الوجه أو الوجوه المغطاة على رسم تخطيطي وقم بقياس المسار من نقطة بدايته إلى نقطة نهايته. إذا تم تركيب الدرع بعيداً عن الغلاف، فقم بقياس ذلك المسار المثبت بدلاً من إضافة سماح فجوة هوائية مفترض إلى أبعاد البطارية.

ضبط ارتفاع الغلاف ونقاط الوصول

قم بالقياس من الحافة السفلية التي تريد حمايتها إلى الحافة العلوية التي يمكنك تغطيتها بأمان. اترك الأطراف، وفتحات التهوية المطلوبة، وأغطية الخدمة، والملصقات المطلوبة من قبل الشركة المصنعة أو نقاط الفحص في متناول اليد. أظهر مخارج الكابلات ونقاط تلامس المثبت على الرسم. إذا كان يجب حز المادة أو تشكيلها حول الأجهزة، فقم بتوفير موضع وحجم كل فتحة بدلاً من طلب مستطيل عام.

قائمة غلاف البطارية BSTFLEX توضح مقاس 8 بوصة × 40 بوصة للجزء 801000. تعامل مع ذلك كبُعد جزء مدرج، وليس ادعاءً بملاءمة عالمية. تأكد من اتجاه تلك الأبعاد، والتغطية المثبتة القابلة للاستخدام، وأي حجم مخصص مطلوب قبل الطلب. لا يمكن لحجم المادة المسطحة وحدها أن يثبت أن الغلاف سيتجاوز أطرافك ودرجك.

تحقق من الخلوص والاحتفاظ في السيارة

سجل أقرب مسافة من الدرع المقترح إلى العادم، أو المشعب، أو القناة الساخنة، أو أي مصدر حرارة آخر. تحقق أيضاً من الفجوة إلى الدرج، وهيكل السيارة، والأجزاء المتحركة أو المهتزة على طول المسار بأكمله. يجب أن يحافظ التركيب الذي يعتمد على مساحة هوائية على تلك المساحة بعد التثبيت وأثناء الخدمة؛ لا يوجد رقم خلوص واحد يناسب كل مادة وتخطيط.

اختر موقعاً للدرزة والتثبيت يمكن الوصول إليه للتركيب والفحص. تحقق من أن الغلاف لا يمكن أن ينزلق إلى طرف أو كابل أو حزام أو سطح ساخن، وأن المثبت لا يزال بإمكانه تأمين البطارية كما هو مقصود. اتبع تعليمات صانعي البطارية والسيارة للعزل الكهربائي، والتهوية، والوصول للخدمة. إذا كانت المقصورة ضيقة جداً بالنسبة لغلاف مستقر، فقم بمراجعة التخطيط أو فكر في بنية درع مختلفة.

أي غلاف يجب أن يحدده الرسم؟

تمثل صفحتا غلاف BSTFLEX متطلبات مادية وشرائية مختلفة. غلاف الحاجز الحراري الماص للحمض هو مسار الاستفسار ذو الصلة عندما يكون التعرض للإلكتروليت جزءاً من التطبيق. حدد السائل الفعلي وظروف التعرض، واطلب الأدلة اللازمة لأي متطلبات امتصاص أو مقاومة كيميائية. غلاف الدرع الحراري للبطارية LAVA هو المسار ذو الصلة عندما يتطلب المشروع بنية ألياف الصخور البركانية الخاصة به. بالنسبة لأي منهما، قدم التعرض الحراري المتوقع، والمساحة، وتفاصيل التثبيت حتى يمكن تقييم المادة المقترحة.

إذا كان رسمك يتطلب حاوية مشكلة بفتحات محددة بدلاً من طول الغلاف، فراجع حافظة الحماية الحرارية للبطارية. يجب أن يتبع الاختيار بين الغلاف والغطاء المجهز التغطية المطلوبة واحتياجات الوصول والتبريد للبطارية.

انسخ قائمة القياس هذه في طلب عرض الأسعار (RFQ) الخاص بك

• طراز البطارية، والكيمياء، وحجم المجموعة (إذا كان معروفاً)؛ طول وعرض وارتفاع الغلاف المثبت (L × W × H)، مع وحدات القياس.
• الأسطح المراد تغطيتها؛ مسار الغلاف المقاس؛ ارتفاع التغطية المستهدف؛ موقع الدرزة والتثبيت المفضل.
• صور علوية وجانبية مع تحديد الأطراف، وفتحات التهوية، والكابلات، والدرج، والمثبت، والفتحات المقترحة.
• الحد الأدنى للفجوات المثبتة لمصدر الحرارة والمكونات المحيطة؛ موقع مصدر الحرارة وظروف التشغيل.
• الاهتزاز، أو الرذاذ، أو التعرض للسوائل؛ المادة المطلوبة أو وثائق الاختبار.
• كمية النموذج الأولي أو الإنتاج، ومراجعة الرسم، وتاريخ التسليم المستهدف.

أسئلة شائعة حول المقاسات

هل حجم مجموعة البطارية كافٍ لطلب غطاء حماية من الحرارة؟

لا. يساعد حجم المجموعة في تحديد غلاف البطارية وترتيب الأطراف، ولكن يجب أن يناسب الغطاء أيضًا العلبة المثبتة، وأدوات التثبيت، والمسار المتاح. قدم قياسات فعلية وصوراً للتركيب للحصول على عرض سعر مخصص.

هل يجب أن أقيس البطارية على طاولة العمل أم وهي داخل المركبة؟

قم بقياس العلبة نفسها حيثما كان ذلك آمناً وعملياً، ثم قم بقياس الخلوصات بعد التثبيت مع تأمين البطارية بشكل صحيح. كلا المجموعتين من القياسات مهمتان: قياسات طاولة العمل تحدد العلبة، بينما تكشف قياسات المركبة عن العوائق والمسافات عن مصادر الحرارة.

هل يناسب الغطاء مقاس 40 بوصة أي بطارية يقل محيطها عن 40 بوصة؟

ليس بالضرورة. التداخل المطلوب، وهيكل الدرزة، والزوايا، وسمك المادة، وارتفاع التغطية، والأدوات يمكن أن تغير الملاءمة القابلة للاستخدام. تأكد من القص النهائي والأبعاد المثبتة مقابل رسم أو عينة.

هل أنت مستعد لتحديد مقاس الغطاء؟أرسل قياساتك ورسمك وصورك إلى BSTFLEX للحصول على عرض سعر. إذا كنت لا تزال تقرر أي هيكل ستستخدم، تصفحدليل واقي حرارة البطارية.
