في المحركات المزودة بشاحن توربيني، لا يُعد التحكم في حرارة العادم خيارًا، بل هو أمر بالغ الأهمية للأداء والمتانة والسلامة. ومن أكثر الحلول فعالية، والتي غالبًا ما يتم تجاهلها، هو... غطاء أنبوب التصريف صُممت غطاءات أنابيب العادم خصيصًا للبيئة الحرارية القاسية لأنابيب العادم التوربينية، حيث تعمل على تقليل الحرارة الإشعاعية بشكل كبير، وحماية المكونات المحيطة، وتثبيت درجات حرارة غاز العادم لتحسين كفاءة النظام.

توفر هذه الصفحة نظرة عامة كاملة تركز على الهندسة حول أغطية أنابيب العادم، بما في ذلك كيفية عملها، وسبب كونها ضرورية، وخيارات المواد، والتطبيقات، وإرشادات الاختيار لأنظمة عادم السيارات والأنظمة الصناعية.

ما هو غطاء أنبوب التصريف وكيف يعمل؟

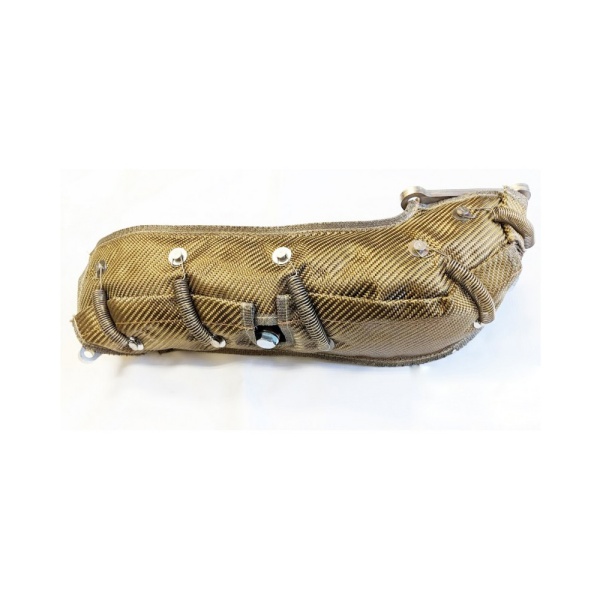

أ غطاء أنبوب التصريف هو غلاف عازل حراري عالي الحرارة مصمم ليُلف حول أنبوب العادم السفلي للشاحن التوربيني - وهو الجزء من نظام العادم الذي يقع مباشرة بعد الشاحن التوربيني. وتتعرض هذه المنطقة لبعض أعلى درجات الحرارة المستمرة في نظام العادم، والتي غالباً ما تتجاوز 600-900 درجة مئوية تحت الحمل.

تعمل البطانية عن طريق الجمع بين ألياف عازلة منخفضة التوصيل مع طبقات خارجية مقاومة لدرجات الحرارة العالية لتحقيق ثلاث وظائف أساسية:

1. يحتوي على حرارة مشعة يتم توليدها بواسطة غازات العادم الساخنة

2. تقليل انتقال الحرارة إلى المكونات المجاورة

3. الحفاظ على سرعة أعلى لغازات العادم داخل الأنبوب

بخلاف أغطية العادم التقليدية، فإن غطاء أنبوب العادم عبارة عن نظام عزل متعدد الطبقات مصمم لتحقيق المتانة على المدى الطويل، والتعرض لدورات حرارية متكررة، والبيئات القاسية الموجودة أسفل غطاء المحرك.

لماذا تحتاج المحركات المزودة بشاحن توربيني إلى غطاء لأنبوب العادم؟

الحمل الحراري الشديد عند أنبوب التصريف

يتعرض أنبوب العادم التوربيني لما يلي:

• درجات حرارة غازات العادم العالية المستمرة

• دورات حرارية سريعة أثناء التسارع والتباطؤ

• تدفق هواء محدود في حجرة المحرك

بدون عزل، تشع هذه الحرارة إلى الخارج، مما يؤدي إلى ارتفاع درجات الحرارة تحت غطاء المحرك وإجهاد المكونات المحيطة.

مشاكل شائعة بدون غطاء أنبوب التصريف

• التلف المبكر لأسلاك التوصيل وأجهزة الاستشعار

• تدهور الخراطيم المطاطية والوصلات البلاستيكية

• ارتفاع درجة حرارة الهواء الداخل

• يؤدي ارتفاع درجة الحرارة إلى تقليل كفاءة التوربو

• ارتفاع خطر الأعطال المرتبطة بالحرارة

تعالج غطاءات أنابيب التصريف المصممة هندسيًا بشكل صحيح هذه المشكلات مباشرة من مصدرها.

الفوائد الرئيسية لاستخدام غطاء أنبوب التصريف

1. انخفاض ملحوظ في الحرارة أسفل غطاء المحرك

من خلال الحد من فقدان الحرارة الإشعاعية من أنبوب العادم، يمكن لغطاء أنبوب العادم أن يخفض بشكل كبير درجات حرارة حجرة المحرك المحيطة، مما يحمي المكونات الحساسة.

2. تحسين كفاءة التوربو

يساعد احتواء الحرارة داخل تيار العادم على الحفاظ على طاقة غاز العادم، مما يدعم استجابة التوربو بشكل أسرع وخصائص تعزيز أكثر استقرارًا.

3. حماية المكونات المجاورة

تستفيد الأجزاء الحيوية مثل أنابيب الزيت، وأنابيب الفرامل، وأسلاك التوصيل، وعزل جدار الحماية من انخفاض التعرض الحراري.

4. تعزيز موثوقية النظام

يؤدي انخفاض درجات الحرارة الخارجية إلى تقليل الإجهاد الحراري، مما يطيل عمر خدمة كل من مكونات العادم والأنظمة المجاورة.

5. تركيب أنظف وأكثر تحكماً

بالمقارنة مع أغطية العادم الفضفاضة، توفر بطانية أنبوب العادم تغطية متسقة، وتثبيتًا آمنًا، ومظهرًا احترافيًا.

المواد المستخدمة في أغطية أنابيب التصريف ذات درجات الحرارة العالية

يعتمد أداء غطاء أنبوب التصريف بشكل كبير على تركيبته المادية. عادةً ما تستخدم الأغطية الصناعية تصميمًا متعدد الطبقات مُحسَّنًا لكل من العزل والمتانة.

طبقة العزل الداخلية

تشمل مواد العزل الشائعة ما يلي:

• حصيرة من الألياف الزجاجية للإبر لمقاومة الحرارة بتكلفة معقولة

• عزل عالي السيليكا للبيئات ذات درجات الحرارة القصوى

• ألياف البازلت أو السيراميك للتعرض المستمر للحرارة العالية

تتميز هذه المواد بانخفاض موصليتها الحرارية مع الحفاظ على استقرارها تحت تأثير الحرارة لفترات طويلة.

التعزيز والخياطة

تُستخدم خيوط الخياطة ذات درجة الحرارة العالية مثل أسلاك الفولاذ المقاوم للصدأ أو خيوط السيليكا أو خيوط الأراميد لمنع الانفصال والحفاظ على السلامة الهيكلية أثناء الاهتزاز والتغيرات الحرارية.

الطبقة الواقية الخارجية

صُمم السطح الخارجي ليتحمل الاحتكاك، والتعرض للزيوت، والرطوبة، والتآكل الميكانيكي. تشمل الخيارات الشائعة ما يلي:

• نسيج من الألياف الزجاجية المعالجة حرارياً

• نسيج السيليكا المعالج ضد التلف

• شبكة تقوية من الفولاذ المقاوم للصدأ لتحمل الظروف القاسية

تطبيقات أغطية أنابيب العادم في صناعة السيارات

تُستخدم أغطية أنابيب العادم على نطاق واسع في قطاعات السيارات عالية الأداء ومصنعي المعدات الأصلية، بما في ذلك:

سيارات الركاب المزودة بشاحن توربيني

• محركات البنزين والديزل التوربينية

• سيارات الأداء والسيارات المعدلة

• إدارة الحرارة في حجرات المحركات الصغيرة

رياضة السيارات والسباقات

• درجات حرارة العادم المرتفعة المستمرة

• متطلبات الاحتواء الحراري القصوى

• حماية المكونات المحيطة خفيفة الوزن

الشاحنات الثقيلة وشاحنات الديزل

• دورات تشغيل طويلة

• تدفق غاز العادم العالي

• تحسين الموثوقية تحت الحمل المستمر

التطبيقات الصناعية وغير المتعلقة بالسيارات

إلى جانب استخدامها في السيارات، يتم استخدام أغطية أنابيب العادم بشكل متزايد في أنظمة التوربو الصناعية:

• مولدات الديزل الصناعية

• ضواغط توربينية

• معدات توليد الطاقة

• أنظمة عادم التوربو البحرية

في هذه البيئات، يعمل العزل الحراري على تحسين استقرار التشغيل، وتعزيز السلامة، وتقليل مشاكل الصيانة المتعلقة بالحرارة.

غطاء أنبوب العادم مقابل غلاف العادم

بينما يهدف كلا الحلين إلى تقليل حرارة العادم، إلا أن أداءهما ومتانتهما يختلفان بشكل كبير.

أغطية أنابيب تصريف المياه نكون:

• أنظمة العزل متعددة الطبقات

• مصمم لأجزاء محددة من الأنابيب

• أكثر مقاومة للزيت والاهتزازات والتغيرات الحرارية

أغطية العادم نكون:

• أغطية نسيجية أحادية الطبقة

• يعتمد ذلك على أسلوب التركيب

• أكثر عرضة للتلف واحتباس الرطوبة

بالنسبة لأنابيب العادم التوربينية، حيث يكون تركيز الحرارة والموثوقية أمرين بالغ الأهمية، فإن غطاء أنبوب العادم المخصص هو الحل الأفضل بشكل عام.

كيفية اختيار غطاء أنبوب التصريف المناسب

يتطلب اختيار غطاء أنبوب التصريف الصحيح مراعاة العديد من العوامل الهندسية:

تصنيف درجة الحرارة

يجب تقييم التعرض المستمر ودرجات الحرارة القصوى. غالبًا ما تتطلب أنابيب العادم التوربينية عزلًا مصممًا لتحمل درجات الحرارة العالية المستمرة مع هامش أمان إضافي.

حجم البطانية وتغطيتها

يجب أن تغطي البطانية الجزء الأكثر سخونة من أنبوب التصريف بالكامل دون أن تتداخل مع الحواف أو أجهزة الاستشعار أو نقاط التثبيت.

توافق المواد

ضع في اعتبارك التعرض للزيت والماء وحطام الطريق والاهتزازات. يُنصح باستخدام طبقات خارجية معززة في البيئات القاسية.

بيئة التركيب

قد تتطلب حجرات المحرك الضيقة مواد عزل أرق وأكثر كفاءة لتحقيق التوازن بين الخلوص والأداء الحراري.

اعتبارات التركيب والصيانة

صُممت أغطية أنابيب التصريف عالية الجودة لتسهيل تركيبها باستخدام خطافات أو نوابض أو أنظمة تثبيت من الفولاذ المقاوم للصدأ. ويضمن التركيب الصحيح ما يلي:

• تغطية حرارية متسقة

• لا حركة أثناء العملية

• متانة طويلة الأمد

يوصى بإجراء فحص دوري، خاصة في رياضة السيارات أو التطبيقات ذات الاهتزازات العالية، لضمان بقاء الغطاء في مكانه بشكل آمن.

لماذا تختار أغطية أنابيب التصريف BSTFLEX؟

صُممت أغطية أنابيب العادم BSTFLEX خصيصًا لتطبيقات إدارة الحرارة الاحترافية في قطاعي السيارات والصناعة. تشمل المزايا الرئيسية ما يلي:

• مواد عازلة للحرارة العالية مختارة للبيئات القاسية

• خياطة وبنية معززة لمقاومة الاهتزازات

• تتوفر أحجام وتكوينات مخصصة لتلبية احتياجات مصنعي المعدات الأصلية وسوق ما بعد البيع

• التصنيع وفقًا لأنظمة الجودة ISO9001:2015 و IATF16949

• خبرة مثبتة في حلول الحماية الحرارية لأنظمة العادم والتوربينات

سواء كان ذلك لمركبات الأداء العالي، أو أنظمة الديزل الثقيلة، أو معدات التوربو الصناعية، فإن BSTFLEX توفر حلولاً موثوقة لأغطية أنابيب العادم مصممة خصيصًا لظروف التشغيل الواقعية.

أ غطاء أنبوب التصريف يُعد غطاء أنبوب العادم عنصرًا أساسيًا في استراتيجيات إدارة حرارة التوربو الحديثة. فمن خلال احتواء حرارة العادم عند مصدرها، يحمي المكونات المحيطة، ويُحسّن كفاءة التوربو، ويعزز موثوقية النظام ككل. بالنسبة لأي محرك توربيني يعمل في بيئات ذات درجات حرارة عالية أو مغلقة، فإن غطاء أنبوب العادم المصمم بشكل صحيح ليس مجرد إضافة، بل هو ضرورة حتمية.

إذا كنت تقوم بتقييم حلول الحماية الحرارية لأنابيب العادم التوربينية، فإن اختيار غطاء أنبوب العادم المصمم هندسيًا بشكل احترافي يعد أحد أكثر الخطوات فعالية التي يمكنك اتخاذها للتحكم في الحرارة وتحسين الأداء وإطالة عمر المكونات.
