حشوة العادم المتمددة: كيف تملأ ألواح الألياف الزجاجية التي تطلق الحرارة كاتم الصوت

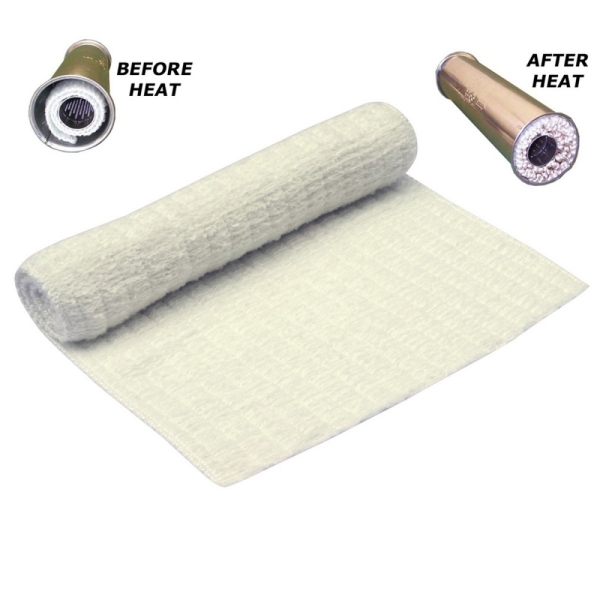

حشوة العادم القابلة للتمدديتم تركيبها في شكل مضغوط ومصممة لتحرير هيكل أليافها المضغوط عند تسخينها. في ألواح الألياف الزجاجية التي تتحرر بالحرارة، تعمل خياطة مؤقتة على تماسك خيوط الزجاج المنسوجة معاً أثناء المناولة والتركيب. عندما تفقد الخياطة وظيفتها في التقييد، يمكن لهيكل الألياف أن يتمدد في المساحة المخصصة له داخل كاتم الصوت.

الفرق المهم هو أن الحشوة تصبح أكثر ضخامة دون إنشاء المزيد من الألياف الزجاجية. لا يزال أداؤها يعتمد على درجة المادة، وكمية التعبئة، وهندسة الغرفة، والتوزيع النهائي. اللوح القابل للتمدد ليس بديلاً عن تحديد مقدار المادة الصوتية التي يحتاجها كاتم الصوت.

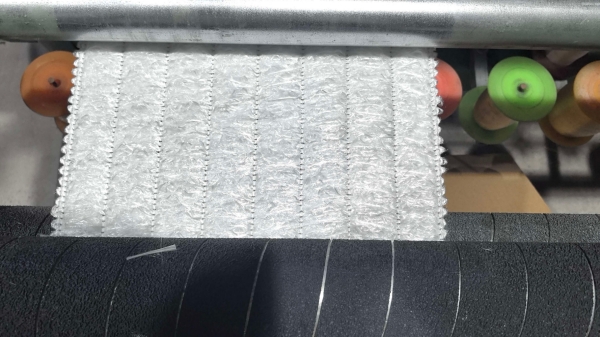

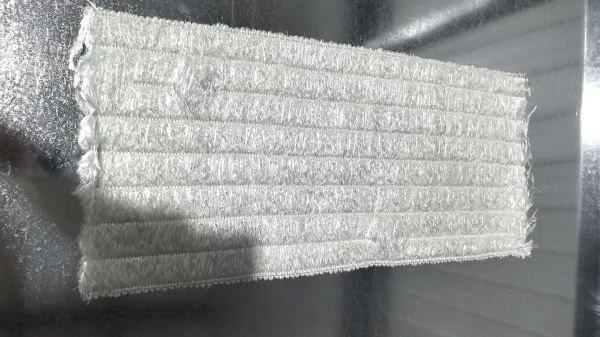

إن BSTFLEX لوح حشوة كاتم صوت العادميستخدم خيوط زجاجية مضغوطة ومنسوجة ذات خيوط مستمرة مع خياطة ذات درجة انصهار منخفضة. بالنسبة لمصنعي العادم الذين يقيمون هذا التصميم، فإن نقطة البداية هي العلاقة بين حالة التركيب المضغوطة وحالتها المتحررة أثناء الخدمة.

ما الذي يتمدد فعلياً داخل كاتم الصوت؟

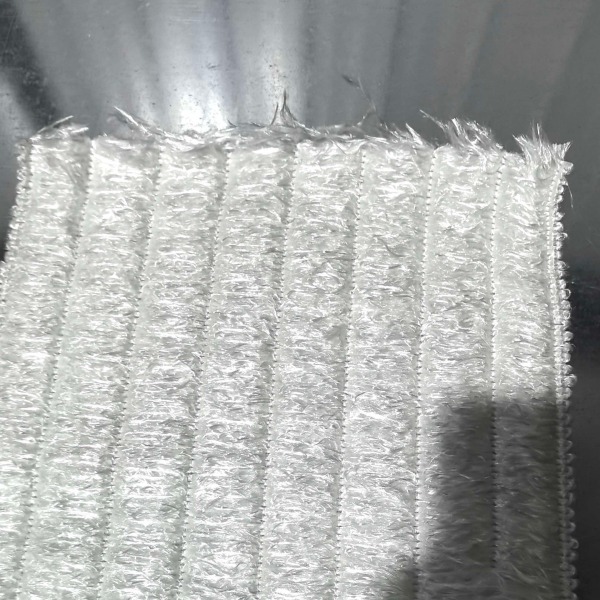

في هذا التصميم، يخلق النسيج ترتيباً ضخماً من خيوط الزجاج. يتم ضغط المادة في لوح يسهل التعامل معه، وتعمل الخياطة المؤقتة على تقييد هذا الهيكل. تعمل الحرارة على تحرير هذا القيد حتى تتمكن الخيوط من استعادة حجمها داخل المساحة المتاحة.

هذا ليس انصهاراً للزجاج في شكل أكبر، ولا هو تفاعل رغوي منتفخ. التغيير الكبير في الحجم يأتي من ترتيب الألياف. مصطلح حشوة كاتم الصوت ذاتية التمدديصف سلوك التحرر هذا؛ ولا يعني أن المادة تنمو إلى ما لا نهاية أو تنتج تلقائياً الكثافة الصحيحة المطلوبة للتركيب.

لا ينبغي توقع عودة اللوح المتحرر تلقائياً إلى حالته المخيطة الأصلية بعد التبريد. تعامل مع الشكل المضغوط كأداة مساعدة للتركيب، وليس كآلية قابلة للعكس تعيد ضبط نفسها خلال كل دورة محرك.

لماذا نبدأ بلوح حشوة كاتم صوت مضغوط؟

بالنسبة لخط التجميع، فإن الجاذبية عملية: يمكن وضع قطعة محددة من المادة قبل أن تصل الألياف إلى حجمها المتحرر. يمكن للمشتري تحديد مساحة القطع والوزن بدلاً من ترك الكمية بالكامل لتقدير العامل.

عند تقييم لوح حشوة كاتم صوت قابل للتمدد، قارن بين العمل المطلوب للتحضير والوضع وإغلاق التجميع. سجل ما إذا كان اللوح يتناسب مع فتحة الإدخال، وما إذا كان يعلق في الميزات الداخلية، وما إذا كان يبقى في الموضع المقصود قبل إغلاق الغلاف.

هذا لا يجعل حشوة الألواح أفضل عالمياً من الألياف السائبة أو عملية التعبئة المباشرة. إنها توفر مساراً مختلفاً لشحنة ألياف محكومة. تظل مواد حشوة كاتم الصوت وأشكال توريدهاذات صلة حيثما تناسب المعدات الحالية وتصميم كاتم الصوت المعتمد.

تعبئة الغرف البيضاوية، والبيضاوية الثلاثية، وذات القلب المزاح

الفجوة حول الأنبوب المثقب ليست موحدة دائماً. الأنبوب المزاح، أو الغلاف البيضاوي، أو القسم الطرفي المشكل يخلق مناطق ذات خلوص شعاعي مختلف. بالنسبة لهذه التصميمات، قم بتقييم تخطيط الحشوة المضغوطة والمساحة التي من المتوقع أن تتمدد فيها.

حشوة كاتم الصوت القابلة للتمدديمكن تقييمها حيثما يكون شكل البداية المضغوط مفيداً لملء تجويف غير منتظم. ومع ذلك، لا يمكن افتراض أن التحرر سيحرك الألياف عبر حاجز أو حول كل عائق. قسم كاتم الصوت متعدد الغرف إلى مناطق تعبئته الفعلية وحدد الكمية والموضع لكل منطقة.

تحقق من الجانب الضيق للقلب المزاح بالإضافة إلى التجويف الأوسع. لا يثبت وزن التعبئة الإجمالي المرضي أن كلتا المنطقتين تحتويان على المادة المطلوبة. افحص تجميعاً تجريبياً بعد دورة التسخين المتفق عليها للتحقق من التوزيع بدلاً من الاعتماد على المظهر الخارجي للغلاف المغلق.

التمدد لا يحدد كمية التعبئة

هناك قراران منفصلان: مقدار الألياف الذي يتطلبه التصميم، وكيفية إدخال تلك الألياف في الغرفة. يعالج التحرر بالحرارة القرار الثاني. ولا يحدد القرار الأول.

متوسط كثافة الألياف المثبتة = كتلة الألياف الزجاجية الجافة / الحجم الصافي المخصص لتلك الألياف.

إذا شغلت شحنة الألياف الثابتة حجماً أكبر بعد التحرر، فإن متوسط كثافتها الظاهرية ينخفض. هذه الحسابات الحسابية لا تخبرك ما إذا كانت الكثافة الناتجة مناسبة صوتياً. وبالمثل، يمكن للحجرة التي تبدو ممتلئة أن تحتوي على كمية قليلة جداً من الألياف بالنسبة للمواصفات المعتمدة لها.

استخدم كتلة حشو معتمدة موجودة أو حدد هدفاً من خلال اختبارات التطوير. لا تقلل من شحنة الألياف لمجرد أن المادة البديلة توصف بأنها ذاتية التمدد.

ترجمة وزن الألياف المعتمد إلى طول قص

عند معرفة كتلة الألياف الزجاجية للورقة لكل وحدة مساحة، يمكن حساب طول القص المطلوب:

طول القص بالأمتار = كتلة الألياف الزجاجية المطلوبة بالجرام / (عرض الورقة بالأمتار × الوزن المساحي للألياف الزجاجية بالجرام/م²).

للتوضيح فقط، افترض أن مشروعاً قد اعتمد بالفعل شحنة ألياف بوزن 240 جرام، وعرض ورقة 0.40 متر، ووزن مساحي للألياف الزجاجية يبلغ 600 جرام/م². طول القص المحسوب هو 240 / (0.40 × 600) = 1.00 متر. هذه قيم افتراضية تشرح الحساب، وليست مواصفات منتج BSTFLEX أو كثافة حشو موصى بها.

تأكد مما إذا كان الوزن المساحي المذكور يغطي الألياف الزجاجية وحدها أو الورقة الكاملة، بما في ذلك الخياطة المؤقتة وأي مكونات أخرى. استخدم نفس أساس الكتلة في الرسم والحساب وسجل الفحص. أعد فحص النتيجة عند تغيير الكمية المثبتة بسبب القص أو التشذيب أو التداخل.

عرض الورقة وطول اللف هما بعدان مختلفان

في ترتيب لف القلب الشائع، يتبع عرض الورقة الطول الفعال المعبأ لكاتم الصوت، بينما يتم أخذ طول القص حول القلب. يجب أن يحدد التصميم المعتمد هذا التوجه؛ وإلا فإن البعد المسمى ببساطة "الطول" يمكن أن يعني أشياء مختلفة للمورد والمجمع.

بالنسبة لـ حشوة كاتم صوت العادم المطلوبة بالمتر، اذكر العرض والوزن المساحي أيضاً. متر واحد من ورقتين مختلفتين لا يحتوي بالضرورة على نفس كتلة الألياف. كما أن محيطاً واحداً حول القلب لا يحدد الكمية المطلوبة للحجرة المحيطة.

حدد خلوصات الأطراف، وترتيب الطبقات، وأي مساحات مملوءة بشكل منفصل على الرسم. بالنسبة للتجميع غير المنتظم، يكون مخطط القص المحدد أكثر فائدة من التعليمات العامة باللف حتى الامتلاء.

افصل درجة حرارة التحرر عن درجة حرارة الخدمة

عند الحصول على حشوة عادم تتمدد بالحرارة، افصل سلوك الخياطة عن قدرة الألياف الزجاجية. الخيط ذو نقطة الانصهار المنخفضة يحرر الهيكل المضغوط؛ يجب أن تظل الألياف الزجاجية مناسبة لظروف الخدمة المقصودة.

درجة الحرارة المسجلة في تيار العادم، أو عند الحشوة الجانبية للقلب، أو على الغلاف الخارجي ليست نفس القياس. حدد الموقع عند طلب ورقة حشوة عادم ذات درجة حرارة عالية. ملصق درجة الحرارة القصوى وحده لا يحدد ظروف التحرر أو عمر الخدمة لكاتم الصوت الكامل.

يجب أن يحافظ التركيب على التحرر المقصود

حافظ على البناء المورد كما هو

اتبع تعليمات القص والمناولة المعتمدة. لا تقم بإزالة الخياطة المؤقتة أو تمديد الورقة مسبقاً ما لم تتطلب طريقة التجميع المحددة ذلك. اللهب المكشوف أو خطوة التسخين المسبق المرتجلة ليست بديلاً عن عملية التكييف الموصوفة.

استخدم القيود المحددة، وليس الضغط الإضافي

قم بتثبيت المادة بشكل كافٍ للتجميع باستخدام الطريقة المعتمدة. لا تضف أسلاكاً مشدودة بإحكام، أو مواد لاصقة دائمة، أو روابط إضافية دون مراجعة تأثيرها على وظيفة التحرير. قد تتعارض القيود الإضافية مع السبب وراء اختيار صفيحة تتحرر بالحرارة.

وعلى العكس من ذلك، فإن عبارة "لا تفرط في الضغط" لا تعني ترك الحشوة غير مثبتة أو التخمين بشأن كميتها. استخدم نمط القطع المتفق عليه، وكتلة الألياف، والتموضع الأولي.

اجعل حماية جانب القلب قرار تصميم منفصلاً

حيثما يحدد كاتم الصوت الحالي وجود بطانة معدنية أو شبكة تثبيت، احتفظ بها في التجميع ما لم تتم الموافقة على تصميم معدل. تخدم الخياطة المستجيبة للحرارة وطبقة التثبيت الدائمة أغراضاً مختلفة. إن اختيار صفيحة متمددة ليس، بحد ذاته، موافقة على إزالة المكونات الأخرى.

اتفق على إجراء التسخين الأولي

يحدث التحرير عندما تصل المادة ذات الصلة إلى ظروفها المحددة. لا تفترض أن عدداً ثابتاً من الدقائق في وضع الخمول سيهيئ كل كاتم صوت. اتبع تعليمات الشركة المصنعة للمادة والعادم، مع تجميع العادم بالكامل واستخراج غازات العادم أو تصريفها بأمان في موقع تشغيل مناسب.

هل حشوة العادم المتمددة هي نفسها حصيرة الألياف الزجاجية العادية؟

ليس بالضرورة.حشوة كاتم الصوت، وحصيرة حشو الألياف الزجاجية، وصفيحة حشو العادم تصف فئات واسعة من المواد أو أشكال التوريد. تلك الأسماء وحدها لا تؤكد وجود قيد يتحرر بالحرارة.

لإجراء مقارنة مباشرة، اطلب معرفة بنية الألياف، وطريقة الربط أو الخياطة، والسماكة الموردة، وحالة التثبيت المقصودة. قد يتم تصميم حصيرة تقليدية للحفاظ على هيكلها بدلاً من تحريره.

إن حشوة كاتم الصوت ذات الخيوط المستمرة الموصوفة هنا مخصصة للحشو الصوتي داخل كاتم صوت مناسب. لا ينبغي الخلط بينها وبين غلاف حراري خارجي للعادم أو الرغوة المتمددة المستخدمة في تطبيقات منع التسرب غير ذات الصلة.

ما الذي يجب أن تثبته تجربة عينة الشركة المصنعة للمعدات الأصلية (OEM)؟

ابدأ بمقارنة محكومة: حدد درجة الألياف، وكتلة الألياف المثبتة، وهندسة التجويف، وأي طبقات حشو أخرى. سجل الاختلافات بين الصفيحة المقترحة والبنية الحالية حتى لا يتم الخلط بين تغيير المادة وتغيير شكل التوريد.

قم بتقييم ملاءمة التجميع قبل التسخين، ثم افحص التوزيع والاحتفاظ بعد التحرير بعد إجراء التكييف ودورة التشغيل المتفق عليهما. استخدم نفس ظروف الاختبار الصوتي الموثقة عند مقارنة كاتمات الصوت. قم بتضمين قياسات فقدان الضغط حيثما يتطلب التحقق من التصميم ذلك.

يربط سجل الموافقة المفيد النتيجة المقبولة بمادة معينة، وتخطيط قطع، ووزن حشو، ومراجعة رسم. لا كلمة "متمددة" ولا صورة لغرفة كاملة تثبت تقليل الديسيبل، أو فترة الخدمة، أو امتثال العادم النهائي.

للتطوير القائم على الرسم أو العينة، راجع خدمة تصنيع حشوة كاتم الصوت OEM الخاصة بـ BSTFLEX. ميز بين طلب الاستبدال بالمثل وبين مشروع يغير الألياف، أو كمية الحشو، أو ترتيب الطبقات.

أسئلة حول حشوة العادم المتمددة

هل تتمدد كل صفيحة حشوة كاتم صوت من الألياف الزجاجية بالحرارة؟

لا. حدد بنية تتحرر بالحرارة بدلاً من افتراض أن جميع صفائح الألياف الزجاجية تتصرف بهذه الطريقة. اسأل عن كيفية تقييد الهيكل قبل التثبيت وما الذي يحرره.

إلى أي مدى تتمدد حشوة العادم ذاتية التمدد؟

المضاعف العالمي ليس مواصفة كافية. أي نسبة تمدد مذكورة تحتاج إلى ضغط أولي محدد، وظروف تسخين، وظروف قياس. التمدد الحر خارج الغلاف ليس هو نفسه التحرير داخل غرفة حشو محصورة.

هل يمكن قص حشوة العادم المتمددة لتناسب الحجم؟

استخدم طريقة القطع المعتمدة من المورد للبنية. حدد العرض، وطول القطع، وكتلة الألياف المطلوبة معاً، وتحقق مما إذا كان القطع يؤثر على الخياطة أو استقرار المناولة.

ما مدى إحكام لف حشوة كاتم الصوت المتمددة؟

استخدم الترتيب الأولي وكمية الحشو المحددة بدلاً من قاعدة "بأقصى قدر ممكن من الإحكام". حافظ على استقرار التثبيت دون إضافة قيود تمنع التحرير المقصود.

هل يمكن استخدام نفس الصفيحة في كاتمات الصوت ثنائية الأشواط ورباعية الأشواط؟

دورة المحرك وحدها لا تؤكد الملاءمة. تحقق من درجة الألياف، وهندسة الغرفة، وظروف التشغيل، وكمية الحشو، ومتطلبات كاتم الصوت الحالية لكل تطبيق.

حدد صفيحة لكاتم الصوت الخاص بك، وليس مجرد اسم منتج

للحصول على عرض سعر لحشوة عادم متمددة، قدم المقطع العرضي لكاتم الصوت، والقطر الخارجي للقلب، وأبعاد الغلاف الداخلي، وطول الحشو الفعال. قم بتضمين كتلة الألياف الجافة المعتمدة أو مواصفات الحشو الحالية، ودرجات حرارة التشغيل مع مواقع القياس، وكمية العينة، والطلب الإنتاجي المتوقع.

اذكر أيضاً ما إذا كنت تحتاج إلى مادة للقطع الداخلي أو مكون مقطوع محدد. حدد التغليف المفضل، ووضع ملصقات على الأجزاء، وفحوصات الأبعاد أو الوزن المطلوبة عند استلام البضائع. يمكن تمييز القيم غير المعروفة للتطوير بدلاً من استبدالها بافتراضات.

راجع صفيحة حشوة كاتم الصوت من الألياف الزجاجية التي تتحرر بالحرارة من BSTFLEX كمنتج أولي لاستفسارك. يجب الاتفاق على درجة المادة، وسلوك التحرير، والمواصفات النهائية للتجميع المقصود قبل الموافقة على الإنتاج.
