المادة الحرارية هي جزء واحد فقط من نظام الحماية من الحرارة لضفيرة أسلاك السيارات. يجب أن يكون الكم عمليًا أيضًا عند تركيبه حول الضفيرة الفعلية.
قد يكون الكم الأنبوبي البسيط مثاليًا عندما لا تزال الضفيرة قيد التجميع، ولكن قد يصبح تركيبه صعبًا أو مستحيلاً بعد تركيب الموصلات الكبيرة ونقاط التفرع والمشابك والأطراف. في تلك المواقف،كم الحماية من الحرارة الملتفأو الهيكل المزود بخطاف وحلقة، أو الإغلاق بالكبس، أو الكم ذاتي الإغلاق يمكن أن يوفر حلاً أكثر عملية.
لذلك، يعتمد الاختيار بين التصميمات القابلة للانزلاق والتصاميم الملتفة على تسلسل تجميع الضفيرة، وهندسة الموصل، ومتطلبات الخدمة، وحجم الإنتاج، والبيئة الحرارية.
تقوم شركة BSTFLEX بتصنيع العديد منأكمام الحماية من الحرارة المصنوعة من الألومنيوملضفائر أسلاك السيارات والخراطيم والكابلات وخطوط السوائل، بما في ذلك الهياكل الأنبوبية والقابلة للإزالة.

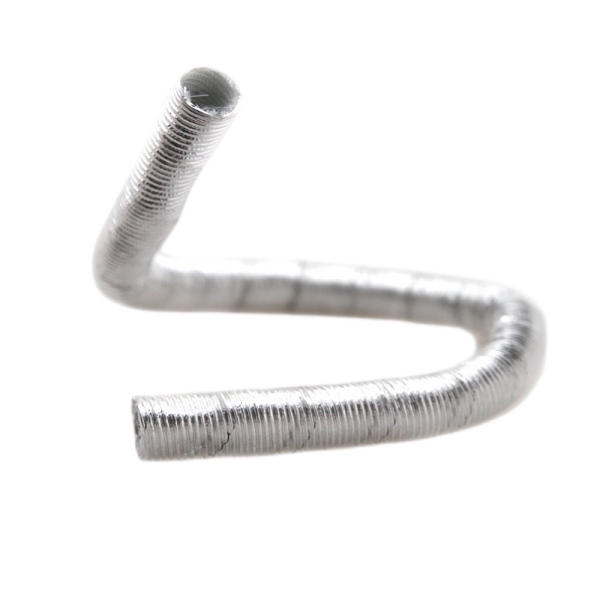

كم الحماية من الحرارة القابل للانزلاق هو كم أنبوبي مستمر يتم تركيبه عن طريق تمرير ضفيرة الأسلاك أو الكابل أو الخرطوم عبر الجزء الداخلي من الكم.
يعتبر هذا الهيكل عمومًا الخيار الأبسط عندما يمكن تركيب كم الحماية قبل تجميع الضفيرة بالكامل.
تشمل التصميمات النموذجية القابلة للانزلاق ما يلي:
توفر التصميمات القابلة للانزلاق عادةً تغطية مستمرة حول المكون المحمي دون وجود درزة مفتوحة أو نظام إغلاق خارجي.
عادةً ما يُفضل استخدام الكم القابل للانزلاق عندما يسمح تسلسل إنتاج الضفيرة بتركيبه قبل تركيب الموصلات الكبيرة أو الأطراف.
تشمل الظروف النموذجية ما يلي:
بالنسبة للإنتاج الضخم، يمكن للهيكل الأنبوبي أيضًا تبسيط قائمة المواد لأنه لا توجد شريط خطاف وحلقة إضافي، أو قفل كبس، أو إغلاق متداخل.

يحيط الكم الأنبوبي بالضفيرة بشكل مستمر. لا توجد درزة مفتوحة تحتاج إلى توجيهها بعيدًا عن مصدر الحرارة.
بدون مثبتات الخطاف والحلقة أو الحواف المتداخلة، غالبًا ما يمكن للكم القابل للانزلاق الحفاظ على مظهر نهائي مدمج نسبيًا.
يمكن أن يؤدي غياب نظام الإغلاق إلى تقليل عدد المكونات وميزات التجميع في الجزء النهائي.
عند التخطيط للحماية الحرارية في بداية تصميم الضفيرة، يمكن دمج الكم الأنبوبي في تسلسل التجميع العادي.
أكبر قيد هو التركيب.
إذا كان ضفيرة الأسلاك تحتوي بالفعل على موصلات، أو أطراف مصبوبة، أو مشابك تثبيت، أو نقاط تفرع كبيرة، فقد لا تمر هذه المكونات عبر الغلاف.
يمكن أن يكون الغلاف الأنبوبي غير مريح أيضاً عندما يقع القسم المحمي في منتصف ضفيرة موجودة ولا يمكن فصل الضفيرة.
في هذه الحالات، قد تؤدي زيادة قطر الغلاف بما يكفي للمرور فوق الموصلات إلى إنشاء ملاءمة فضفاضة بشكل مفرط حول حزمة الكابلات العادية.

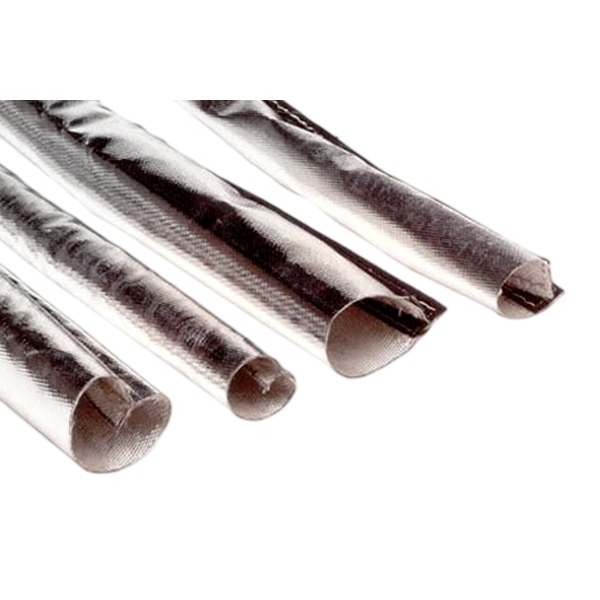

يتم تركيب الغلاف القابل للالتفاف عن طريق فتح الغلاف، ووضعه حول ضفيرة الأسلاك أو الخرطوم، ثم إغلاقه على طول الدرزة الطولية.
يسمح هذا بتركيب الدرع الحراري على مكون مجمع بالفعل دون الحاجة إلى تمرير الموصلات عبر أنبوب.
قد تستخدم الهياكل القابلة للالتفاف:
تعتبر هذه التصميمات مفيدة بشكل خاص لأعمال التعديل التحديثي، وضفائر الأسلاك المكتملة، وتجميعات المركبات التي تتطلب وصولاً للصيانة في المستقبل.
يجب التفكير في التصميم القابل للالتفاف عندما:
بالنسبة لهذه التطبيقات، يمكن للغلاف القابل للإزالة أن يبسط التركيب بشكل كبير مقارنة بتفكيك النظام الكهربائي.

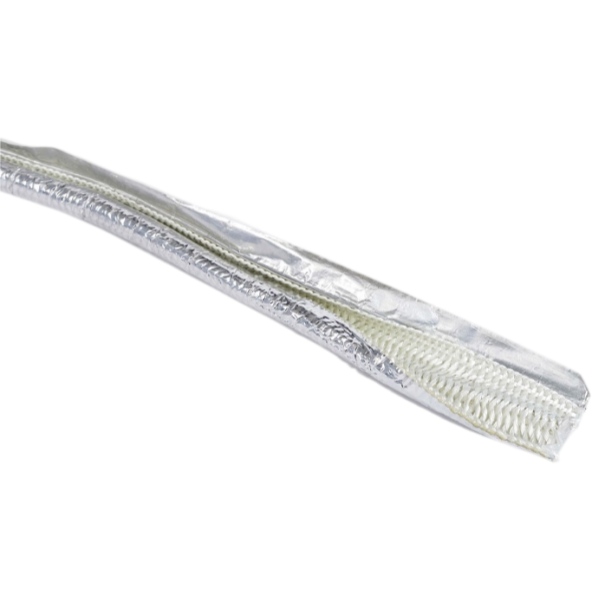

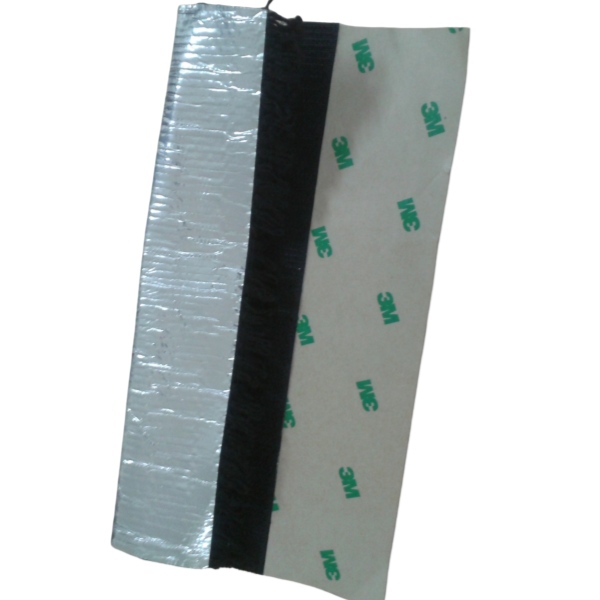

يعتبر الغلاف ذو الخطاف والحلقة أحد أكثر تصميمات الحماية الحرارية القابلة للإزالة شيوعاً.
يفتح الغلاف على طوله، ويلتف حول ضفيرة الأسلاك، ويتم تأمينه بواسطة إغلاق بخطاف وحلقة يتحمل درجات الحرارة العالية.
هذا النوع من الهياكل مفيد حيث:
تقدم BSTFLEXغلاف الحماية من الحرارة المألمن (المغطى بالألمنيوم) مع إغلاق بخطاف وحلقةلتطبيقات الأسلاك والكابلات والخراطيم المعرضة للحرارة الإشعاعية.
توفر مشابك الكبس إغلاقاً ميكانيكياً محدداً يمكن أن يكون مفيداً في تركيبات المعدات الأصلية (OEM) القابلة للتكرار.
مقارنة بدرزة الخطاف والحلقة، تنشئ مشابك الكبس نقاط إغلاق ثابتة على طول الغلاف.
يمكن أن يكون هذا النوع من التصميم مناسباً عندما:
يجب مطابقة تباعد وعدد مشابك الكبس مع طول الغلاف وقطره واستقرار التماس المطلوب.

يستخدم الغلاف ذاتي الإغلاق حواف متداخلة أو هيكلاً مُشكلاً مسبقاً يغلق بشكل طبيعي حول مجموعة الأسلاك بعد التركيب.
يقوم القائم بالتركيب بفتح الغلاف، ووضع حزمة الكابلات بالداخل، والسماح للغلاف بالعودة حول المكون.
يمكن أن يقلل هذا من خطوات التركيب لأنه لا توجد حاجة لتثبيت شريط فيلكرو منفصل أو مشابك فردية.
يمكن أن يكون التصميم ذاتي الإغلاق مناسباً لـ:
| عامل التصميم | غلاف منزلق | غلاف ملتف |
|---|---|---|
| توقيت التركيب | الأفضل قبل تركيب الموصلات | يمكن تركيبه بعد تجميع مجموعة الأسلاك |
| الموصلات الكبيرة | قد تمنع التركيب | عادة لا تمثل مشكلة |
| استخدام التعديل اللاحق | محدود | مناسب جداً |
| تغطية مستمرة | نعم | يتضمن إغلاقاً طولياً |
| القطر الخارجي | عادة ما يكون أكثر إحكاماً | قد يكون أكبر عند الإغلاق |
| الوصول للصيانة | عادةما يتطلب إزالة الغلاف من الطرف | غالباً ما يمكن فتحه موضعياً |
| سرعة التجميع | سريع إذا تم دمجه في إنتاج مجموعة الأسلاك | سريع للمجموعات المكتملة |
| مكونات الإغلاق | عادة لا يوجد | شريط لاصق (فيلكرو)، كباسات، أو هيكل ذاتي الإغلاق |
| هندسة ضفيرة معقدة | أكثر صعوبة | أكثر قابلية للتكيف |
نعم، يمكن لتصميم الإغلاق أن يؤثر على نظام الحماية الحرارية العام.
يوفر الغلاف الأنبوبي تغطية محيطية غير منقطعة، بينما يتضمن الهيكل الملتف درزاً طولياً. لذلك يجب مراعاة موضع الدرز بالنسبة لمصدر الحرارة.
حيثما أمكن، يجب ألا يتسبب الإغلاق في إنشاء فتحة غير ضرورية تواجه مصدر الحرارة الإشعاعية مباشرة.
يمكن أن يؤثر عرض التداخل، وثبات الإغلاق، وملاءمة الغلاف على مدى بقاء الطبقة الواقية في موضعها حول الضفيرة.
بالنسبة للغلاف العاكس الملمن (المغطى بالألمنيوم)، يجب أن يظل السطح العاكس مكشوفاً باتجاه مصدر الحرارة الإشعاعية الخارجي.
يجب أن يتجنب التركيب ما يلي:
يمكن أن يكون موضع التركيب الصحيح بنفس أهمية مواصفات المادة.
تعمل الحماية الحرارية العاكسة بشكل مختلف عن العزل السميك.
السطح الملمن مفيد بشكل خاص لتقليل الحرارة الإشعاعية. حيثما يسمح التركيب، فإن الحفاظ على مسافة فاصلة بين مصدر الحرارة والغلاف والضفيرة المحمية يمكن أن يحسن الترتيب الحراري العام.
إذا تم ضغط الغلاف مباشرة على مكون ساخن جداً، تصبح الحرارة التوصيلية أكثر أهمية وقد يتطلب التطبيق نظام عزل مختلف أو إضافي.
تحتاج كل من الأغلفة المنزلقة والأغلفة الملتفة إلى سماح أبعاد مناسب.
يجب أن تأخذ المواصفات في الاعتبار:
الغلاف الضيق جداً يمكن أن يقيد حركة الضفيرة ويجعل التجميع صعباً.
الغلاف الفضفاض جداً يمكن أن يتحرك، أو يتداخل مع المكونات المجاورة، أو يعرض جزءاً من الأسلاك للحرارة.
تعد هندسة الموصل إحدى أسرع الطرق لتحديد ما إذا كان الهيكل المنزلق عملياً.
على سبيل المثال، قد يكون للضفيرة قطر حزمة طبيعي يبلغ 18 مم ولكن جسم الموصل يبلغ عرضه 45 مم. لا يمكن للغلاف الأنبوبي المصمم ليناسب ضفيرة بقطر 18 مم أن يمر فوق الموصل، بينما قد يكون الغلاف المصمم للموصل كبيراً جداً دون داعٍ على طول بقية الضفيرة.
في هذه الحالة، يوفر الهيكل الملتف عادةً ملاءمة أكثر تحكماً.
غالباً ما تنقسم ضفائر الأسلاك إلى فرعين أو أكثر.
يمكن للغلاف الأنبوبي القياسي حماية الجذع الرئيسي، ولكن نقطة التفرع قد تتطلب:
بالنسبة للهندسة ثلاثية الأبعاد المعقدة، قد لا يكون الغلاف التقليدي هو الحل الأكثر كفاءة.
يمكن لـ BSTFLEX أيضاً تصنيع دروع حرارية للسيارات مصنوعة من الألياف الزجاجية الملمّعة ذات شكل مخصص للهندسات غير المنتظمة للضفائر والمكونات.
ليس الغلاف الأفضل لاختبار النماذج الأولية هو دائماً التصميم الأفضل لخط تجميع السيارات.
بالنسبة لبرامج الإنتاج، يجب على المهندسين أيضاً تقييم:
قد يقلل هيكل الغلاف الأكثر تعقيداً قليلاً من إجمالي وقت التجميع إذا كان يسمح بالتركيب بعد اكتمال الضفيرة.
تمثل الحماية الحرارية للتعديل التحديثي مشكلة مختلفة عن إنتاج ضفائر المعدات الأصلية (OEM).
تكون المركبة مجمعة بالفعل وقد يكون من الصعب فصل الضفيرة المحمية دون إزالة مكونات متعددة.
لهذا السبب، تفضل تطبيقات التعديل التحديثي عادةً:
إن القدرة على تركيب الغلاف الحراري دون فصل الأسلاك أو الكابلات أو الخراطيم يمكن أن تقلل بشكل كبير من عمالة الخدمة.
| التطبيق | نقطة البدايةالموصى بها |
|---|---|
| ضفيرة أسلاك جديدة قبل تركيب الموصل | غلاف حراري أنبوبي قابل للانزلاق |
| ضفيرة منتهية بموصلات كبيرة | غلاف ملتف |
| ضفيرة تتطلب فحصاً متكرراً | غلاف بخطاف وحلقة |
| تجميع OEM يتطلب إغلاقاً ميكانيكياً محدداً | غلاف بإغلاق كبسي |
| تركيب سريع حول حزم الكابلات | غلاف ذاتي الإغلاق |
| هندسة غير منتظمة للتفرعات أو الموصلات | درع حراري مخصص الشكل |
| حرارة إشعاعية عالية بالقرب من العادم | هيكل عاكس ملمع بالألمنيوم |
تعد ضفائر أسلاك ناقل الحركة مثالاً جيداً على أهمية تصميم التركيب.
إذا تم تركيب الغلاف الواقي أثناء إنتاج الضفيرة قبل تركيب جميع الموصلات، فقد يكون الهيكل الأنبوبي عملياً.
إذا تمت إضافة الحماية الحرارية بعد اكتمال الضفيرة، فقد تتطلب هندسة الموصل غلافاً قابلاً للإزالة.
لمزيد من الاعتبارات الهندسية التفصيلية، انظرغلاف الحماية الحرارية لضفيرة أسلاك ناقل الحركة: التصميم والمتطلبات الحرارية.
هيكل التركيب لا يغني عن الاختيار الصحيح للمواد.
يمكن تصنيع كل من الغلاف القابل للانزلاق والغلاف الملتف من مواد حرارية مختلفة.
اعتماداً على التطبيق، يمكن أن تشمل الخيارات:
بالنسبة للتطبيقات التي تهيمن عليها حرارة العادم الإشعاعية، تكون الهياكل الملمعة بالألمنيوم مفيدة بشكل خاص لأن السطح الخارجي العاكس يساعد في تقليل الطاقة الإشعاعية التي تصل إلى الضفيرة.
عند طلب غلاف مخصص قابل للإزالة، يرجى تقديم:
تعد صور الضفيرة المثبتة مفيدة بشكل خاص لتطبيقات التعديل التحديثي لأنها توضح الخلوص المتاح والعوائق المحيطة بالمكون.
تقوم BSTFLEX بتصنيع مكونات الحماية الحرارية القابلة للانزلاق، والمخيطة، والملتفة، وذات الخطاف والحلقة، وذات الإغلاق بالكبس، وذاتية الإغلاق لضفائر أسلاك السيارات، والكابلات، والخراطيم، وخطوط السوائل.
تتراوح التطبيقات من توريد الأكمام العاكسة القياسية إلى مكونات OEM المخصصة التي تم تطويرها حول أبعاد ضفيرة محددة، والموصلات، والتفرعات، ومتطلبات التثبيت.
للحصول على نظرة عامة أوسع حول مواد وتصاميم الحماية الحرارية لضفائر السيارات، انظر أكمام الحماية من الحرارة لضفائر أسلاك السيارات: المواد والتصاميم والتطبيقات.
للحصول على خيارات الأكمام العاكسة، شاهد فئة كم الحماية من الحرارة الملمن.
الكم القابل للانزلاق هو أنبوب متصل يجب أن يمر فوق ضفيرة الأسلاك أو الكابل. أما الكم الملتف فيفتح على طوله ويمكن تركيبه حول مكون مجمع بالفعل.
عادة ما يكون الكم الملتف، أو ذو الخطاف والحلقة، أو ذو الإغلاق بالكبس، أو ذاتي الإغلاق أكثر عملية عندما تكون الموصلات مثبتة بالفعل ولا يمكن فصل الضفيرة.
يوفر الكم الأنبوبي تغطية مستمرة بدون إغلاق طولي، ولكن الأداء الحراري الفعلي يعتمد على المادة، وبنية الكم، والملاءمة، وفجوة الهواء، ودرجة حرارة مصدر الحرارة، والتركيب. لا ينبغي اختيار نوع الكم بناءً على طريقة الإغلاق وحدها.
نعم. التصاميم الملتفة مفيدة بشكل خاص حيث تحتاج الأسلاك أو الخراطيم أو الكابلات إلى حماية حرارية دون فصل التجميعة الموجودة.
يُستخدم عادةً لضفائر الأسلاك والكابلات والخراطيم المكتملة التي تتطلب حماية حرارية قابلة للإزالة أو التعديل التحديثي. يمكن فتح الكم ولفه حول المكون وإغلاقه على طوله.
يفتح الكم ذاتي الإغلاق لاستيعاب حزمة الأسلاك ثم يغلق حولها من خلال هيكل متداخل أو مشكل مسبقاً. يمكن أن يوفر تركيباً أسرع بدون إغلاق منفصل بخطاف وحلقة.
نعم. يمكن إنتاج قطر الكم، والعرض المسطح، وطول القطع، وبنية المادة، ونظام الإغلاق، وطبقات العزل، والأبعاد الأخرى وفقاً لمواصفات المكون والعميل.
حيثما تكون الحرارة المشعة من مشعب العادم هي المشكلة الرئيسية، غالباً ما يكون البناء العاكس الملمن نقطة بداية مناسبة. يجب أن يأخذ الاختيار النهائي في الاعتبار درجة حرارة مصدر الحرارة، والخلوص، ودرجة حرارة الضفيرة المطلوبة، وما إذا كان يمكن حدوث تلامس مباشر.
