تم تصميم غلاف العادم المصنوع من السيليكا لأنظمة العادم التي تعمل خارج نطاق درجة الحرارة العملي للعديد من الأغلفة التقليدية المصنوعة من الألياف الزجاجية والبازلت.
يُستخدم بشكل شائع حول مشعبات التوربو، والرؤوس، وأنابيب التصريف، وعوادم السباقات عالية الأداء، وأنظمة معالجة العادم اللاحقة للديزل، وخطوط العادم الصناعية حيث يكون التعرض المستمر للحرارة هو التحدي التصميمي الأساسي.
تقوم شركة BSTFLEX بتصنيع غلاف حراري عالي الحرارة لرؤوس العادم من نوع Infernoمن خيوط السيليكا غير المتبلورة المنسوجة للبيئات الحرارية القاسية.
بالنسبة للمشترين، السؤال الرئيسي ليس ببساطة ما إذا كان غلاف العادم يحمل ملصق "درجة حرارة عالية". يجب مراعاة تكوين الألياف الفعلي، ودرجة حرارة الخدمة المستمرة، والقدرة القصوى على المدى القصير، والعرض، والسماكة، وبيئة التركيب.

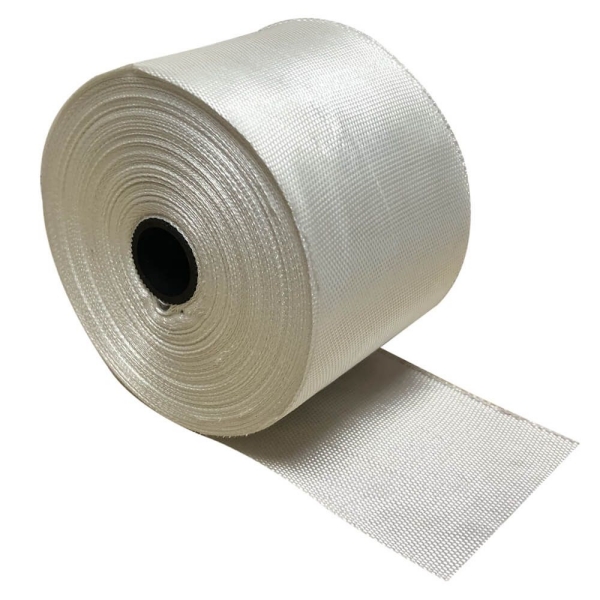

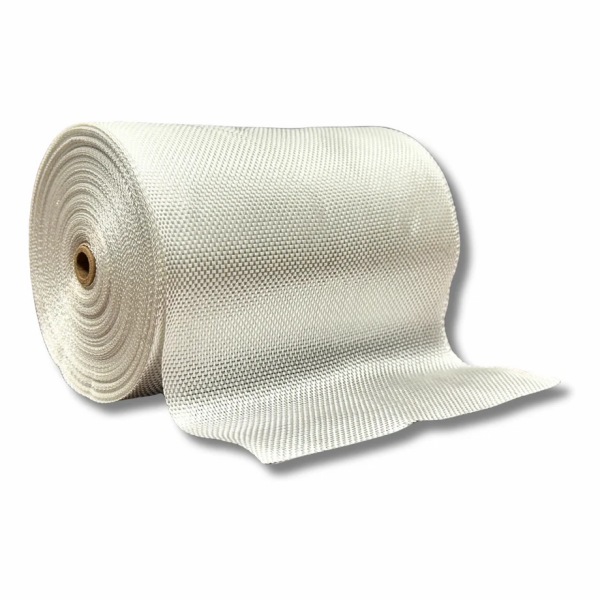

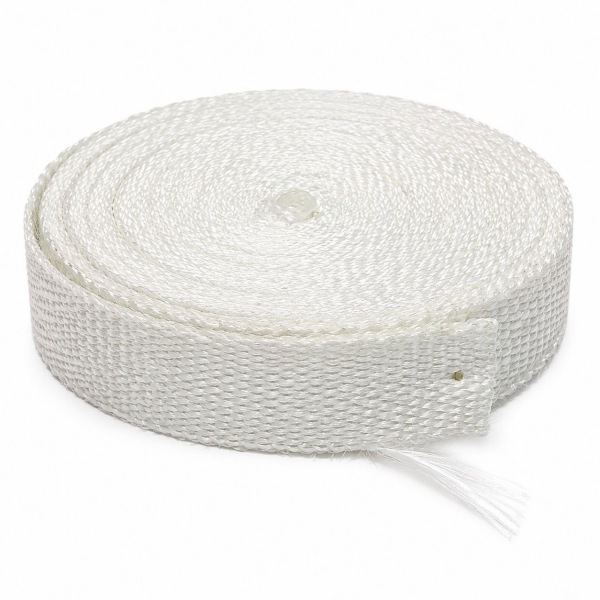

غلاف العادم المصنوع من السيليكا هو شريط عزل منسوج عالي الحرارة مصنوع من ألياف غنية بالسيليكا.
مقارنة بالألياف الزجاجية القياسية E-glass، تحتوي ألياف السيليكا العالية على نسبة أعلى بكثير من السيليكا وهي مخصصة للتعرض الحراري الأكثر قسوة.
يتم نسج المادة في شريط مرن بحيث يمكن وضعه مباشرة حول:
رؤوس العادم؛
المشعبات؛
أنابيب التصريف؛
أنابيب التوربو؛
أنظمة عادم الديزل؛
أنابيب العادم الصناعية.
تشمل مصطلحات البحث الشائعة لهذا المنتج ما يلي:
غلاف عادم السيليكا؛
غلاف حراري لعادم السيليكا؛
غلاف رأس السيليكا؛
غلاف عادم عالي السيليكا؛
غلاف عادم عالي الحرارة؛
غلاف أنبوب عادم السيليكا؛
غلاف عادم 2000F.
الغرض هو الاحتواء الحراري: تقليل انتقال الحرارة من سطح العادم إلى المعدات المحيطة، أو الأسلاك، أو الخراطيم، أو هياكل الجسم، أو مناطق المشغل.
تصبح السيليكا ذات صلة عندما تكون درجة الحرارة هي عامل الاختيار المهيمن.
تظل الألياف الزجاجية التقليدية مناسبة للعديد من أنظمة العادم العامة، بينما غالبًا ما يتم اختيار غلاف البازلت أو نمط التيتانيوم لتطبيقات الأداء.
تتفوق السيليكا على هذه المواد عندما يعمل النظام في ظل ظروف حرارية أكثر قسوة.
تشمل الأسباب النموذجية لاختيار السيليكا ما يلي:
درجة حرارة عادم عالية مستمرة؛
دورات حرارة قصوى متكررة؛
محركات توربينية أو محركات ذات حث قسري؛
محركات سباقات عالية الأداء؛
أحداث تجديد الديزل؛
التركيبات المدمجة ذات المكونات الحساسة القريبة؛
المعدات الثقيلة التي تعمل لفترات طويلة تحت الحمل.
يتم وضع منتجات أغلفة السيليكا التنافسية الحالية بشكل شائع عند حوالي 2000 درجة فهرنهايت للخدمة المستمرة، مع إدراج بعض المنتجات لحدود متقطعة أعلى. على سبيل المثال، تحدد Heatshield Products درجة 2000 درجة فهرنهايت مستمرة و3000 درجة فهرنهايت متقطعة لغلاف Inferno المصنوع من السيليكا، بينما تدرج Thermo-Tec حد استخدام 2000 درجة فهرنهايت لغلافها القائم على السيليكا.
تلك القيم هي مواصفات المنافسين، وليست حدود ألياف السيليكا العالمية.
استخدم دائمًا البيانات الفنية الفعلية لمنتج BSTFLEX المختار عند تحديد تطبيق ما.

تخدم أشرطة العزل المصنوعة من الألياف الزجاجية والسيليكا فئات درجات حرارة مختلفة.
| العامل | شريط عزل العادم من الألياف الزجاجية | شريط عزل العادم من السيليكا |
|---|---|---|
| الألياف الأساسية | ألياف زجاجية | ألياف السيليكا العالية / ألياف السيليكا غير المتبلورة |
| الاستخدام النموذجي | عزل العادم العام | عادم ذو درجات حرارة قصوى |
| التكلفة النسبية | أقل | أعلى |
| القدرة على تحمل درجات الحرارة | متوسطة إلى عالية | عالية جدًا |
| التطبيقات الشائعة | مشعبات العادم، الأنابيب، الدراجات النارية | مشعبات التوربو، أنابيب التصريف، السباقات، الديزل |
| عامل الاختيار | التكلفة والتحكم العام في الحرارة | هامش درجة الحرارة |
يجب أن تظل الألياف الزجاجية هي الخيار الافتراضي عندما تكون قدرتها على تحمل درجات الحرارة كافية.
يجب اختيار السيليكا عندما:
لا توفر الألياف الزجاجية هامشًا حراريًا كافيًا؛
يتعرض مكون العادم لحرارة شديدة مستمرة؛
يشتمل النظام على مكونات توربو أو مكونات المعالجة اللاحقة؛
تؤدي العمليات الصناعية أو عمليات الديزل طويلة الأمد إلى زيادة الحمل الحراري.
بالنسبة للأنظمة ذات درجات الحرارة المنخفضة، انظر شريط عزل العادم من الألياف الزجاجية للمشعبات وأنابيب العادم.
يُباع شريط البازلت على نطاق واسع كشريط عزل عادم من التيتانيوم.
إنه يوفر متانة حرارية جيدة وهو شائع في:
مشعبات الأداء؛
الدراجات النارية؛
أنابيب تصريف التوربو؛
أنظمة عادم السباقات.
السيليكا هي الخطوة التالية في المواد عندما تصبح درجة الحرارة أكثر قسوة.
منطق الاختيار المبسط هو:
الألياف الزجاجية
للتحكم الحراري العام في العادم.
نمط التيتانيوم
للأداء العالي والدورات الحرارية المتكررة.
السيليكا
للأنظمة ذات درجات الحرارة القصوى حيث يلزم وجود هامش حراري إضافي.
يساعد هذا التسلسل الهرمي في منع الإفراط في المواصفات.
لا تحتاج كل مركبة إلى غلاف السيليكا، واستخدام المادة الأكثر مقاومة للحرارة ليس بالضرورة الحل الأكثر اقتصادية.
تعد مشعبات التوربو واحدة من أقوى تطبيقات غلاف عادم السيليكا.
يقع المشعب مباشرة قبل التوربين ويمكن أن يتعرض لحمل حراري شديد.
يمكن للحرارة الإشعاعية العالية أن تؤثر على ما يلي:
الأسلاك؛
الخراطيم؛
خطوط الفرامل؛
المستشعرات؛
مكونات السحب؛
هياكل الجسم.
غلاف مرنغلاف مشعب السيليكايمكن أن يقلل من انتقال الحرارة من أسطح المشعب الأنبوبية مع اتباع الانحناءات والمجمعات.
تقوم شركة Heatshield Products حالياً بتسويق غلاف Inferno Wrap المصنوع من السيليكا خصيصاً لمشعبات التوربو وتطبيقات الحث القسري.
بالنسبة للمشعبات المصبوبة المعقدة، قد توفر بطانية العزل المشكلة أحياناً ملاءمة أفضل من الغلاف الحلزوني.
تعمل أنابيب التوربو السفلية مباشرة بعد التوربين ويمكن أن تظل ساخنة للغاية.
كما يتم توجيهها بشكل متكرر بالقرب من:
ألواح جدار الحماية؛
أنفاق ناقل الحركة؛
الأسلاك؛
مكونات الفرامل؛
أنظمة السحب.
هذا يجعلغلاف أنبوب العادم المصنوع من السيليكاخياراً مفيداً عندما لا توفر مادة البازلت أو الألياف الزجاجية هامش درجة حرارة كافٍ.
بالنسبة للأنابيب السفلية، يجب أن يأخذ اختيار العرض في الاعتبار:
قطر الأنبوب؛
نصف قطر الانحناء؛
مساحة العمل المتاحة؛
إجمالي طول الأنبوب.
غالبًا ما يكون الغلاف مقاس 2 بوصة فعالاً في أنابيب التصريف الأكبر حجمًا، بينما قد يكون الغلاف الأضيق أسهل في الاستخدام حول الانحناءات الضيقة.

يمكن لمرشحات جسيمات الديزل أن تولد درجات حرارة عالية جدًا، خاصة أثناء التجديد.
الإدارة الحرارية حول:
مبيتات DPF؛
أنابيب التوصيل؛
مخارج التوربو؛
أقسام العادم النهائية
قد تصبح بالتالي بالغة الأهمية.
تقوم شركة Heatshield Products حاليًا بتسويق غلاف السيليكا شديد التحمل الخاص بها خصيصًا لأنظمة Tier 4 DPF وتطبيقات عادم الديزل.
ومع ذلك، قبل وضع الغلاف مباشرة على أي مكون من مكونات المعالجة اللاحقة، يجب التحقق من متطلبات الشركة المصنعة لنظام العادم.
قد تتطلب بعض المكونات:
فجوات هوائية؛
أغطية قابلة للإزالة؛
أغطية عزل مشكلة؛
درجات حرارة سطح محددة.
لا تفترض أن كل مبيت DPF يجب أن يتم لفه بشكل حلزوني.
تخلق معدات الديزل Tier 4 مزيجًا متطلبًا من:
درجة حرارة عادم عالية؛
دورات تشغيل طويلة؛
أحداث التجديد؛
الاهتزاز؛
الغبار؛
التعرض للماء؛
مقصورات المعدات الضيقة.
تشمل المعدات النموذجية:
آلات البناء؛
الآلات الزراعية؛
المولدات؛
المركبات المخصصة للطرق الوعرة؛
الشاحنات الثقيلة؛
معدات التعدين.
بالنسبة لهذه التطبيقات، قد يتم اختيار غلاف السيليكا حيث لا توفر المواد التقليدية متانة حرارية كافية.
يتم تسويق أنظمة السيليكا شديدة التحمل الحالية خصيصًا حول عادم Tier 4 ومشعبات التوربو وأنابيب التصريف.
يمكن لمقصورات المحركات البحرية أن تجمع بين درجة حرارة العادم العالية والتهوية المحدودة والخلوص المقيد.
يمكن استخدام غلاف عادم السيليكا حول:
أنابيب عادم المحرك؛
أنابيب التوربو؛
خطوط عادم المولدات؛
مشعبات بحرية.
في التطبيقات البحرية، يعد الأداء الحراري اعتباراً واحداً فقط.
يجب على المشترين أيضاً تقييم:
التعرض للرطوبة؛
الأجواء الملحية؛
التلوث بالزيت؛
الاهتزاز؛
قابلية الفحص؛
سهولة الوصول للصيانة.
تقوم شركة Heatshield Products حالياً بتسويق غلاف السيليكا عالي التحمل الخاص بها للبيئات البحرية والساحلية، بالإضافة إلى خدمات الديزل الصناعية.
قد تعمل المولدات والمحركات الصناعية بشكل مستمر لفترات طويلة.
وهذا يجعل درجة حرارة التشغيل المستمرة أكثر أهمية من درجة الحرارة القصوى قصيرة المدى وحدها.
يمكن استخدام غلاف السيليكا حول:
أنابيب عادم المولدات؛
عادم المحركات الصناعية؛
خطوط عادم معدات المعالجة؛
القنوات ذات درجات الحرارة العالية؛
الأنابيب المجاورة للتوربينات.
بالنسبة لأقطار الأنابيب الأكبر، يجب على المشترين المقارنة بين:
الغلاف الحلزوني الضيق؛
التغليف الأعرض؛
الأغطية القابلة للإزالة؛
أنظمة العزل متعددة الطبقات.
طريقة التركيب الأسرع ليست دائماً أفضل حل للصيانة.
هذا التمييز بالغ الأهمية.
درجة الحرارة المستمرة تشير إلى درجة الحرارة التي يُفترض أن تتحملها المادة أثناء التشغيل المستمر.
درجة الحرارة المتقطعة تشير إلى التعرض لفترة قصيرة.
لا ينبغي افتراض أن الغلاف الذي يتم الإعلان عنه برقم مرتفع جداً لدرجة الحرارة المتقطعة مناسب تلقائياً للتشغيل المستمر عند نفس درجة الحرارة.
عند مراجعة المواصفات، اسأل:
ما هي درجة حرارة التشغيل المستمرة؟
ما هي درجة الحرارة القصوى؟
ما هي المدة التي يمكن الحفاظ فيها على درجة الحرارة القصوى؟
هل التصنيف مخصص للتلامس المباشر أم للتعرض الإشعاعي؟
هل للطلاء حد درجة حرارة أقل من الألياف؟
يجب استخدام مواصفات منتجات BSTFLEX كمرجع نهائي لاختيار التصميم الفعلي.
الكلمة المفتاحية شريط العادم 2000F مهمة تجارياً، ولكنها قد تكون مضللة أيضاً إذا لم يتم تحديد التصنيف.
قد يدعي منتجان كلاهما تحمل 2000 درجة فهرنهايت بينما يشيران إلى ظروف مختلفة:
قد يعني أحدهما التلامس المباشر المستمر؛
قد يعني الآخر التعرض المتقطع؛
قد يشير الآخر إلى الألياف فقط؛
قد يشير الآخر إلى الحرارة الإشعاعية.
قبل تحديد شريط عادم بدرجة 2000 فهرنهايت، تأكد من:
تركيبة الألياف؛
التصنيف المستمر؛
التصنيف المتقطع؛
السُمك؛
النسيج؛
أي طلاء؛
طريقة التركيب.
تقدم BSTFLEX شريط سيليكا عالي الحرارة للتطبيقات التي يتطلب فيها التصميم حقاً فئة درجة الحرارة هذه.
ألياف السيليكا فاتحة اللون بشكل طبيعي.
يتم تقديم بعض الأشرطة عالية الحرارة أيضاً باللون الأسود للتطبيقات التي يهم فيها المظهر البصري.
قد يتضمن الطلاء الأسود:
طلاء؛
تصبغ؛
معالجة سطحية.
لا ينبغي افتراض أن اللمسة النهائية لها نفس قدرة تحمل درجة الحرارة لألياف السيليكا الأساسية تلقائياً.
عند تحديد شريط عادم السيليكا الأسود، تحقق من كل من:
قدرة تحمل درجة حرارة الألياف؛
قدرة تحمل درجة حرارة الطلاء أو اللمسة النهائية.
تقدم Heatshield Products حالياً كلاً من Inferno Wrap الأبيض وStealth Inferno Wrap الأسود في مجموعة السيليكا الخاصة بها، مما يوضح أن منتجات السيليكا السوداء عالية الحرارة لها طلب ثابت في السوق.
يتم إنتاج شريط عادم السيليكا عادةً بعدة عرض.
مفيد لـ:
أنابيب الرأس ذات القطر الصغير؛
الانحناءات الضيقة؛
هندسة المشعب المعقدة.
مفيد لـ:
أنابيب العادم السفلية؛
المشعّبات الأكبر حجمًا؛
أنابيب العادم المستقيمة؛
تطبيقات السيارات والديزل العامة.
مفيد لـ:
الأنابيب الصناعية الأكبر حجمًا؛
الأقسام المستقيمة الطويلة؛
المعدات الثقيلة.
يقدم المنافسون الحاليون لغلاف السيليكا عادةً مقاسات 1 و2 و4 بوصات.
يمكن لشركة BSTFLEX أيضًا دعم متطلبات العرض المخصصة لمشاريع مصنعي المعدات الأصلية (OEM).
تشمل أطوال اللفات الشائعة في السوق ما يلي:
15 قدمًا؛
25 قدمًا؛
50 قدمًا؛
100 قدم.
يعتمد الاحتياج الفعلي للمادة على:
القطر الخارجي للأنبوب؛
طول الأنبوب؛
عرض الغلاف؛
نسبة التداخل؛
عدد الانحناءات.
لتقدير الكمية، استخدم دليل BSTFLEX:
ما هي كمية غلاف العادم التي أحتاجها؟ حاسبة غلاف العادم ودليل تحديد المقاسات
بالنسبة للإنتاج التكراري، يمكن لأطوال اللفات المخصصة أن تقلل من الهدر مقارنةً بلفات التجزئة الثابتة.
يتم تركيب غلاف العادم المصنوع من السيليكا بشكل حلزوني متداخل تمامًا مثل أغلفة العادم النسيجية الأخرى.
تشمل الاعتبارات الرئيسية ما يلي:
تداخل منتظم؛
شد مناسب؛
نقاط بداية ونهاية آمنة؛
تجنب أسطح الأنابيب التالفة؛
ترك مسافة خالية حول المستشعرات والمكونات المتحركة.
تُستخدم الرباطات المصنوعة من الفولاذ المقاوم للصدأ أو المشابك المعدنية عادةً لتثبيت الغلاف.
لا تضع العازل فوق:
أنبوب متشقق؛
لحامات بها تسريب؛
التآكل الشديد؛
وصلات التمدد المرنة التالفة.
ينبغي إصلاح المشكلات الهيكلية أولاً.
تم تصميم الوصلات المرنة لتتحرك.
قد يؤدي التغليف الحلزوني المباشر إلى الإضرار بحركتها أو التسبب في تآكل متسارع.
عندما تتطلب الحاجة حماية حرارية حول الجزء المرن، يرجى مراعاة ما يلي:
أنظمة الأكمام الخارجية؛
أغطية العزل القابلة للإزالة؛
الدروع الحرارية المعدنية؛
العزل المرن المصمم خصيصًا.
يجب أن يحافظ الحل الحراري على الوظيفة الميكانيكية للوصلة المرنة.
شريط تغليف السيليكا هو الأنسب لـ:
المكونات الأنبوبية؛
المناعب (الهيدرز)؛
أنابيب العادم الهابطة؛
أنابيب العادم الأصغر حجمًا.
قد يكون غطاء العادم القابل للإزالة أفضل لـ:
المشاعب الكبيرة؛
أغلفة التوربو؛
الأنابيب ذات القطر الكبير؛
المكونات القابلة للصيانة؛
الأشكال غير المنتظمة.
تعتمد طريقة الحماية الحرارية الصحيحة على كل من درجة الحرارة والشكل الهندسي.
السيليكا هي مادة ممتازة تتحمل درجات الحرارة العالية.
وهي ليست الخيار الأفضل تلقائيًا لكل نظام عادم.
قد يكون الألياف الزجاجية (الفايبرجلاس) أكثر اقتصادية عندما:
تكون درجات الحرارة معتدلة؛
يكون التطبيق على سيارة طرق عادية؛
توجد مسافة خلوص كافية حول العادم؛
لا توجد دورات حرارية شديدة.
قد يكون البازلت أكثر ملاءمة عندما:
تكون درجات الحرارة أعلى من تطبيقات الألياف الزجاجية العامة؛
يكون المظهر المخصص للأداء العالي مهمًا؛
لا يتطلب النظام قدرة حرارية بمستوى السيليكا.
يجب اختيار المادة لكي تتطابق مع التطبيق، وليس لمجرد زيادة تصنيف درجة الحرارة إلى أقصى حد.
تدعم BSTFLEX متطلبات التوريد لمصنعي المعدات الأصلية (OEM) والموزعين والقطاع الصناعي لعزل العوادم ذات درجات الحرارة العالية.
قد تشمل خيارات التوريد ما يلي:
عرض مخصص؛
أطوال لفات مخصصة؛
أطوال مقصوصة مسبقاً؛
لفات رئيسية كبيرة؛
أربطة تثبيت من الفولاذ المقاوم للصدأ؛
تغليف بعلامة تجارية خاصة؛
مجموعات لف العادم؛
مواصفات خاصة بالتطبيق.
يشمل المشترون النموذجيون:
مصنعي العوادم؛
مصنعي معدات الديزل؛
مصنعي المولدات؛
شركات المعدات البحرية؛
موردي رياضة السيارات؛
موزعي منتجات الإدارة الحرارية.
للحصول على مجموعة أوسع من المواد، تفضل بزيارةفئة BSTFLEX Exhaust and Header Heat Wrap.
شريط العادم المصنوع من السيليكا هو شريط عزل منسوج يتحمل درجات حرارة عالية، مصنوع من ألياف غنية بالسيليكا ويُستخدم حول أنابيب العادم، والرؤوس (headers)، ومشعبات العادم، وأنابيب التصريف (downpipes).
توفر السيليكا بشكل عام قدرة أكبر على تحمل درجات الحرارة العالية. وعادة ما تكون الألياف الزجاجية أكثر اقتصادية لدرجات حرارة العادم المعتدلة.
يشير عادةً إلى شريط عادم عالي الحرارة قائم على السيليكا مخصص للخدمة الحرارية الشاقة للغاية. يجب على المشترين التحقق مما إذا كانت قيمة 2000 درجة فهرنهايت المذكورة هي للتشغيل المستمر، أو المتقطع، أو التلامس المباشر، أو الإشعاعي.
نعم. تُعد مشعبات التوربو واحدة من أكثر التطبيقات شيوعاً لدرجات الحرارة العالية التي يُستخدم فيها شريط السيليكا.
نعم. تُعد أنابيب التصريف ذات درجات الحرارة العالية تطبيقاً قوياً، خاصةً حيث لا توفر الألياف الزجاجية أو البازلت هامش حرارة كافٍ.
نعم. يمكن استخدام شريط السيليكا حول أنظمة عادم الديزل ذات درجات الحرارة العالية، بما في ذلك التطبيقات الشاقة وتطبيقات Tier 4، وذلك وفقاً للمتطلبات الحرارية للشركة المصنعة للمعدات.
يمكن أن يكون كذلك. يجب أن تأخذ التطبيقات البحرية في الاعتبار أيضاً الرطوبة، والتعرض للملح، والاهتزاز، وسهولة الوصول للصيانة.
الشريط بعرض بوصة واحدة أسهل في الاستخدام حول الانحناءات الضيقة، والشريط بعرض بوصتين شائع لأنابيب السيارات والديزل، ويمكن أن تكون التنسيقات الأعرض أكثر كفاءة في خطوط العادم الصناعية الكبيرة.
نعم. يمكن تحديد مشاريع الشركات المصنعة للمعدات الأصلية (OEM) بناءً على متطلبات العرض، وطول اللفة، والتغليف، وأدوات التثبيت، والكمية.
