عزل أنبوب عادم المولد وأغطية العادم القابلة للإزالة

لا يقتصر دور خط عادم المولد على نقل الغاز الساخن إلى خارج الحاوية فحسب، بل يجب أن يظل قابلاً للوصول للفحص، وأن يستوعب الحركة، ويحافظ على المعدات المجاورة ضمن حدود درجات حرارتها. ولا ينبغي أن تؤدي إضافة العزل إلى جعل أي من هذه المهام أكثر صعوبة.

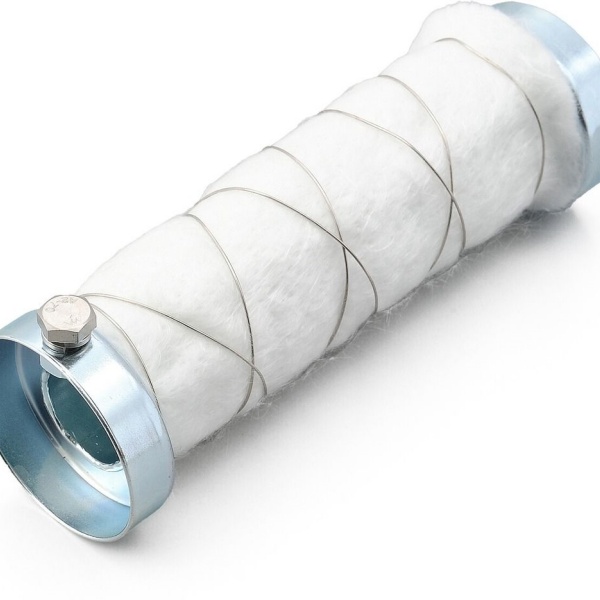

عزل أنبوب عادم المولد يمكن توفيره كسترات قابلة للإزالة لأنابيب التمديدات المستقيمة، أو بطانيات مشكلة للكيعان، أو أغطية منفصلة للحواف أو كاتمات الصوت. يجب أن يتبع التصميم مخطط العادم المعتمد، مع اختيار المواد بناءً على ظروف التشغيل وليس فقط بناءً على قدرة المولد.

تقوم شركة BSTFLEX بتصنيع بطانيات عزل عادم مخصصة وقابلة للإزالة للمعدات ذات درجات الحرارة العالية. بالنسبة لمشاريع مجموعات التوليد، يرجى تقديم رسم الأنابيب، ومتطلبات درجة الحرارة، ونقاط الوصول للصيانة حتى يمكن مراجعة العزل المقترح كتجميعة كاملة.

حدد مسار العادم كمجموعة من الأقسام القابلة للصيانة

فكر في أنبوب يمتد من مخرج المحرك عبر كوع إلى كاتم صوت. قد يبدو غطاء العزل المستمر بسيطاً، لكنه يصبح غير مريح عندما يحتاج الفني إلى الوصول إلى حافة الكوع أو وصلة كاتم الصوت.

تحدد المواصفات الأكثر فائدة مكان بداية ونهاية كل قسم من أقسام العزل. يمكن بعد ذلك تغطية الأنبوب المستقيم، والانحناء، ووصلة الخدمة بشكل منفصل، مع تصميم تفاصيل الوصلات للحد من المناطق الساخنة المكشوفة دون منع الفك.

الترتيب التالي هو نقطة بداية للنقاش، وليس تصميماً عالمياً للتركيب.

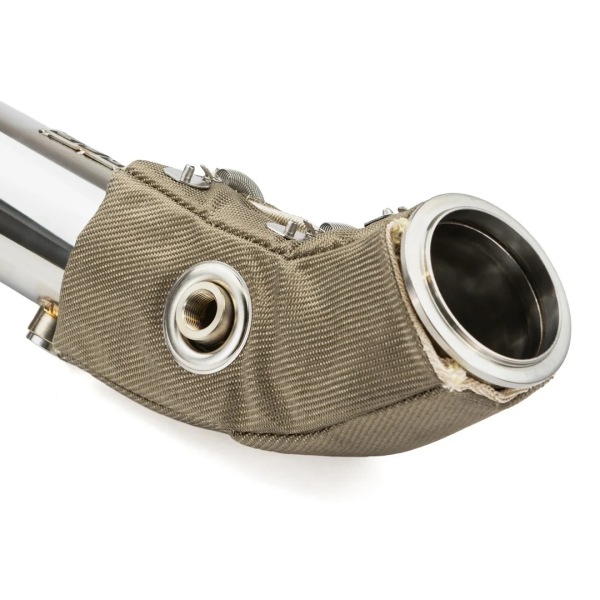

بالنسبة للأقسام المنحنية، توفر بطانية عزل حراري للكوع من BSTFLEX مرجعاً للمنتج لمناقشة الملاءمة. تأكد من القطر الفعلي، وهندسة الانحناء، ودرجة الحرارة قبل اختيار تصميم لتركيب المولد.

ثلاث درجات حرارة يجب أن تدرج في المواصفات

طلب يذكر فقط درجة حرارة العادم يترك سؤالاً مهماً دون إجابة: أين تم قياس تلك الدرجة؟

درجة حرارة غاز العادم تصف الغاز داخل الأنبوب. إنها معلومات تشغيلية مفيدة، لكنها ليست بالضرورة نفس درجة حرارة المعدن عند واجهة العزل.

درجة حرارة سطح الأنبوب هي الحالة ذات الصلة للجانب الساخن لنظام العزل التلامسي. استخدم البيانات المقاسة أو معلومات تصميم الشركة المصنعة للمعدات، وحدد حمل التشغيل المرتبط بتلك القيمة.

درجة حرارة السطح الخارجي للبطانية هي هدف أداء للتجميعة المثبتة. حددها جنباً إلى جنب مع الظروف المحيطة، وتدفق الهواء، ومواقع القياس، وحالة تشغيل المولد.

بالنسبة لعزل عادم مولد الديزل، يجب تضمين حالة التشغيل المعتمدة الأكثر تطلباً، وليس مجرد تشغيل تجريبي قصير بدون حمل. عندما تؤدي عملية تجديد المعالجة اللاحقة إلى تغيير ملف تعريف درجة الحرارة، احصل على الحدود ذات الصلة وقيود العزل من الشركة المصنعة للمعدات.

إن تصنيف درجة الحرارة العالية لألياف واحدة لا يحدد درجة الحرارة المسموح بها للبطانية بأكملها. يجب أن تكون الواجهة الساخنة، والقلب، والغطاء الخارجي، والخيوط، والمثبتات مناسبة لظروف الخدمة المحلية الخاصة بها.

اختر مادة عزل أنبوب عادم المولد حسب الطبقة

يجب أن تصف المواصفات وظيفة كل طبقة بدلاً من تسمية مادة واحدة للغلاف بأكمله.

الواجهة الساخنة تحمي مجموعة العزل

يجب أن تكون الواجهة الداخلية مناسبة لدرجة الحرارة وظروف التلامس والمناولة عند الأنبوب. اعتماداً على التصميم، قد تكون الواجهة النسيجية أو المعدنية المقاومة للحرارة مناسبة. حدد درجة المادة والتعرض المقصود لها بدلاً من الاعتماد على وصف عام مثل القماش عالي الحرارة.

يوفر القلب المقاومة الحرارية الرئيسية

يمكن النظر في الألياف الزجاجية أو الألياف القائمة على السيليكا أو غيرها من العوازل الليفية ذات الحرارة العالية وفقاً للتطبيق. قارن البيانات الحرارية للمادة المختارة وحدود الخدمة والسمك المثبت. راجع أيضاً متطلبات المناولة وبيانات السلامة الخاصة بها.

يجب أن يتناسب سمك العزل مع المساحة المتاحة دون أن يتم ضغطه بشكل غير مقصود مقابل الأقواس أو المعدات المجاورة. حدد البناء النهائي، وليس فقط سمك المادة السائبة قبل التصنيع.

الغطاء الخارجي يعالج التعرض والمناولة

اختر الغطاء بناءً على درجة الحرارة المحلية المتوقعة والتعرض للتآكل أو الطقس أو التلوث. قد يناسب النسيج المطلي تركيباً واحداً، بينما قد تكون هناك حاجة إلى بناء واقي معدني في تركيب آخر.

لا تعامل شبكة الفولاذ المقاوم للصدأ كحاجز مانع لتسرب السوائل أو تفترض أن القماش المطلي يجعل كل درزة وإغلاق مقاوماً للماء. حيثما يكون رذاذ الزيت أو التعرض للطقس مهماً، اطلب تفاصيل ترتيب التغطية الكاملة.

للحصول على مقارنة أوسع للمواد، انظر مواد عزل أنابيب العادم للأنظمة ذات درجات الحرارة العالية. يتم أيضاً تغطية خيارات طبقة البطانية والتثبيت في دليل بطانية عزل العادم.

لا تحول العزل الحراري إلى قيد ميكانيكي

بطانية العادم ليست دعامة للأنابيب. يتطلب أنبوب العادم وكاتم الصوت ترتيب دعم مناسب خاص بهما، مع تضمين وزن العزل في المراجعة الميكانيكية.

يجب أن تحتفظ المثبتات بالبطانية دون ربط المكونات المتحركة بطريقة تقيد حركتها المقصودة. تتطلب الوصلات المرنة والمنفاخ اهتماماً خاصاً: لا تقم بتثبيتها أو حشوها أو لفها كما لو كانت أنابيب صلبة عادية.

احصل على موافقة الشركة المصنعة للمكون قبل عزل وصلة مرنة أو شاحن توربيني أو مشعب أو غلاف معالجة لاحقة. البطانية المناسبة لتركيب محرك واحد ليست معتمدة تلقائياً لآخر.

حافظ على عمل المصارف ووصلات المستشعرات ونقاط الفحص وفتحات التهوية المطلوبة. تحتاج اختراقات الجدران والأسقف إلى مجموعات الحماية المحددة الخاصة بها؛ بطانية العادم ليست بديلاً عن تفاصيل الاختراق المعتمدة.

صمم الإغلاق للشخص الذي سيقوم بإزالته

يمكن أن يبدو نظام التثبيت سهل الوصول إليه على الرسم ويصبح من الصعب الوصول إليه بمجرد أن يكون الأنبوب داخل حاوية صوتية.

حدد موقع الخطافات أو النوابض أو الأربطة على جانب يسهل الوصول إليه حيثما يسمح التركيب. تأكد من إمكانية فتح البطانية وسحبها دون إزالة الأنابيب غير ذات الصلة أو إتلاف الأسلاك القريبة. بالنسبة لغطاء الحافة، قم بتضمين وصول كافٍ للأدوات المطلوبة بعد إزالة الغطاء.

بالنسبة للمجموعات متعددة القطع، اطلب رسماً مقطعياً وتحديداً مطابقاً على البطانيات. يمكن لطلب الاستبدال بعد ذلك الرجوع إلى كوع أو قسم أنبوب معين بدلاً من الاعتماد على صور لغطاء غير محدد.

يجب أن يعتمد إعادة الاستخدام على الحالة. افحص الواجهة والدرزات والعزل وأجهزة التثبيت قبل إعادة تركيب بطانية تمت إزالتها. تحتاج الأقسام التالفة أو الملوثة إلى تقييم بدلاً من إعادة الاستخدام التلقائي.

طابق الغلاف مع بيئة التركيب

بالنسبة لمولد مثبت في غرفة المصنع، راجع الخلوص لممرات الخدمة والكابلات والمعدات المجاورة. بالنسبة لمولد حاوية، تحقق من فتح الباب وإزالة اللوحة وما إذا كانت الإغلاقات تظل قابلة للوصول داخل الحاوية.

تتطلب مسارات الأنابيب الخارجية متطلبات أخرى: نظام تغطية مصمم للتعرض للطقس المتوقع. اسأل عن كيفية حماية المفاصل والاختراقات والنهايات، بدلاً من الاعتماد على وصف القماش الخارجي وحده.

يقلل عزل العادم من انتقال الحرارة من الأسطح التي يغطيها؛ فهو لا يزيل كل الحرارة الناتجة عن المحرك أو المولد أو نظام التبريد. تظل تدفق هواء التبريد المطلوب وهواء الاحتراق وترتيبات تصريف العادم مسؤوليات تصميم منفصلة.

لا يقوم العزل أيضاً بسد تسرب العادم أو السماح بتقليل الخلوص للمواد القابلة للاحتراق. قم بإصلاح العيوب قبل تغطية الأنبوب واحتفظ بالخلوص المطلوب من قبل الشركة المصنعة للمعدات.

اقبل التركيب بناءً على الملاءمة والأداء المقاس

قبل طلب كميات الإنتاج، اتفق على كيفية تقييم مجموعة البطانية الأولى. توفر الفحوصات التالية أساساً مفيداً لخطة القبول.

فحص الملاءمة: تأكد من قطر الأنبوب وأطوال الأقسام ومواضع الفتح ومحاذاة الإغلاق. ابحث عن الضغط غير المقصود والفجوات المكشوفة والتلامس مع المعدات المجاورة.

فحص الخدمة: مع إيقاف تشغيل المولد بأمان وتبريده وعزله بموجب الإجراء المعمول به، قم بإزالة غطاء محدد. تأكد من أن الحافة أو المصرف أو نقطة الفحص المقصودة يمكن الوصول إليها وأنه يمكن إعادة تثبيت الغطاء بشكل صحيح.

الفحص الحراري: اطلب من الموظفين المؤهلين تقييم المجموعة المثبتة في ظل ظروف التشغيل المتفق عليها. سجل حمل المولد ودرجة الحرارة المحيطة وحالة التهوية ووقت الاستقرار وطريقة القياس. قم بتضمين الإغلاقات والدرزات والانتقالات في مسح درجة الحرارة، وليس فقط مركز منطقة معزولة واسعة.

فحص ما بعد دورة التشغيل: بعد دورات التشغيل المتفق عليها والتبريد الآمن، افحص التثبيت، والاحتكاك، وأي تغيير في الملاءمة. سجل المراجعات قبل الموافقة على التصميم للطلبات المتكررة.

أبلغ عن النتائج المقاسة مع ظروف اختبارها. إن الغطاء الذي يوصف ببساطة بأنه يقلل درجة الحرارة بنسبة مئوية لا يخبر المشتري ما إذا كان قد تم استيفاء متطلبات درجة حرارة سطح معينة.

أدرج هذه التفاصيل في طلب عرض الأسعار (RFQ)

للمقارنة بين عروض الأسعار لـ غطاء عزل أنبوب عادم المولد، امنح كل مورد نفس الهندسة والمتطلبات الحرارية ونطاق التوريد.

الهندسة: قدم القطر الخارجي للأنبوب، والأطوال المعزولة، وزوايا الانحناء وأنصاف أقطارها، وأبعاد الحواف، وبروز البراغي، والدعامات، وفتحات الخدمة. أرفق صوراً توضح المساحة المحيطة بالإضافة إلى مكون العادم نفسه.

ظروف التشغيل: حدد طراز المولد والمحرك، وبيانات درجة حرارة السطح المتاحة، وملف تعريف الحمل، والظروف المحيطة، وأي قيود يفرضها المصنع على العزل.

النتيجة المطلوبة: اذكر غلاف العزل النهائي المسموح به، ودرجة حرارة السطح الخارجي المستهدفة حيثما ينطبق ذلك، وظروف القياس، والمناطق التي يجب أن تظل قابلة للوصول.

متطلبات التوريد: حدد كميات النموذج الأولي والإنتاج، وتغليف الأقسام الفردية أو المجموعات الكاملة، ومتطلبات التعريف، والمستندات المطلوبة مع عرض الأسعار.

اطلب من العرض تحديد الوجه الساخن، والقلب، والغطاء الخارجي، والسمك النهائي الاسمي، ونوع الإغلاق، وحدود القسم. سجل أي افتراضات لا تزال تتطلب تأكيداً. لا يعتبر عرضا الأسعار لغطاء عادم المولد متكافئين عندما يتضمن أحدهما أغطية الحواف ويترك الآخر كل وصلة مكشوفة.

أغطية عادم المولد المخصصة من BSTFLEX

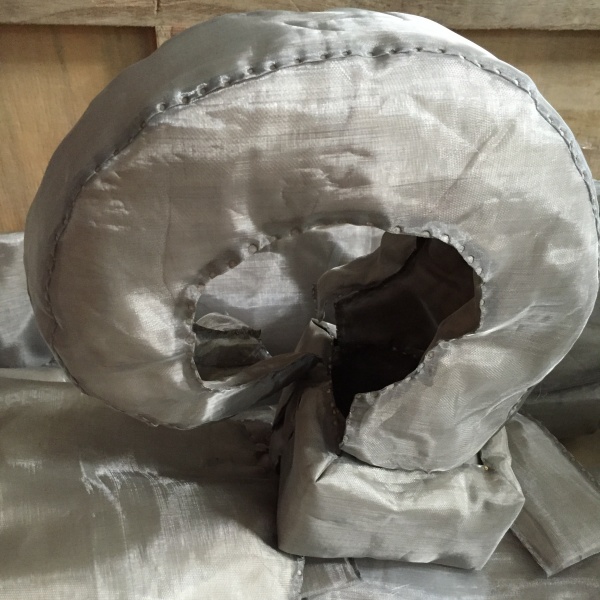

تدعم BSTFLEX تطوير عزل العادم المخصص بناءً على الرسومات والأبعاد والعينات. يعتبر منتج غطاء العادم القابل للإزالة نقطة بداية لمناقشة سترات الأنابيب وأغطية المكونات ذات الشكل؛ يجب الاتفاق على البناء النهائي وفقاً لمتطلبات تركيب المولد.

بالنسبة للمشاريع التي تجمع بين العزل القابل للإزالة والدروع أو البطانات المشكلة، راجع مجموعة منتجات درع الحرارة والعزل للعادم. يغطي دليل اختيار عزل أنبوب العادم الخاص بنا الإنشاءات البديلة حيث لا يكون السترة القابلة للإزالة هي النهج المفضل.

أرسل إلى BSTFLEX رسم عادم المولد الخاص بك للحصول على عرض أسعار. أرفق ظروف التشغيل، والتغطية المطلوبة، والخلوص المتاح، والكمية حتى يمكن مراجعة مجموعة الأغطية المقترحة من حيث الملاءمة والمتطلبات الحرارية والوصول للخدمة.
