عزل عادم المحركات البحرية: بطانيات، وعزل الأنابيب، وحماية حرارية لمحركات السفن

غرف محركات السفن البحرية لا تحتوي على مساحة كافية لتسرب الحرارة الناتجة عن العادم بشكل غير متحكم فيه.

يمكن أن تعمل أنابيب العادم، والوصلات الرأسية، والمرفقات، والمشعبات، وكاتمات الصوت عند درجات حرارة عالية بما يكفي للتأثير على الخراطيم والأسلاك والمعدات والأسطح الهيكلية ومناطق وصول الأفراد المجاورة. في غرفة المحرك المغلقة، يمكن أن تساهم الحرارة المنبعثة من أحد مكونات العادم في الحمل الحراري الإجمالي للمكان.

مصمم هندسيا بشكل صحيحعزل عادم السفنيساعد النظام في احتواء تلك الحرارة وتوجيه الحماية الحرارية إلى حيث الحاجة إليها.

بالنسبة للتطبيقات البحرية، لا يمثل العزل وحده سوى جزء من الحل. يجب أن يتحمل النظام أيضاً الاهتزازات والرطوبة والتعرض للملح وصعوبة الوصول والصيانة الدورية للمحرك.

شركة بي إس تي فليكس للتصنيععازل واقي حرارة العادموأنظمة الحماية الحرارية المخصصة لأنابيب العادم البحرية، والرافعات، والمرفقات، والمشعبات، والشواحن التوربينية، وغيرها من المكونات ذات درجات الحرارة العالية.

تبدأ حرارة عادم السفن بنظام العادم الجاف

أول تمييز يجب إجراؤه هو بين أقسام العادم الساخنة التي تتطلب حماية حرارية والمكونات المحيطة بها التي تحتاج إلى الحماية منها.

قد تحتوي منشأة نموذجية تعمل بمحرك ديزل بحري على ما يلي:

المحرك ← مشعب العادم ← الشاحن التوربيني ← رافع العادم ← الكوع ← أنبوب العادم ← كاتم الصوت

لا تتطلب كل منطقة نفس نوع العزل.

قد يستخدم الأنبوب المستقيم عازلاً قابلاً للإزالة.

قد يتطلب الكوع الكبير استخدام بطانية مصممة خصيصاً له.

قد يتطلب الشاحن التوربيني غطاءً مخصصاً.

قد يتطلب خط الوقود القريب واقياً حرارياً منفصلاً.

يُعد هذا النهج القائم على المكونات ذا أهمية خاصة في المعدات البحرية لأن المساحة والتهوية وإمكانية الوصول للصيانة عادة ما تكون محدودة.

أماكن استخدام عزل عادم السفن

يمكن تطبيق الحماية الحرارية لعادم السفن على العديد من مناطق نظام عادم السفينة.

أنابيب العادم الصاعدة

غالباً ما يتم وضع أنابيب الرفع بالقرب من معدات غرفة المحرك والمكونات الهيكلية.

يمكن لغطاء عازل قابل للإزالة أن يغطي السطح الساخن مع ترك نقاط التثبيت ومناطق الخدمة في متناول اليد.

أكواع العادم

يتميز الكوع بهندسة متغيرة، مما يجعل عملية اللف التقليدية أقل سهولة.

يمكن للغطاء الحراري المصمم بشكل معين أن يتبع الانحناء ويحافظ على تغطية أكثر اتساقًا حول المكون.

أنابيب العادم

يمكن عزل الأجزاء المستقيمة الطويلة باستخدام:

• أغطية أنابيب قابلة للإزالة؛

• عازل مرن؛

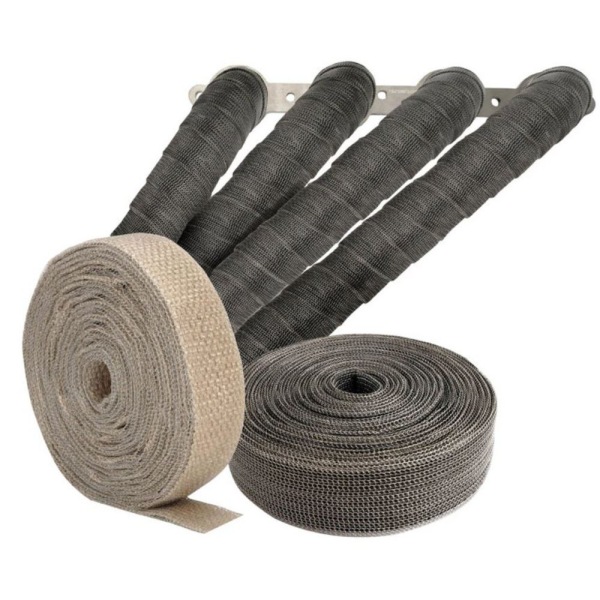

• أكمام مقاومة للحرارة العالية؛

• غلاف العادم؛

• أغطية عازلة متعددة الطبقات.

يعتمد الاختيار المناسب على درجة الحرارة والقطر والمسافة ومتطلبات الصيانة.

مشعبات العادم

تُعتبر مشعبات العادم مكونات صغيرة الحجم ذات درجة حرارة عالية، ويمكنها أن تشع حرارة كبيرة في حجرة المحرك المحيطة بها.

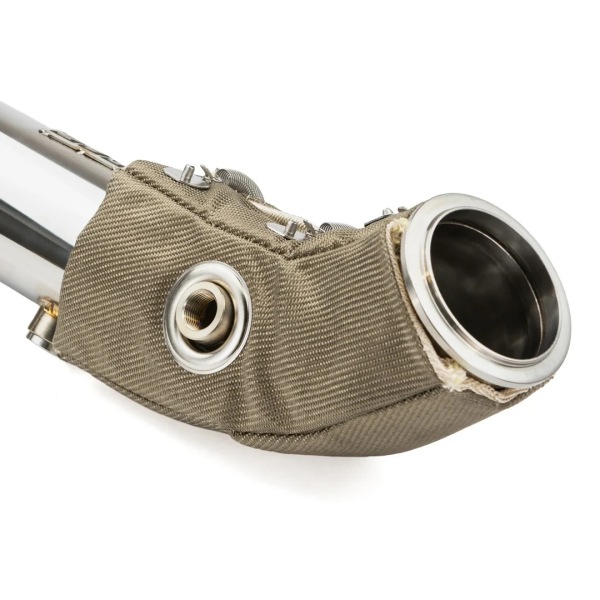

مناسببطانية عازلة لمشعب العادميمكن أن يوفر احتواءً حرارياً مع مراعاة هندسة المشعب.

الشواحن التوربينية

غالباً ما تتطلب أغلفة الشواحن التوربينية عزلاً مصمماً بشكل خاص نظراً لشكلها الهندسي المعقد ودرجة الحرارة الموضعية العالية.

يمكن إنتاج غطاء مخصص حول الهيكل بدلاً من محاولة لف غطاء مسطح حول مكون غير منتظم.

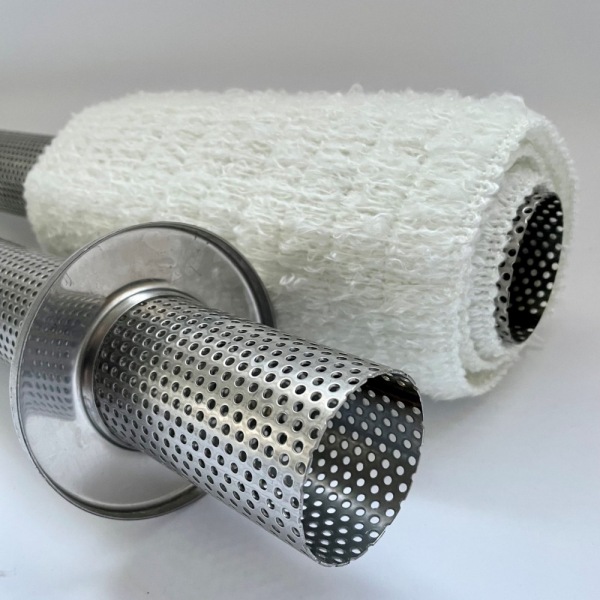

كاتمات صوت العادم

تتمتع كاتمات الصوت الكبيرة بمساحة سطح خارجية كبيرة.

يمكن للغلاف العازل القابل للإزالة أن يقلل من انبعاث الحرارة من كاتم الصوت مع السماح بإزالة الأجزاء الفردية أثناء الصيانة.

---

لماذا تحتاج أنظمة عادم السفن إلى عزل قابل للإزالة

المعدات البحرية ليست تركيبًا ثابتًا.

تتطلب المحركات الفحص والصيانة واستبدال المكونات طوال فترة تشغيلها.

قد يلزم الوصول إلى وصلة العادم من أجل:

• فحص البراغي؛

• استبدال الحشية؛

• فحص الأنابيب؛

• صيانة الحساسات؛

• صيانة الفلنجات؛

• فحص تسرب العادم.

إذا كانت العازلة ملتصقة بشكل دائم أو ملفوفة حول خط العادم بالكامل، فقد يتطلب الوصول إلى المكون قطع العازلة.

أبطانية عازلة لعادم السفنالأمر مختلف.

يمكن تصميم البطانية بآلية تثبيت ميكانيكية بحيث يتمكن الفنيون من:

1. فك نظام التثبيت؛

2. قم بإزالة القسم المطلوب؛

3. افحص مكونات نظام العادم؛

4. القيام بأعمال الصيانة؛

5. أعد تركيب العازل.

وهذا يجعل التصميم القابل للإزالة مفيدًا بشكل خاص للسفن التجارية وقوارب العمل والمولدات البحرية وغيرها من المعدات التي تعتبر فيها سهولة الصيانة أمرًا مهمًا.

---

بناء غطاء عادم بحري

تتكون بطانية عادم السفن عادةً من عدة طبقات وظيفية.

يعتمد التصميم الدقيق على درجة حرارة العادم وبيئة التشغيل.

طبقة الجانب الساخن

السطح الداخلي يواجه مكون العادم.

تشمل المواد المحتملة ما يلي:

• نسيج من الألياف الزجاجية؛

• نسيج عالي السيليكا؛

• شبكة من الفولاذ المقاوم للصدأ؛

• رقائق الفولاذ المقاوم للصدأ؛

• المنسوجات الأخرى المقاومة للحرارة العالية.

تحمي الطبقة الساخنة قلب العزل من الاتصال المباشر بمكون العادم وتوفر مقاومة درجة الحرارة المطلوبة.

لب عازل

يوفر القلب المقاومة الحرارية الرئيسية.

بحسب الاستخدام، قد تتضمن البطانية ما يلي:

• عزل من الألياف الزجاجية؛

• عزل معدني أو خزفي عالي الحرارة؛

• عازل قائم على السيليكا؛

• مواد حرارية أخرى مصممة هندسيًا.

يمكن تعديل سمك القلب وفقًا للأداء الحراري المطلوب ومساحة التركيب المتاحة.

الغلاف الخارجي

يحمي السطح الخارجي الغطاء من البيئة البحرية والتعامل الميكانيكي.

بحسب التطبيق، قد يستخدم الهيكل الخارجي ما يلي:

• الألياف الزجاجية المطلية؛

• نسيج مقاوم لدرجات الحرارة العالية؛

• قماش مطلي بالسيليكون؛

• شبكة من الفولاذ المقاوم للصدأ؛

• مواد وقائية أخرى.

نظام التثبيت

قد تستخدم الأغطية البحرية ما يلي:

• خطافات من الفولاذ المقاوم للصدأ؛

• الينابيع؛

• ربط الأسلاك؛

• أحزمة؛

• أبازيم؛

• أنظمة التثبيت المخيطة.

تُعدّ الأدوات المصنوعة من الفولاذ المقاوم للصدأ مفيدة بشكل خاص في الأماكن التي تكون فيها مقاومة التآكل مهمة.

---

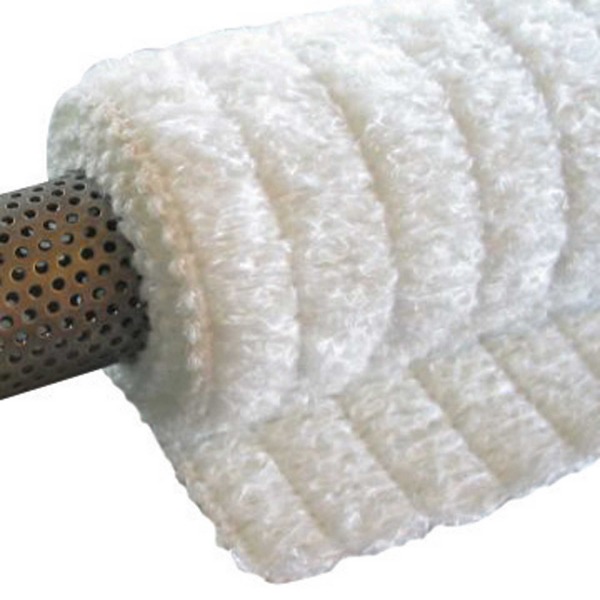

عزل أنابيب عادم السفن

لا يتطلب كل خط عادم غطاءً مصمماً خصيصاً.

بالنسبة لهندسة الأنابيب البسيطة نسبياً،عزل عادم السفنيمكن أن يوفر حلاً عملياً للعزل.

يُعدّ العزل مناسبًا بشكل خاص لما يلي:

• أنابيب عادم مستقيمة؛

• أنابيب ذات قطر أصغر؛

• أقسام الأنابيب المتصلة؛

• المناطق التي لا تتطلب فيها عمليات القطع المعقدة.

يمكن توفير العازل في أقسام مرنة وتثبيته حول الأنبوب.

بالمقارنة مع البطانية المشكلة، يمكن للعزل أن يبسط عملية التركيب على مسارات الأنابيب الطويلة والمستمرة.

لكن، إذا كان الأنبوب يحتوي على:

• حواف؛

• نقاط التفتيش؛

• منعطفات حادة؛

• توصيلات المستشعرات؛

• فواصل التمدد؛

قد توفر البطانية المصنعة أداءً أفضل.

---

يجب أن تراعي مواد عزل عوادم السفن الرطوبة

تُعد درجة الحرارة جزءًا واحدًا فقط من تصميم العزل البحري.

تعمل السفينة في بيئة قد تتعرض فيها العازلية لما يلي:

• رطوبة؛

• التكثيف؛

• رذاذ الملح؛

• مياه التنظيف؛

• رذاذ الزيت؛

• تلوث الوقود.

ولهذا السبب، ينبغي اختيار الغطاء الخارجي وفقًا لبيئة التشغيل الفعلية.

يمكن أن يؤدي قلب العزل الحراري عالي الحرارة أداءً حراريًا جيدًا ولكنه لا يزال يتطلب بنية خارجية واقية للحفاظ على السلامة الميكانيكية أثناء الخدمة.

ينبغي أيضاً تصميم الغطاء بحيث لا ينحصر الماء بشكل غير ضروري حول مكون العادم.

---

يؤدي الاهتزاز إلى تغيير التصميم

تُولد محركات السفن اهتزازات مستمرة.

يمكن لنظام العادم نفسه أن يتحرك بالنسبة للمعدات المحيطة به.

وهذا يخلق مشاكل محتملة إذا كانت العازلية:

• يحتك بالأقواس؛

• يتصل بالأنابيب المجاورة؛

• تم تركيبه بإحكام شديد؛

• له حواف غير مدعومة؛

• يستخدم أدوات تثبيت غير كافية.

لذلك، فإن غطاء عادم السفن يحتاج إلى أكثر من مجرد نسيج مقاوم للحرارة.

ينبغي أن يراعي التجميع الكامل ما يلي:

مقاومة حرارية + مرونة + مقاومة للتآكل + تثبيت + خلوص

وهذا أحد الأسباب التي تجعل صناعة البطانيات حسب الطلب غالباً ما تكون مفضلة على تكييف منتجات العزل العامة مع نظام عادم بحري معقد.

---

الخلوص حول أنابيب عادم السفن

لا ينبغي تصميم غطاء المحرك بشكل مستقل عن حجرة المحرك المحيطة به.

قبل تحديد سمك العزل، تحقق من المسافة بين مكون العادم و:

• التوصيلات الكهربائية؛

• الخراطيم؛

• أنظمة الوقود؛

• خطوط هيدروليكية؛

• قواعد تثبيت المحرك؛

• العناصر الإنشائية؛

• العزل الصوتي؛

• لوحات الخدمة.

إن إضافة غطاء سميك يمكن أن يغير القطر الخارجي لمجموعة العادم بشكل كبير.

في غرفة المحرك المزدحمة، قد تحدد المساحة المتاحة أقصى سمك عملي للعزل.

وبالتالي، فإن السؤال الصحيح ليس:

"ما هو سمك العازل الذي يمكننا صنعه؟"

إنها:

"ما مقدار العزل الذي يمكننا تركيبه مع الحفاظ على الأداء الحراري المطلوب والمسافة الميكانيكية اللازمة؟"

---

الحماية الحرارية لغرف محركات السفن

يمكن أن تحتوي غرفة المحرك على عدة مصادر حرارة مستقلة.

قد تشمل هذه ما يلي:

• مشعبات العادم؛

• الشواحن التوربينية؛

• أنابيب العادم؛

• مولدات كهربائية؛

• الأنظمة الهيدروليكية؛

• أسطح المحرك.

يمكن أن يساعد عزل نظام العادم في تقليل أحد العوامل الرئيسية المساهمة في إجمالي الحمل الحراري.

يمكن أن يؤدي ذلك إلى تحسين البيئة الحرارية المحيطة بالمعدات الحساسة.

تشمل المكونات التي يُحتمل حمايتها ما يلي:

• أسلاك التوصيل؛

• المعدات الكهربائية؛

• أنظمة التحكم؛

• الخراطيم؛

• أجهزة الاستشعار؛

• مكونات نظام الوقود.

تُعد حماية الأفراد اعتبارًا آخر.

إن خفض درجة حرارة السطح المعرضة لمكونات العادم المكشوفة يمكن أن يساعد في تقليل المخاطر المرتبطة بالتلامس العرضي أثناء الصيانة.

---

غطاء عادم السفينة مقابل غلاف العادم

لا يزال غلاف العادم مفيدًا لبعض التطبيقات الأنبوبية المختارة.

قد يكون ذلك عملياً في الحالات التالية:

• الأنبوب بسيط نسبياً؛

• الشكل الهندسي أنبوبي في الغالب؛

• التركيب الدائم مقبول؛

• لا يتطلب الأنبوب الوصول إليه بشكل متكرر.

تصبح بطانية العادم البحرية القابلة للإزالة أكثر جاذبية عندما:

• المكون ذو هندسة معقدة؛

• يلزم توفير إمكانية الوصول للصيانة؛

• يجب التحكم في سمك العزل؛

• قسم العادم كبير؛

• يتطلب التركيب تشطيبًا خارجيًا محددًا؛

• يجب إزالة العازل بشكل دوري.

بالنسبة لبعض الأنظمة البحرية، يمكن استخدام كلا الطريقتين.

على سبيل المثال:

أنبوب مستقيم → عازل

مرفق معقد → بطانية قابلة للإزالة

الشاحن التوربيني → غطاء مُلائم

لوحة هيكلية قريبة ← درع حراري عاكس

يسمح هذا النهج الهجين لنظام العزل بمطابقة كل جزء من أجزاء نظام العادم.

---

اختيار المواد لعزل عوادم السفن

تختلف متطلبات أنظمة العادم البحرية المختلفة.

الألياف الزجاجية

خيار عملي للصناعات النسيجية العامة ذات درجات الحرارة العالية.

يمكن استخدامه من أجل:

• بطانيات؛

• متأخر؛

• لفائف؛

• أغطية واقية.

السيليكا العالية

مرشح أقوى لتطبيقات الجانب الساخن ذات درجات الحرارة العالية.

يمكن دمجه في:

• أغطية البطانيات؛

• لفائف؛

• مجموعات العزل الحراري ذات درجة الحرارة العالية.

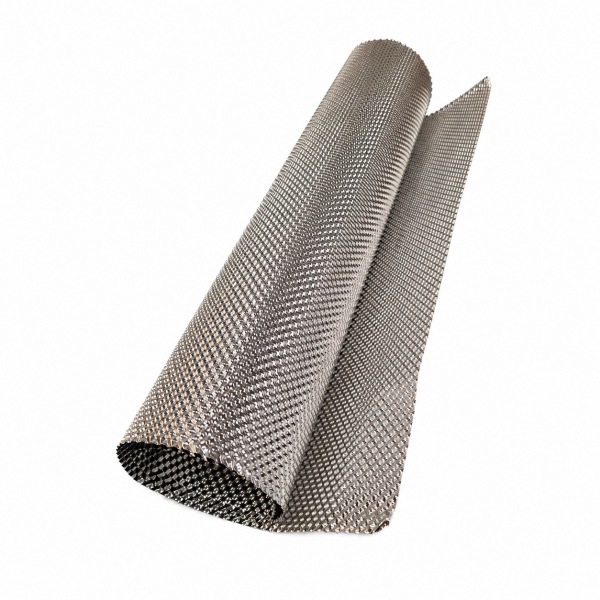

الفولاذ المقاوم للصدأ

مفيد عندما تحتاج العازلية إلى حماية ميكانيكية إضافية.

يمكن أن يعمل الفولاذ المقاوم للصدأ كـ:

• شبكة؛

• رقائق معدنية؛

• واجهة واقية؛

• مادة عازلة للحرارة.

الألومنيوم

مفيد للحواجز العاكسة حيث يكون التصميم خفيف الوزن مهماً.

قلب عازل للحرارة العالية

يُستخدم عندما يكون الهدف الأساسي هو تقليل انتقال الحرارة بدلاً من مجرد توفير غطاء نسيجي واقٍ.

قد يجمع التصميم النهائي بين العديد من هذه المواد بدلاً من الاعتماد على مادة واحدة.

---

تصميم بطانية عازلة لعادم السفن

ينبغي أن تتبع البطانية المصممة خصيصًا الشكل الهندسي الفيزيائي لمكون العادم.

تشمل الأبعاد المهمة ما يلي:

القطر الخارجي للأنبوب

وهذا يحدد المحيط الأساسي لغطاء الأنبوب.

طول العزل

وهذا يحدد مقدار مكونات نظام العادم التي تتطلب التغطية.

نصف قطر الانحناء

مهم بالنسبة للمرفقين والأجزاء المنحنية.

أبعاد الشفة

مطلوب الحفاظ على إمكانية الوصول إلى البراغي والوصلات.

بروزات المكونات

يجب أخذ أجهزة الاستشعار والأقواس والمشغلات وغيرها من الأجزاء البارزة في الاعتبار.

التصفية المتاحة

يجب أن تتناسب البطانية مع المساحة المحيطة بها في غرفة المحرك.

مكان التثبيت

ينبغي أن تظل أدوات التثبيت متاحة بعد التركيب.

بالنسبة للتجميعات المعقدة، تعتبر الصور والرسومات مفيدة لتطوير نمط البطانية.

---

كيفية تحديد مواصفات غطاء عادم بحري للمصنع

ينبغي أن يحتوي طلب عرض الأسعار المفيد على أكثر من:

"غطاء عادم بحري، درجة حرارة عالية."

يرجى تقديم المعلومات التالية كلما أمكن ذلك.

بيانات العادم

• نوع مكونات نظام العادم؛

• قطر الأنبوب؛

• الأبعاد الكلية؛

• درجة حرارة التشغيل؛

• أقصى درجة حرارة.

معلومات التثبيت

• نوع السفينة أو المعدات؛

• طراز المحرك إن وجد؛

• تركيب داخلي أو خارجي؛

• التخليص الجمركي متاح.

الظروف البيئية

• التعرض للملح؛

• رُطُوبَة؛

• التلوث النفطي؛

• اهتزاز؛

• متطلبات التنظيف.

متطلبات الصيانة

• دائم أو قابل للإزالة؛

• معدل الإزالة المتوقع؛

• نقاط الوصول إلى الخدمة.

متطلبات الأداء

• درجة حرارة السطح الخارجي المطلوبة؛

• أقصى سُمك للبطانية؛

• خفض الحرارة المطلوب؛

• متطلبات حماية الأفراد.

معلومات الإنتاج

• كمية النموذج الأولي؛

• الحجم السنوي؛

• جدول التسليم المطلوب.

توفر هذه المعلومات لشركة تصنيع العوازل تفاصيل كافية لاختيار التركيبة بدلاً من توريد بطانية عامة.

---

عزل عادم السفن التجارية

عادةً ما تولي السفن التجارية اهتماماً أكبر لما يلي:

• متانة؛

• قابلية الاستخدام؛

• قابلية التكرار؛

• مقاومة التآكل؛

• ساعات عمل طويلة.

يمكن تقسيم نظام البطانية القابلة للإزالة إلى أقسام يمكن تحديدها.

على سبيل المثال:

القسم أ - مشعب

القسم ب - الشاحن التوربيني

القسم ج - الصاعد

القسم د - الكوع

القسم هـ - أنبوب العادم

وهذا يجعل عملية الفحص والاستبدال أكثر سهولة.

إذا تضرر جزء واحد، فليس بالضرورة أن يتم استبدال نظام العزل بأكمله.

---

عزل عادم مولدات الطاقة البحرية

تُشكل مولدات الطاقة البحرية متطلباً شائعاً آخر لعزل العادم.

قد تمر أنابيب عادم المولد عبر:

• غرف المحركات؛

• مساحات الآلات؛

• حجرات مغلقة؛

• المناطق المجاورة للسكن.

يُعد التحكم في الحرارة أمراً بالغ الأهمية، خاصةً في الأماكن ذات التهوية المحدودة.

قابل للإزالةغطاء عازل لأنبوب عادم المولديمكن تصميمها حول الأنابيب المستقيمة والمرفقات والمخمدات.

ويمكن أيضاً تنسيق العزل مع مسارات الكابلات والمعدات القريبة.

تقوم شركة BSTFLEX بتصنيع حلول عزل عادم المولدات حسب الطلب والتي يمكن تكييفها مع الأبعاد المطلوبة وظروف التشغيل.

---

الفحص والاستبدال

لا ينبغي أن تخفي مواد عزل عادم السفن المشاكل الميكانيكية التي قد تتطور.

أثناء الصيانة الدورية، يجب على الفنيين فحص ما يلي:

• حالة الغطاء؛

• أدوات التثبيت؛

• الغطاء الخارجي؛

• مناطق التآكل؛

• درزات مكشوفة؛

• دليل على التلوث النفطي؛

• علامات تسرب العادم.

يجب إزالة العازل عند الضرورة لفحص مكون العادم نفسه.

وهذا سبب آخر يجعل البناء القابل للإزالة ذا قيمة.

ينبغي لنظام الحماية الحرارية أن يدعم الصيانة بدلاً من أن يمنعها.

---

علامات تدل على أن نظام عزل عادم السفن الحالي يحتاج إلى تحسين

قد يتطلب نظام عزل عادم السفن إعادة تصميم في الحالات التالية:

• لا تزال المكونات المجاورة تعاني من ارتفاع درجة الحرارة؛

• سطح البطانية الخارجي ساخن للغاية؛

• يتغير موضع العزل بشكل متكرر؛

• ترتخي المثبتات؛

• يحتك النسيج بالمكونات المجاورة؛

• يؤدي التلوث بالماء أو الزيت إلى تلف الطبقة الخارجية؛

• يجب على فنيي الصيانة قطع العازل للوصول إلى العادم؛

• لا تزال أجزاء كبيرة من نظام العادم مكشوفة.

لا تعني هذه المشاكل بالضرورة أن مادة العزل نفسها غير مناسبة.

قد تكون المشكلة الأساسية هي:

• سمك غير كافٍ؛

• غير ملائم؛

• تركيبة مواد غير صحيحة؛

• تثبيت غير كافٍ؛

• تصريح غير كافٍ؛

• غطاء خارجي غير مناسب.

---

ينبغي تصميم نظام الحماية الحرارية لعادم السفن كنظام متكامل.

إن أفضل عازل لعادم السفن ليس بالضرورة المادة التي تتمتع بأعلى تصنيف لدرجة الحرارة المنشورة.

يحتاج النظام الناجح إلى العمل في ظل الظروف الفعلية للسفينة.

وهذا يعني مراعاة ما يلي:

درجة حرارة

الهندسة

الإزالة

اهتزاز

رُطُوبَة

تآكل

صيانة

الحماية الميكانيكية

تثبيت

قد يكون الغطاء القابل للإزالة هو الحل الأمثل لأحد المكونات، بينما يكون العزل المرن أو الدرع الحراري العاكس أفضل لمكون آخر.

الهدف هو التحكم في حرارة العادم دون خلق مشكلة جديدة تتعلق بالصيانة أو التعبئة والتغليف.

---

أغطية عادم بحرية مصممة خصيصًا من BSTFLEX

توفر شركة BSTFLEX حماية حرارية مخصصة لأنظمة عادم السفن، بما في ذلك:

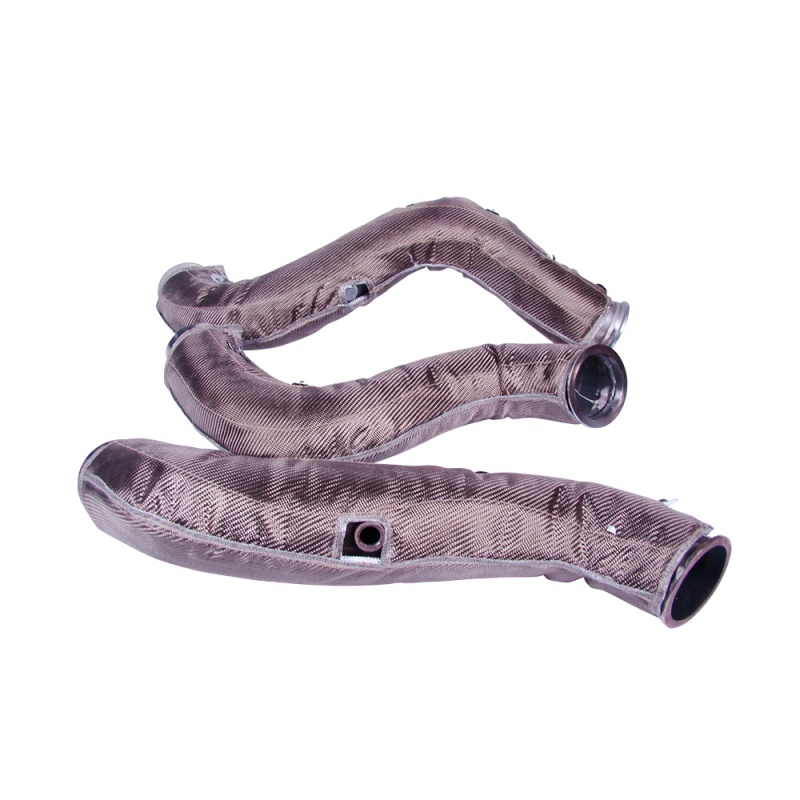

• أغطية عوادم السفن؛

• عزل أنابيب العادم؛

• عزل أنبوب العادم الصاعد؛

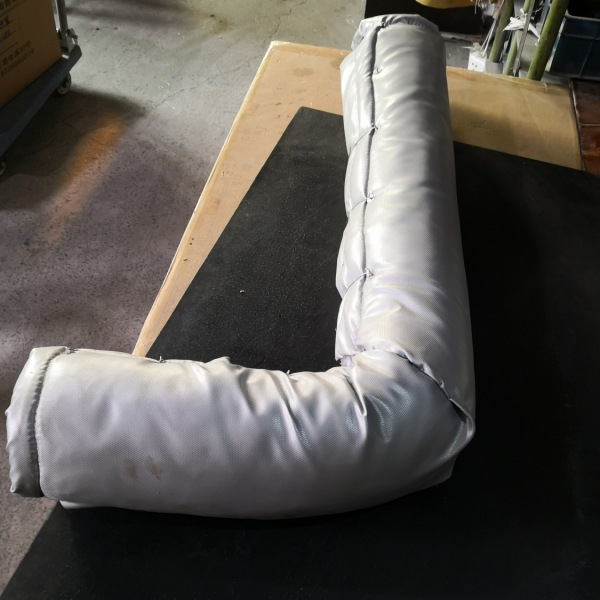

• أغطية أنابيب العادم على شكل كوع؛

• عزل متعدد المنافذ؛

• أغطية الشاحن التوربيني؛

• عزل عادم المولد؛

• تأخر العادم؛

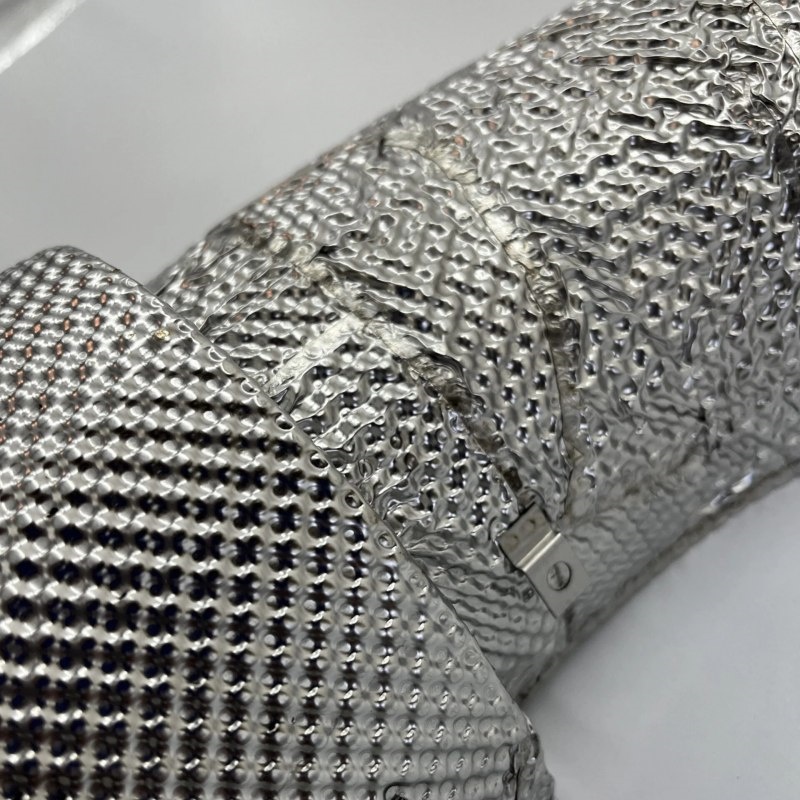

• دروع حرارية معدنية.

يمكن تصميم البطانيات حسب الطلب وفقًا لما يلي:

• أبعاد المكونات؛

• الرسومات؛

• صور فوتوغرافية؛

• درجة حرارة التشغيل؛

• سمك العزل المطلوب؛

• تصريح التركيب؛

• متطلبات التثبيت.

يمكن اختيار التصميم وفقًا للتطبيق، باستخدام مزيج من الأقمشة المقاومة لدرجات الحرارة العالية، والحشوات العازلة، ومكونات الفولاذ المقاوم للصدأ، والمواد الخارجية الواقية.

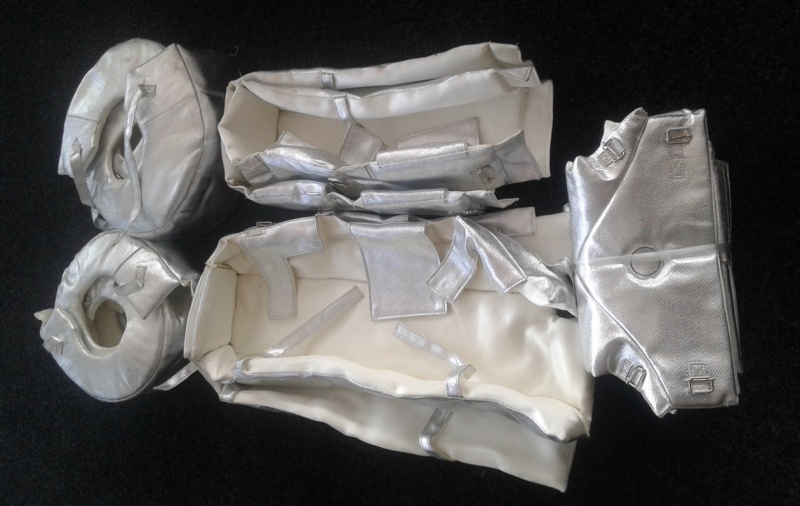

بالنسبة للتطبيقات البحرية التي تتطلب عزلًا قابلًا للإزالة، يمكن تقسيم الغطاء إلى أقسام لتوفير الوصول إلى وصلات العادم الحرجة أثناء الصيانة.

اطلب حلاً مخصصاً لعزل عادم السفن

إذا كنت تبحث عن مواد عازلة لنظام عادم بحري، فأرسل BSTFLEX:

• أبعاد أنبوب العادم أو مكوناته؛

• درجة حرارة التشغيل؛

• صور فوتوغرافية أو رسومات؛

• المناطق المعزولة المطلوبة؛

• تصريح متاح؛

• بيئة التشغيل البحرية؛

• الكمية المتوقعة.

يمكن لـ BSTFLEX بعد ذلك أن توصي بمزيج مناسب منغطاء عادم بحري، وعزل الأنابيب، وعزل العادم، والحماية من الحرارةللتثبيت المحدد.
